乘用车改装款多辐条轻量化轮毂结构设计

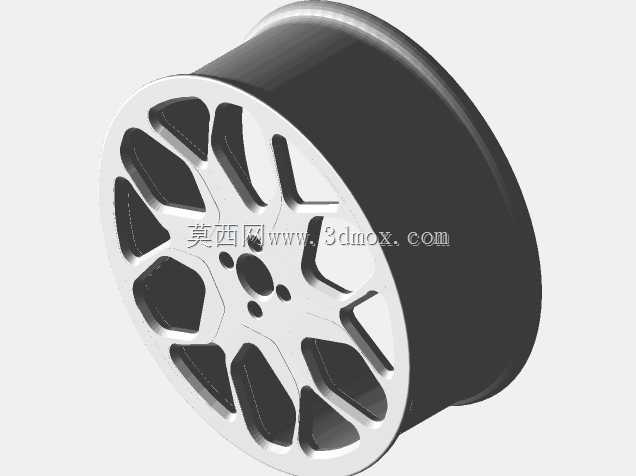

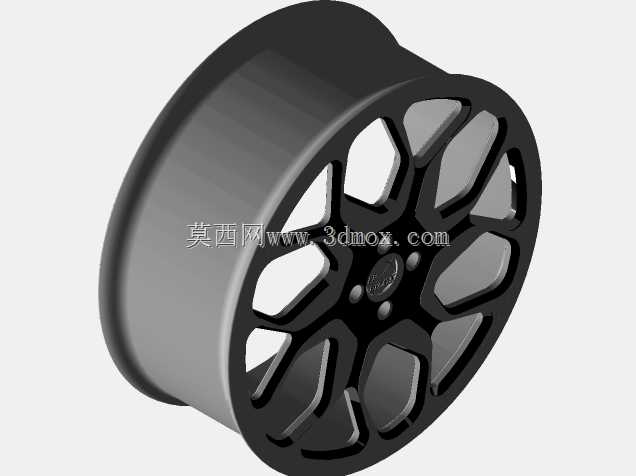

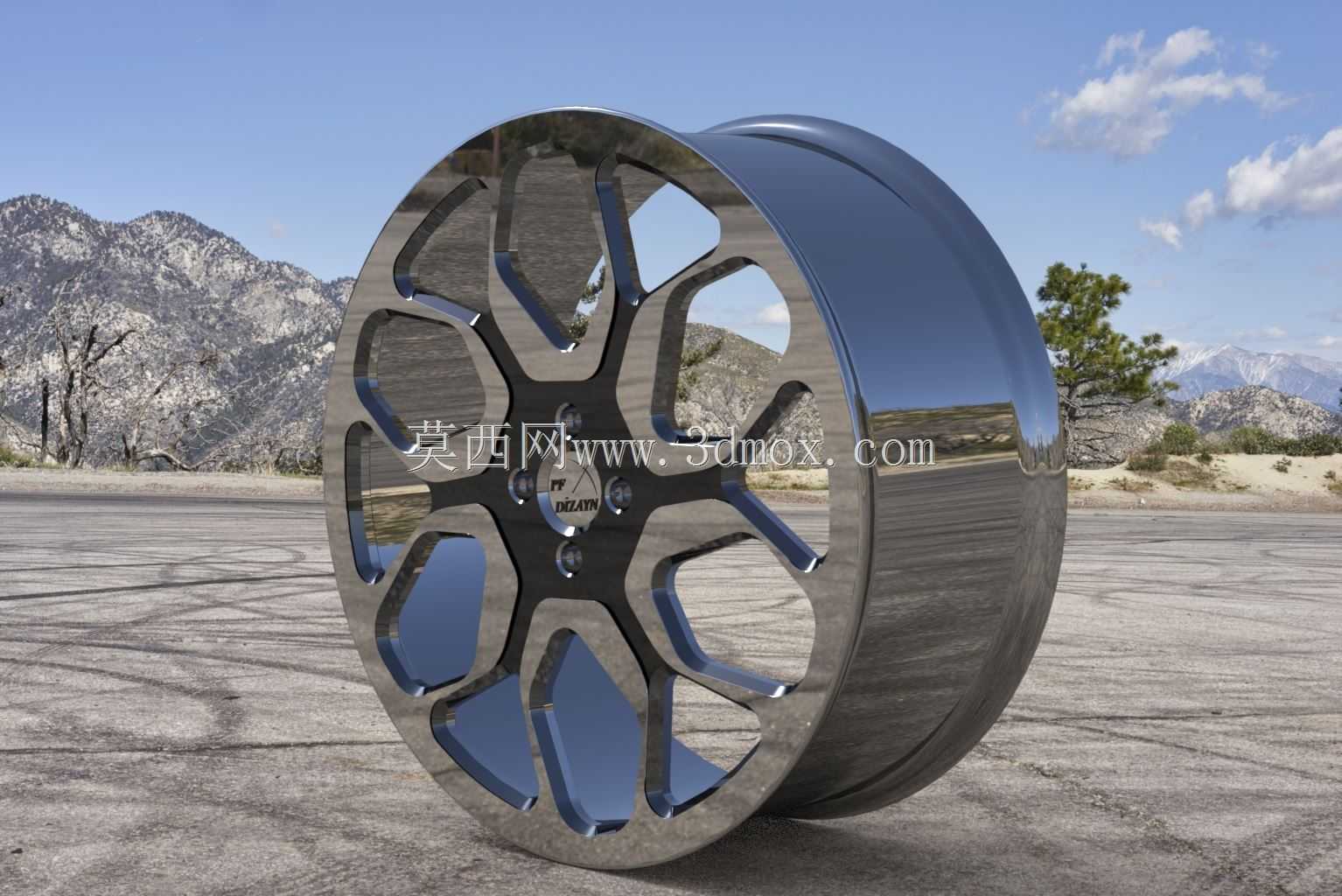

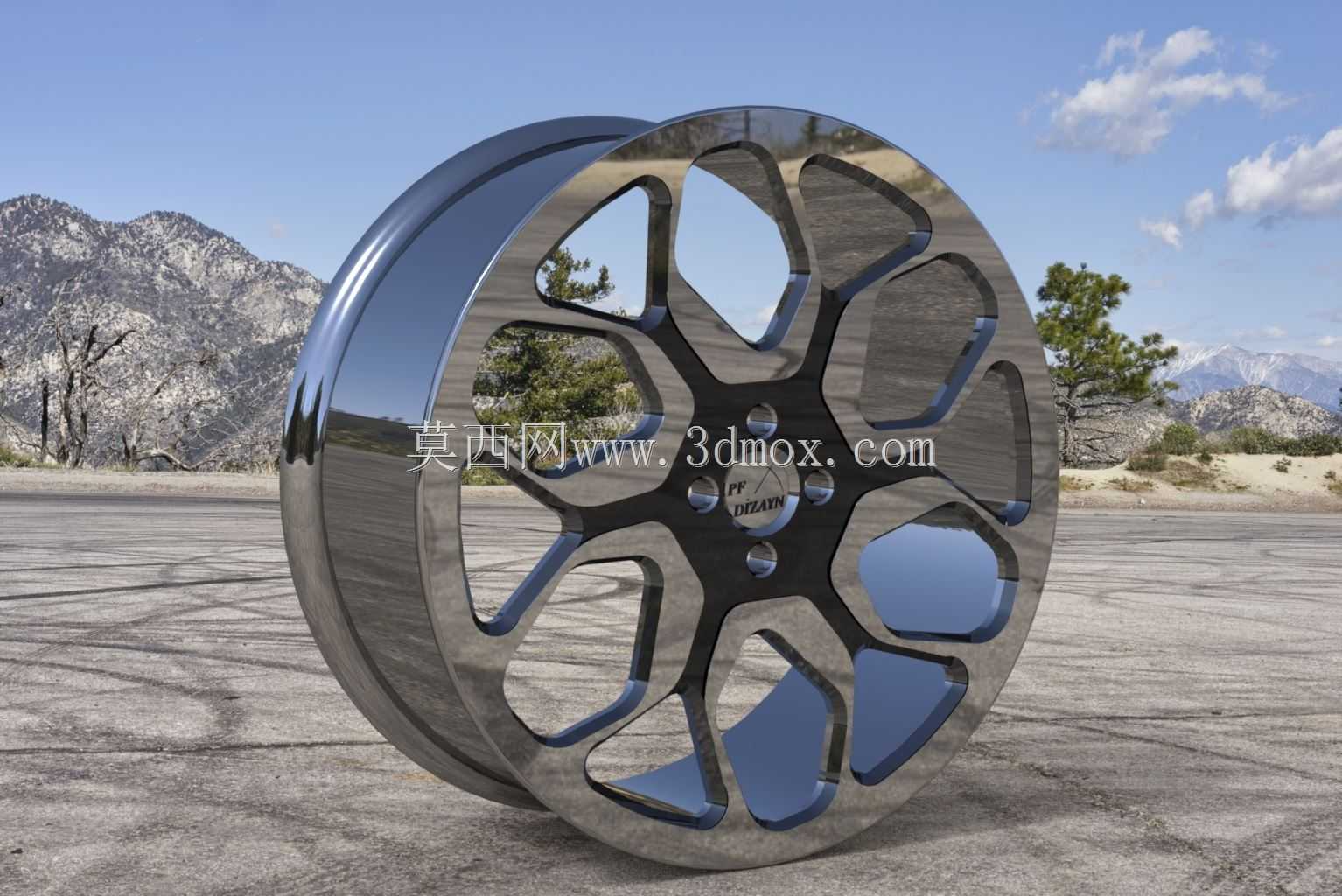

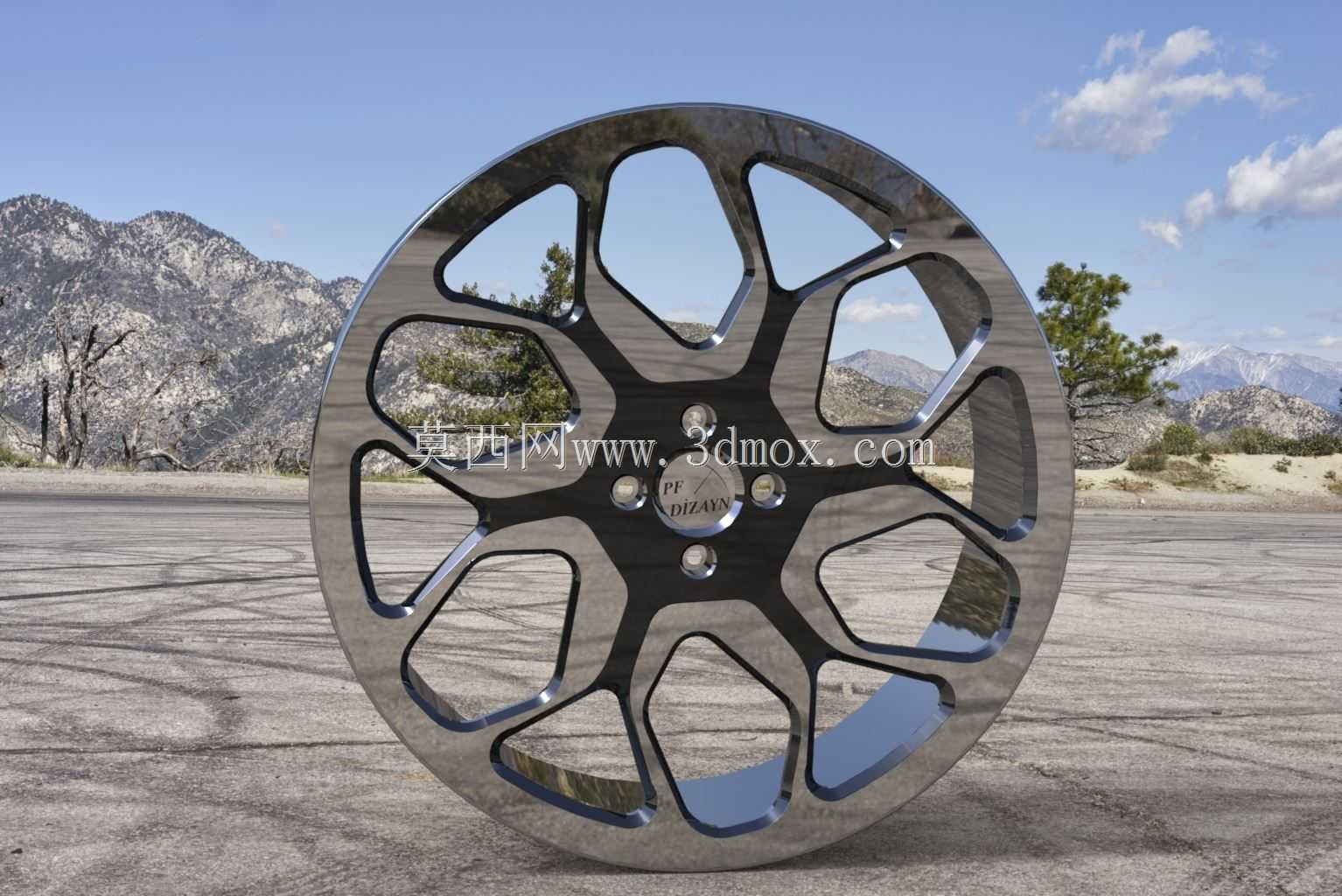

　　该作品呈现的是一款面向乘用车辆改装场景的合金轮毂，整体采用大尺寸轮辋配合分叉式多辐条造型，兼顾外观辨识度与轮体受力传递需求。轮毂在整车中承担连接轮胎与车轴的关键作用，轮辋部分为轮胎提供密封与支撑边界，轮辐则把车辆加速、制动、转向以及路面冲击产生的载荷传递到中心安装区域。设计时首先要明确轮辋宽度、名义直径、法兰轮廓和胎圈座位置，这些尺寸直接决定轮胎匹配范围；若轮辋宽度与轮胎断面宽度不匹配，会造成胎侧变形异常，影响接地面积和行驶稳定性。中心区域需要围绕轮毂轴承、制动盘和转向节周边空间展开，螺栓孔分布圆、中心孔直径、螺母座锥面以及安装面厚度都属于不可随意更改的硬边界。模型中辐条从中心帽区向外呈分叉延展，这种布置可以在窗口区域留出较大空隙，

　　便于制动系统散热，同时让轮辐材料更多沿径向载荷路径分布。辐条与轮辋交接处采用连续过渡，避免截面突变形成应力集中；窗口边缘的曲面转折也需要保留足够圆角，使铸造或锻造后的金属流线更顺畅。轮辋筒体外侧承担胎圈定位，内侧则要考虑气门嘴安装、平衡块布置以及与悬架杆件的运动间隙。实车布置时，不能只关注轮毂正面造型，还需校核偏距对轮距和轴承载荷的影响：偏距过小会让车轮外移，虽然姿态更饱满，但可能增加轴承弯矩并导致轮胎与翼子板干涉；偏距过大则可能使轮辐靠近制动卡钳，尤其在大尺寸刹车套件改装时，必须检查卡钳外轮廓与辐条内表面之间的旋转间隙。轮毂背面的安装平面要保证与轮毂轴头贴合，中心孔可承担定位作用，螺栓孔周围则需保留足够承压面积。

　　轮辐背面可根据刚度需求设置局部加强筋或渐变壁厚，在非高应力区域削减材料，以降低非悬挂质量。轮体轻量化并非单纯减薄壁厚，而是让材料集中在螺栓座、轮辐根部和轮辋 bead seat 等关键承载带上。表面处理上，亮面切削辐条与深色内凹窗口形成层次，有利于展示轮辋深度，但造型曲面仍需服务于模具脱模、刀具可达性和后期清洗维护。对于结构设计人员，该类模型可用于校核轮胎装配、卡钳避让、悬架跳动间隙以及轮毂螺栓受力路径；对于改装选型人员，则可通过三维形态直观判断辐条开度、中心孔适配和偏距方向是否满足目标车型要求。
