高压交流电机牵引逆变控制装置

　　该装置面向电动车辆、混合动力车辆以及农业机械中的交流电机驱动环节，承担直流母线电能到三相交流输出的转换任务，是动力系统中连接高压储能单元与驱动电机的核心电控部件。整机采用封闭箱体式结构，主体侧壁为大面积平整金属面，周边通过多点紧固件完成盖板与壳体的连接，这种布局既保证箱体刚度，也为内部功率模块提供稳定的防护边界。侧面集中布置高压连接区域，接插件与端子排布紧凑，检修和线束走向能够沿设备单侧完成，有利于在整车舱内预留维护空间。

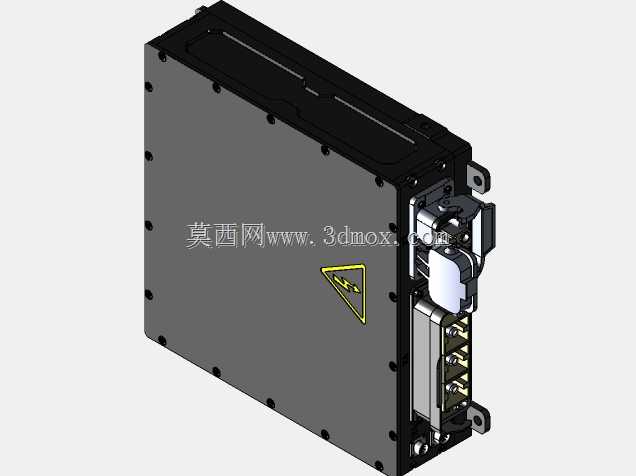

　　从实际装车场景看，牵引逆变器通常安装在动力舱或车架附近，周围需要兼顾高压走线、冷却管路接入和振动隔离。该方案外形边界控制在416mm×331mm×100mm量级，扁平箱体适合贴靠车架立面或设备安装板布置；侧向伸出的安装耳可承担固定与定位作用，建模时需要重点核对孔位、避让圆角以及接插件外侧的插拔空间。若在整车三维布局中使用，不能只按本体轮廓占位，还应在连接器端部保留线束弯曲半径，在液冷接口附近保留管路拆装距离，避免后期干涉。

　　电气功能上，该控制器针对高压交流电机驱动设计，可在较高母线电压范围内工作，峰值输出能力满足车辆急加速、短时爬坡以及农机重载作业时的动力请求，持续输出能力则对应常规巡航、田间作业和稳定行驶工况。功率回路、控制回路和通信接口在结构上分区布置，有利于降低强电对弱电信号的干扰。通信链路采用车载常用总线方式，可与整车控制器、电机及电池管理系统交换转速、扭矩、温度、故障状态等信息，从而实现驱动扭矩请求、能量回馈和故障保护。

　　热管理采用液体冷却思路，相比自然散热结构更适合高功率密度场景。箱体设计需要围绕功率器件发热路径展开，让热量尽快传导至冷却区域，同时保证密封可靠，避免冷却液进入电气腔。外壳上的警示标识提示高压风险，端部金属连接件和防护结构则反映出车载设备对防尘、防溅和抗振的要求。整体建模重点不在复杂曲面，而在安装界面、接口方位、壳体壁厚、紧固件分布、散热流道边界以及周边维护空间的准确表达，这些内容直接影响后续整车布置、支架设计和电控系统选型。
