微型涡喷燃气轮机动力装置

　　这套微型燃气轮机结构方案面向小型动力输出场景，整体采用同轴筒式布局，前端为压气机进气与叶轮组件，中段布置燃烧室与燃油供给接口，尾段为排气喷管，整机沿轴向呈紧凑圆柱形态。从工程应用角度看，这类微型燃气轮机可作为小型航模动力、教学演示台架、叶轮机械原理验证装置，也可用于地面辅助动力单元的原理性开发，帮助结构工程师理解压气机、燃烧室、涡轮三者之间的气动与热匹配关系。

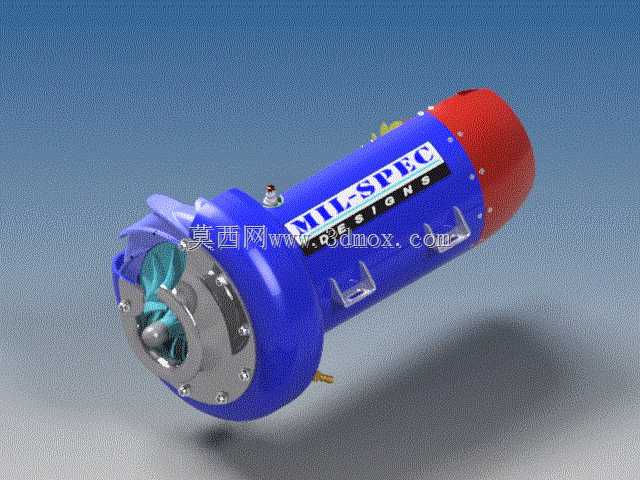

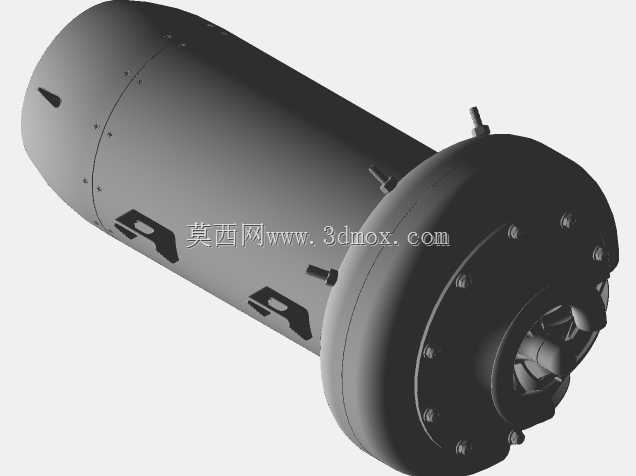

　　建模时首先要把握的是整机的安装边界。筒体主体外径决定了机匣壁厚与内部流道空间，前端进气罩采用蓝色包覆壳体，内部可见压气机叶轮与导流结构，金属法兰盘通过周向螺栓与中段机匣连接，这一连接面既是装配定位基准，也是检修时拆解压气机段的分离面。尾段红色喷管与主筒体通过环向紧固件对接，喷管收敛段的长度和出口直径直接影响排气速度与推力表现，建模时需保证内壁流道光滑过渡，避免台阶造成气流分离。

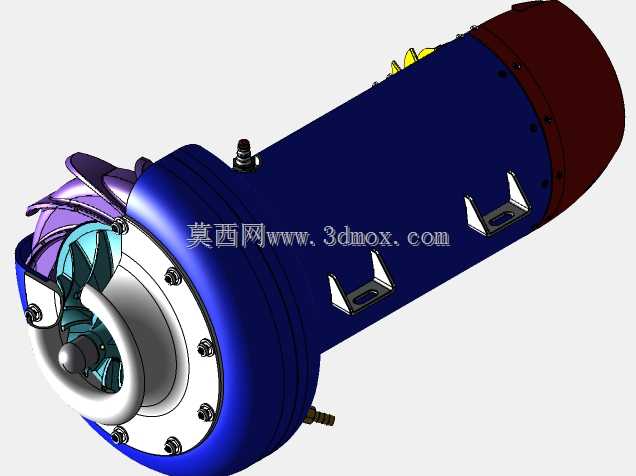

　　功能特性方面，机匣外侧预留了多处安装支座与挂点，这些凸耳结构用于整机在台架或载具上的固定，孔位间距需与支撑框架匹配。筒体顶部设置了小型燃油喷嘴或点火相关接口，侧面分布的金属卡扣既起到管路固定作用，也可作为外部附件的安装依托。前端叶轮区域是整机做功的核心，压气机轮盘与涡轮通过中心轴串联，轴系的同心度要求较高，建模时应将转子组件与静子机匣分开装配，预留合理的叶尖间隙。

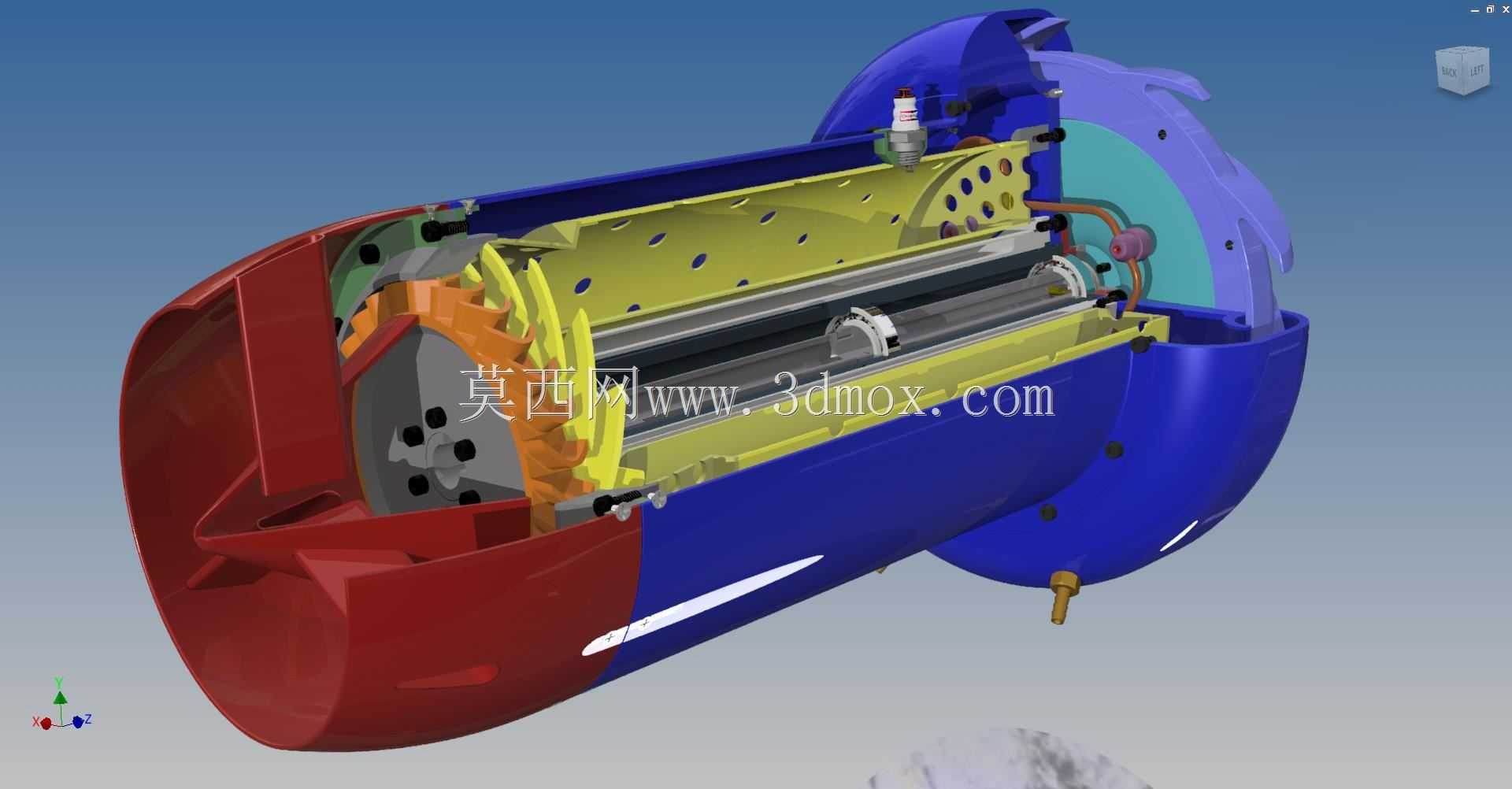

　　设计思路上，这种筒式结构优先保证轴向刚度与热膨胀补偿。燃烧室工作温度高，中段机匣与尾喷管在热态下会沿轴向伸长，法兰连接与支座布局需要留出热变形余量，避免刚性约束导致机匣翘曲。外形分色虽然是外观处理，但也对应了不同功能段：前端蓝色壳体对应低温压气机区，尾段红色喷管对应高温排气区，这种分区有助于在三维装配中快速识别冷热端边界。

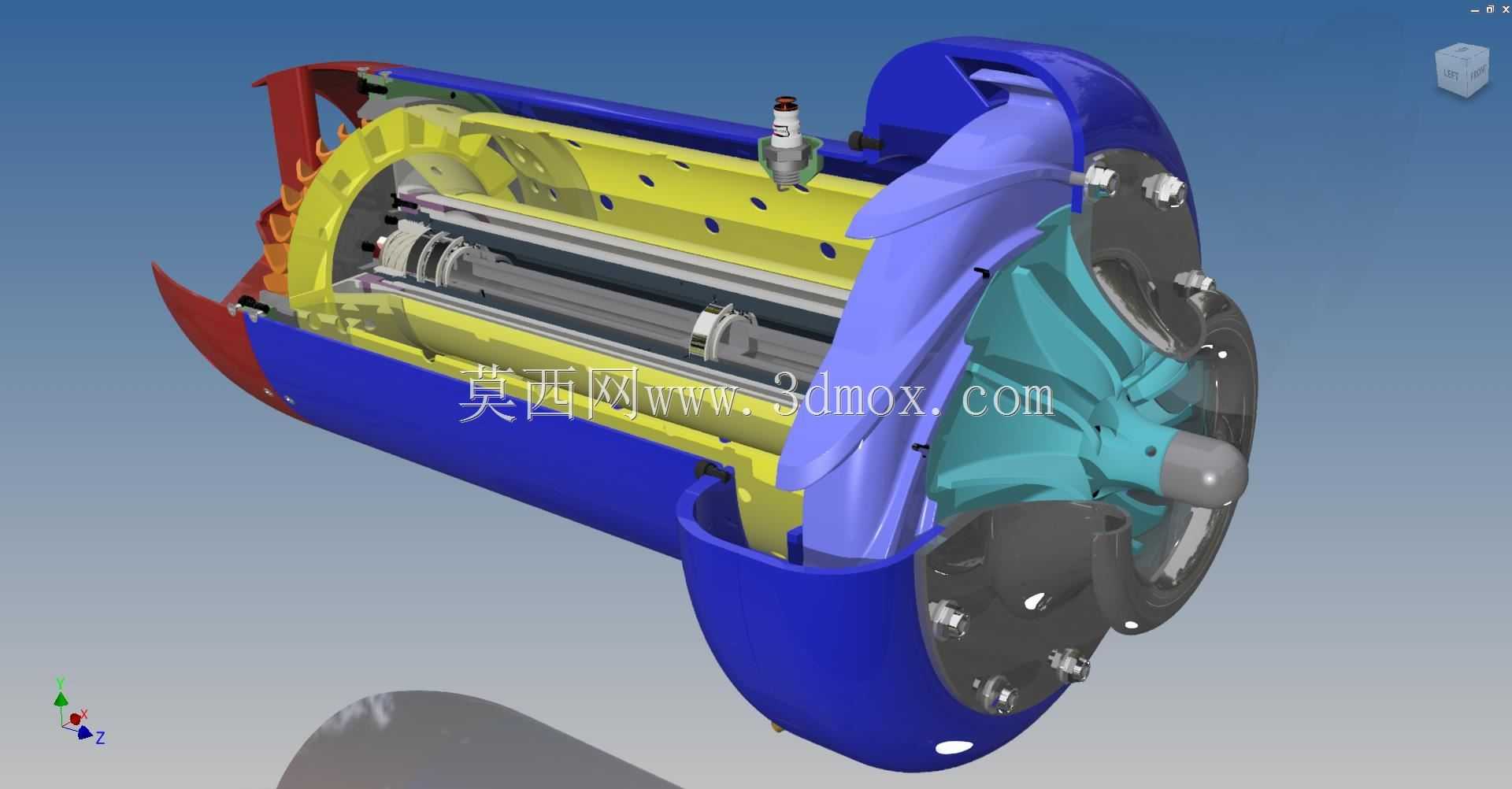

　　对于三维建模从业者而言，重建该装置时应先确立主轴基准，再依次搭建进气罩、压气机叶轮、扩压器、燃烧室机匣、涡轮盘、喷管六大模块，螺栓、卡扣、喷嘴等附件按实际装配关系挂载。叶轮叶片属于复杂曲面，可通过扫描或参数化叶片截面生成，保证叶型扭转规律与流道走向一致。整机外围尺寸需围绕筒体外径、总长、安装支座孔位三个关键边界控制，确保模型既能用于结构展示，也能支撑后续的台架安装校核与运动干涉检查。
