农用耕作凿犁作业机具结构设计

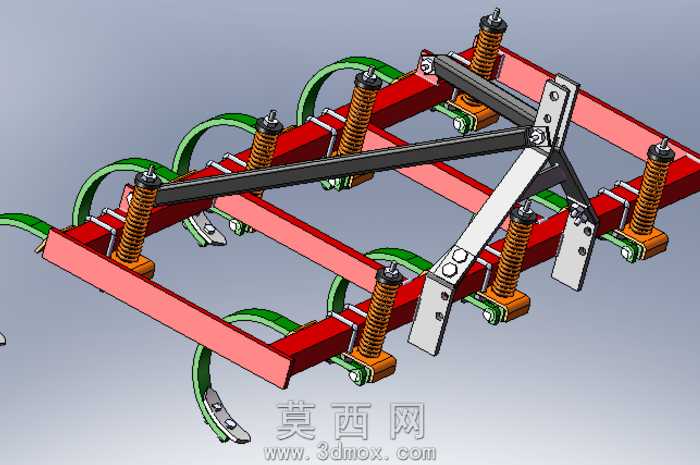

本模型为农用耕作凿犁的三维结构设计，采用SolidWorks完成全参数化建模，整体装配逻辑清晰，各部件配合关系完整可追溯。建模过程中首先搭建主体矩形承载框架，采用型钢截面的红色主梁作为基础承载结构，通过标准紧固件完成各横梁与纵梁的刚性连接，保证框架整体的结构强度与抗扭性能。针对耕作作业的缓冲需求，在每一组凿犁作业单元上方配置了独立的弹簧缓冲组件，弹簧采用等节距圆柱螺旋结构建模，配套导向柱与上下安装座，可在作业遇到硬质土层时实现自适应伸缩，避免刚性冲击损坏犁具结构。作业端的绿色弧形凿犁臂采用曲面建模完成，还原了凿犁入土、翻土的作业曲面形态，末端配置可拆卸的犁尖结构，通过螺栓与犁臂固定，便于后期磨损后的更换维护。中部的挂接连接架采用三角稳定结构设计，通过多组铰接板件与主梁连接，可适配农用拖拉机的后悬挂挂接结构，铰接位置预留了标准销轴安装孔位，保证挂接后的转动自由度符合农机作业的牵引需求。渲染阶段针对不同部件赋予了对应材质：主梁结构赋予红色防锈漆金属材质，弹簧组件赋予弹簧钢金属质感，犁臂部分赋予绿色耐磨涂层材质，连接架与紧固件赋予标准碳钢材质，整体渲染效果清晰区分各功能部件，直观展示装配关系。设计过程中充分考虑了凿犁的实际作业工况，多组作业单元等距排布在主梁上，保证耕作幅宽符合常规农用作业需求，弹簧缓冲的行程参数经过适配设计，既保证耕作深度的稳定性，又能应对复杂土层的冲击载荷，各铰接位置的间隙预留合理，避免作业过程中出现卡滞问题，整体结构完全参照真实农用凿犁的结构比例进行建模，可用于农机结构展示、作业原理演示以及后续的工程优化参考。
