轴向点酒空气动力装置结构设计

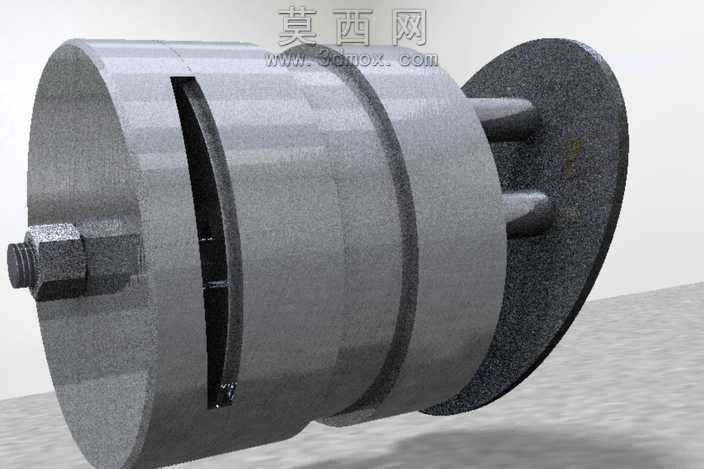

本作品为轴向点酒空气动力装置的三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先对装置的核心功能分区进行拆解，将整体划分为动力输入腔、活塞传动段、轴向输出端三个核心模块，逐一绘制各部件的草绘截面并通过拉伸、旋转、切除等基础特征命令生成实体，针对装置端部的六角锁紧螺栓、侧面的狭长进气槽、输出端的双柱传动结构等细节特征，采用倒角、圆角、阵列等精细化操作还原真实加工形态，确保各部件的装配间隙符合气动装置的常规设计公差要求。材质渲染阶段，为装置主体赋予哑光金属铸铁材质，调整材质的粗糙度、反射率参数还原金属构件的磨砂质感，对端部螺栓、输出轴等传动部件赋予稍高反光度的合金钢材质，区分不同功能部件的材质差异，背景采用浅灰色哑光地面搭配柔和的环境光，通过三点布光方案突出装置的圆柱轮廓与结构层次，避免阴影过重遮挡侧面的进气槽结构细节。结构设计上采用轴向布局的气动传动逻辑，压缩空气从筒体侧面的狭长槽道进入动力腔，推动内部活塞做轴向往复运动，动力通过输出端的双柱结构向外传递，整体采用同轴回转体设计减少动力传输过程中的损耗，端部的六角锁紧结构用于密封动力腔同时方便后期拆装维护，筒体外侧的环形凸台既起到结构加强的作用，也可作为安装定位的基准面。设计思路围绕酒水场景的点酒动力需求展开，摒弃传统复杂的管路连接结构，采用集成化的筒体设计缩小装置整体体积，轴向布局让动力输出方向与装置安装方向保持一致，方便适配吧台点酒设备的安装空间，整体结构无外露传动部件，提升使用过程中的安全性，同时简化的零件数量也降低了后期加工与维护的成本，建模过程中反复校验活塞行程与进气槽位置的匹配关系，确保进气、做功、排气的循环逻辑顺畅，各装配部件之间添加了符合实际工况的配合约束，可直接用于后续的运动仿真与工程图导出。
