农用液压阻尼缓冲连接杆结构模型

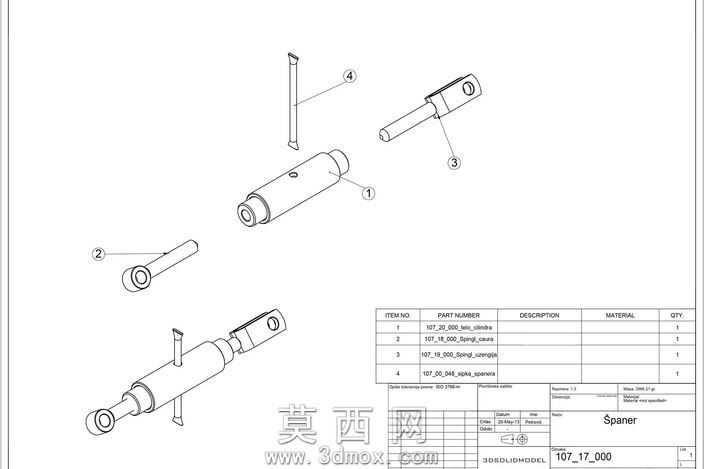

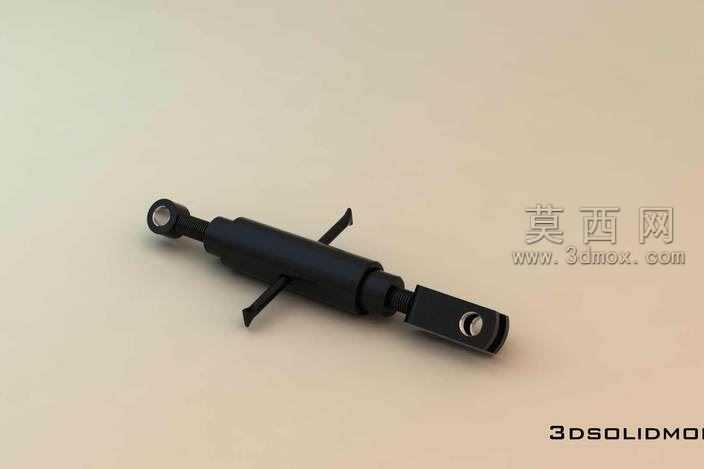

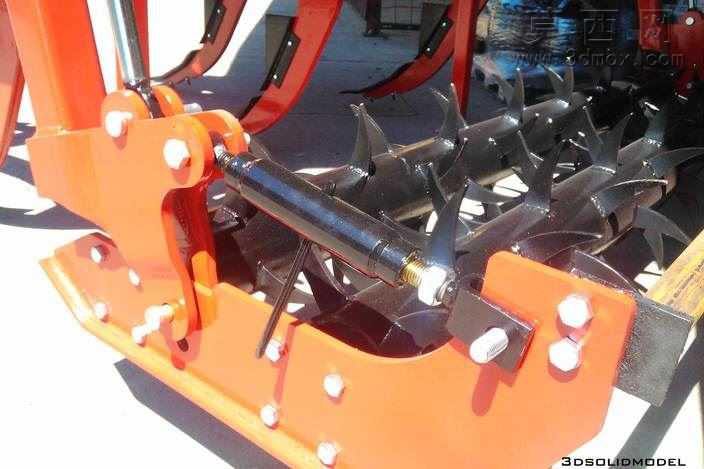

本模型为农用机械配套的液压阻尼缓冲连接杆，建模阶段采用SolidWorks完成全参数化结构搭建，首先以杆体中轴线为全局基准，依次绘制两端铰接端头、主缸筒、调节螺杆、外置定位翼片的截面草图，通过旋转凸台命令生成主缸体与端头的基础实体，再以拉伸切除命令加工端头的铰接通孔、缸筒与螺杆的配合螺纹槽，外置定位翼片采用薄壁拉伸命令生成后，通过装配约束与主缸体外壁完成同轴定位，确保翼片的对称度与安装角度符合农用机械的装配需求。材质设置阶段，主缸体、两端铰接端头、调节螺杆均赋予哑光黑色金属材质，调整材质粗糙度参数至0.85，模拟农用机械配件常用的发黑防锈处理质感，外置定位翼片赋予同色系硬质工程塑料材质，微调反光度参数区分金属与塑料的视觉差异，铰接孔内壁添加轻微的金属磨损纹理，提升模型的真实感。渲染阶段采用柔和的漫反射顶光作为主光源，搭配低强度侧补光消除缸体侧面的死黑区域，背景选用浅米色哑光平面突出杆件主体，渲染时开启环境光遮蔽效果，强化缸筒与螺杆衔接处、翼片与缸体贴合处的阴影层次，清晰展现各部件的装配关系。结构设计上，该杆件采用单杆活塞式阻尼结构，一端为球头铰接端头适配活动连接位，另一端为叉形铰接端头适配固定安装位，中部调节螺杆可调整杆件整体安装长度，外置定位翼片用于安装时的卡位固定，内部阻尼腔可在农用机械作业时吸收颠簸产生的轴向冲击力，降低连接部位的载荷冲击，整体结构紧凑，安装适配性强，可直接用于农用机具的悬挂系统、操作连杆机构的结构验证与装配模拟。建模过程中对所有配合面添加了公差约束，螺纹部位采用装饰螺纹线简化建模，既保证模型视觉上的结构完整性，又控制了整体文件体量，方便后续导入装配体完成整机的干涉检查。
