双齿轮层压施压工装结构设计

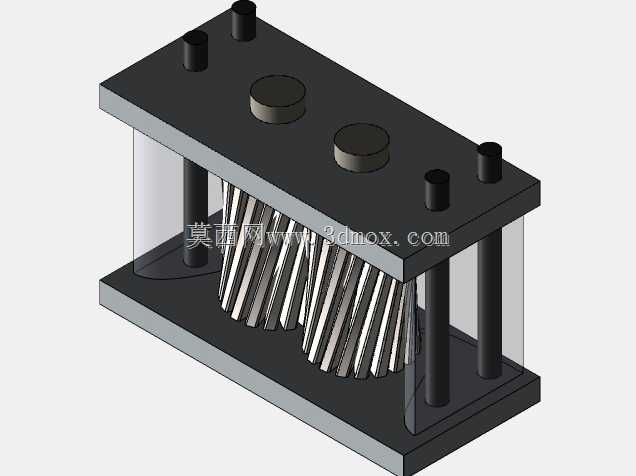

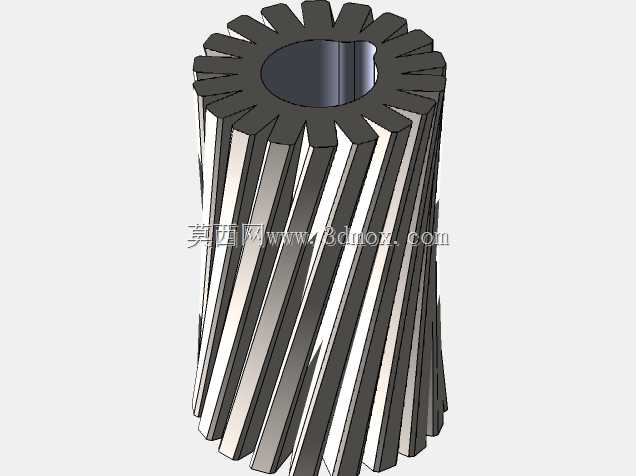

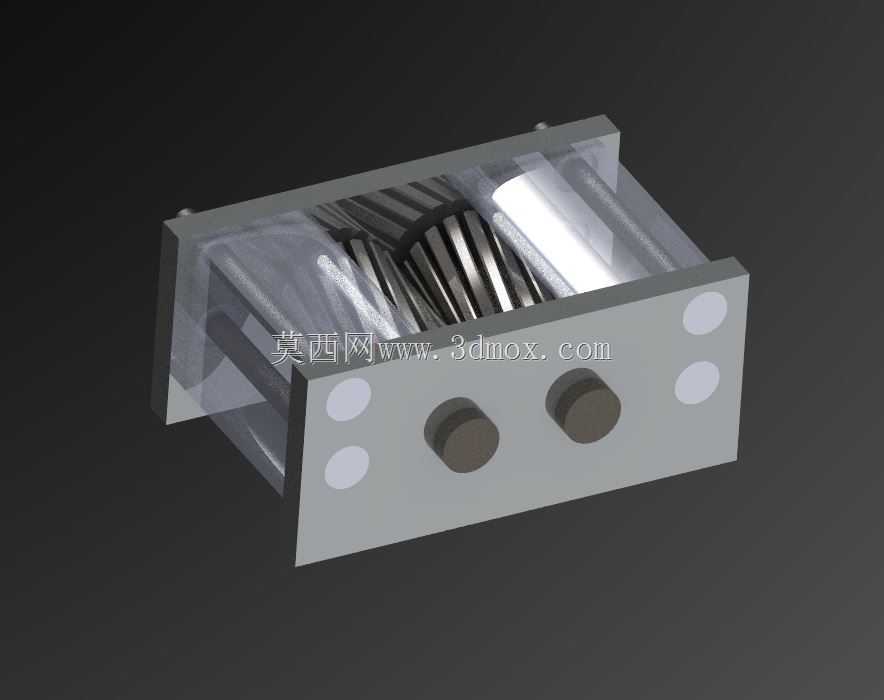

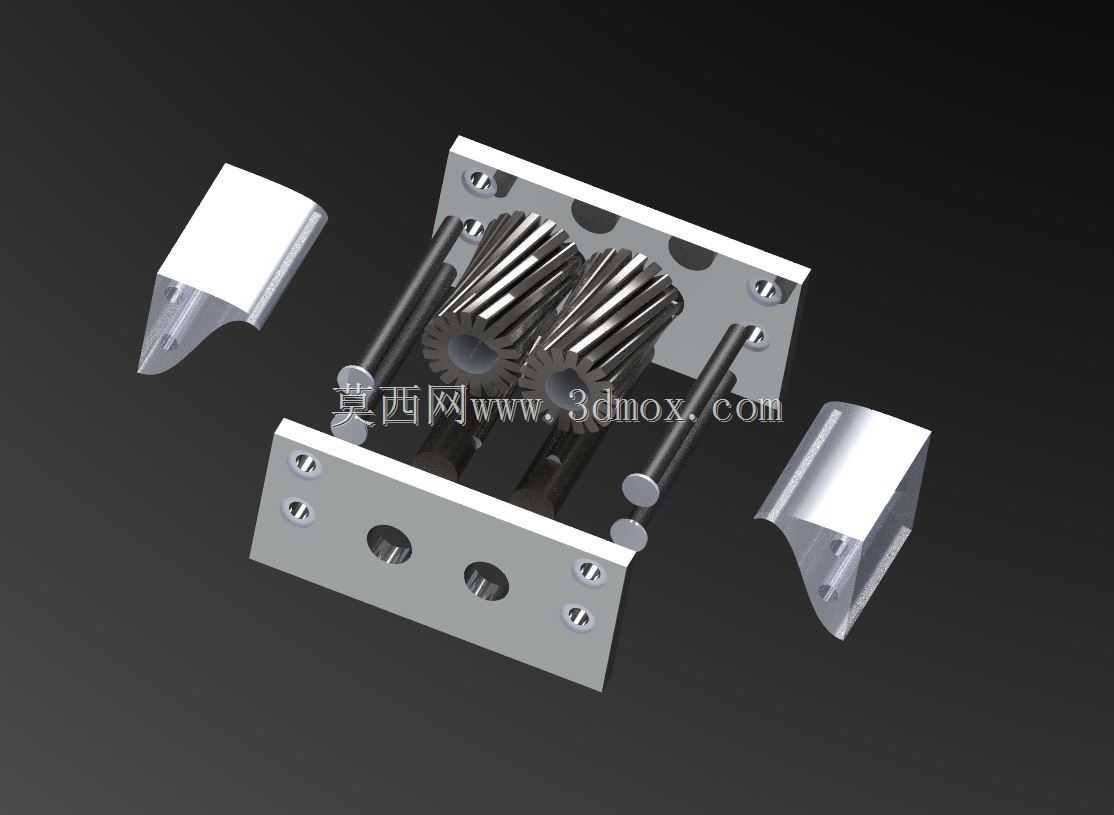

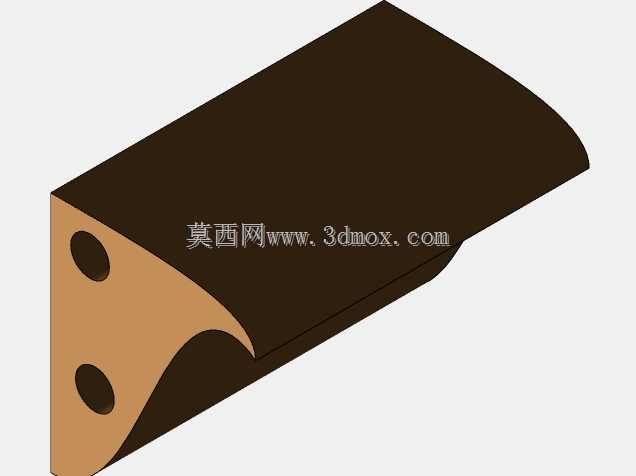

　　这套层压工装的核心执行段采用平行布置的双斜齿轮啮合构型，在层压作业的进给传动链路里，斜齿的重合度优势会直接转化为施压过程的平稳性——直齿传动在负载突变时容易出现啮合冲击，而斜齿轮沿齿宽逐步进入啮合的特性，能把层压进给时的载荷波动压到更低，避免被压材料出现局部应力痕。从整机布局来看，上下两块平行安装板构成了工装的刚性基准框架，板件上预留的沉头孔位对应紧固件安装坐标，四根导向光轴穿接在两板之间，为施压动板提供直线运动导向，轴端的限位结构可以约束动板的最大行程，防止超程脱轨。两侧的楔形导向块并非装饰件，其斜面轮廓是配合层压工位的进料导向设计：当待压工件从侧方送入工位时，楔形面会自动修正工件的摆放偏移，让工件在施压前就对齐施压中心，减少人工对位的辅助工时。

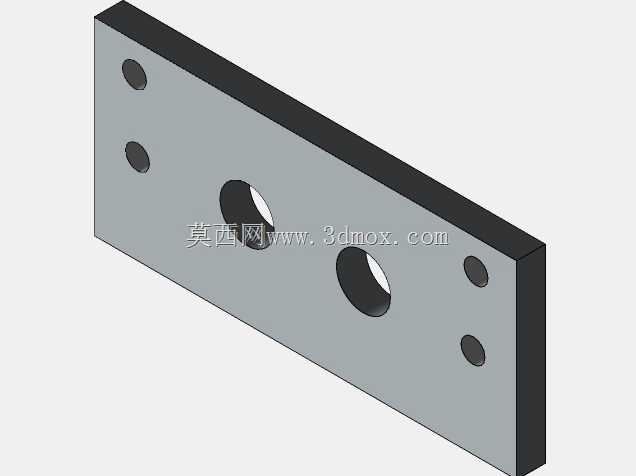

　　在实际产线应用里，这类层压工装常嵌入半自动压合工位，用于薄片复合材料、叠层绝缘件或者小型板材的压合定型，齿轮副在这里承担扭矩传递的角色，把驱动端的旋转运动转化为施压机构的直线进给，齿面的啮合间隙在装配时可以通过安装板上的调整孔位进行微调，保证反向进给时没有明显空程。设计阶段的尺寸边界需要优先匹配现有工位的安装空间：上下安装板的开孔间距决定了工装的总高度方向轮廓，导向轴的伸出长度要预留工件取放的操作空间，两侧楔形块的外伸宽度不能超出工位的安全防护栏范围。安装板上的多个圆孔除了紧固功能，也兼顾了减重需求，在保证板件抗弯刚度的前提下去除多余材料，降低动板运动时的惯量，让施压进给的启停响应更迅捷。齿轮的齿宽、轴径参数都和额定施压载荷匹配，导向光轴的直径选取要校核压合偏载工况下的弯曲挠度，避免动板下压时出现倾斜，导致层压件厚度不均。整个结构没有复杂的异形铸件，全部采用常规机加工件拼装，维护时可以单独更换磨损的齿轮或者导向轴，不需要整体报废工装，适配多品种小批量的层压加工场景。
