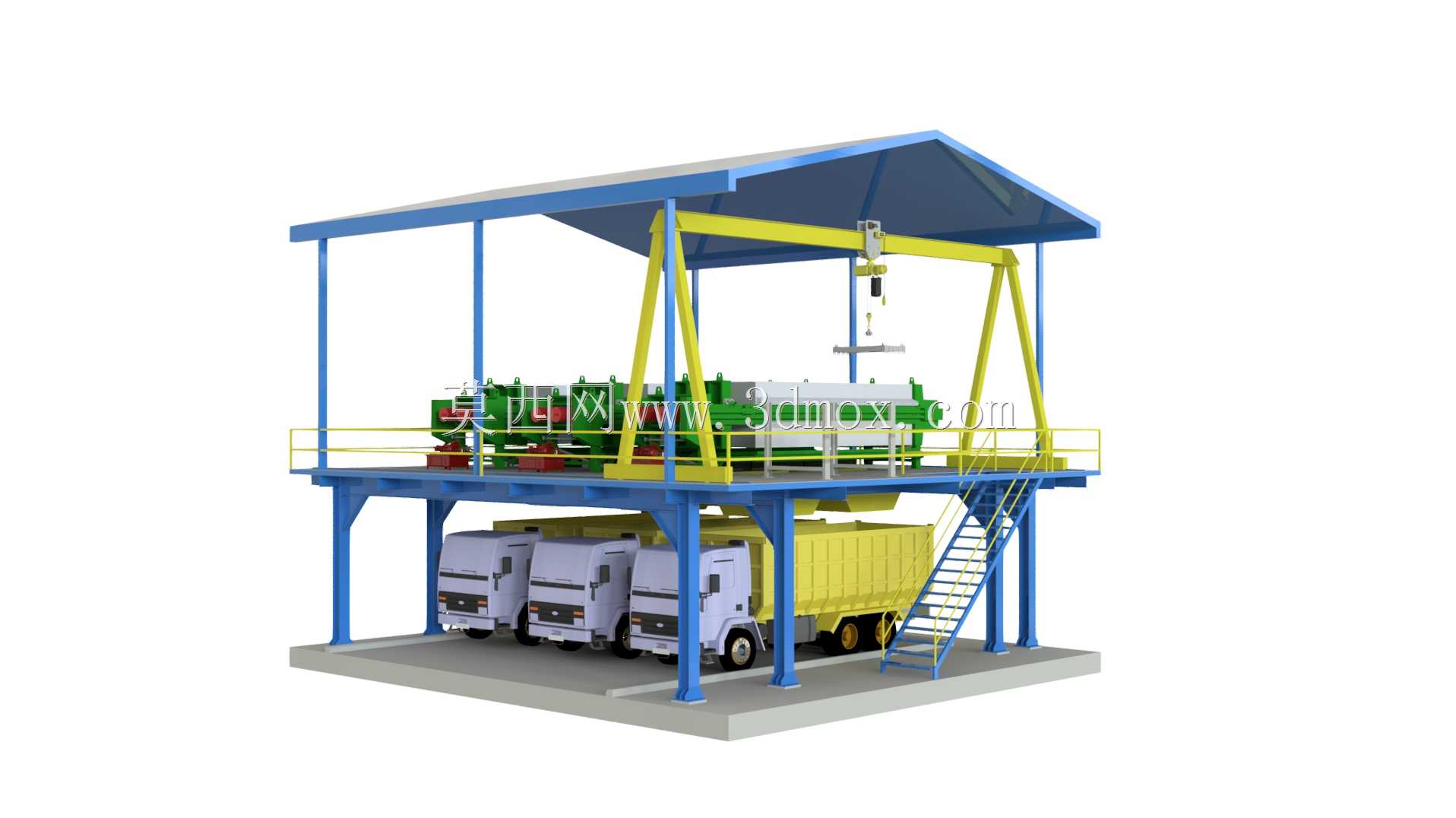

带夹层平台的压滤机成套布置结构

　　该成套结构围绕固液分离工段的连续作业需求搭建，将压滤主机、检修起重装置、物料转运通道整合在同一竖向空间内，上层为压滤作业区，布置整组压滤滤板、压紧机构与配套管路，滤板沿主梁依次排布，通过压紧装置推动滤板闭合，形成密闭滤腔，待处理物料泵入滤腔后，液相透过滤布排出，固相截留在滤腔内形成滤饼，完成卸料后可直接落入下层停靠的转运车辆货厢，省去二次倒运环节，适配矿山尾矿处理、化工浆料脱水、市政污泥处置等大批量固液分离场景。

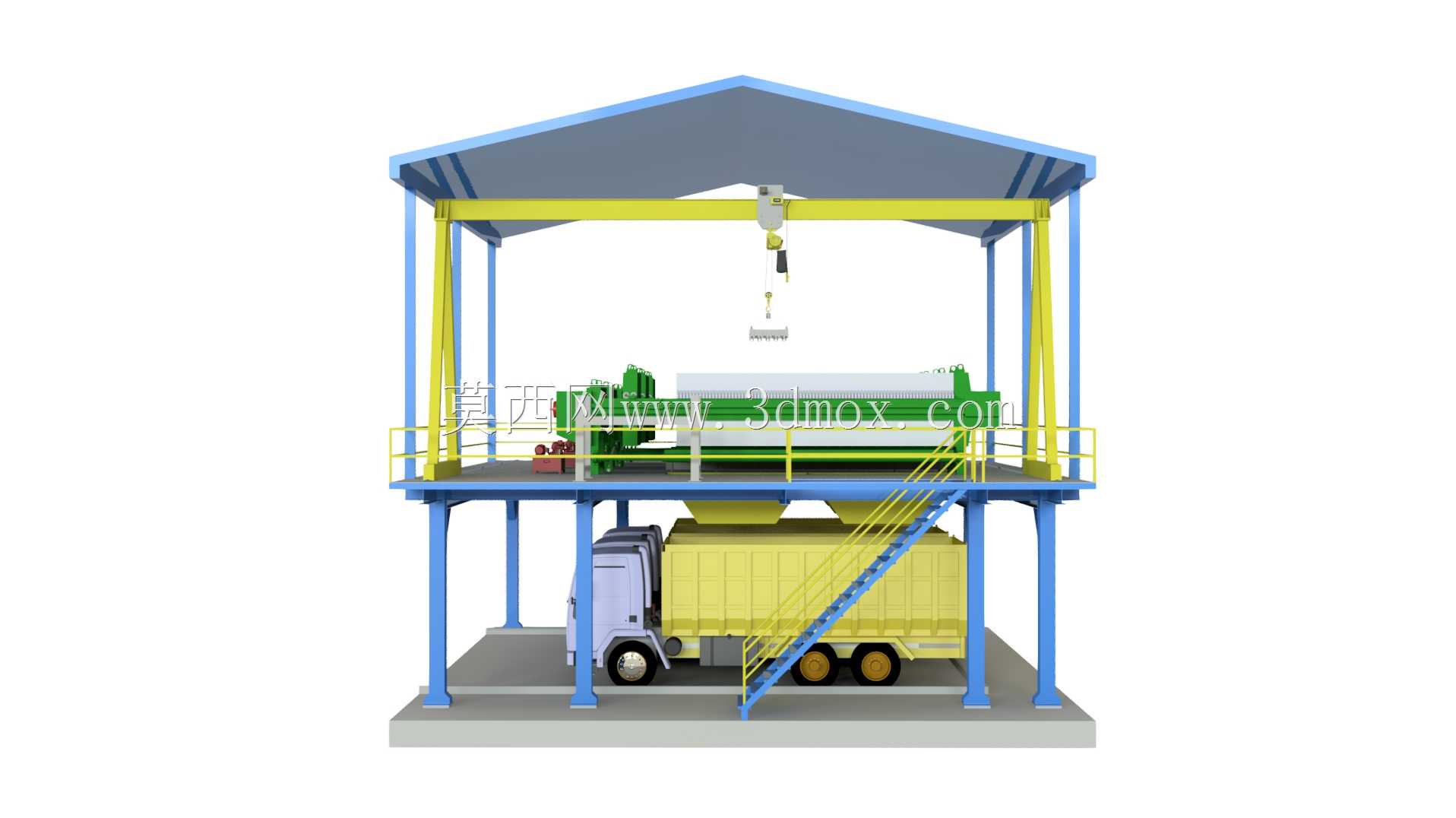

　　结构设计上采用双层钢框架作为承载主体，框架立柱沿场地四角及跨中布置，上层平台铺设防滑钢格板，周边设置防护栏杆，预留滤板更换、管路检修的操作空间；平台顶部架设单梁起重天车，天车横梁沿框架纵向铺设轨道，配套电动葫芦可沿横梁横向移动，覆盖压滤主机全部作业范围，日常可吊运滤板、压紧组件等重型零部件，降低人工检修强度，吊装作业的载荷边界需匹配最重单体部件重量，预留安全吊装余量。平台侧部设置斜向钢楼梯，踏步采用防滑花纹钢板，扶手连续设置，作为上下层的常规通行通道，楼梯倾角、踏步宽度符合工业检修通道的通行要求。

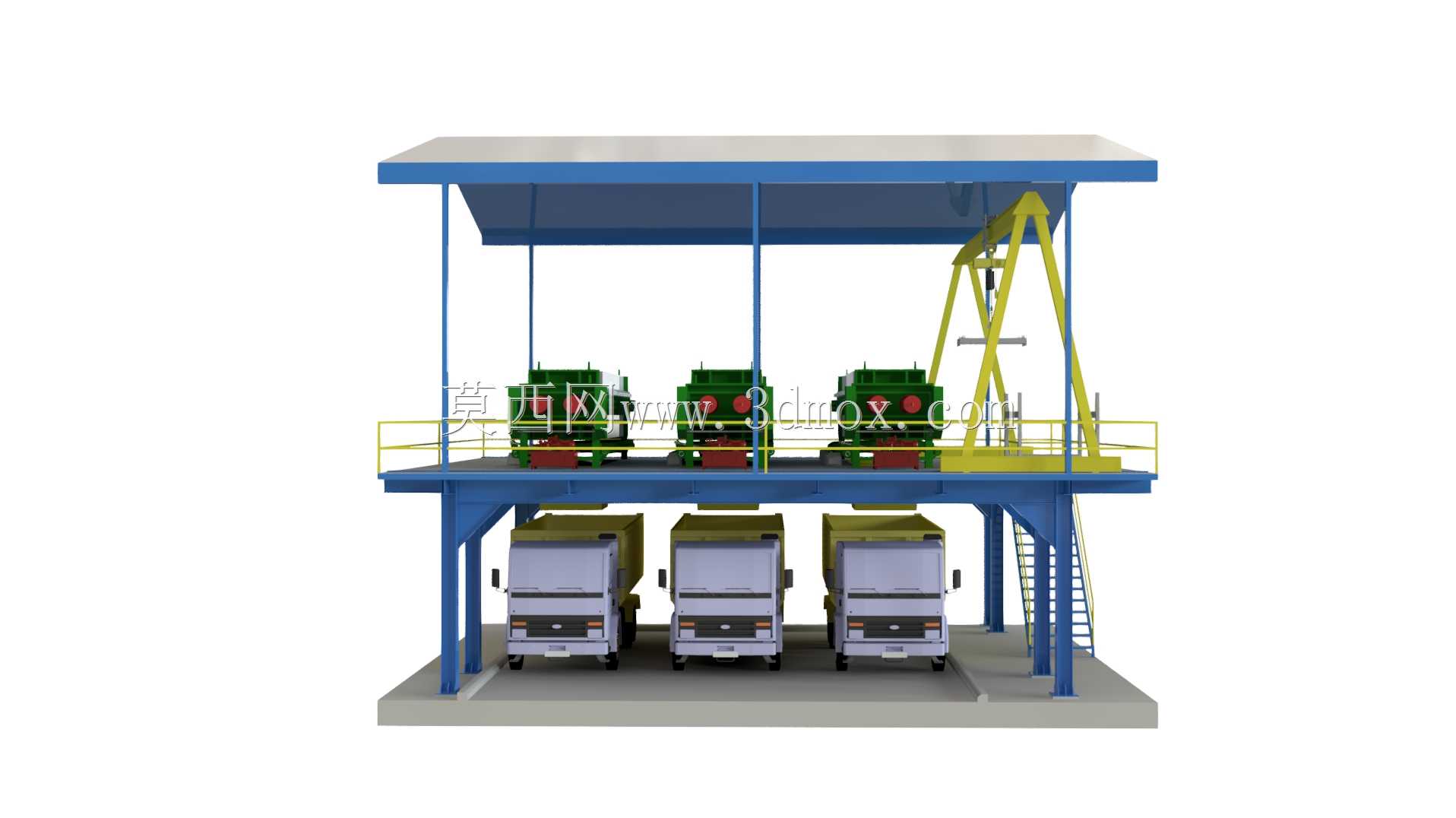

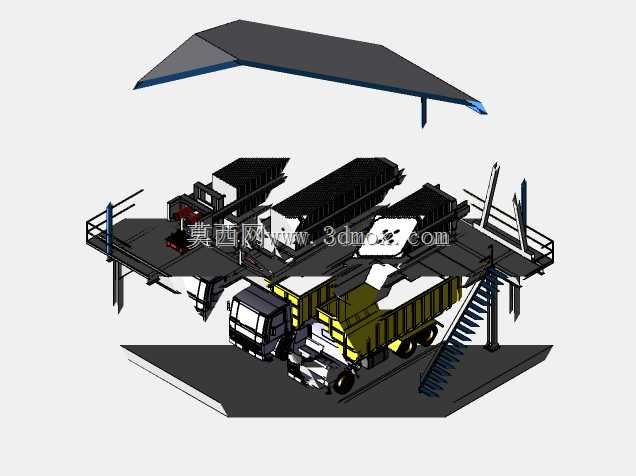

　　下层为转运车辆停靠区，框架净空高度满足常规货运车辆的驶入停靠要求，车辆停靠位置正对上层压滤机卸料口，滤饼卸落时可直接装载，框架基础采用混凝土承台，立柱底部与承台预埋钢板焊接固定，抵消压滤机作业、天车运行产生的振动荷载。整体布置充分利用竖向空间，在有限场地内整合脱水作业、检修维护、物料转运全流程，建模时完整还原了框架梁柱连接节点、天车轨道安装结构、楼梯护栏细节、压滤机滤板排布形式，可直接用于工段布置方案校核、安装空间校验、钢结构受力参考，现场安装时需先确认场地基础承载力，核对框架立柱定位尺寸与车辆通行宽度，再依次完成下层承台施工、钢框架吊装、平台铺装、天车轨道调试，最后就位压滤主机并对接进出料管路。
