长型材自动送料冲压切断工位设备

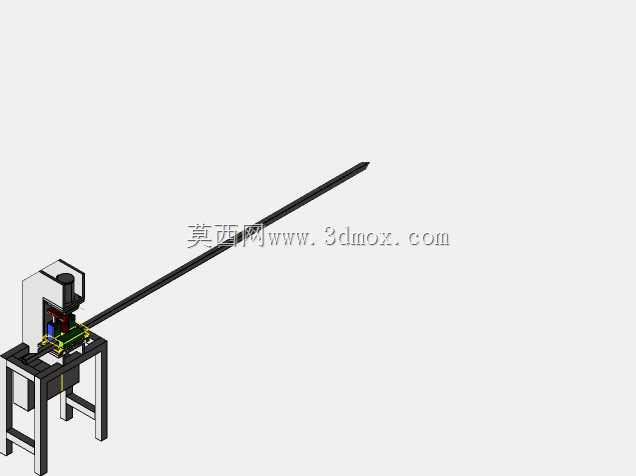

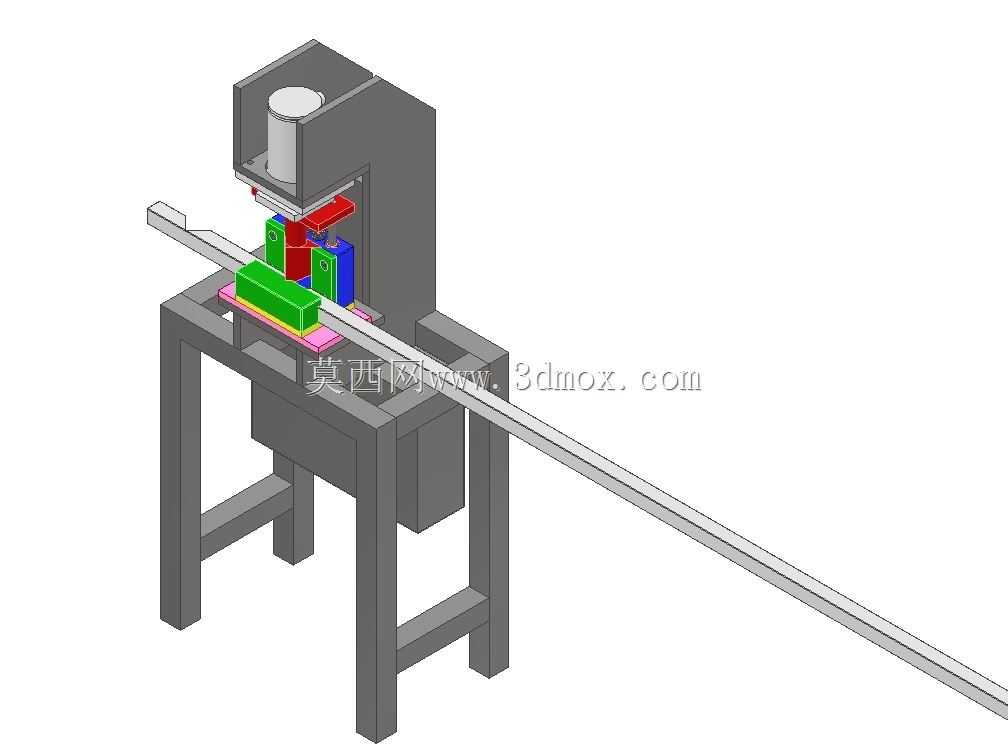

　　这套长型材自动送料冲压切断工位，面向门窗型材加工、预埋管件裁切、长条五金件批量落料这类连续生产场景，把长料输送、定位压紧、冲切作业整合在同一机架上，替代人工逐根送料对位的低效作业模式。现场排布时，设备左侧预留待加工型材上料空间，右侧延伸出整条长导向送料轨道，轨道长度适配常规六米长条型材的进料行程，机架主体采用方管焊接框架结构，四条支腿落地后预留地脚调节余量，框架中部的安装台面承载冲切主机与定位夹具，整体安装边界需要在进料侧和出料侧分别留出足够的型材周转空间，避免长料摆动干涉周边工位。

　　从功能逻辑来看，设备顶部的立式冲压执行单元提供冲切动力，下方工作台面依次布置侧向定位块、浮动压紧组件与裁切刀模，型材沿着贯穿工作台的导向槽送入后，先由两侧的可调定位挡块约束型材的横向位置，压紧块在冲切动作启动前先下压固定型材表面，防止冲切瞬间型材窜动导致切口歪斜。长导向轨道采用分段支撑结构，每隔一段距离设置耐磨导向托块，托块的型面和型材外轮廓匹配，既承托长型材的自重避免长料下垂弯曲，也能引导型材沿直线精准进给，轨道下方的支撑腿可根据现场地面高度微调，保证送料路径和工作台进料口的同轴度。

　　设计过程中优先考虑了长条型材加工的痛点：常规小型冲床没有配套长料导向结构，操作人员需要手扶长料对位，不仅送料精度差，长料远端下垂还会带动切口处偏移，这套设备把送料导向的跨度沿型材进给方向拉长，冲切点前后都有约束，冲切过程中型材全程处于被导向支撑的状态。机架的焊接框架做了内部加强筋布置，冲压作业的反复冲击力可以通过框架整体传导到地面，减少台面的振动幅度，夹具部分的定位块采用可更换设计，更换不同轮廓的导向块和刀模之后，就可以适配不同截面规格的型材加工，不用整体改动主机结构。设备的动力单元布置在机架上部后侧，和下方的加工区域留出维护空间，日常更换刀模、调整压紧行程的时候，操作人员可以在工作台正面完成所有操作，出料侧的轨道可以直接对接后续的料框收集工位，冲切完成的定长工件顺着导向路径送出，不需要额外转接工序，整条工位的布局贴合车间批量型材加工的流水作业节奏，从结构上消除了长料加工时的对位偏差、送料晃动问题。
