带倒档复古立式蒸汽机结构设计

　　这套立式蒸汽机结构以小型教学演示、复古动力装置复刻和机械原理验证为主要应用场景，整体采用立式汽缸布置，机身固定在木质展示底座上，既保留了早期固定式蒸汽动力设备的典型形态，又通过倒档机构补充了正反向输出能力。设备运行时，蒸汽进入立式汽缸后推动活塞做往复运动，活塞杆经连杆机构将直线运动传递至飞轮侧曲轴，飞轮储存转动惯量并稳定输出转速；倒档部分通过换向连杆和阀动机构改变配汽时序，使曲轴能够在正向运转与反向运转之间切换，适合演示蒸汽机调速、换向和曲柄连杆传动之间的关系。

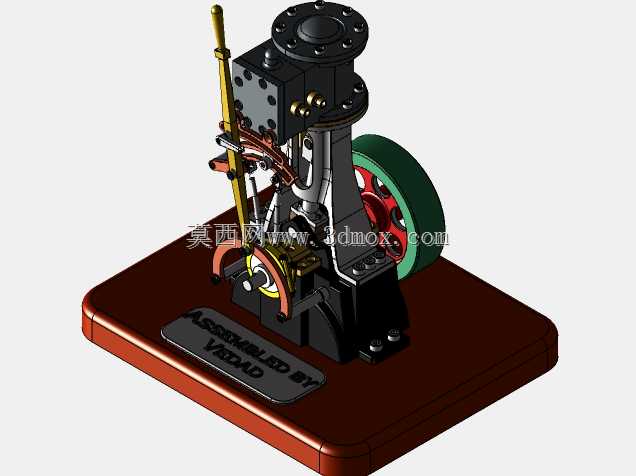

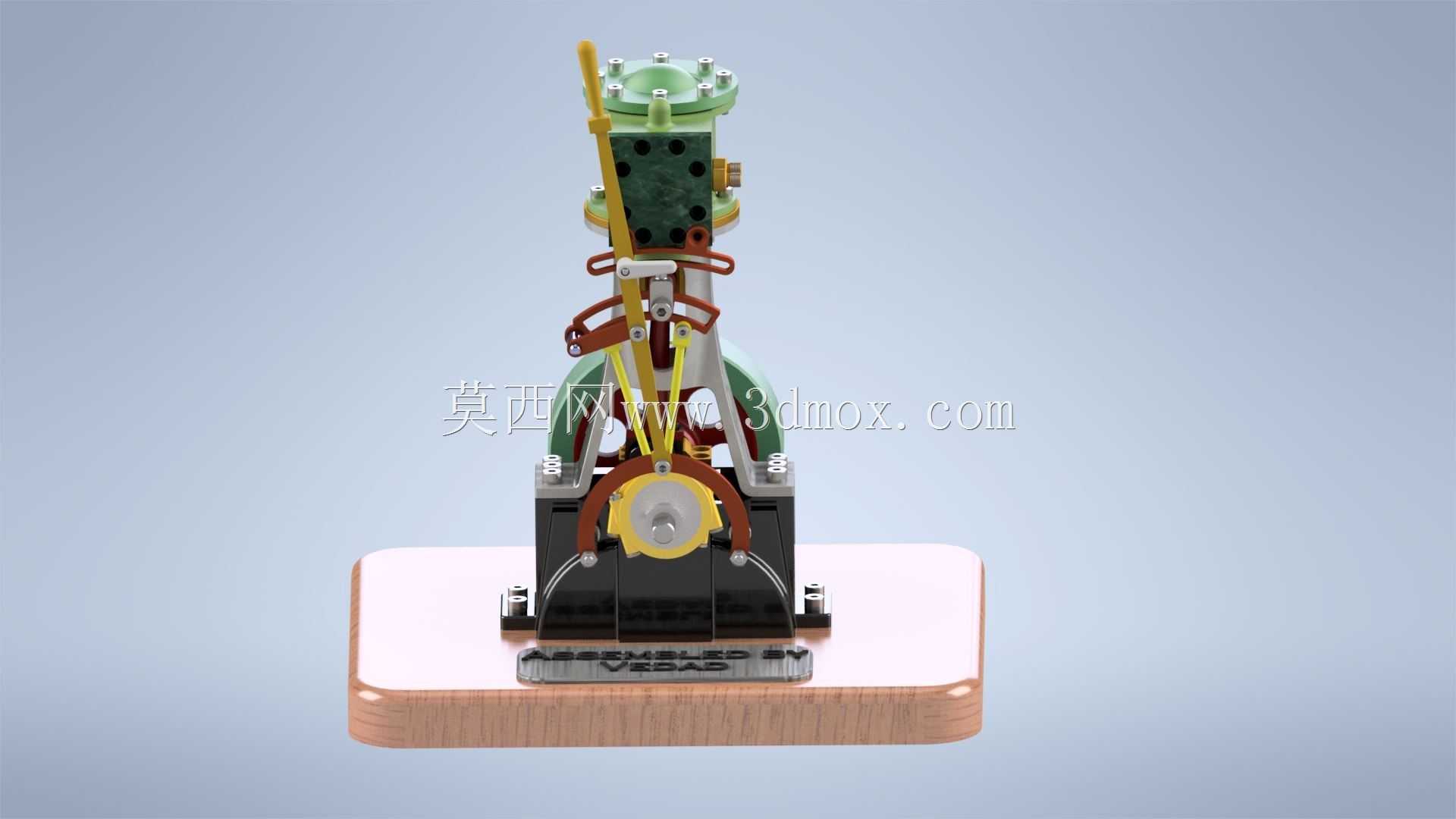

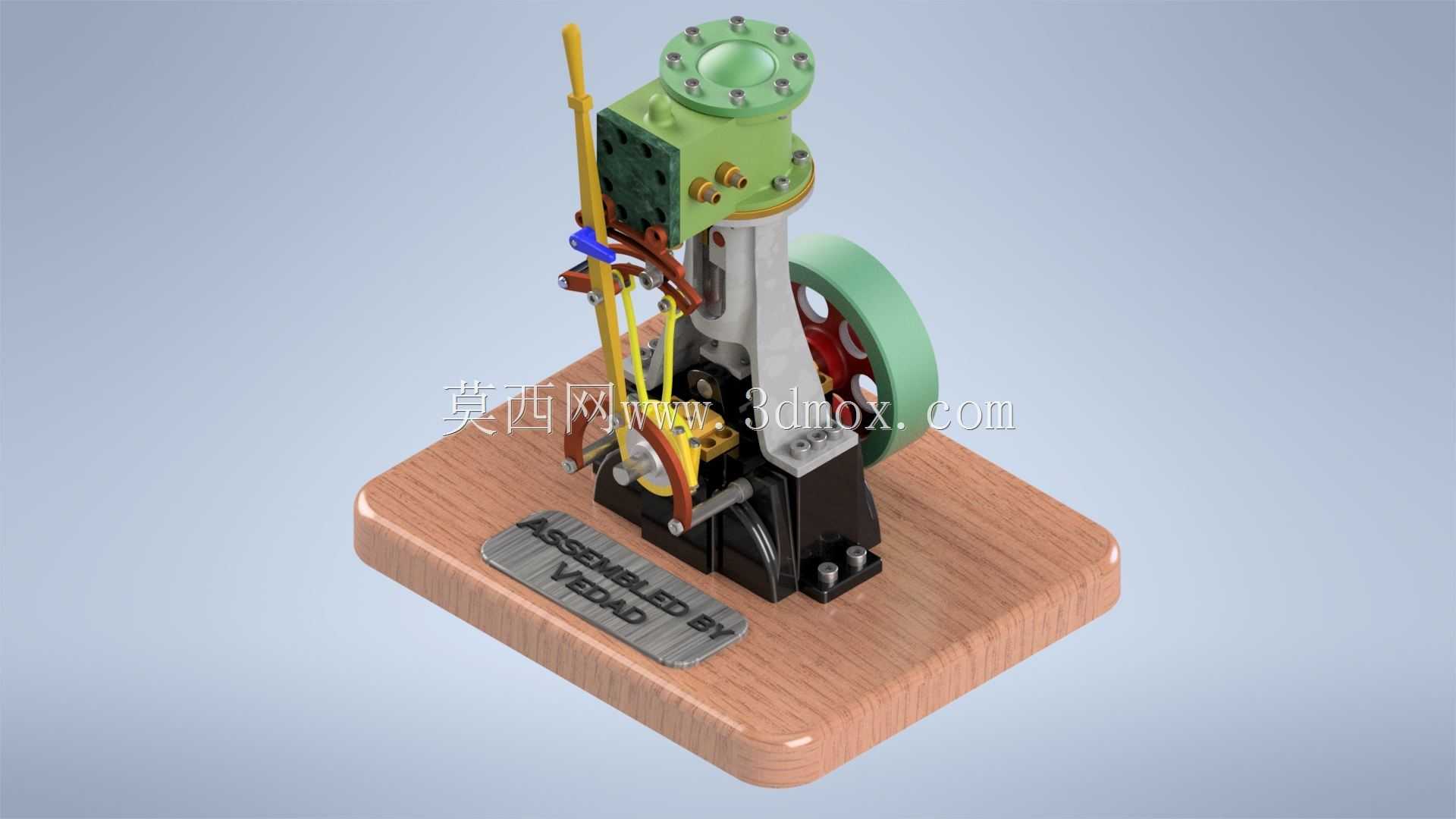

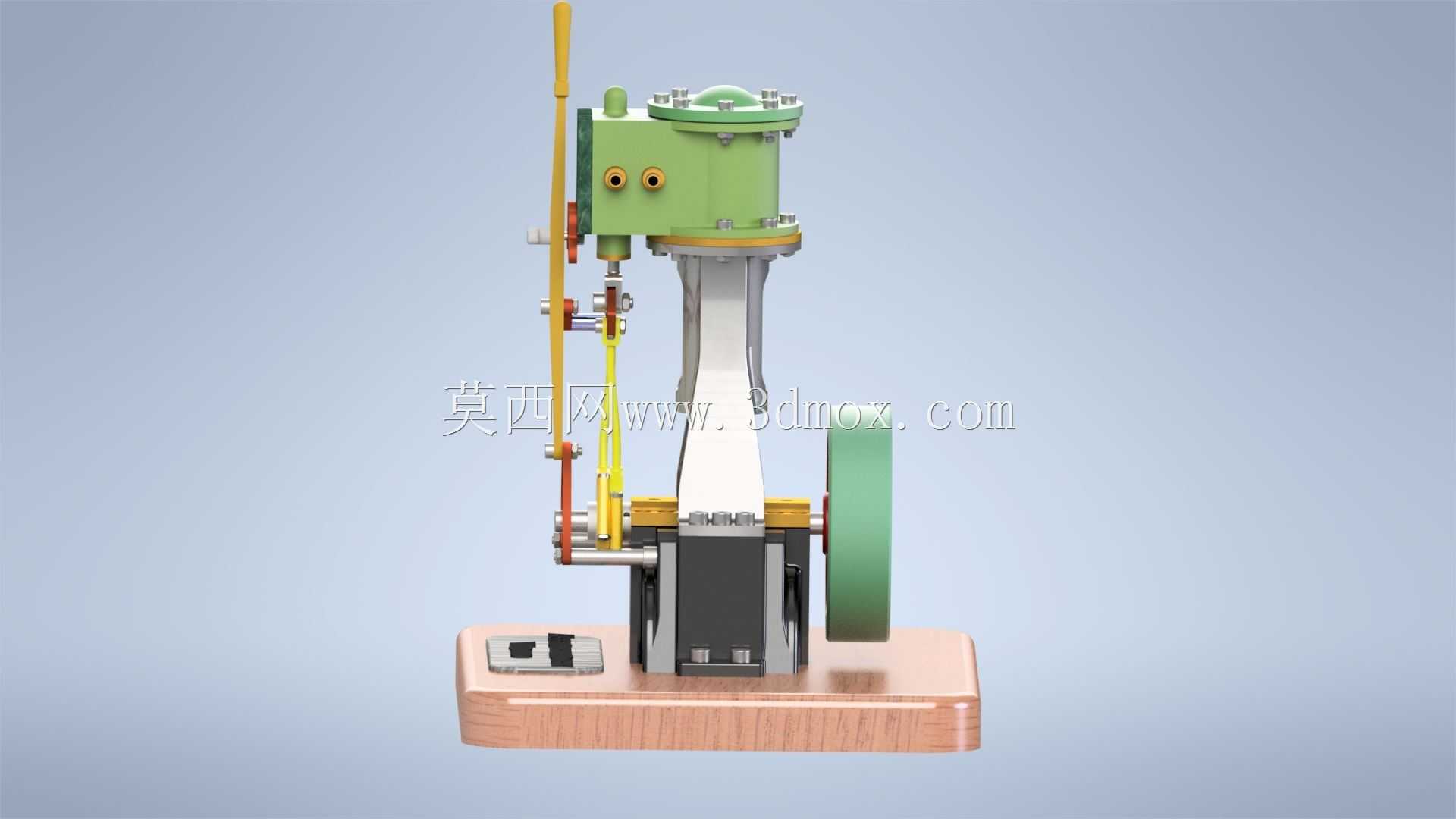

　　从结构布局看，汽缸位于上部，缸盖采用螺栓压紧形式，周边预留紧固孔位，便于拆装检修；汽缸下方连接机身立柱，内部容纳活塞杆、导路和配汽连杆。侧面布置手轮、操纵杆和细长调节杆，操纵件位置靠近机身前侧，操作者可在不遮挡飞轮的情况下完成换向和微调。飞轮安装在机身侧后方，轮缘具有足够质量，用于平衡活塞往复运动造成的转速波动；轮体与曲轴支承保持同轴，底座上的轴承位置承担径向载荷。

　　设计思路上，模型没有采用全封闭外壳，而是将配汽杆、摇杆、曲柄和管路连接件外露，便于观察蒸汽动力设备的运动传递路径。机身底部通过螺栓与木质平台连接，平台四角做圆角处理，既降低搬运时的磕碰风险，也为整机提供稳定支撑。铭牌区域布置在底座前端，用于标识装配方向和设备名称。管路件沿机身侧面走线，弯头、接头和阀件之间保留装配间隙，避免运动杆件在换向过程中与固定管路发生干涉。

　　安装边界方面，整机高度主要由上部汽缸、阀盖和操纵杆决定，侧向占用空间则由飞轮外径和底座宽度共同控制；飞轮旋转范围内不应布置遮挡物，机身底部紧固件需沉入或贴合底座表面，以保证立式设备在振动工况下不松动。曲柄、连杆和活塞中心线的同轴度会直接影响卡滞与磨损，建模时需重点核对连杆极限角度、飞轮避让半径、操纵杆行程以及汽缸与底座之间的支撑跨距。该结构既可作为往复式动力机械教学样件，也可为小型复古动力装置、展馆演示设备和曲柄连杆机构方案验证提供参考。
