角磨机改装车床砂带打磨工装结构

　　这套结构围绕手持角磨机的二次利用展开，核心目标是把常规高速旋转切割打磨工具，转化为可在车床工位上稳定执行外圆砂带磨削的辅助装置。现场加工中，小批量轴类、管状工件在车削完成后，常存在刀纹残留、局部氧化皮、焊缝凸起或装配配合面粗糙度不达标的问题；若直接在刀架上固定角磨机，砂轮接触轨迹难以约束，手持操作又无法保证进给一致性，因此该附件通过独立摇臂、张紧轮和接触轮布局，将环形砂带约束在确定的磨削平面内，使车床主轴带动工件旋转时，砂带能够以稳定线接触方式包覆圆柱外圆。

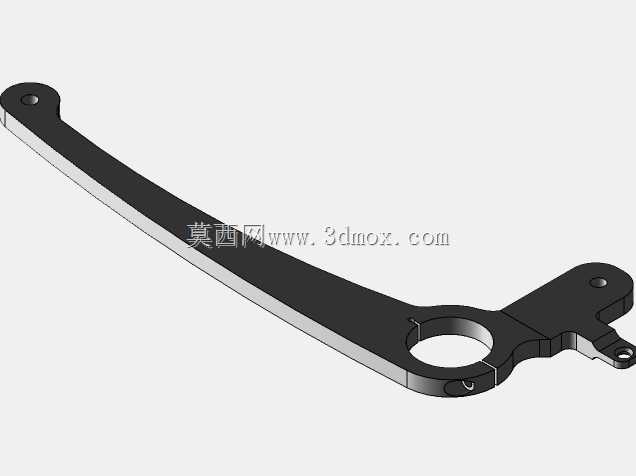

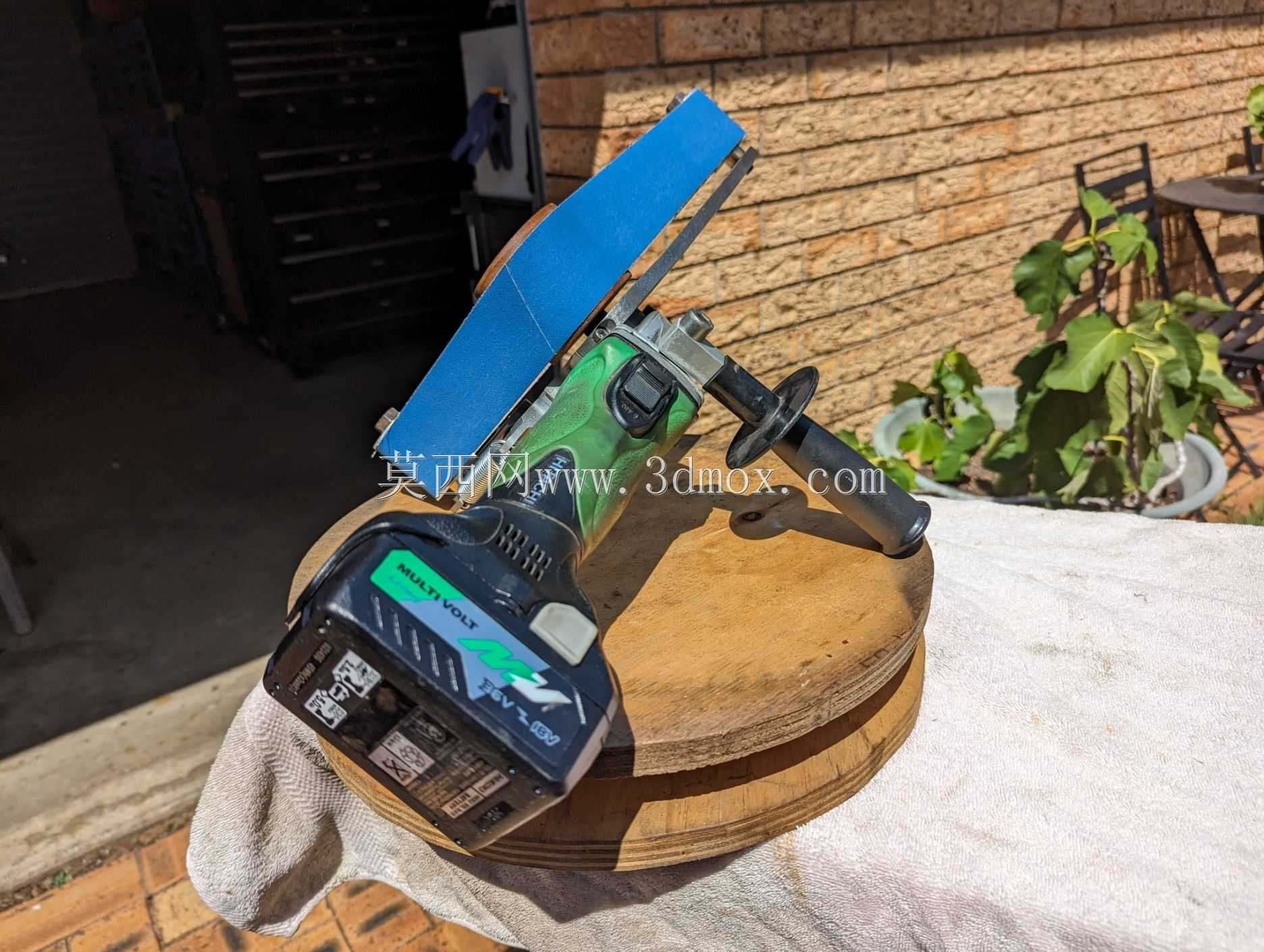

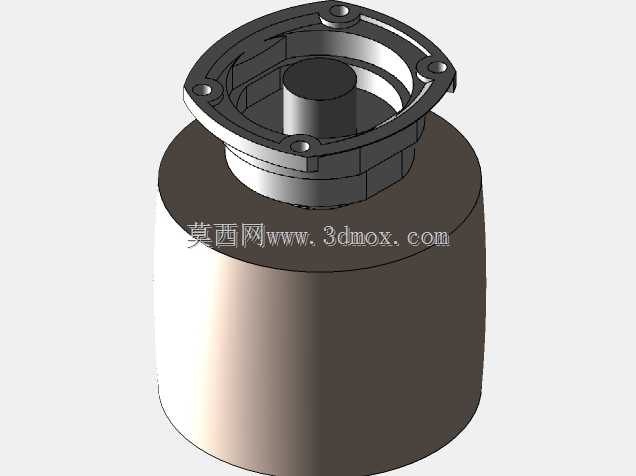

　　建模时首先要处理的是动力源边界。不同品牌角磨机的机头护罩凸台直径、锁紧螺孔位置和输出轴偏置量并不一致，示例结构针对日立机型的41毫米护罩安装位进行匹配，同时也提示松下同规格机型存在相近防护尺寸；实际复刻不能只按外观搭连杆，必须先复测护罩凸台外径、端面到砂轮中心的距离、壳体加强筋高度，再确定夹具抱箍的开合范围和避让槽。上摇臂的钻孔位置尤其关键，孔位偏差会使主动轮、从动轮和张紧轮不在同一平面，砂带运转时容易跑偏、翻边，甚至从轮缘脱出。

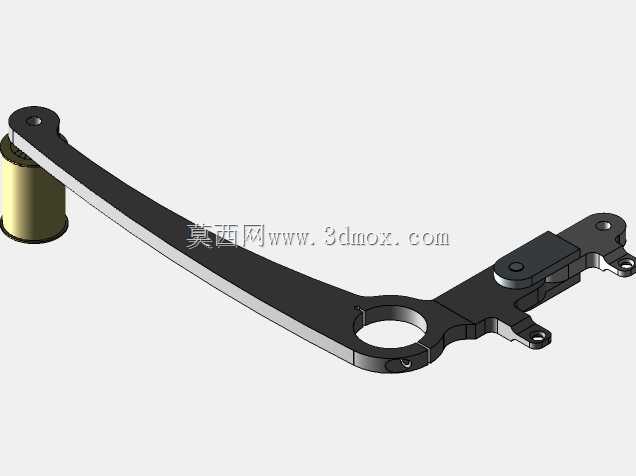

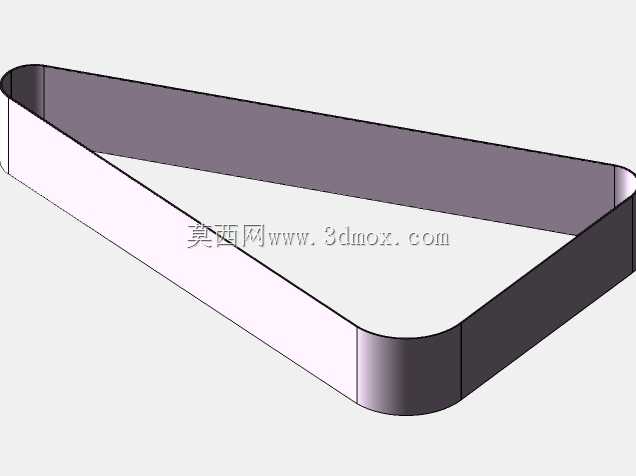

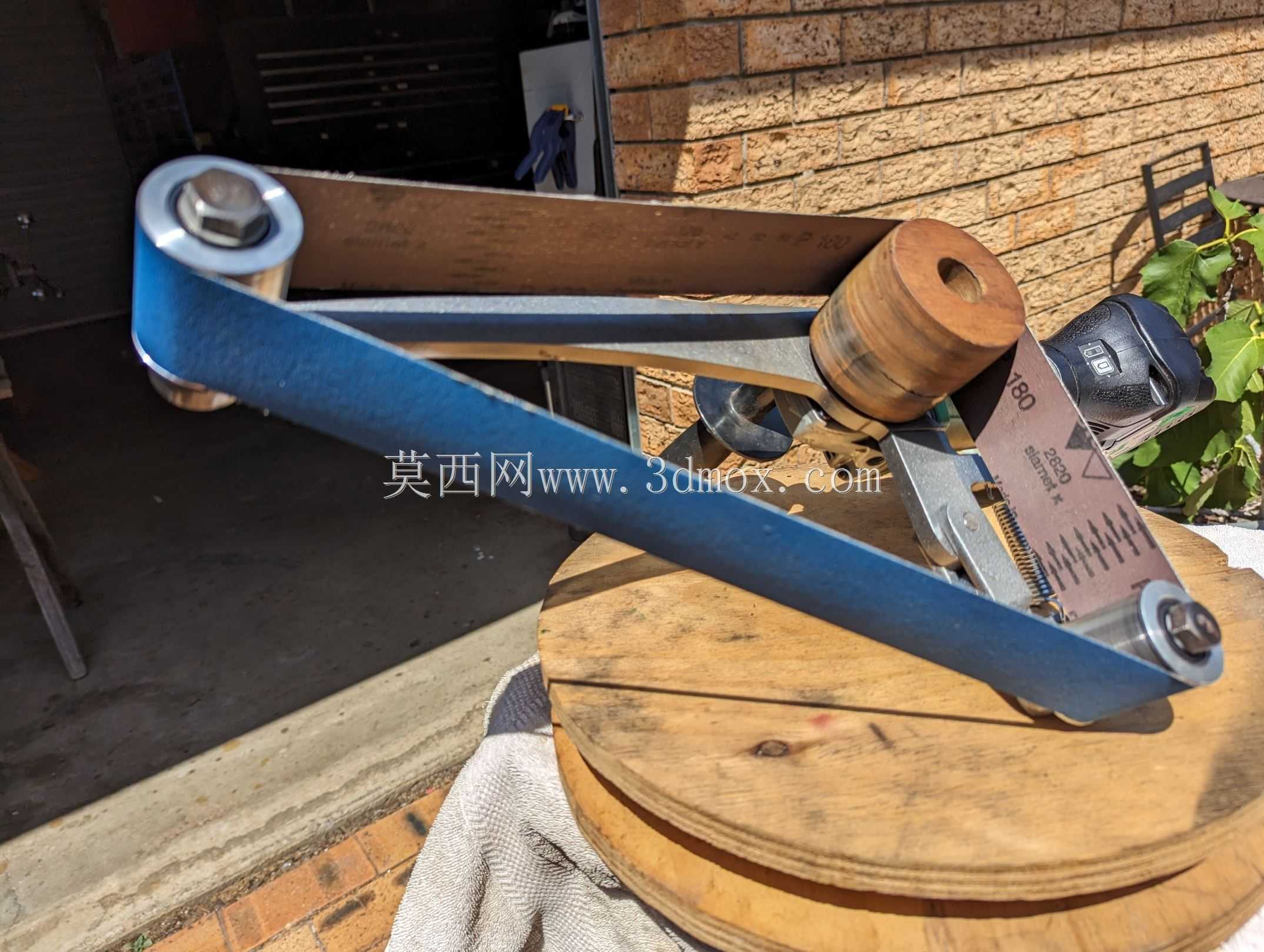

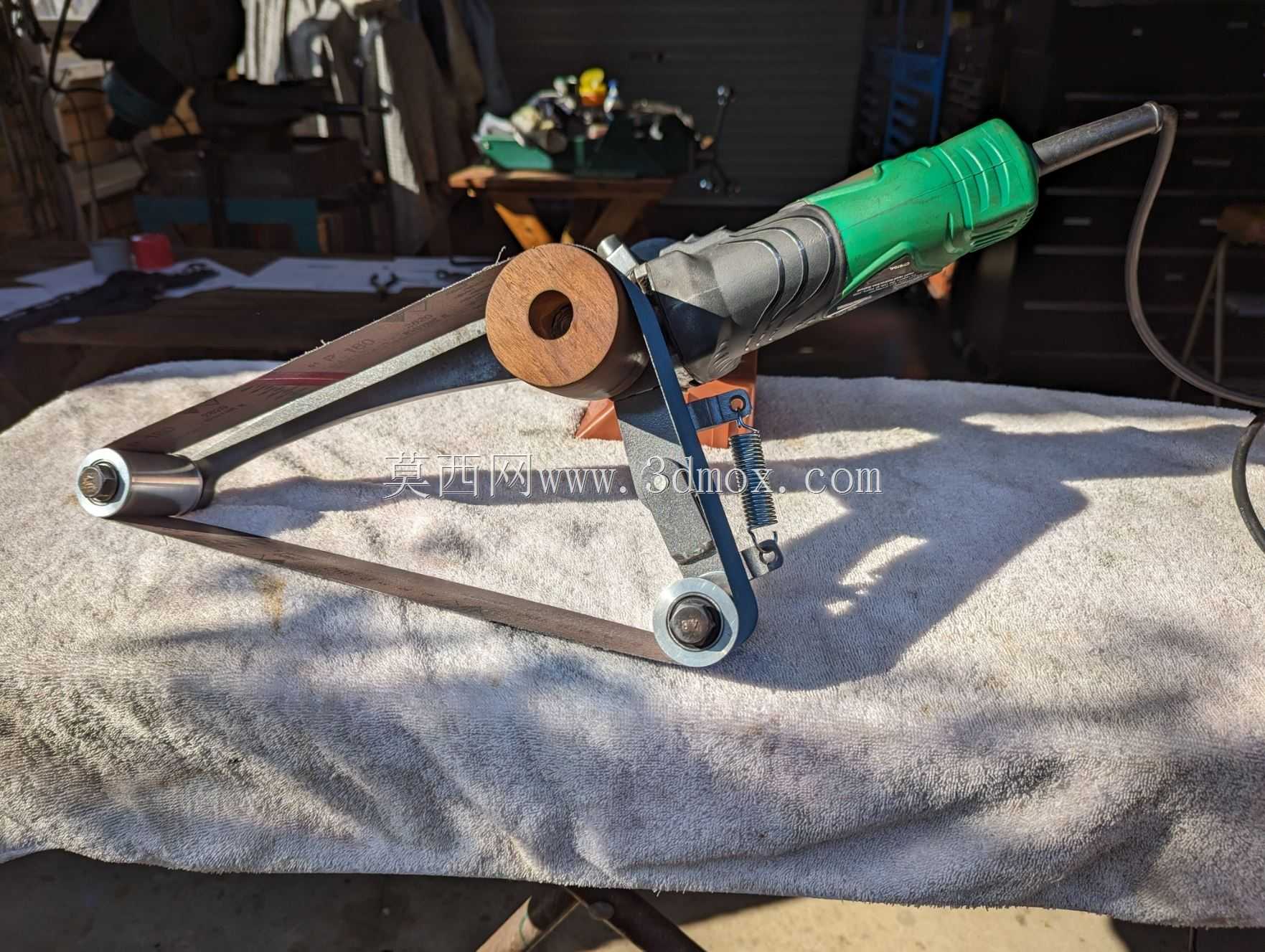

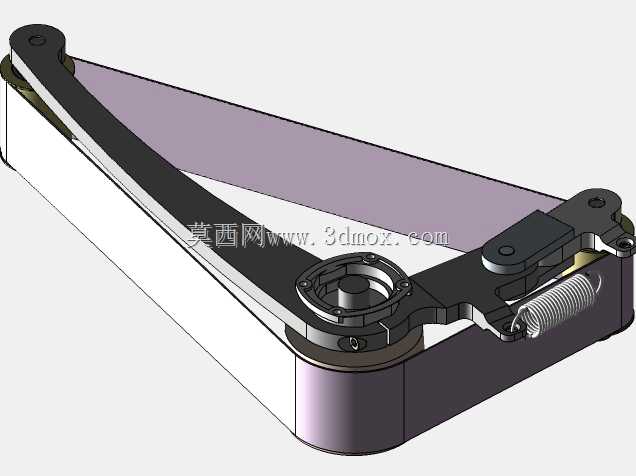

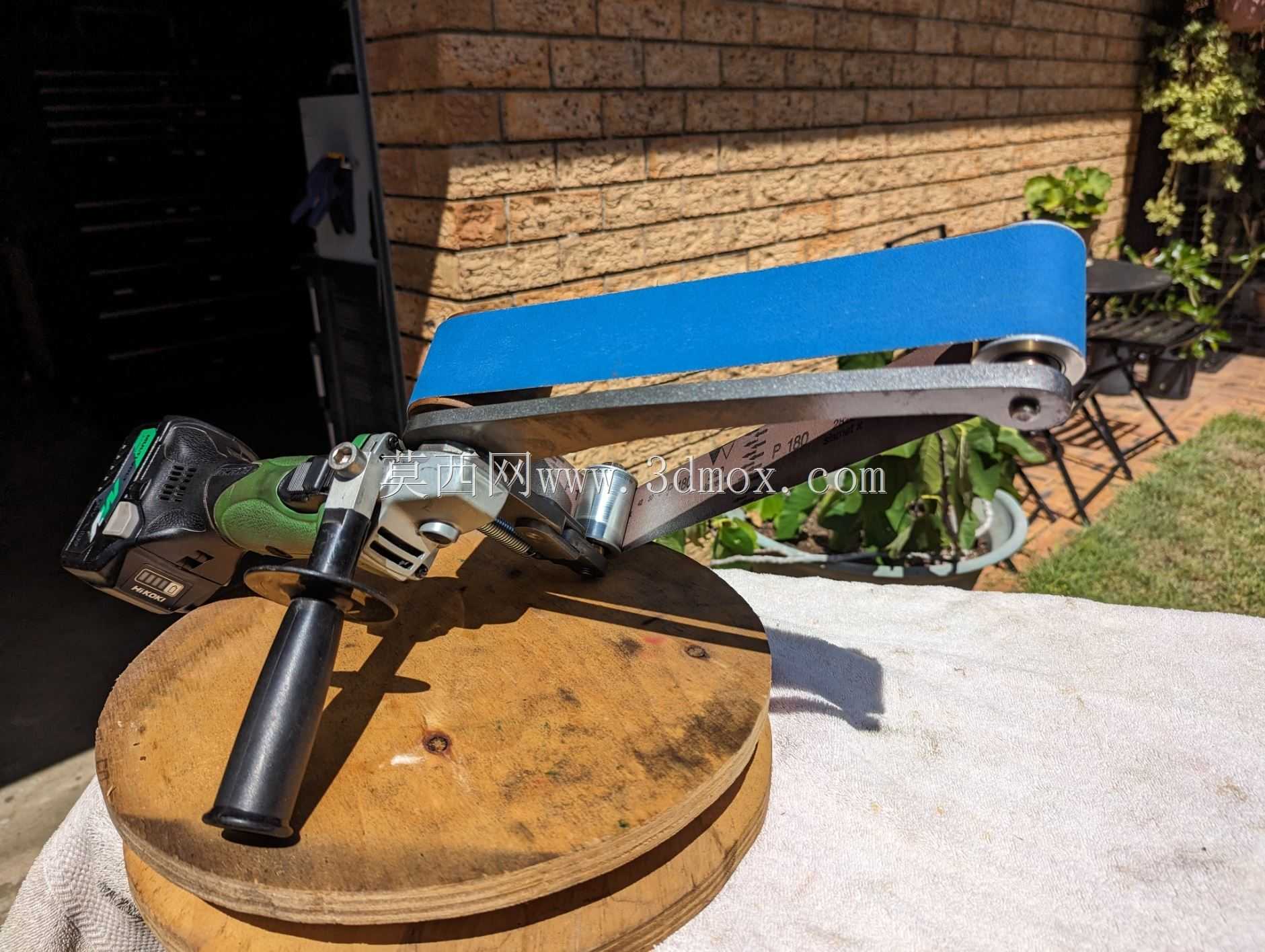

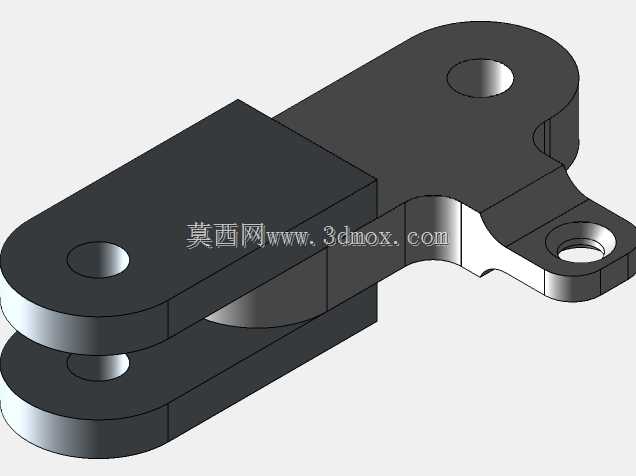

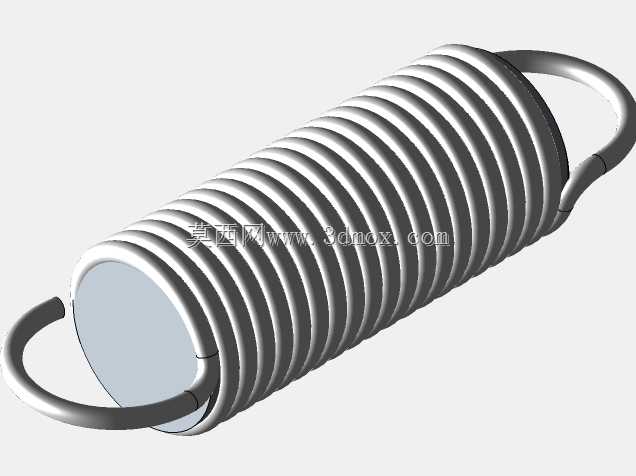

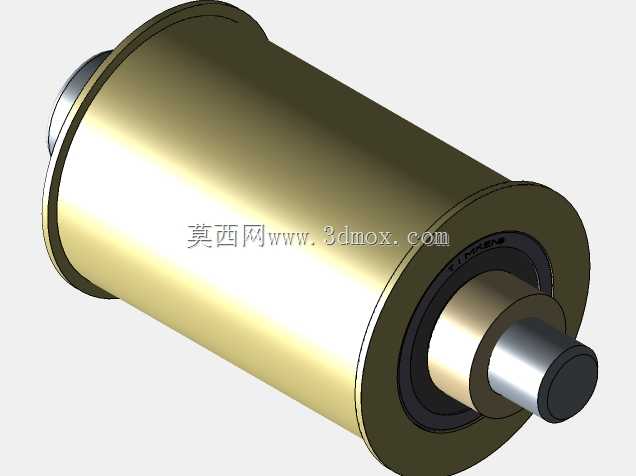

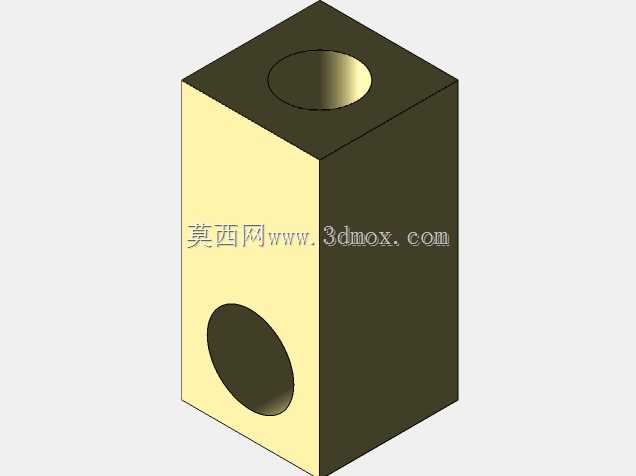

　　装置外形采用三角形轮系布置：角磨机输出端安装主动接触轮，前端设置从动滚轮，中部通过木质或金属接触轮形成磨削支撑，环形砂带绕过三轮后保持张紧。摇臂采用板材切割成型，兼顾轻量化与抗弯刚度；靠近前端轮轴处设置弹簧张紧结构，补偿砂带拉伸和磨损后的长度变化，也能在砂带受到瞬时冲击时提供小幅退让。安装边界方面，整套附件需要避开车床卡盘、刀架滑板和尾座顶尖的运动范围，磨削轮接触点应尽量靠近工件支撑区间，避免悬臂过长引起振纹。

　　功能上，它并不替代车床的硬质合金车削，而是承担精修、去毛刺、抛匀外圆和修磨管状件轮廓的工序。使用时工件由主轴低速带动，砂带工作面轻压外圆，进给量需小而均匀；对于薄壁管，接触轮硬度和压入量要谨慎选择，防止圆度变形。结构设计中还应考虑砂带更换空间、轮轴同轴度、锁紧螺母防松以及粉尘排向，护罩方向宜使磨屑远离导轨和操作者。整体方案把通用电动工具与车床装夹环境结合，适合维修车间、单件试制和教学加工场景，建模重点不在复杂曲面，而在轮系中心距、张紧行程、安装基准和现场干涉关系的准确表达。
