复古老虎机造型垃圾投放收纳装置

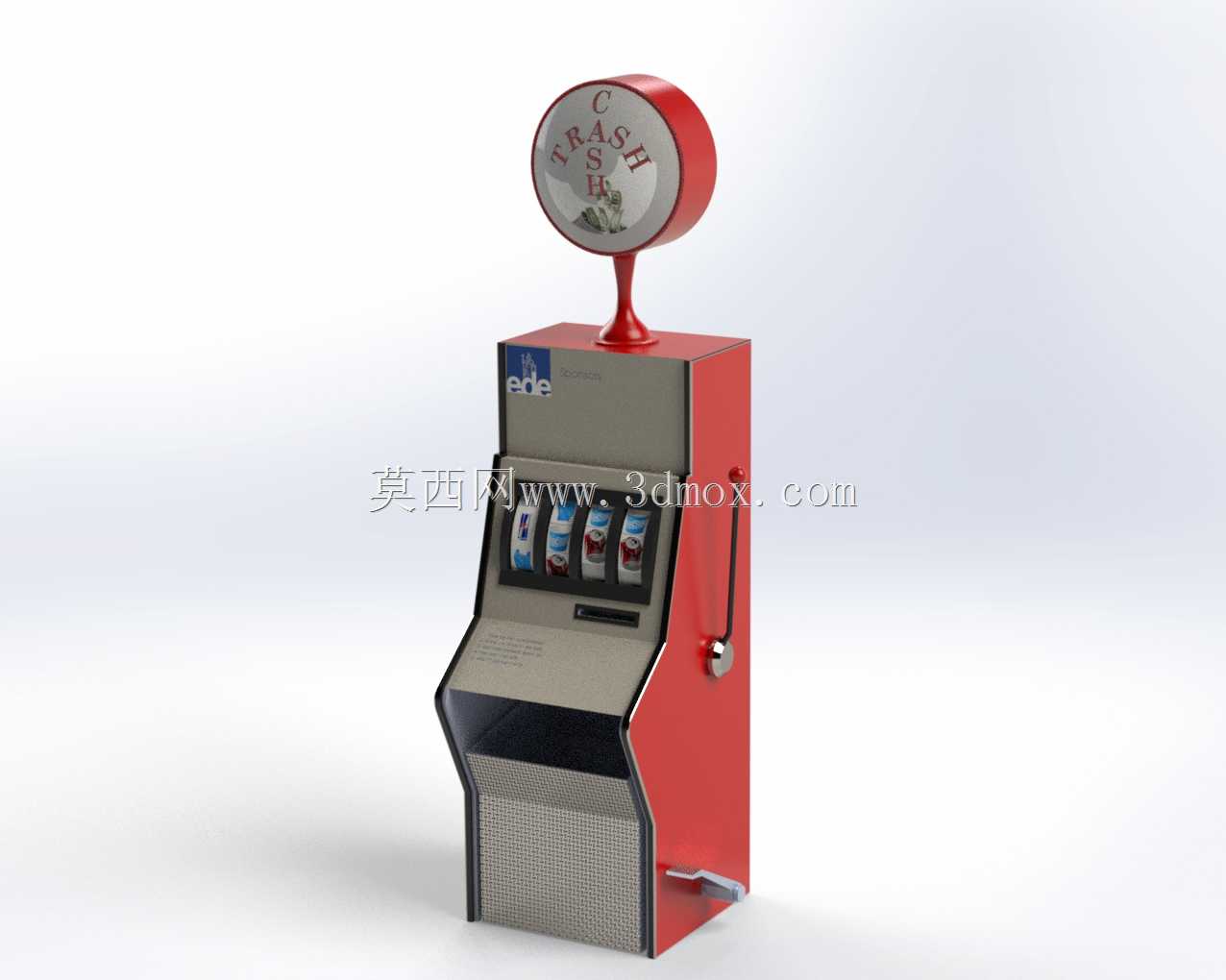

　　这套装置把商用游艺机的经典视觉符号和公共区域垃圾收纳功能结合在一起，主体采用立式窄身钣金柜体布局，整体占地控制在较小范围，适合放置在电玩城、主题餐厅、复古商街、影院等候区这类人流密集且需要强化场景氛围的场所。柜体下部预留大容积收纳腔，前方面板做内凹投递口，使用者可以顺手把纸屑、包装、空瓶等废弃物投入腔内，底部格栅区域对应内胆取放位置，日常清运时只需打开侧部或背部限位结构，就能抽出内胆完成清理，不需要拆解上部装饰组件。

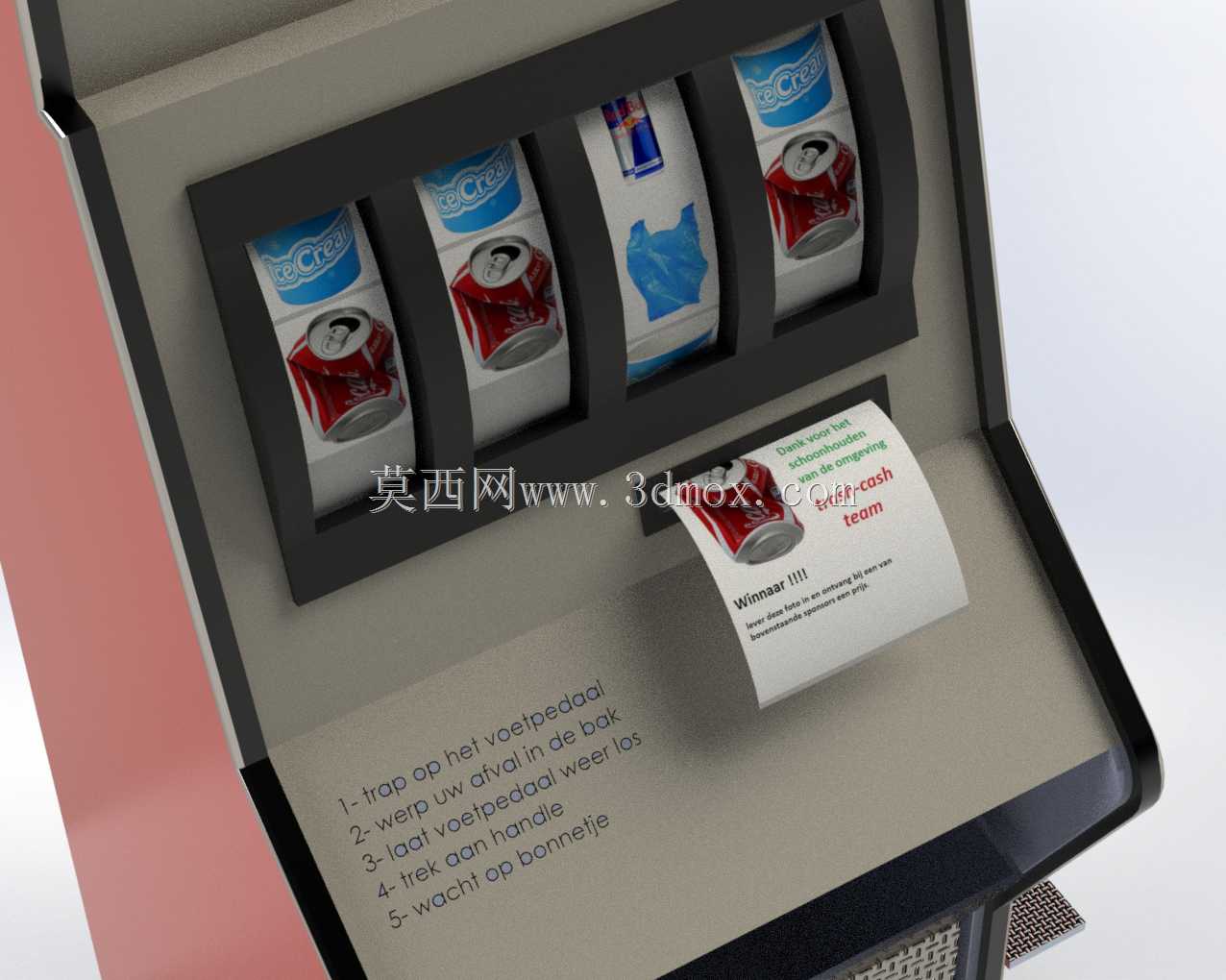

　　从结构拆分来看，外壳主体用折弯钣金拼焊成型，正面红色侧板做折线收边，既提升薄板刚性，也避免锐边外露；中部灰色操作面板复刻老式拉杆老虎机的交互区，三个滚轮视窗、印刷标识和侧面金属拉杆都按外观件处理，拉杆末端配球形握把，转动和拉动行程都做了限位，避免把玩时过度拉扯造成连接座松动。顶部圆形招牌通过细颈立柱固定在柜体顶面，圆牌双面印刷主题字样，外圈套红色卷边护圈，立柱根部加补强三角板，防止人流碰撞后出现歪斜。

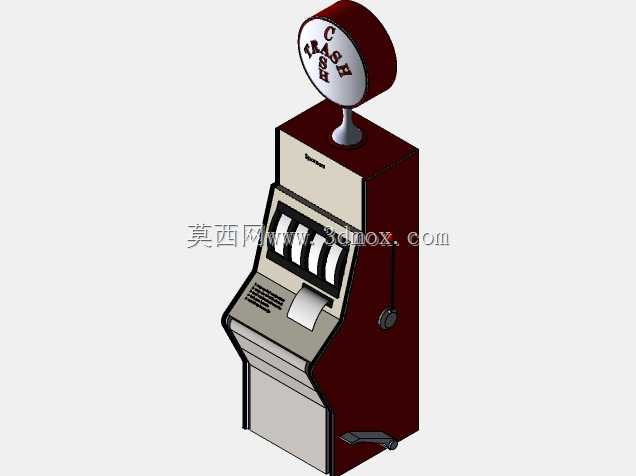

　　建模时先按柜体总高、宽度和深度搭出基础包络，再把内胆容纳空间、投递口高度、操作面板视窗位置逐层切分。投递口上沿高度参考成年人站立顺手投放的区间，顶部招牌最高点单独标注，避免现场布置时碰到吊灯或门头横梁；柜体底面四个角预留防滑脚垫安装位，背部靠墙一侧留出散热和检修间隙，侧面拉杆摆动范围内不布置突出螺丝，防止剐蹭衣物。滚轮视窗背后不需要复杂传动机构，仅保留装饰轮片和固定轴位，重点控制面板开孔与印刷件的装配间隙；拉杆转轴处用衬套降低磨损，连接座用螺钉锁附在钣金加强梁上，而不是直接固定在薄面板上。

　　外观分色遵循红、灰、黑三段式比例，红色侧板负责远距离识别，灰色中段承载操作界面，黑色投递区和底部格栅形成视觉重心。顶部圆牌、侧面拉杆、滚轮图案共同强化游艺机辨识度，而实际功能始终围绕垃圾收纳展开，装饰件与功能仓互不干涉，既方便钣金下料、折弯和表面喷涂，也便于后期更换磨损的外观小件。
