木工圆锯多片裁板锯床结构

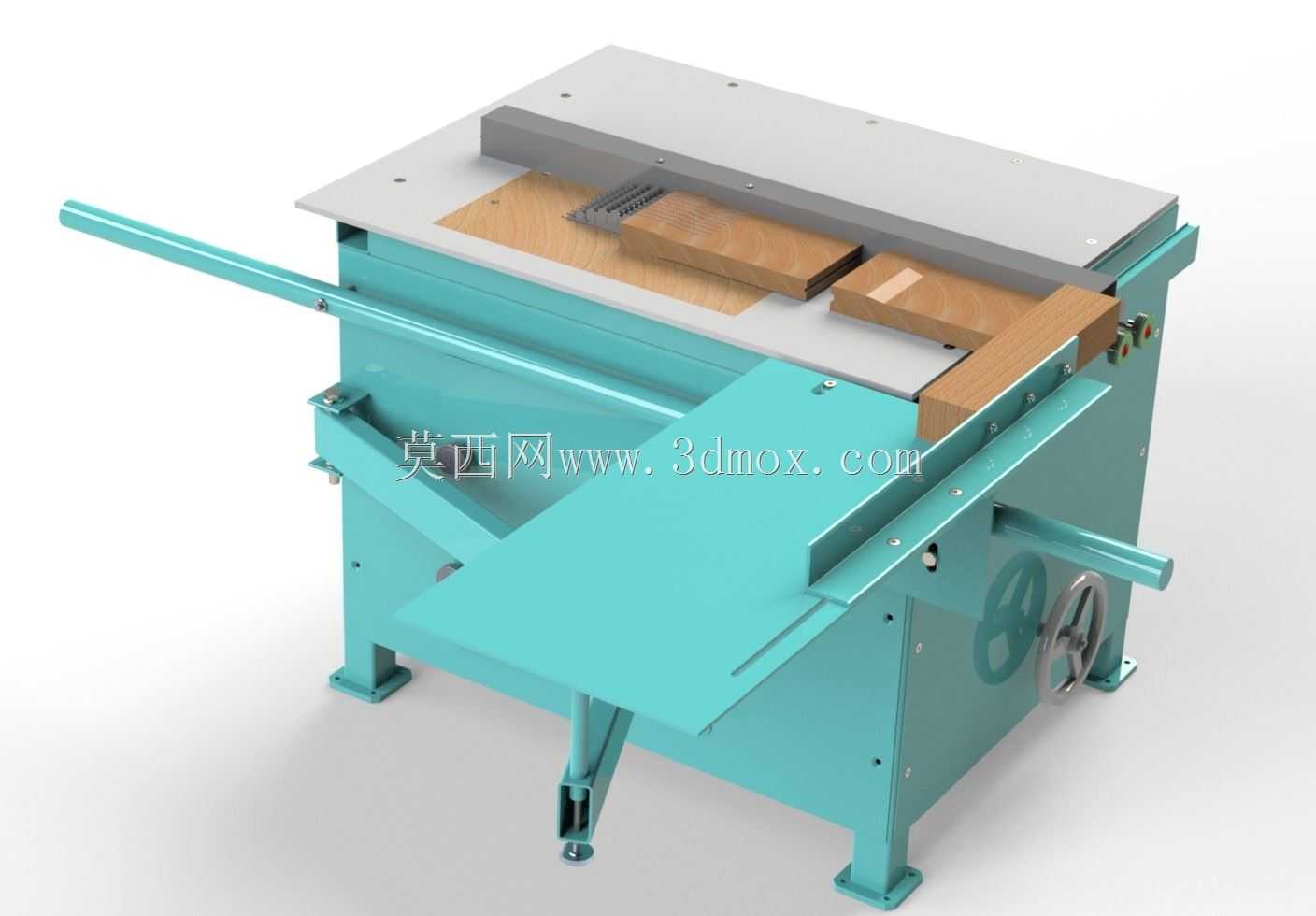

　　该设备面向木制品加工车间的批量裁板工序，常见于家具厂、木托盘生产线、包装木箱加工点以及建筑木方定长切断场景，核心作用是把成叠板材或长条木料沿进给方向一次分切为多条定宽料，相比单片台锯反复推料，多锯片并行裁切的节拍更稳定，也减少了工人多次对位的操作强度。床身采用箱型焊接机架作为承载基础，侧板围合形成封闭腔体，既容纳锯轴传动组件与排屑空间，也为台面提供刚性支撑；机架底部预留可调支脚，安装时可根据地面平整度微调水平，避免锯切过程中台面倾斜导致裁切面偏斜。工作台面分为固定托料区与锯切开口区，台面铺设耐磨衬板，木料推送时摩擦阻力小，长期使用后衬板可单独拆换，不必整体更换台面板；靠山导轨沿台面横向布置，配合可锁紧的定位挡板，

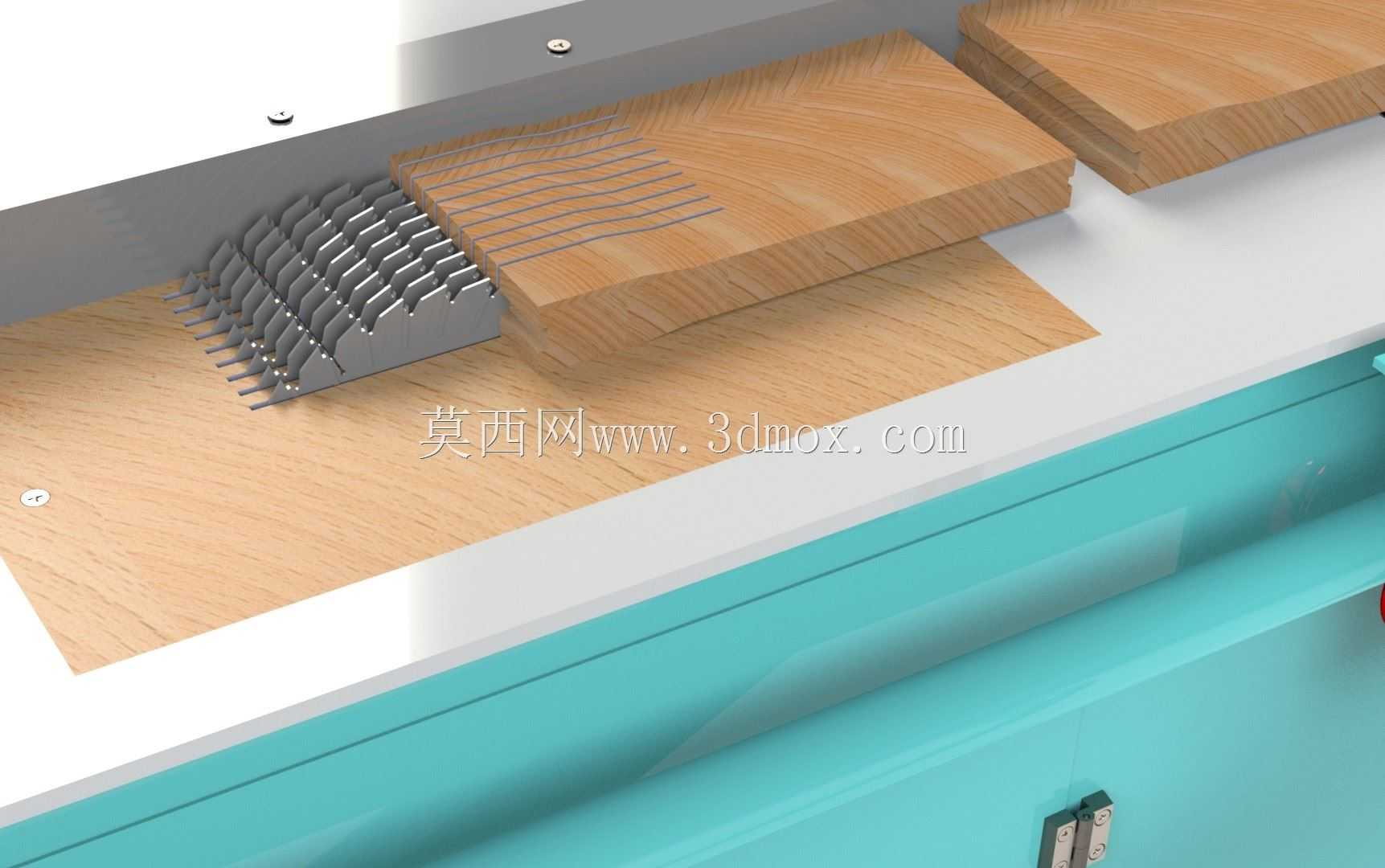

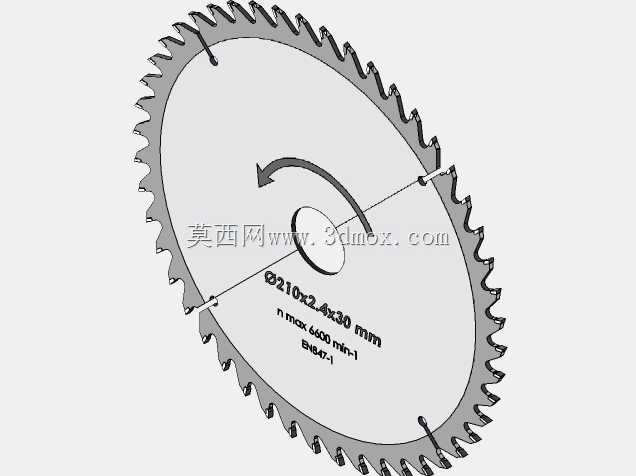

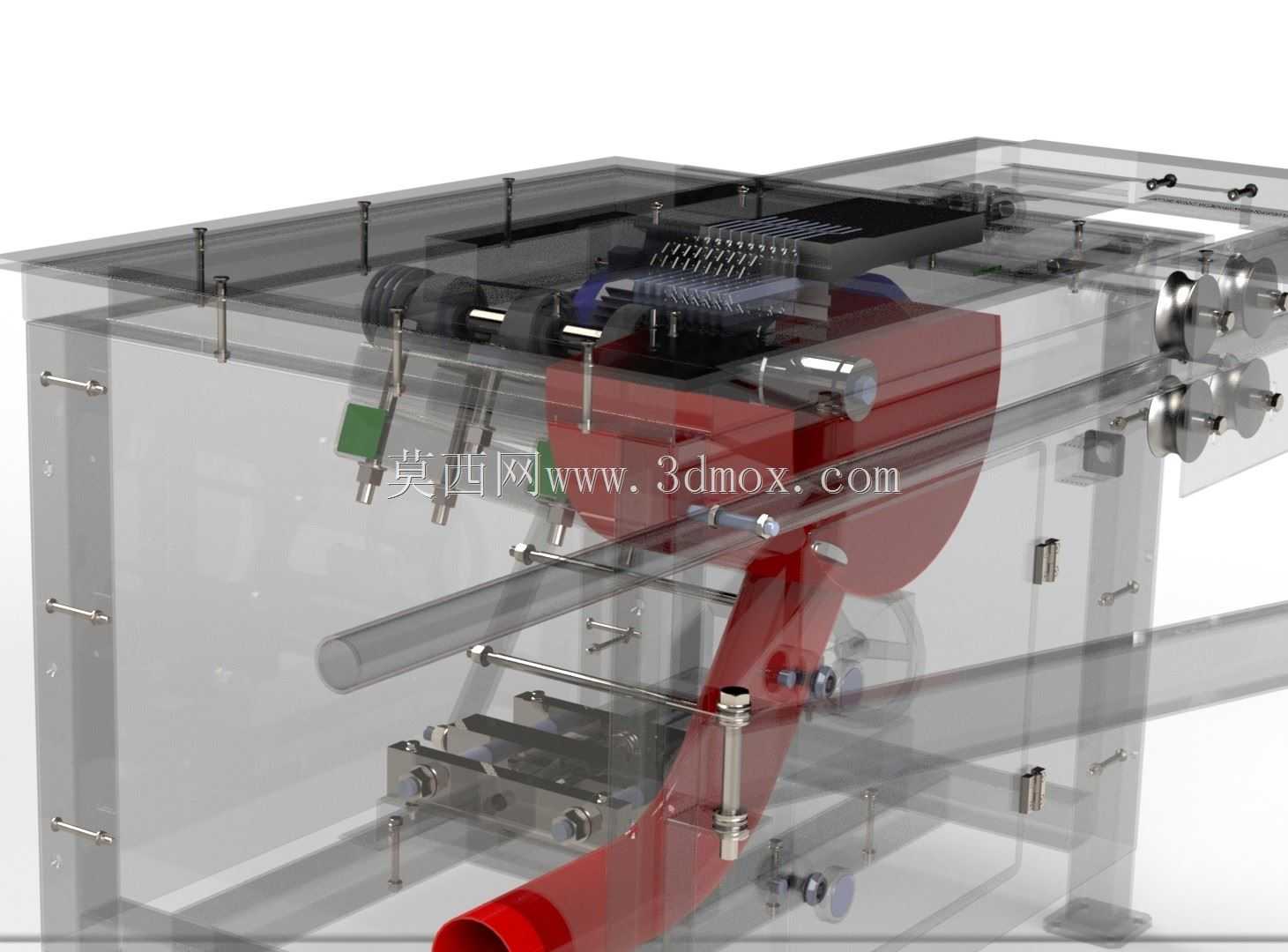

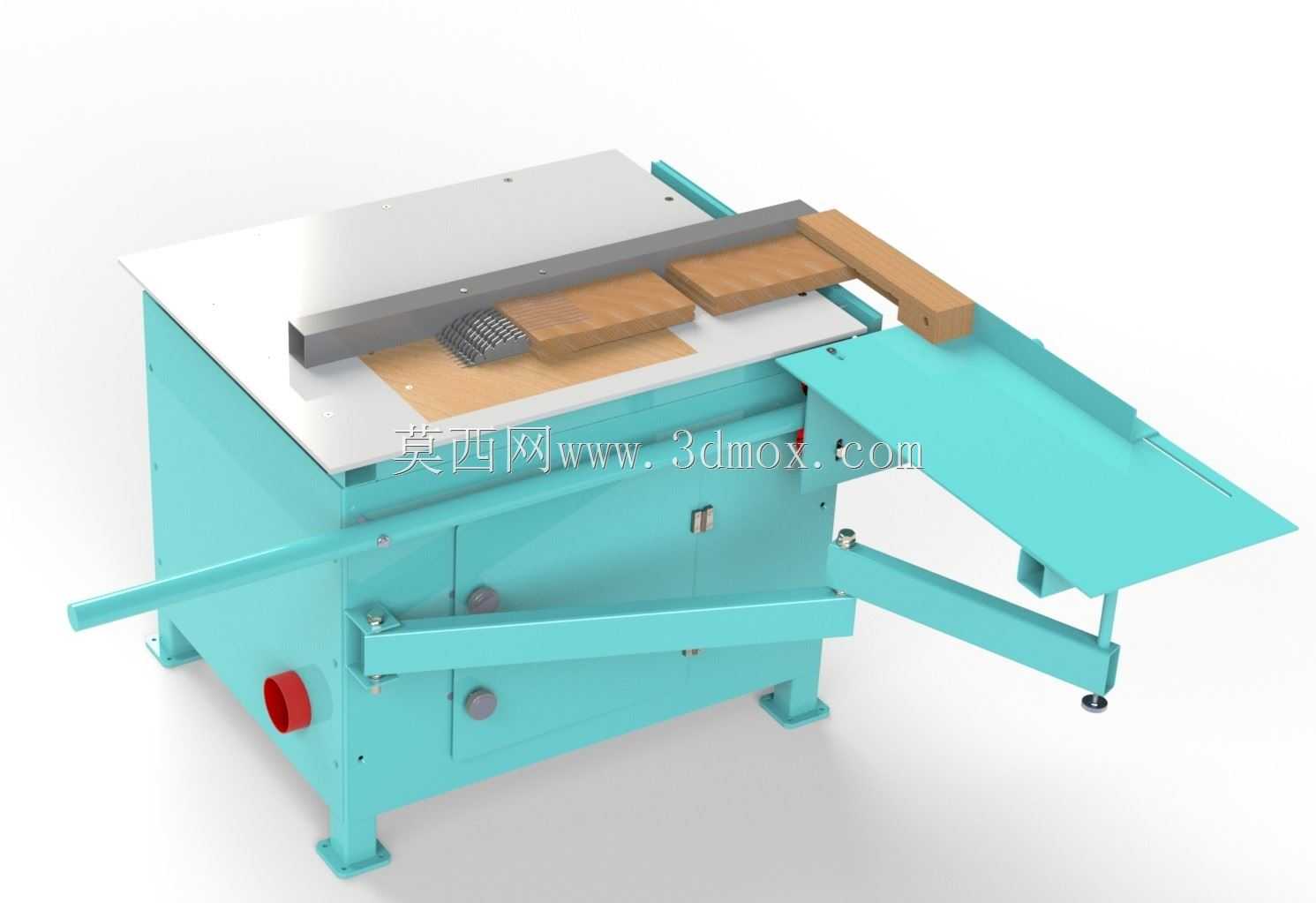

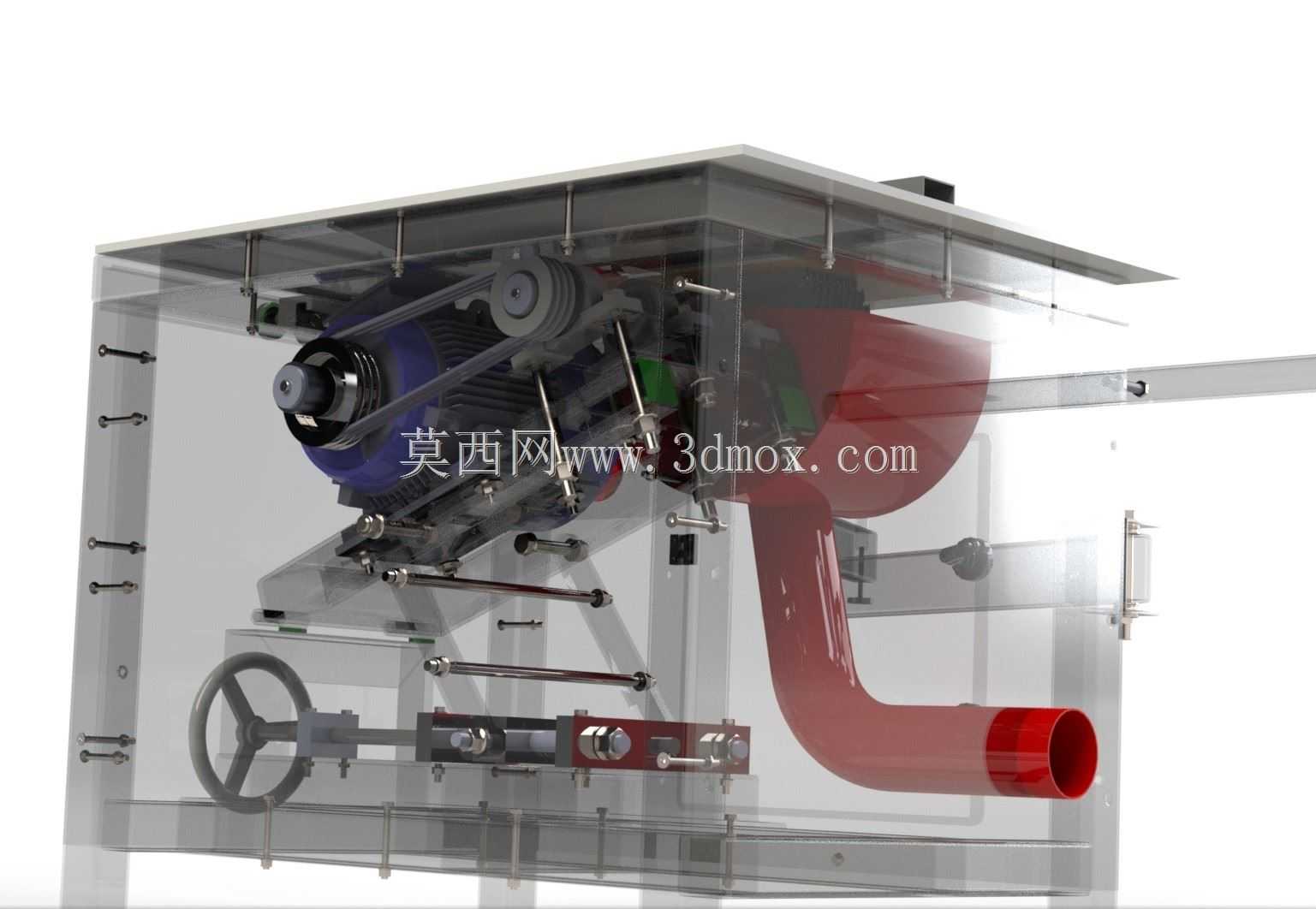

　　工人进料前按目标料宽调整挡板位置，锁紧后整批木料裁切宽度一致性有保障。进料侧延伸出长托料臂，用于承托超长板材，避免薄板悬臂下垂造成送料偏移；出料侧设置倾斜导料板，裁好的木条沿导板滑向集料位，减少人工接料频次。锯片主轴隐藏在台面下方，多片锯片按裁切间距套装在轴上，片间通过隔套控制宽度，更换隔套即可调整出料规格；主轴端部配置手轮调节结构，可控制锯片伸出台面的高度，适配不同厚度木料，避免锯片过量外露带来的安全隐患。传动区外侧布置带轮与护罩，锯切产生的木屑通过台面落料口进入机架下部腔体，可外接吸尘管路集中排屑。整机布局把操作人员站位留在进料侧，控制件靠近手部可达范围，推送木料时双手远离锯切区；机身外形方正，

　　占地边界以台面和两侧托臂为最大轮廓，安装时需在进料、出料方向预留木料周转空间，侧面留出锯片维护与隔套更换的操作距离。三维结构中机架、台面、靠山、托臂、导料板、主轴调节手轮和支脚均按实际装配关系搭建，可用于木工锯床方案校核、非标裁板设备改型以及车间布局干涉检查。
