开源全向球形感应电动机结构设计

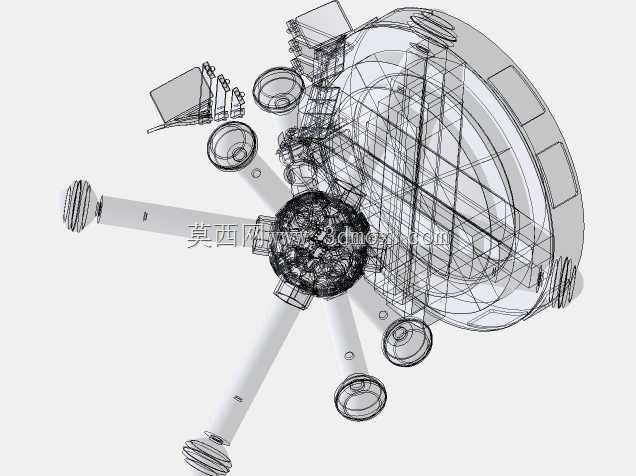

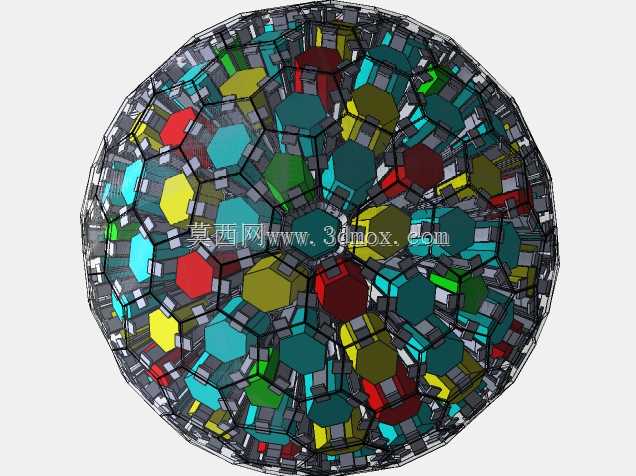

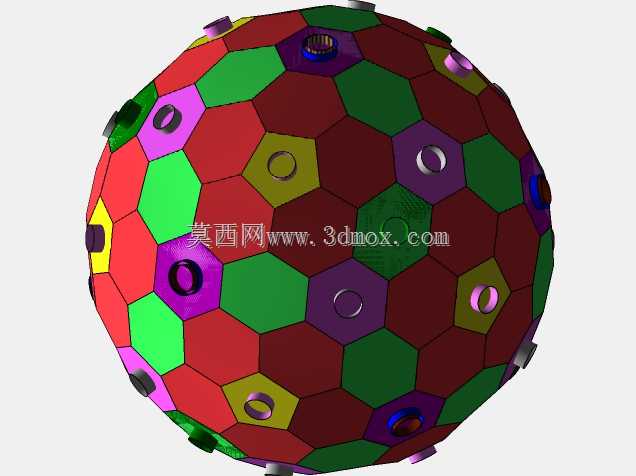

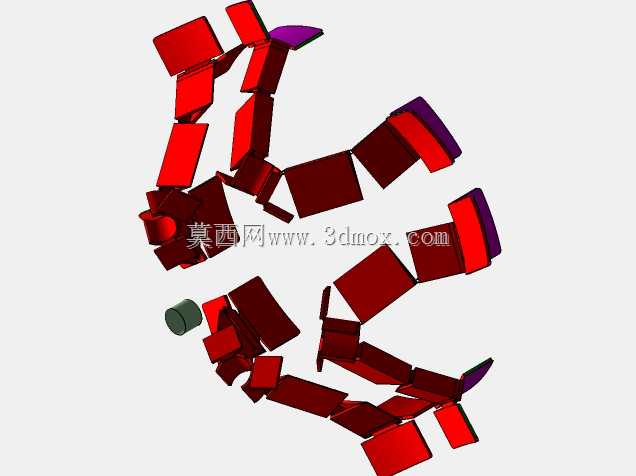

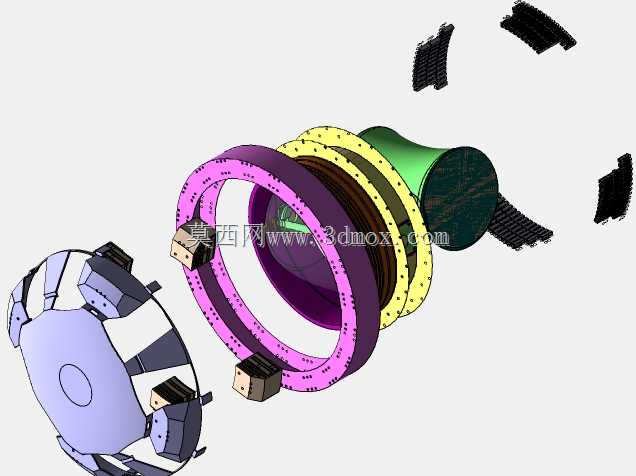

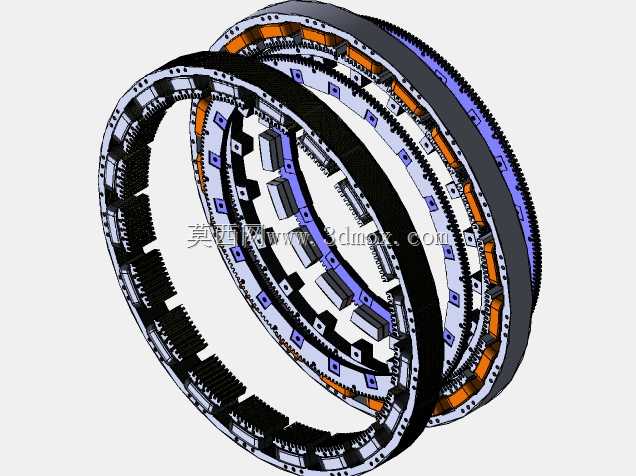

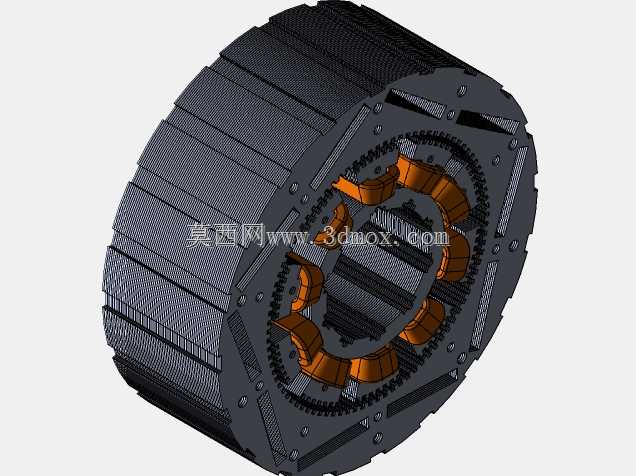

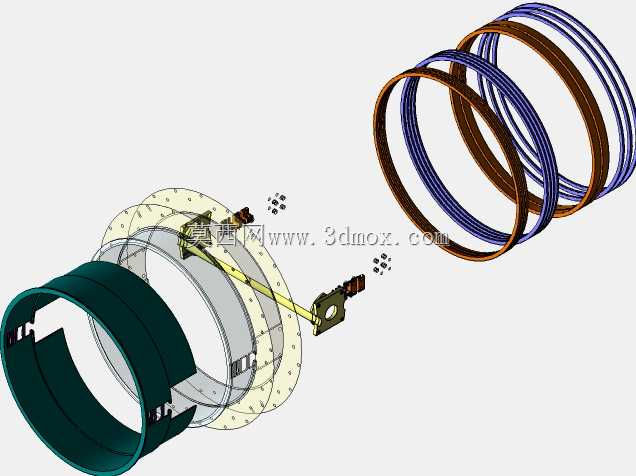

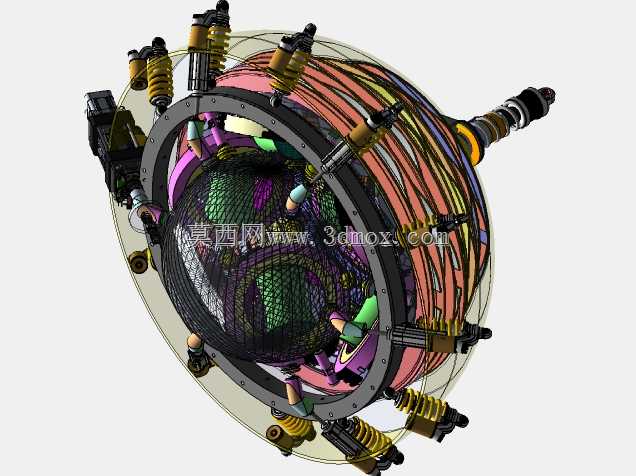

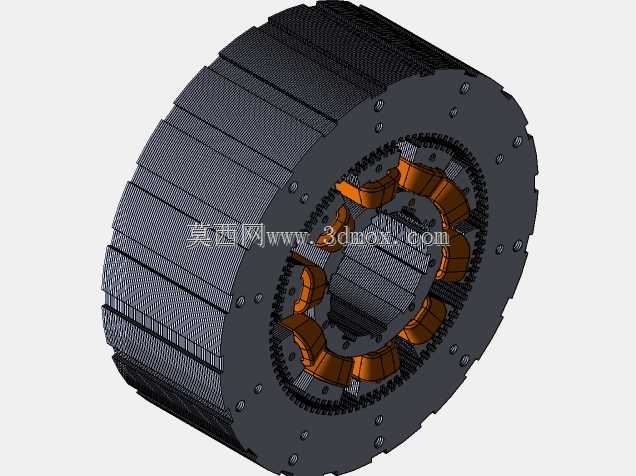

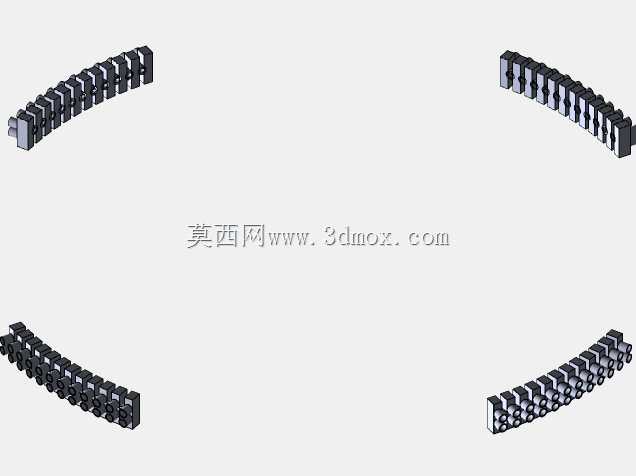

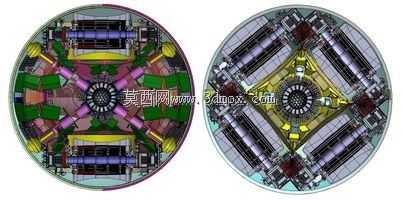

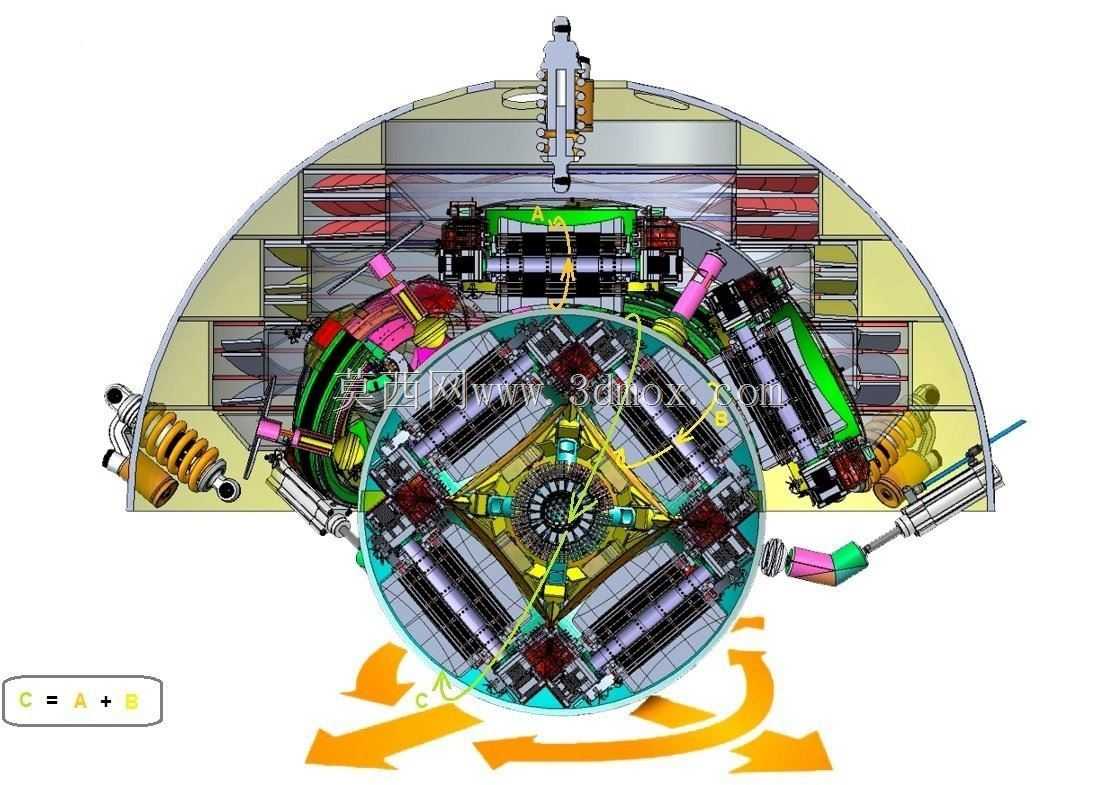

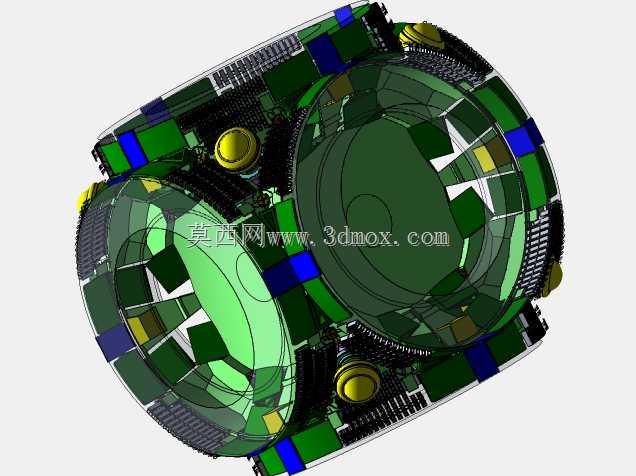

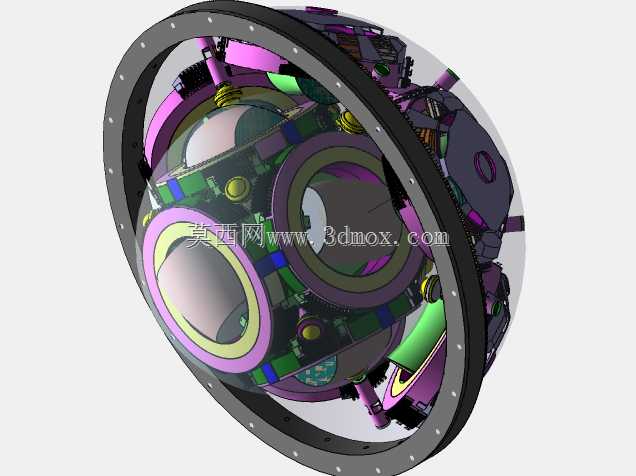

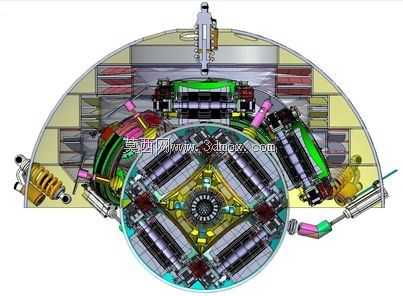

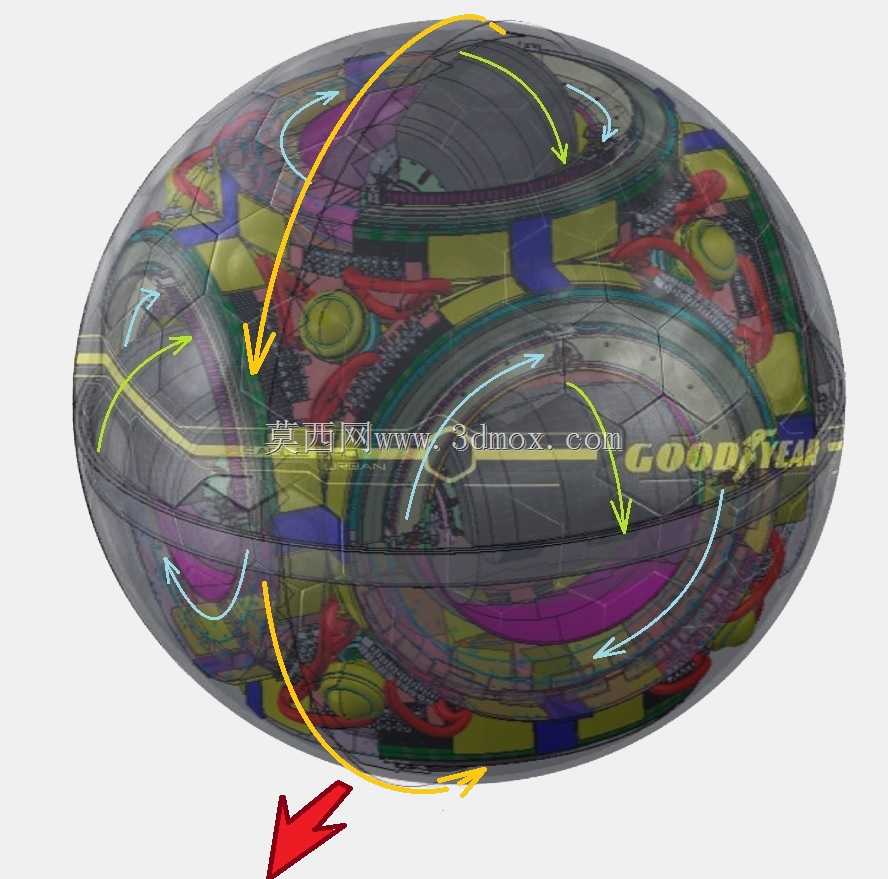

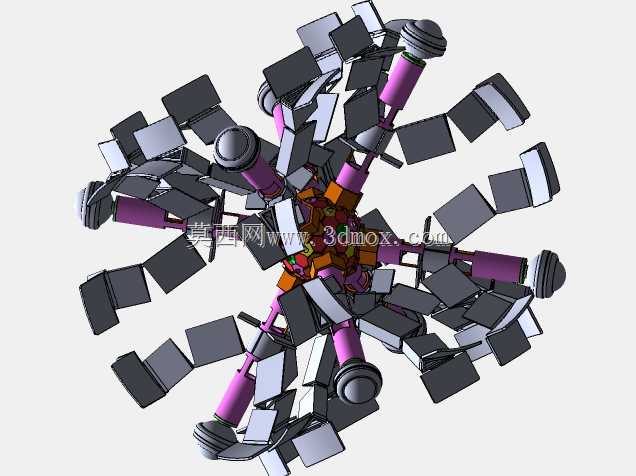

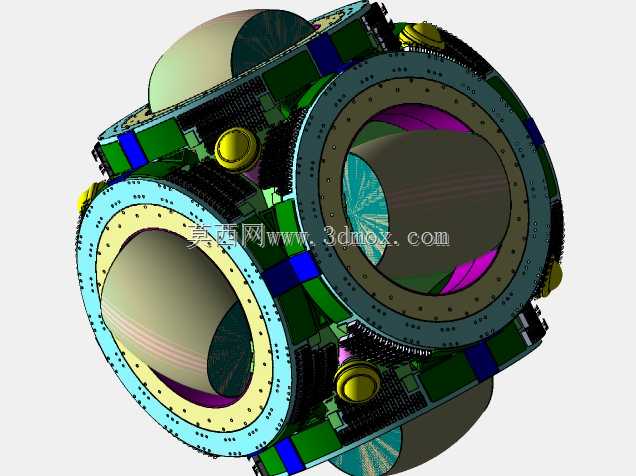

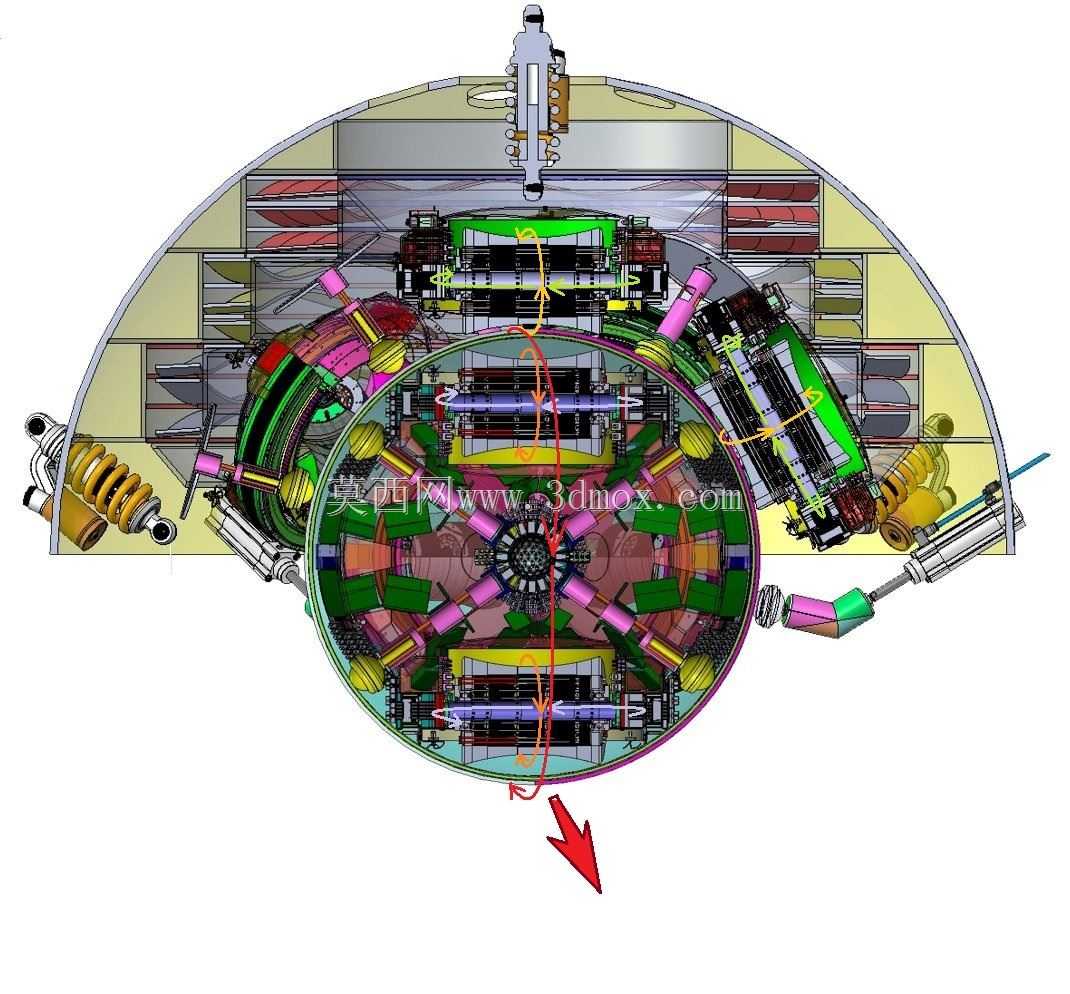

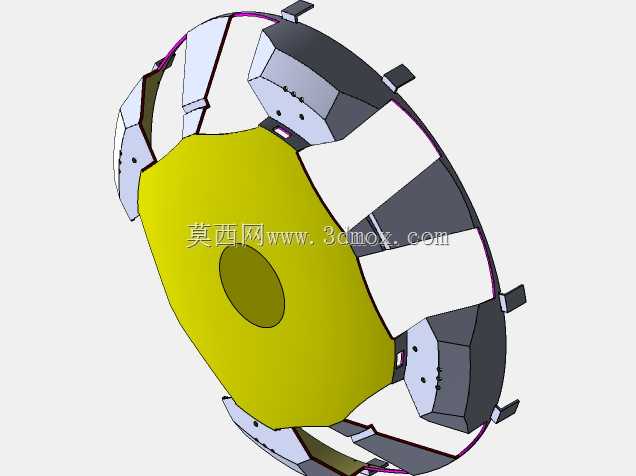

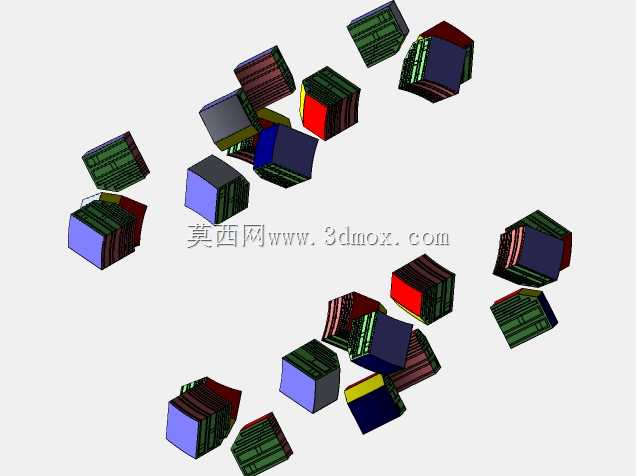

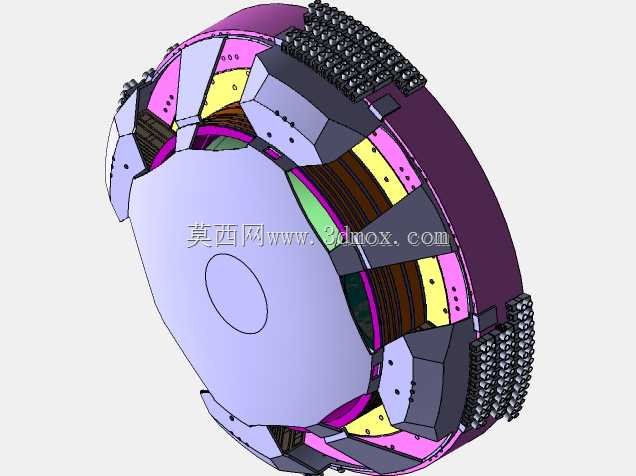

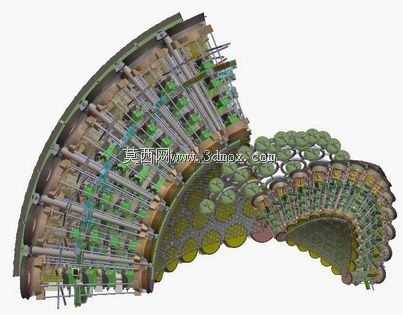

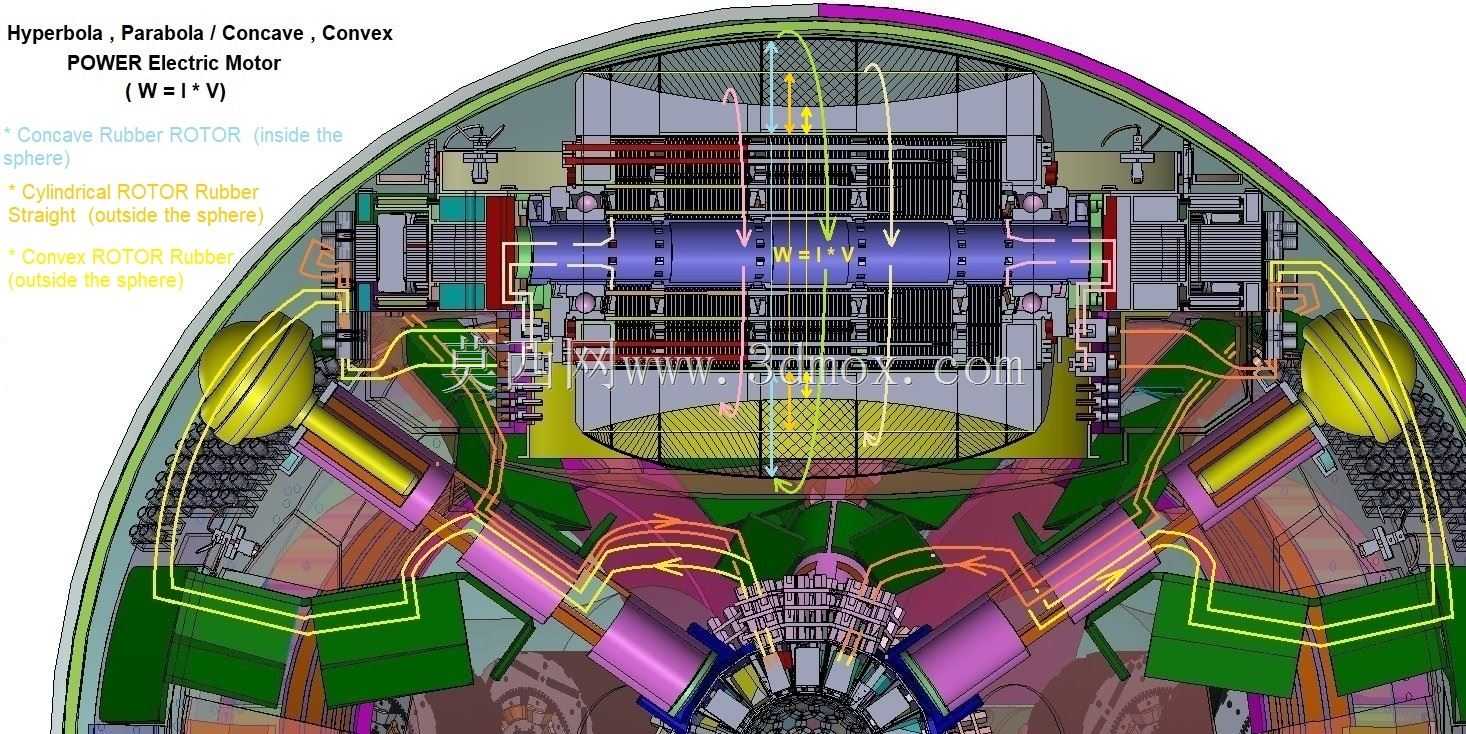

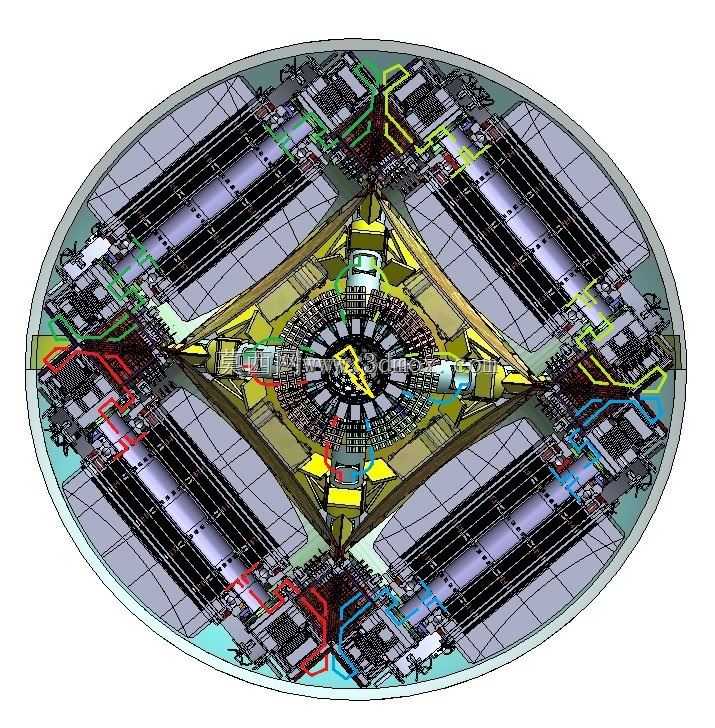

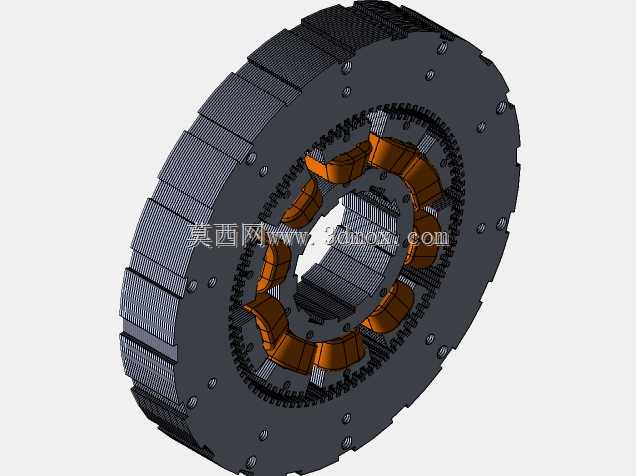

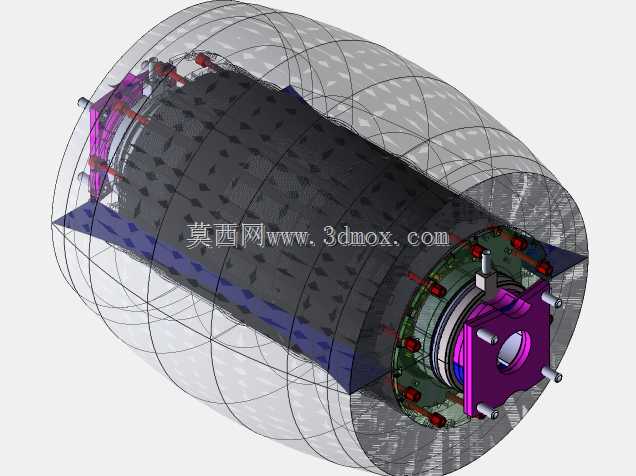

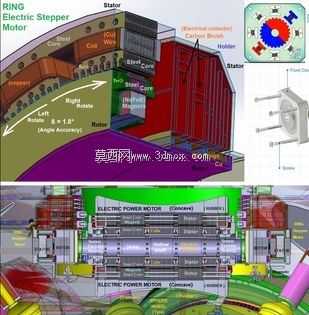

　　这款球形全向驱动电机的结构设计，核心瞄准狭小空间内的多自由度动力输出场景，区别于传统单轴输出电机仅能提供绕固定轴的扭矩，该结构可实现球体输出端在三维空间内任意方向的转动驱动，无需额外搭配多组正交布置的传统电机与转向传动机构，就能完成全向姿态调整与动力输出，在紧凑空间移动机器人、全向作业平台、特殊姿态调整工装这类对安装体积、自由度数量要求严苛的场景中，能大幅缩减动力单元的整体占用空间，省去复杂的传动换向结构带来的间隙与效率损耗。从结构布局来看，定子组件采用多段模块化拼接的环形阵列布局，沿球形转子的外周均匀分布多组感应驱动单元，每组单元独立对应一个方向的电磁驱动回路，可通过不同单元的电流配比控制，实现转子输出扭矩的矢量合成，

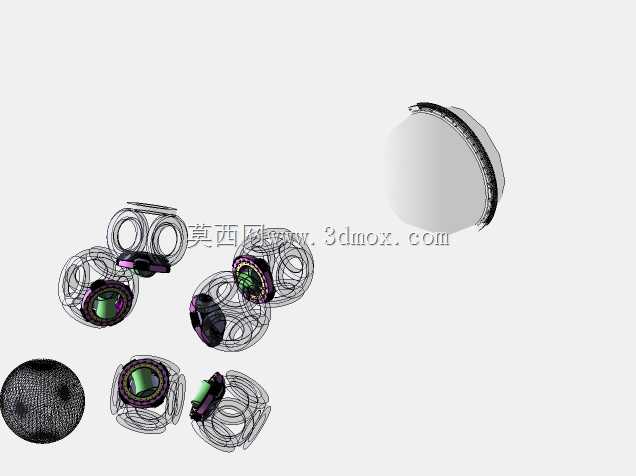

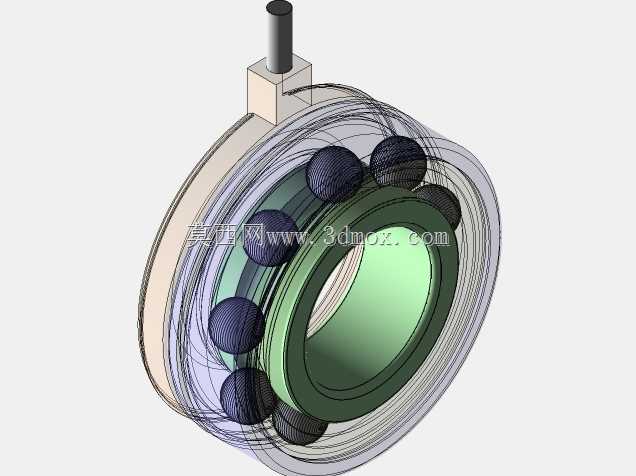

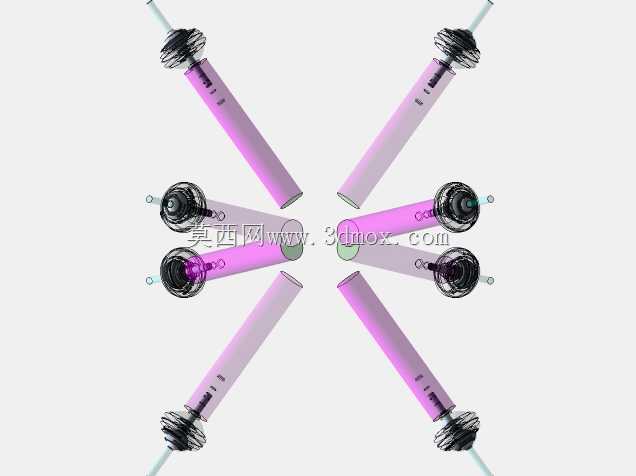

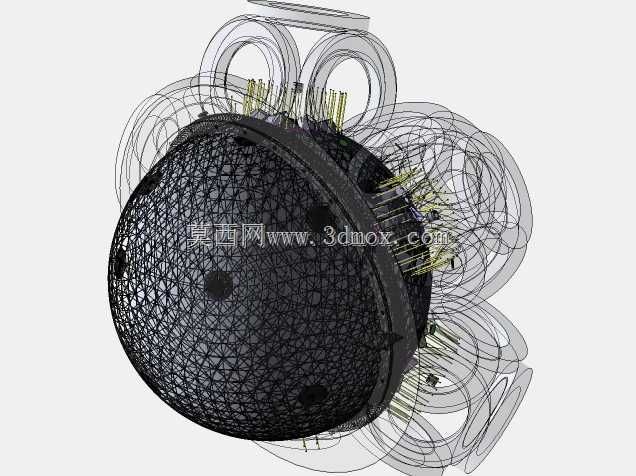

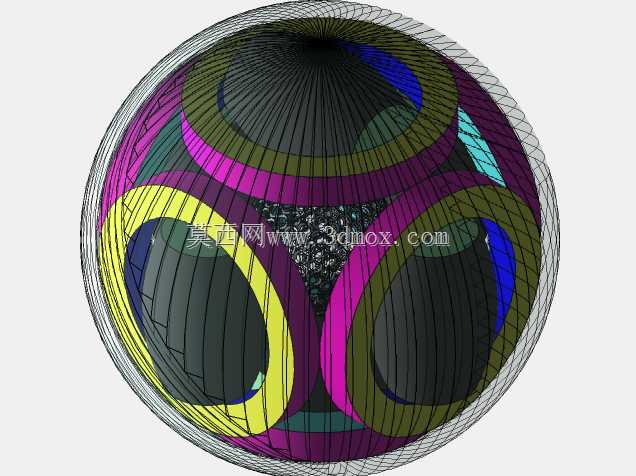

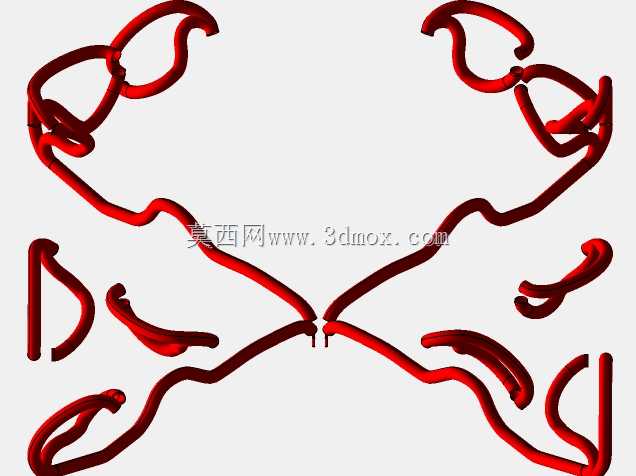

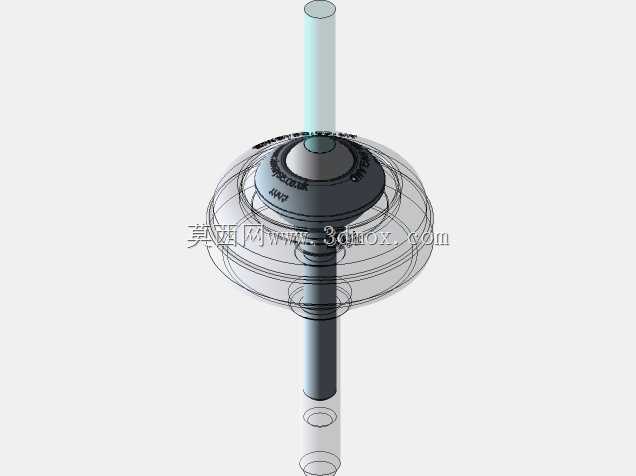

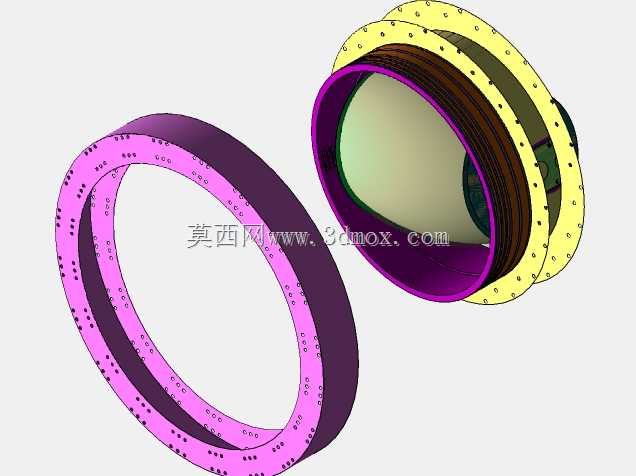

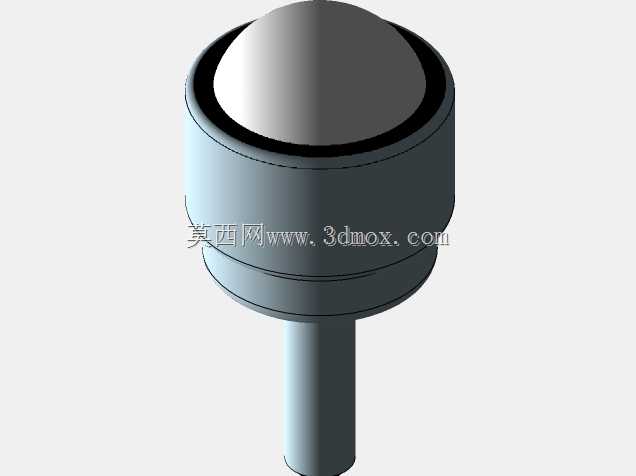

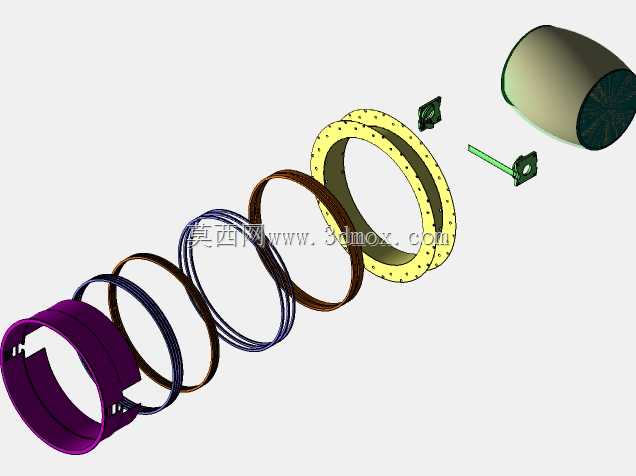

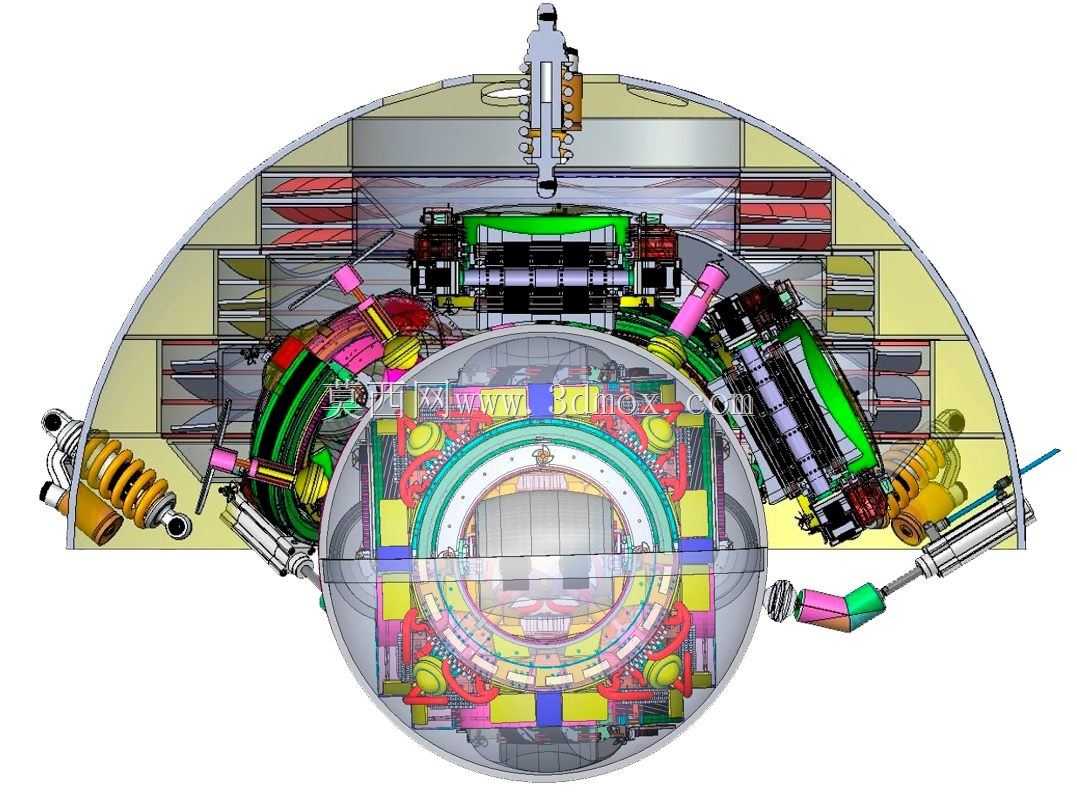

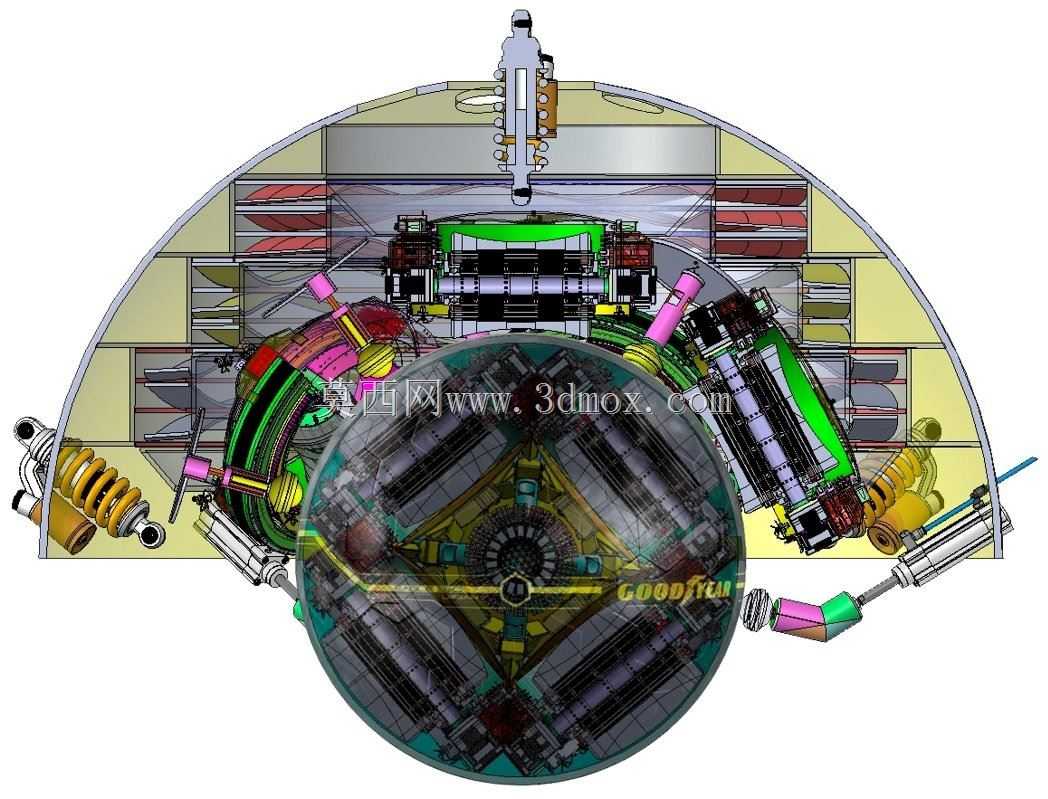

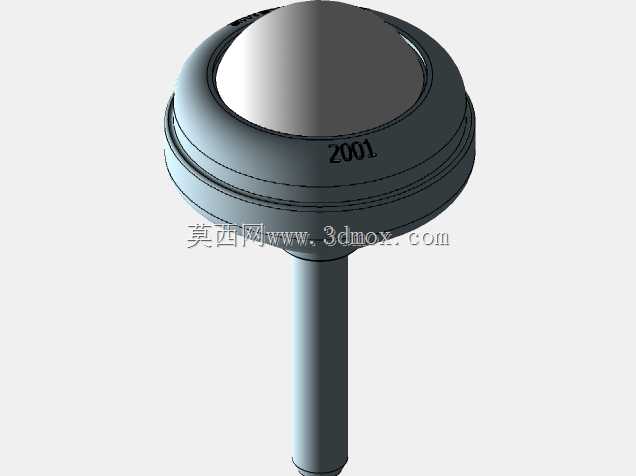

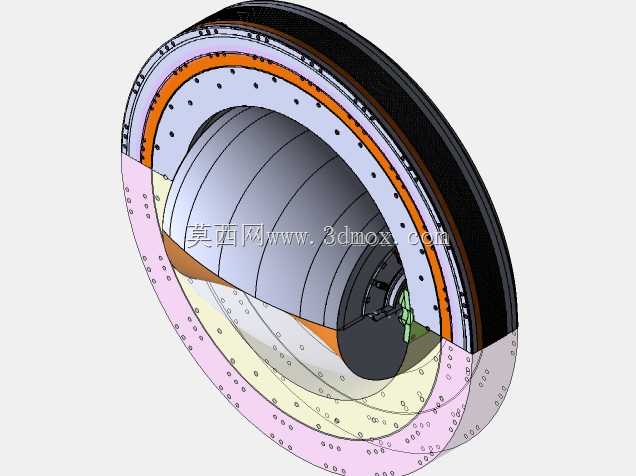

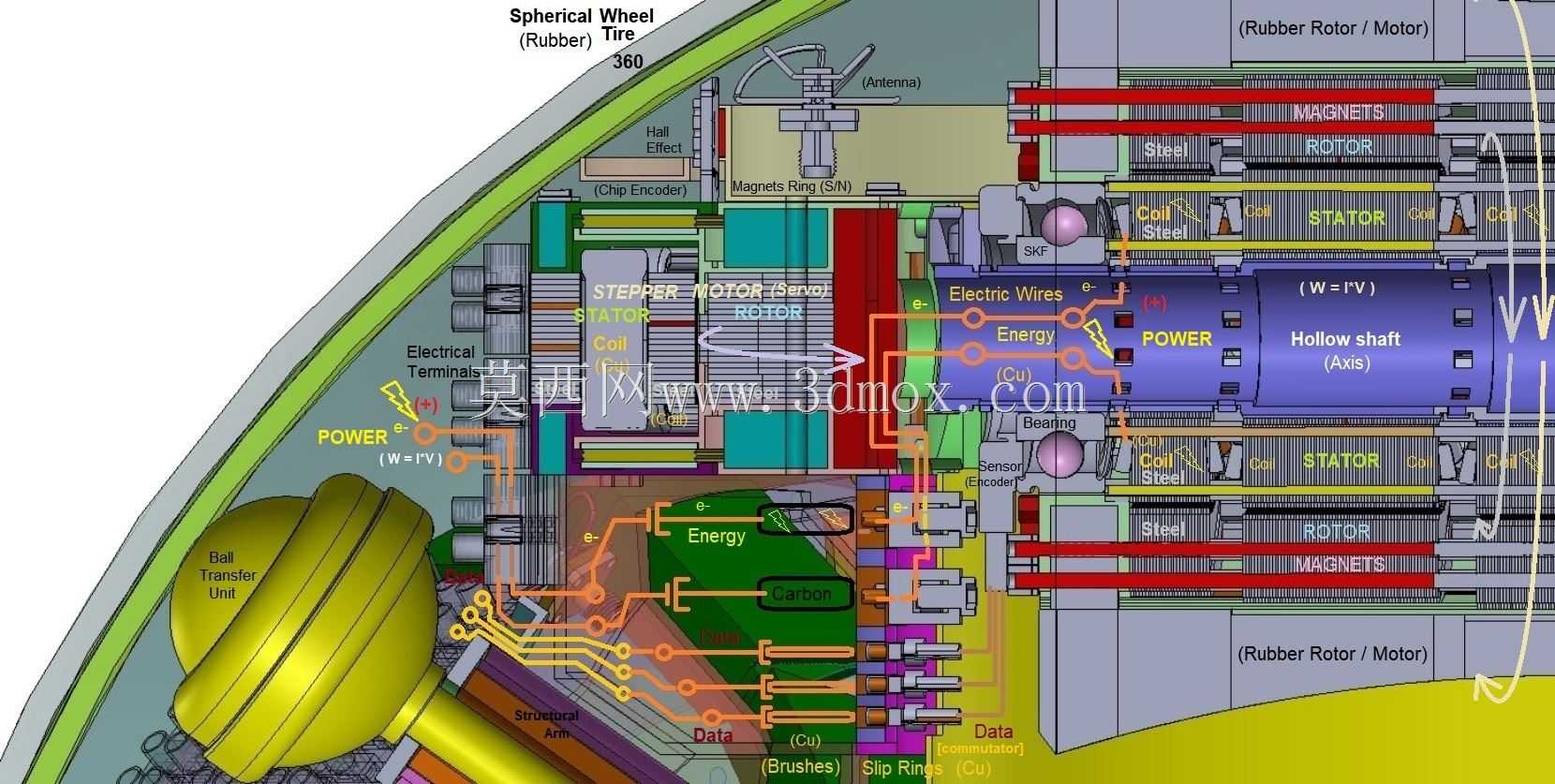

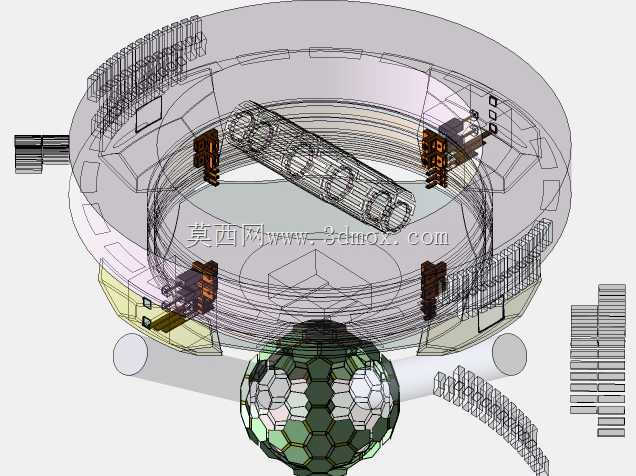

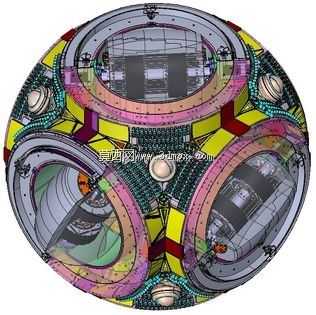

　　精准控制转子的转动方向与转速，定子外壳采用分段式拼接结构，预留有标准化的安装定位孔位，可直接适配不同安装基面的固定需求，外壳上的凸起结构为驱动单元的接线与散热预留空间，避免布线干涉转子的全角度转动行程。设计过程中重点考量了球形转子的支撑与气隙均匀性控制，转子与定子之间的均匀气隙是保证感应驱动效率的核心，结构上通过多组分布式的低摩擦支撑点约束转子的径向窜动，同时预留足够的转动间隙，保证转子在俯仰、偏转、自旋三个自由度上的转动无卡滞，支撑点的位置避开定子驱动单元的磁路区域，避免对电磁回路产生干扰。安装边界上，整体结构为近似环形的中空布局，中心通孔可用于穿设线缆、管路或者配套的输出端连接件，适配需要中心走线的作业场景，

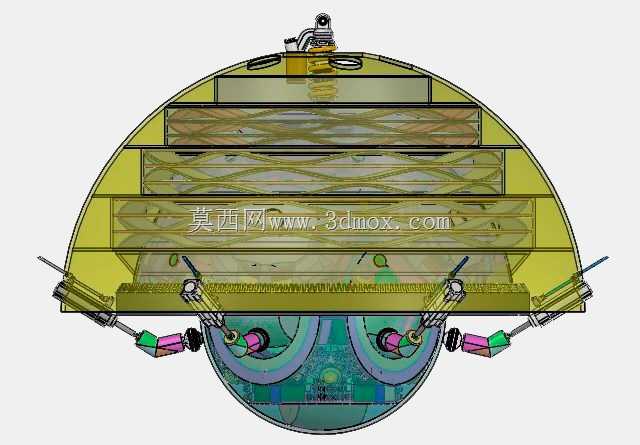

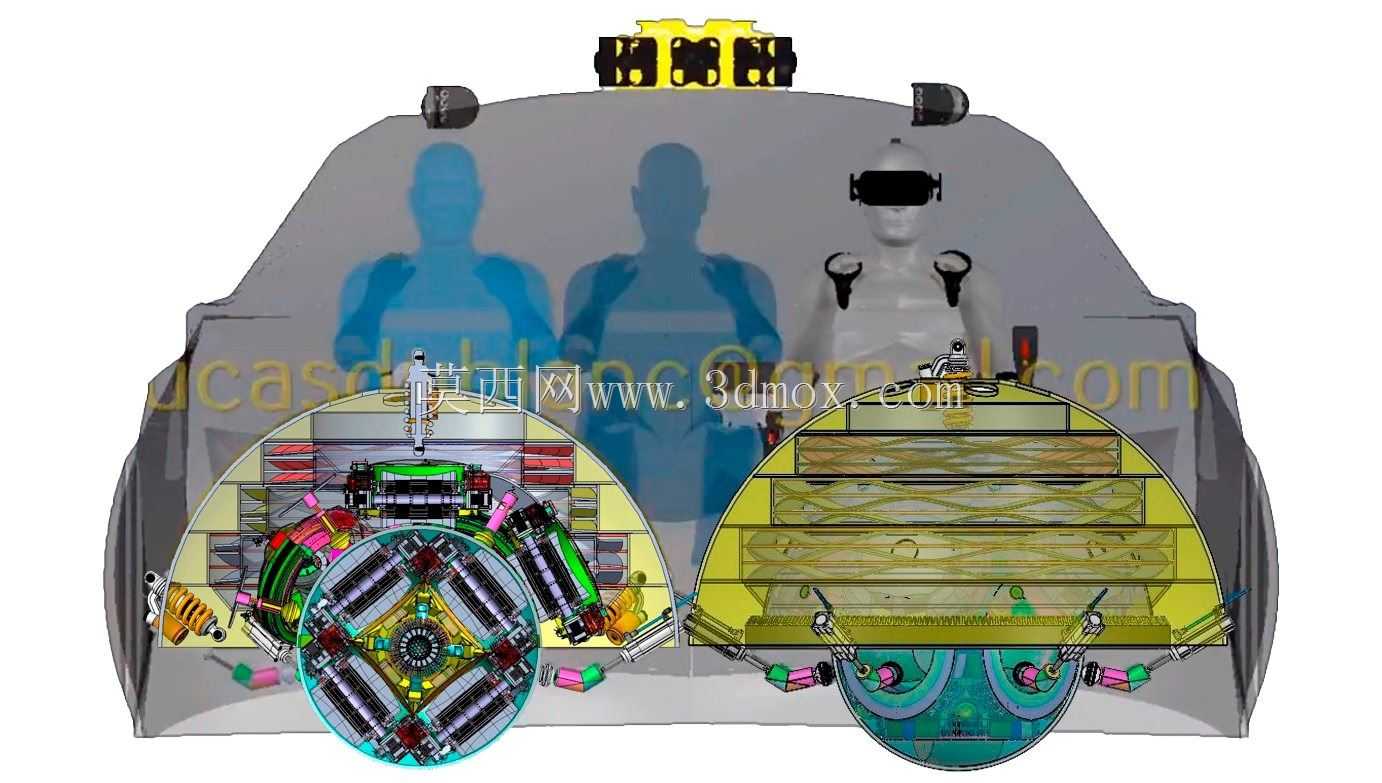

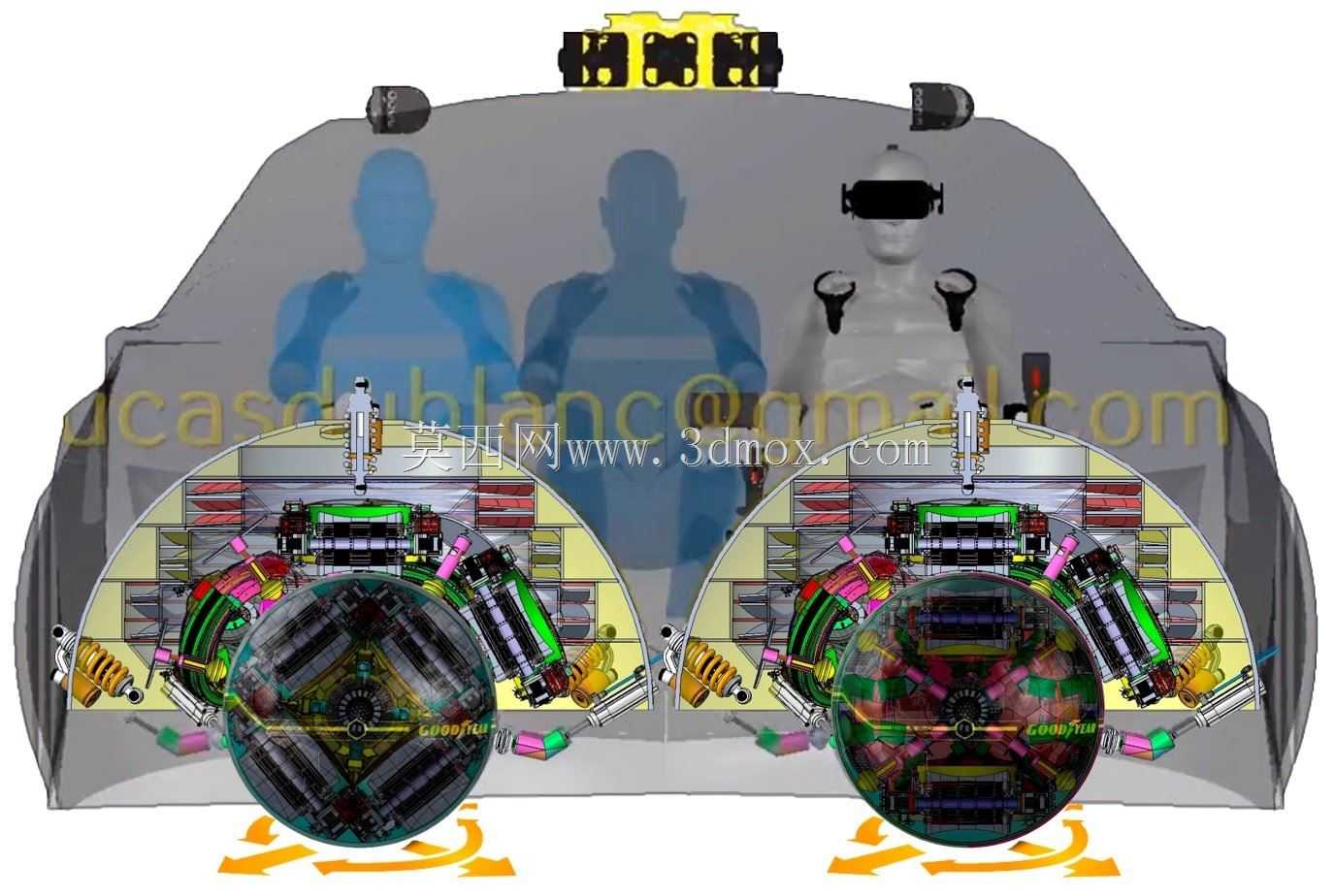

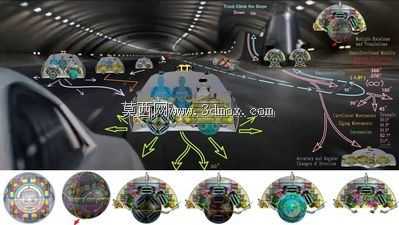

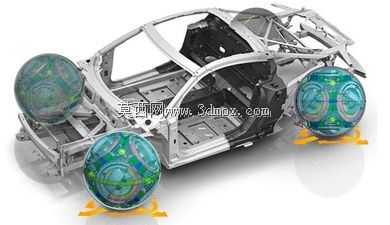

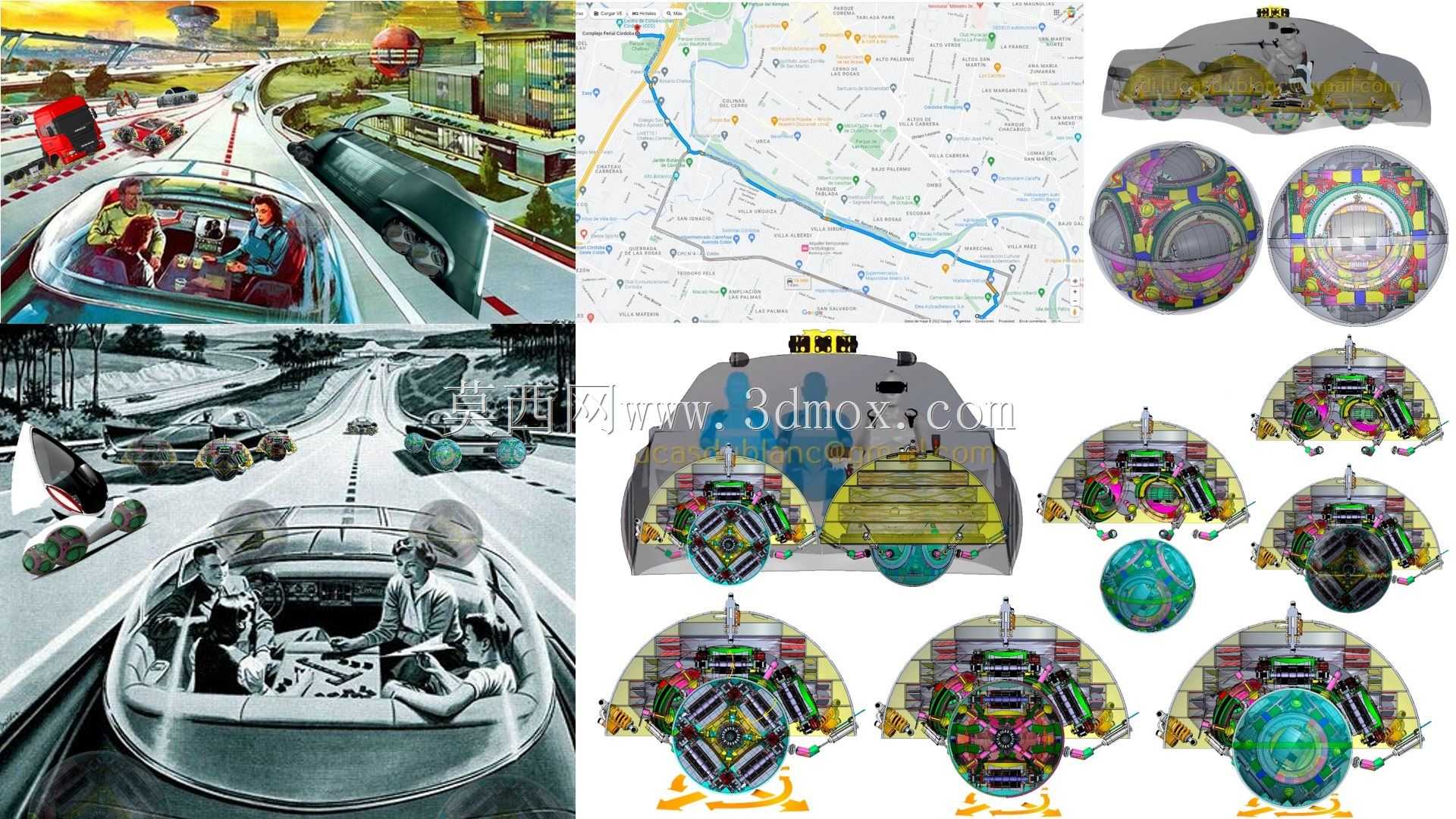

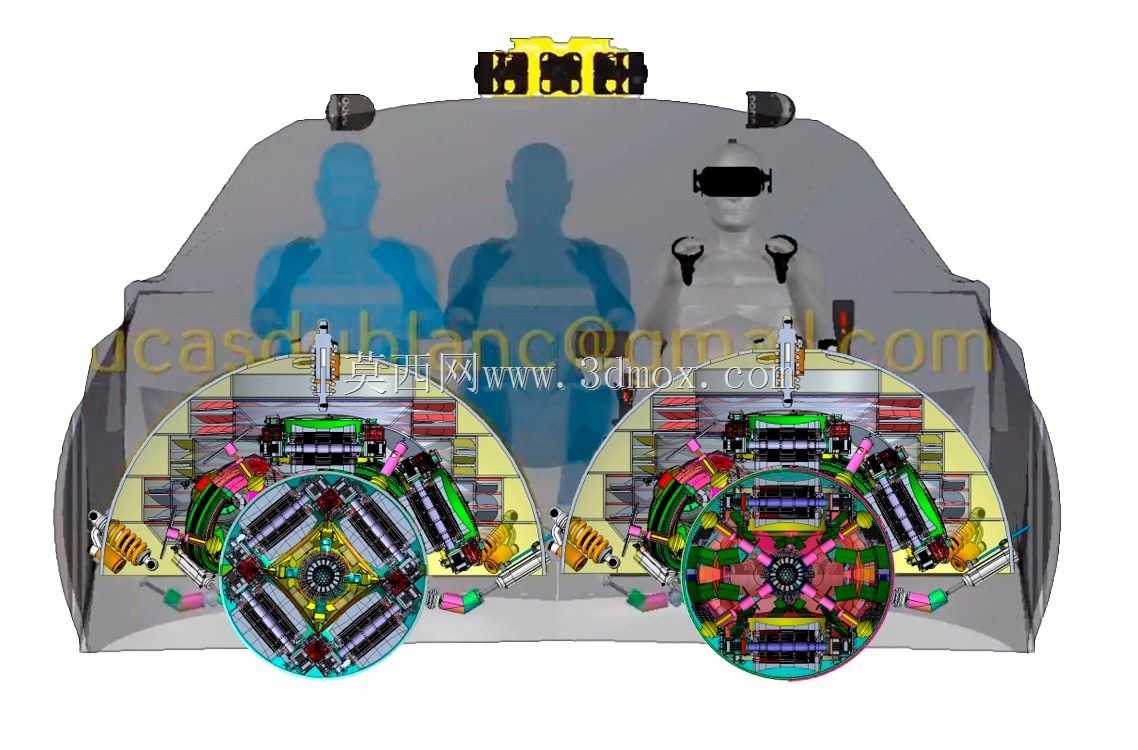

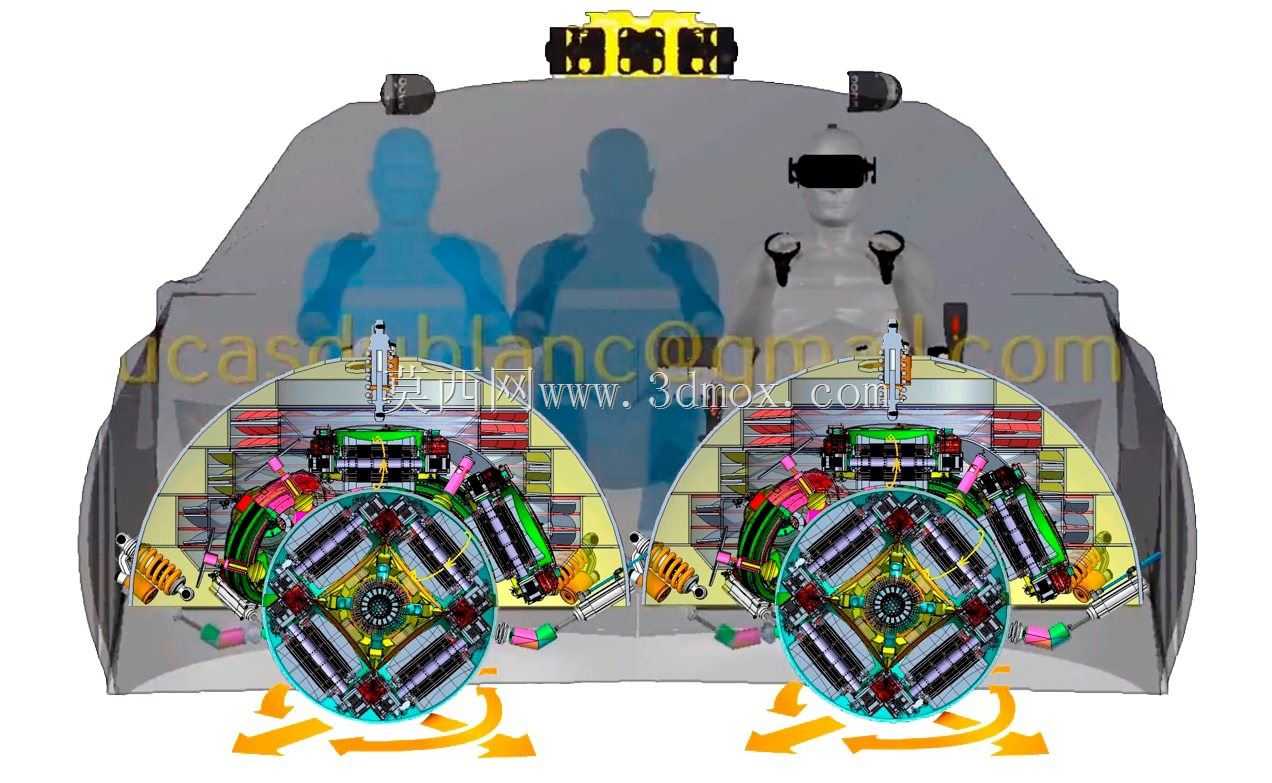

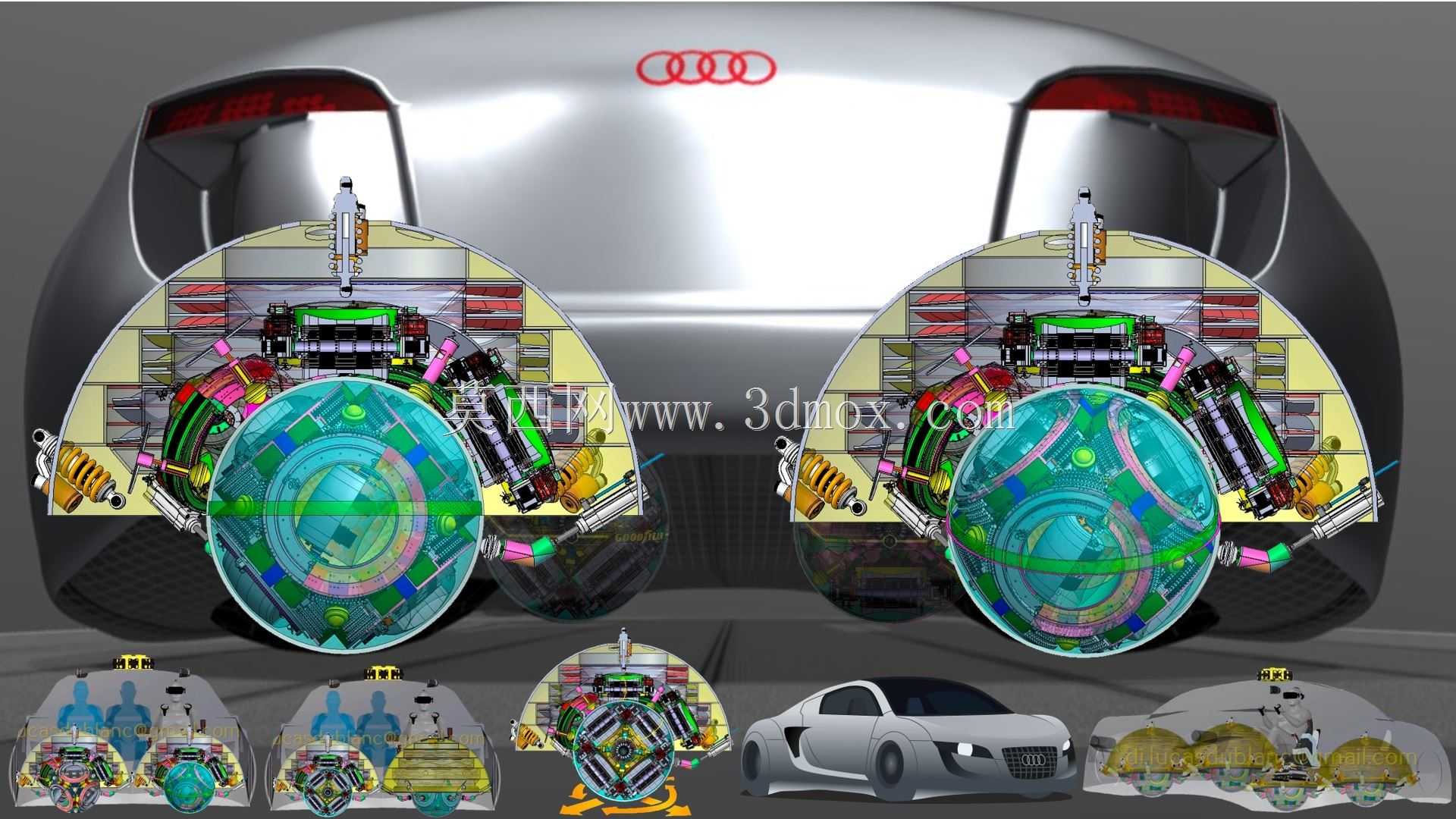

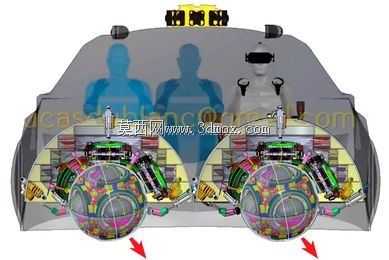

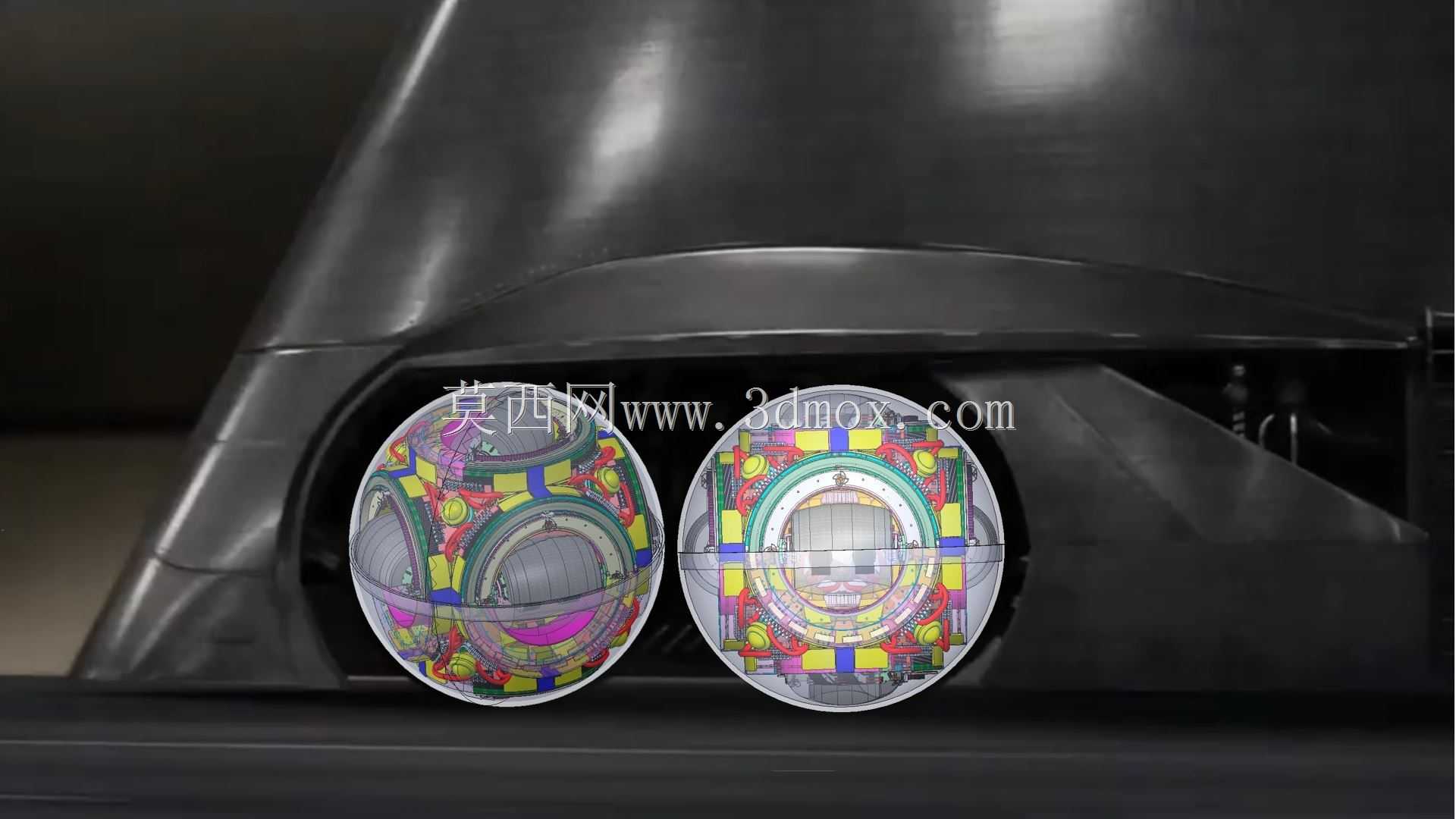

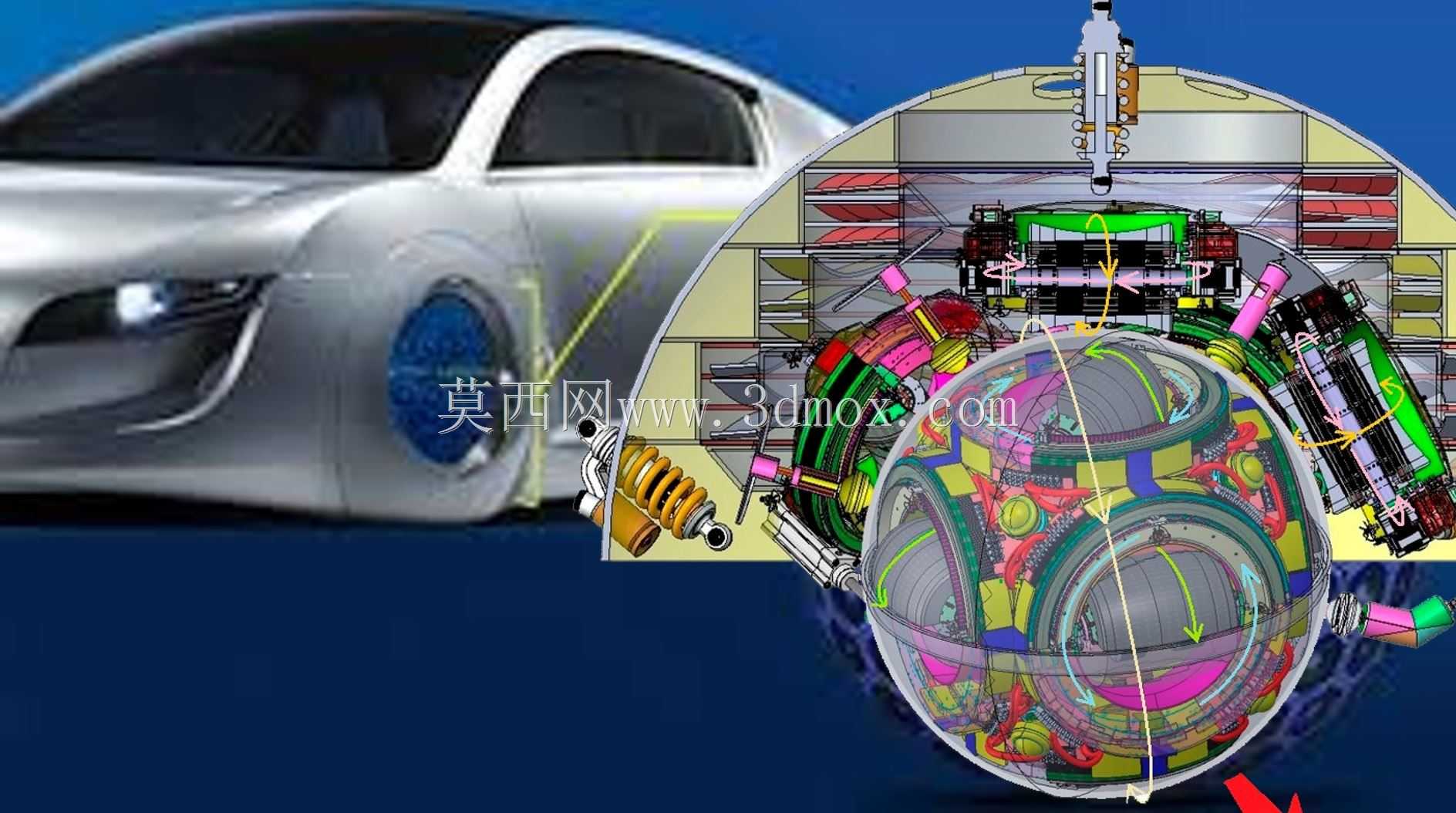

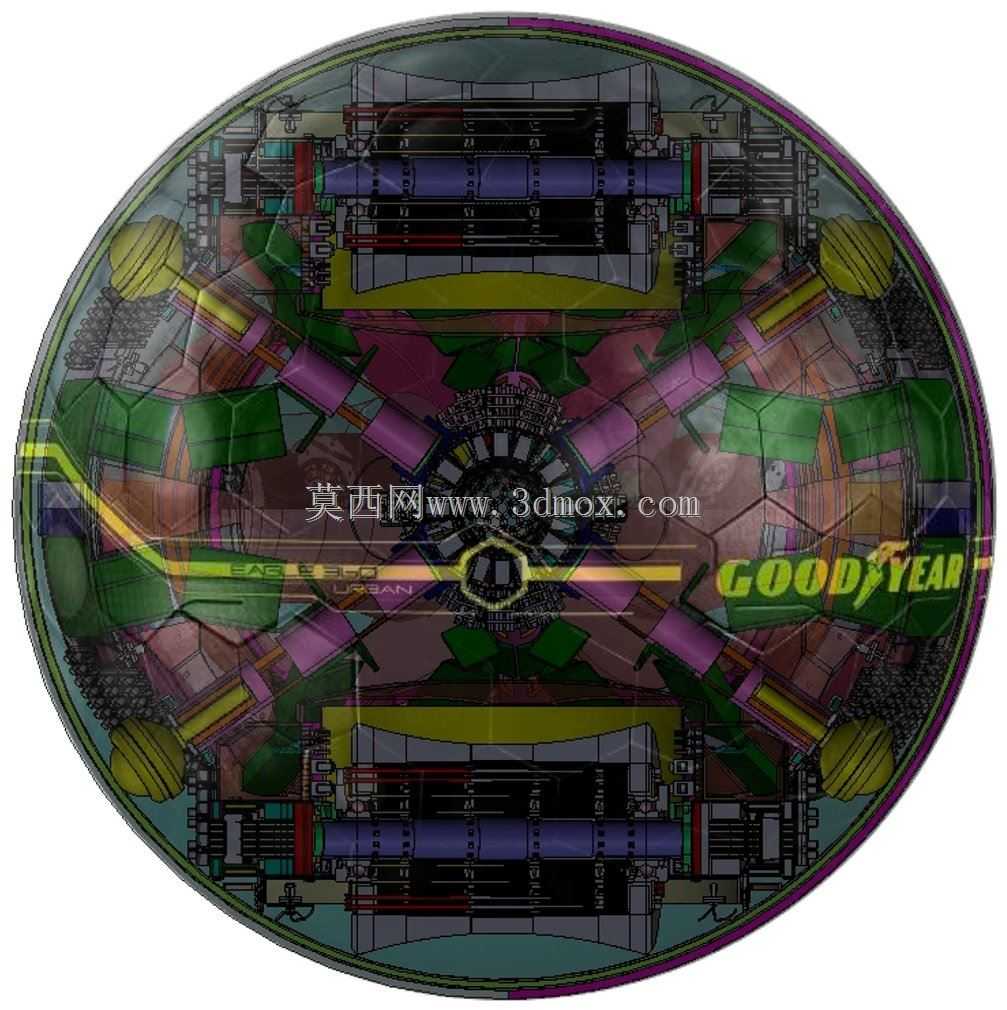

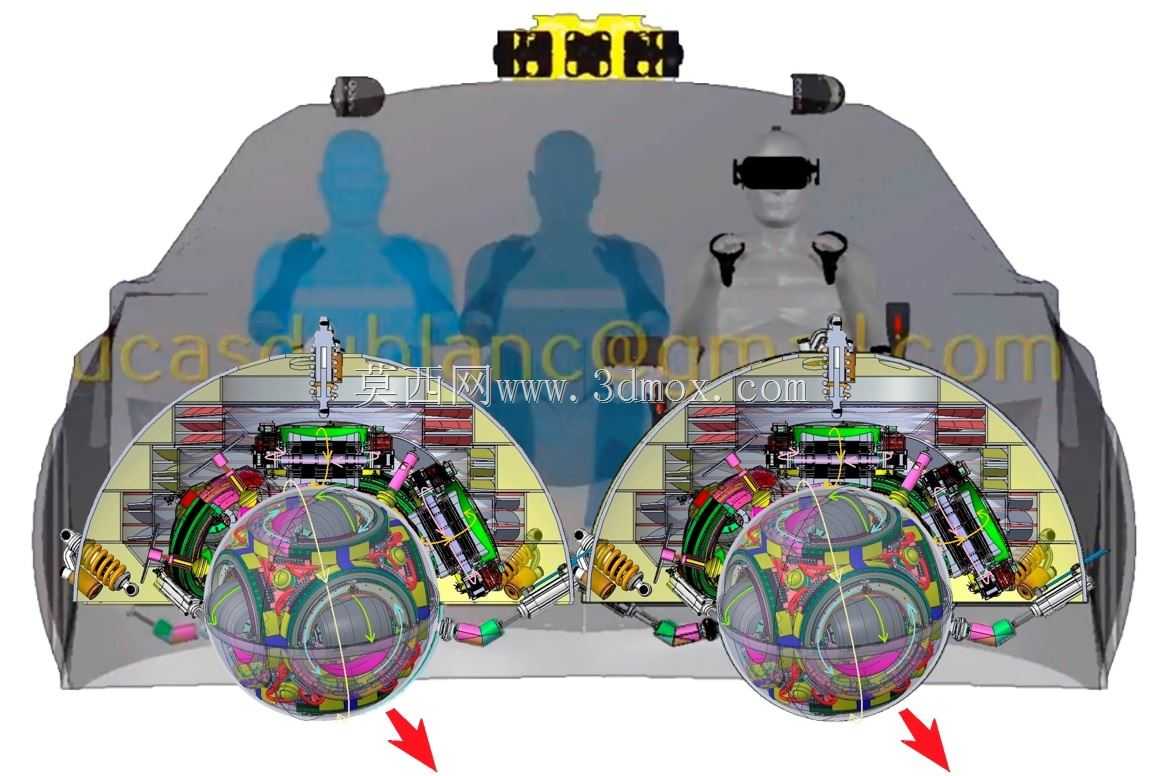

　　整体外径与轴向尺寸的配比经过优化，在保证足够驱动扭矩的前提下，尽可能压缩轴向安装尺寸，可嵌入到移动平台的轮组内部直接作为驱动轮使用，也可安装在机器人关节位置作为多自由度姿态驱动单元，省去传统关节需要多个电机配合减速器的复杂结构。功能特性上，该结构支持全方向无死角的扭矩输出，无需额外的转向机构即可实现载体的任意方向移动，相比传统麦克纳姆轮、全向轮的移动方案，不存在轮体接触点的滑动损耗，驱动效率更高，对地面平整度的适应性更强，同时感应驱动的结构没有电刷等易磨损接触部件，长期运行的维护成本更低，适合长时间连续运行的自动化作业场景。
