大载重盘式外转子无刷动力电机结构

　　该结构面向大载荷多旋翼飞行器的直驱动力场景，盘式外转子的构型把输出扭矩直接作用在螺旋桨安装面上，省去额外减速环节，动力传递路径短，旋翼交变载荷能够通过转子壳体、中心轴和安装基座逐级分散。实际布置时，电机通常安装在机臂末端，上端面承担桨叶固定与锁紧，下端或侧部预留三相动力线出线位置，周边需要留出桨叶旋转、散热气流和线束弯折空间，避免机臂、电调或机身结构干涉旋转外圆。

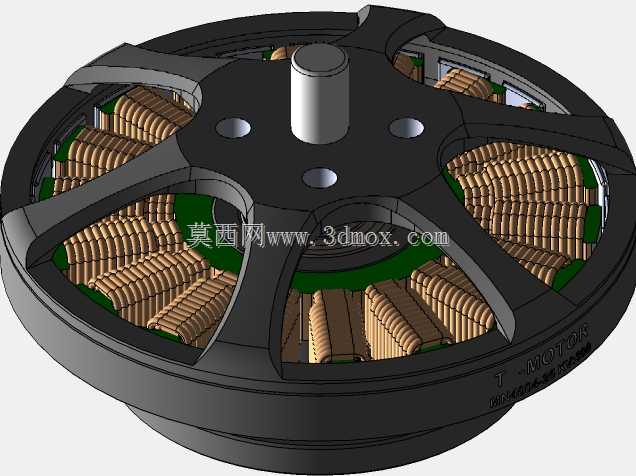

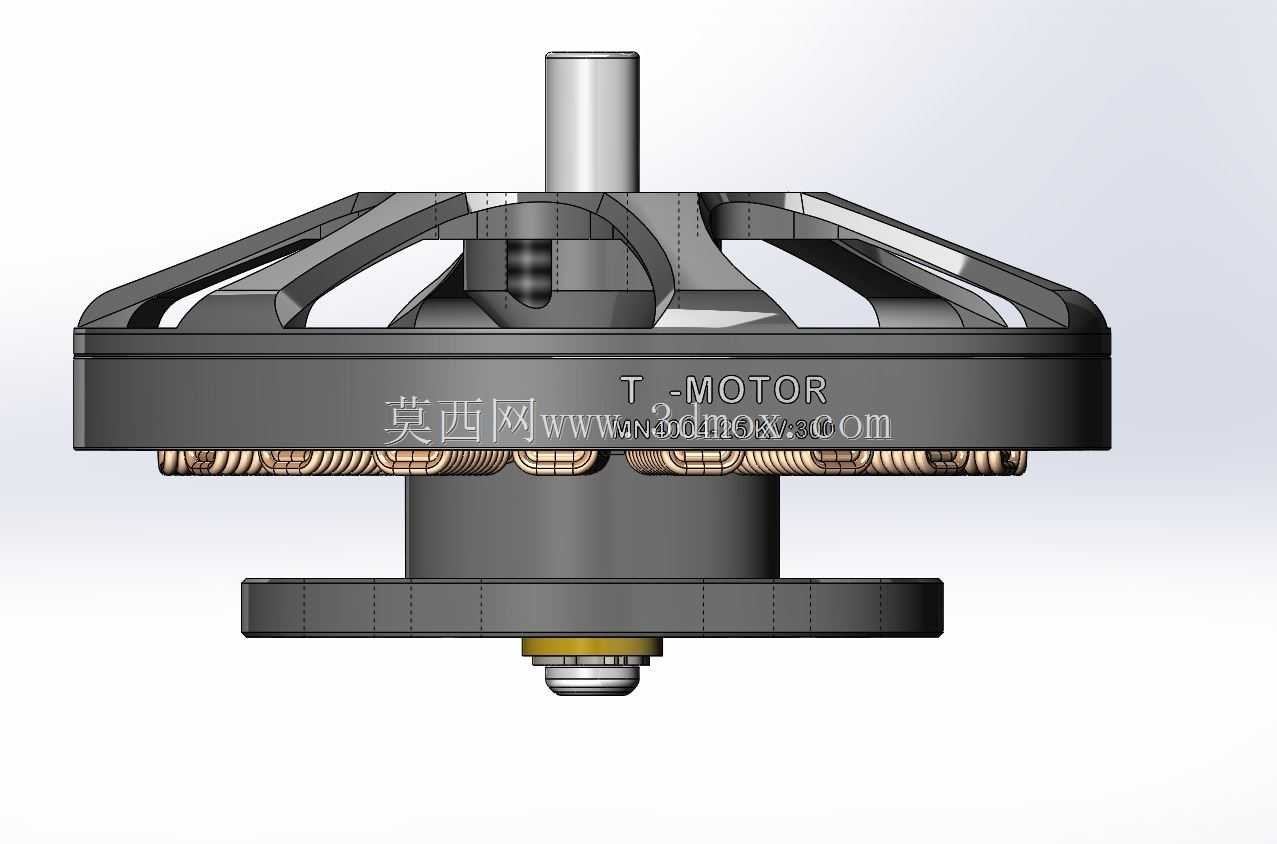

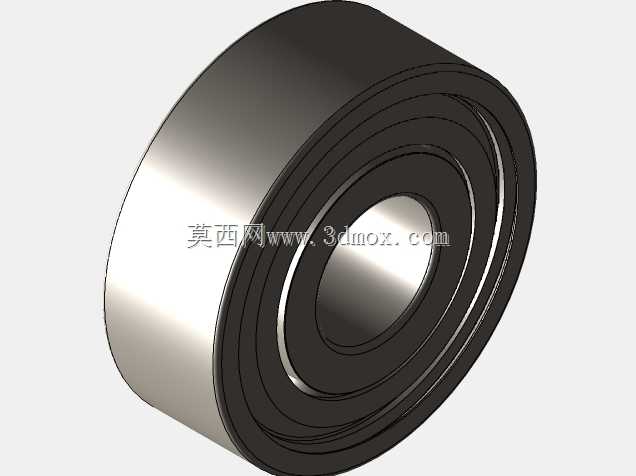

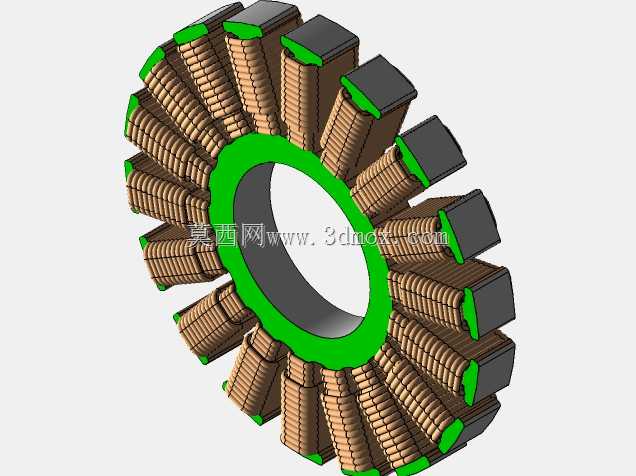

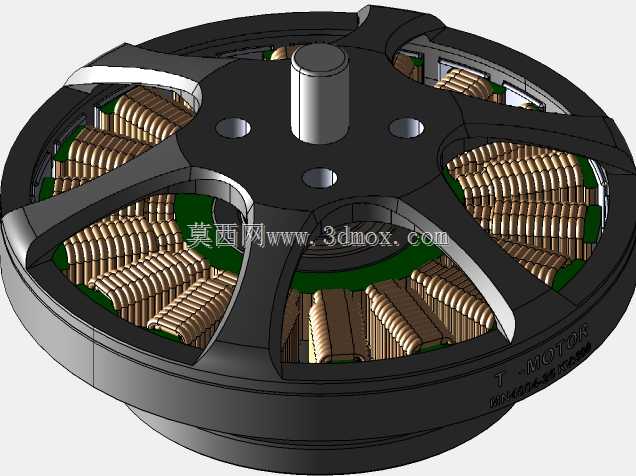

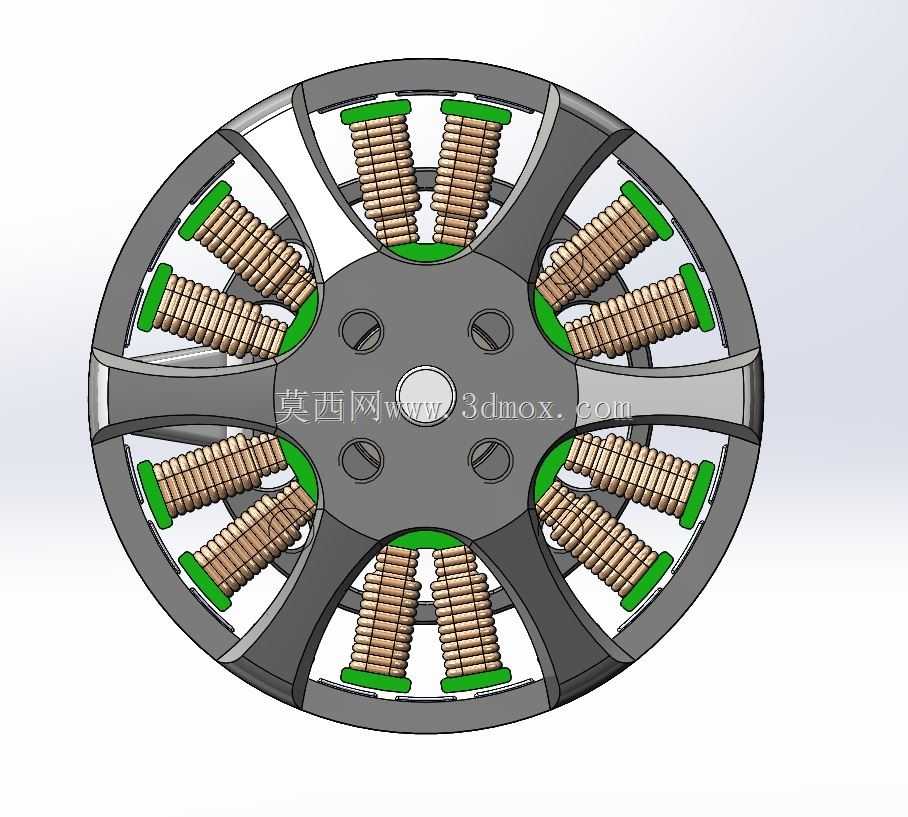

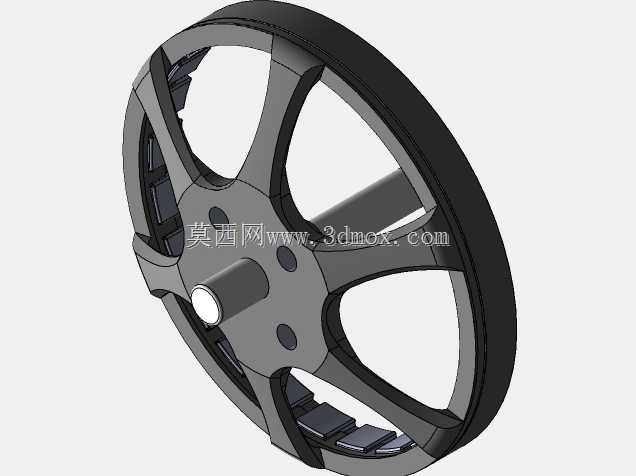

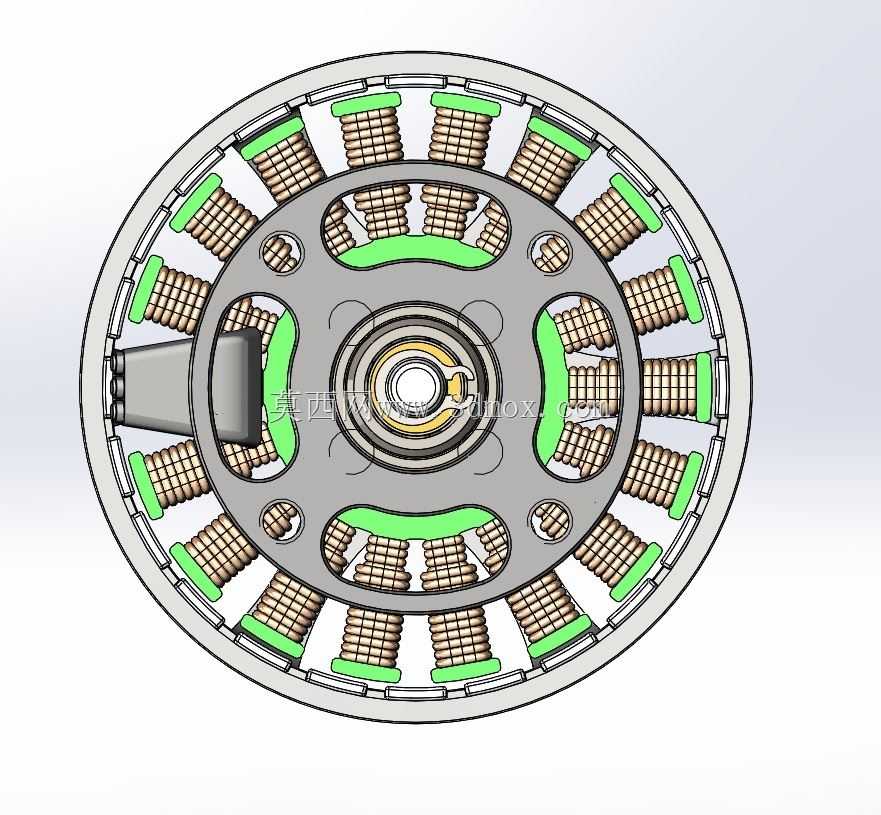

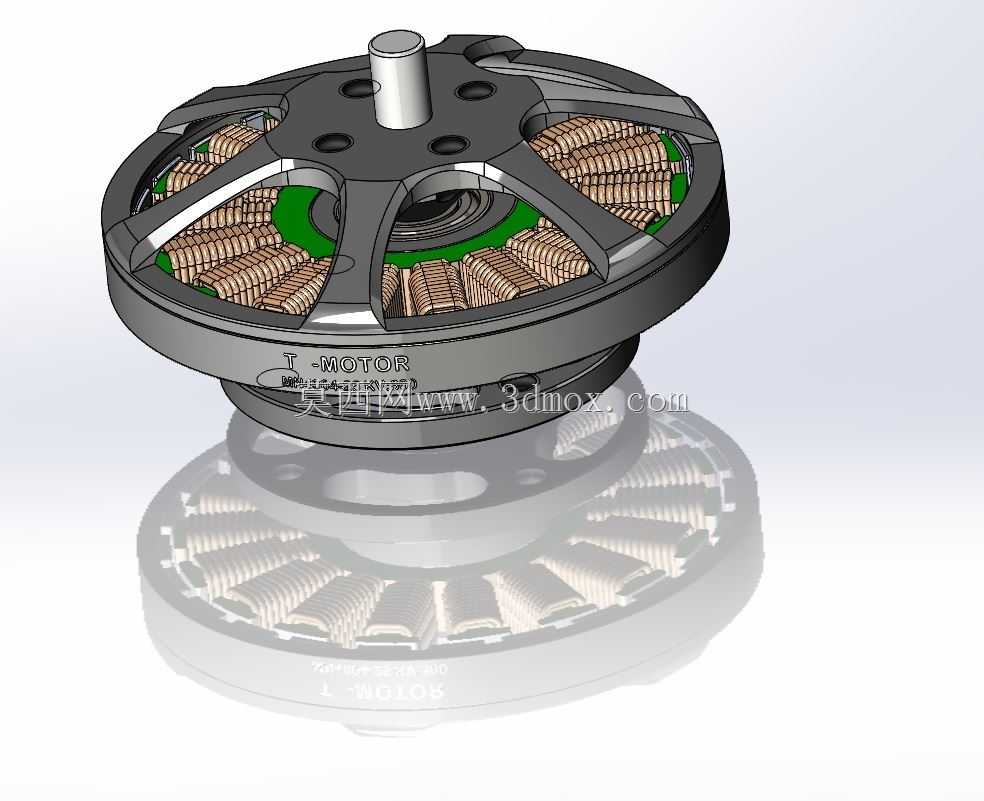

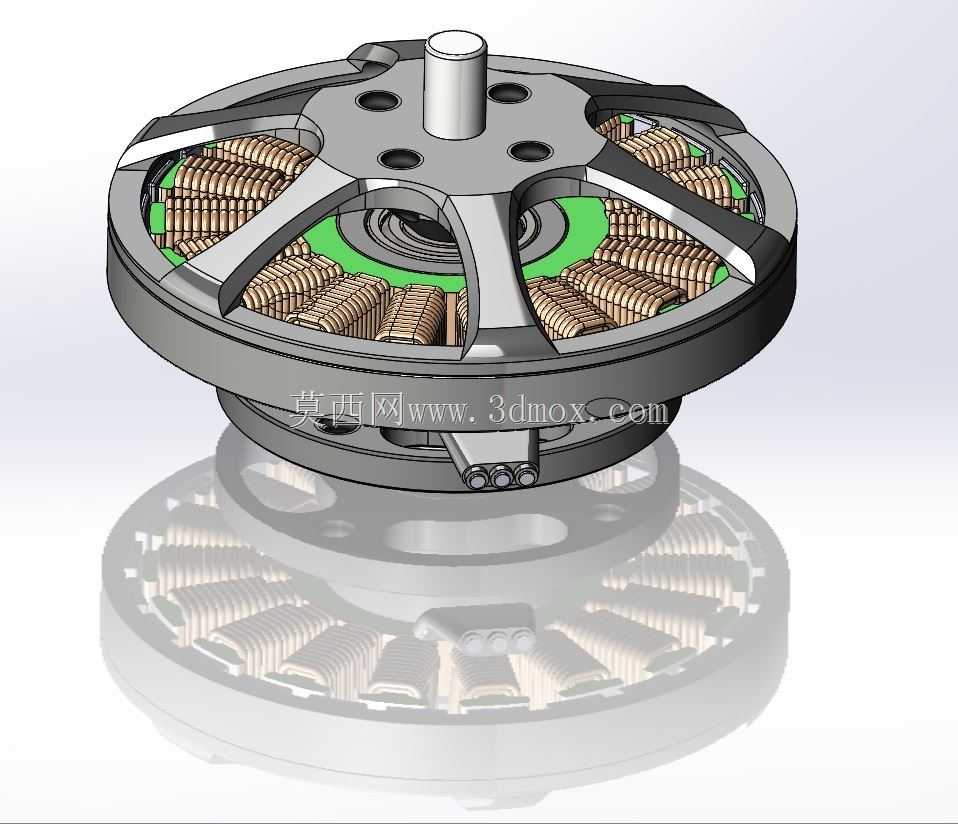

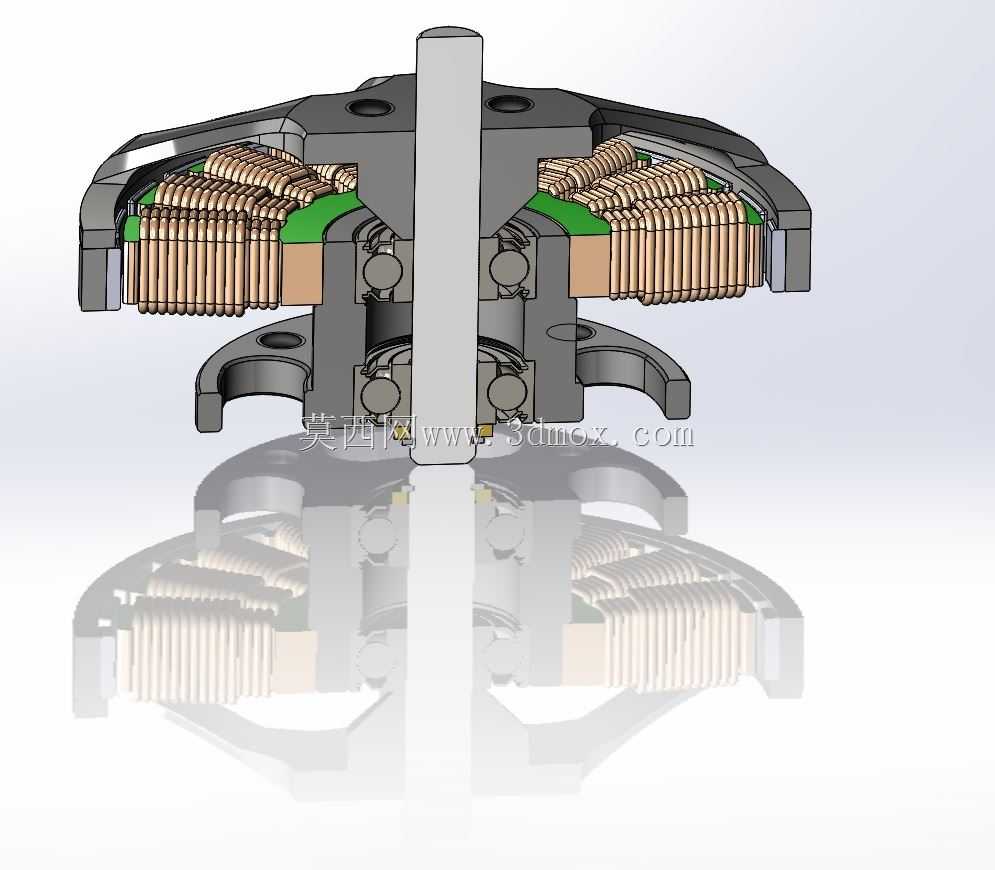

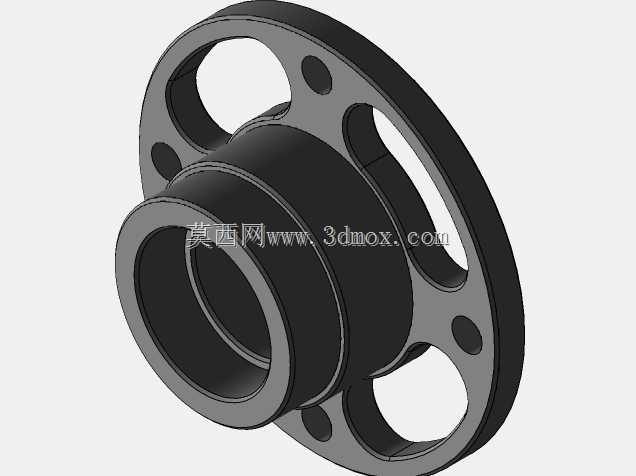

　　从功能特性看，该电机采用外转子环抱定子的方式，转子壳体内壁布置磁钢，定子铁芯沿圆周均布，多槽绕组形成较大的有效气隙面积。相比细长筒式电机，盘式结构在相同外径下能够获得更充裕的扭矩输出，适合低速大拉力工况。模型中可以看到定子支撑辐条、中心轴承座、转子端盖、绕组端部和出线结构之间的关系：中心轴承担径向与轴向载荷，轴承位需要保证同轴度；转子端盖既构成磁路屏蔽，又作为桨叶安装的受力面；定子支架则负责把扭矩反作用传递到机臂。

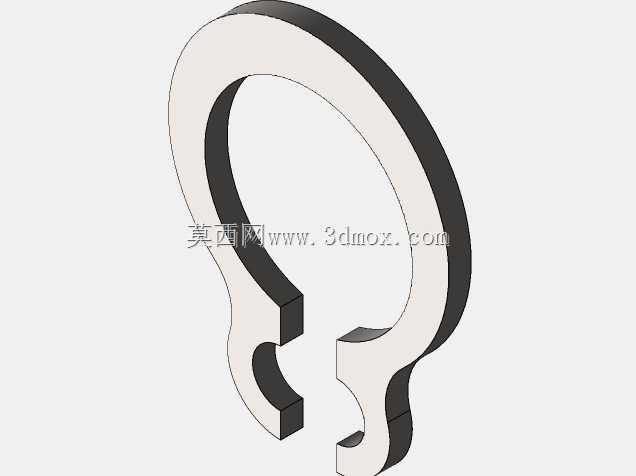

　　设计思路上，这类电机不能只追求外形轻薄。大载重起飞、悬停和机动变距时，桨叶拉力会反复作用在转子端面，轴承、轴肩、锁紧螺母和安装孔位都要形成明确的载荷闭环。定子辐条开孔有利于减重和空气流通，但开孔数量、辐条宽度与根部圆角需要兼顾刚度，防止磁拉力造成定子变形。绕组端部高出铁芯的区域应与转子内壁保持安全间隙，既避免摩擦，也要控制气隙均匀性。磁钢沿转子内周贴装时，轴向定位和周向限位不可忽略，高速旋转下离心力会对粘接和固定方式提出更高要求。

　　外形边界方面，盘式外径决定了可适配的桨叶尺寸与拉力等级，轴向高度则影响机臂离地间隙和整机重心。安装界面应围绕中心轴、端面螺孔和电机底座统一考虑：底座孔距要匹配标准机臂安装板，螺钉沉入深度不能侵入绕组或轴承区域；上端桨座需要与桨叶厚度、压片和锁紧螺母协调；出线口位置应远离旋转件，并给线束保留固定点，防止飞行振动导致线材疲劳。散热设计依赖旋翼下洗气流穿过定子、绕组和转子开孔，因此结构开孔不能只考虑视觉效果，还要让气流经过温升最高的绕组端部和铁芯区域。

　　在三维建模过程中，圆周阵列是还原定子槽、绕组、磁钢和支撑辐条的关键，但装配关系仍需按真实约束处理。转子与定子之间只保留设计气隙，轴承内外圈分别贴合轴和座孔，紧固件位置要体现可装配性。对于结构选型人员，该模型可用于检查电机与机臂、桨叶、电调线束的空间匹配；对于机械设计人员，则可进一步围绕壳体壁厚、轴承跨距、安装孔强度和散热通道开展细化。
