多旋翼无人机2212型无刷动力电机

　　这款动力单元面向消费级与行业级多旋翼飞行平台开发，适配F330、F450、F550这类常见四轴、六轴机架，也可兼容X525等轴距相近的航模机架，是小型无人机动力链里的核心执行部件。日常作业里，这类电机承担旋翼转速调节、拉力输出的任务，飞控通过电调输送三相交流电，改变定子绕组的通电时序即可调控转速，进而控制单轴拉力，配合螺旋桨完成起飞、悬停、航线飞行与姿态修正。

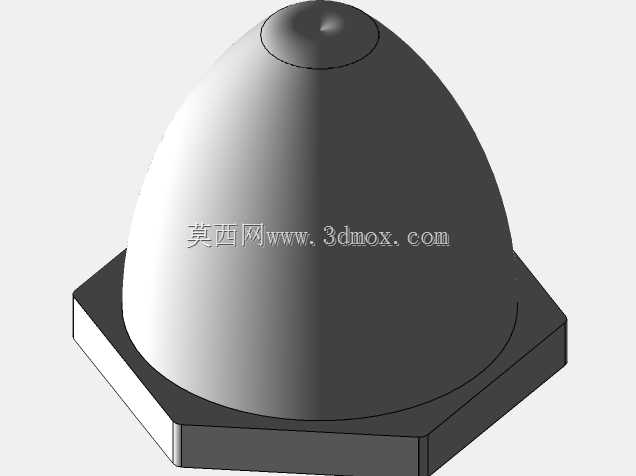

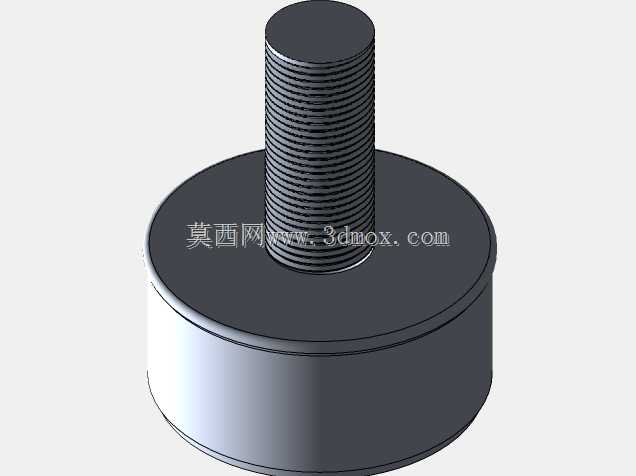

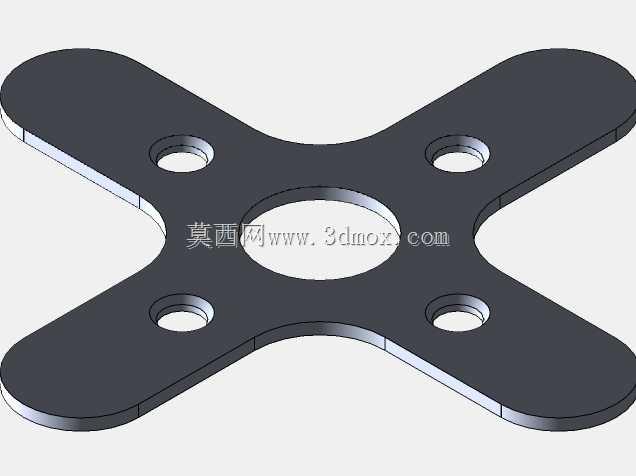

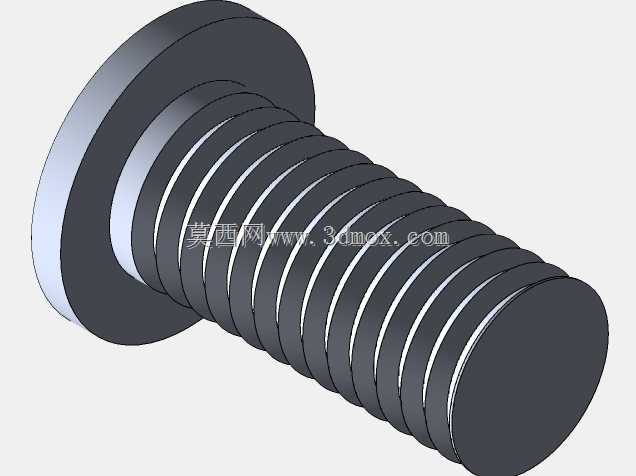

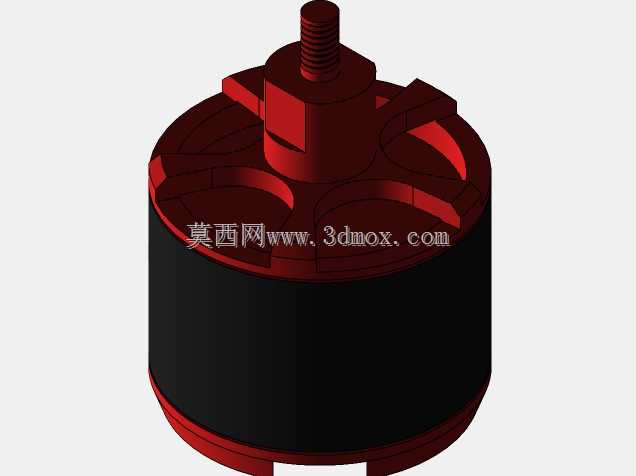

　　从结构布局看，该电机采用外转子无刷方案，外壳与转子磁轭集成，顶部输出轴直接安装螺旋桨，轴端预留螺纹段，配合桨帽锁紧桨叶，能把旋转扭矩直接传递给桨面。定子位于转子内腔，绕组排布紧凑，外壳上下端盖设置镂空与卡扣式加强筋，既减轻整机重量，又为高速旋转时的气流留出通道，帮助绕组散热。机身中段为深色圆柱筒体，表面贴装标识区域，上下端盖采用醒目的红色结构件，底部预留安装孔位，可通过螺丝固定在机架机臂的电机座上。

　　选型时首先要核对安装边界：2212规格代表定子直径约22mm、定子高度约12mm，整体径向尺寸控制在小型机臂可容纳的范围内，轴向高度不会与机架上层板、飞控或电池仓发生干涉。底部安装孔距匹配主流玻纤或碳纤机臂的电机座孔位，输出轴螺纹规格适配常用自锁桨帽，装配时无需额外转接件。920KV的参数意味着每伏特电压下空载转速约920转，搭配3S锂电池与1045规格螺旋桨时，能在拉力与续航之间取得平衡——KV值过高会导致桨叶转速过快、电流飙升、续航缩短，KV值过低则拉力不足，无法带动整机起飞，该参数区间恰好适配450级左右的多旋翼平台，航拍巡检、教学实训、 hobby 飞行场景都能覆盖。

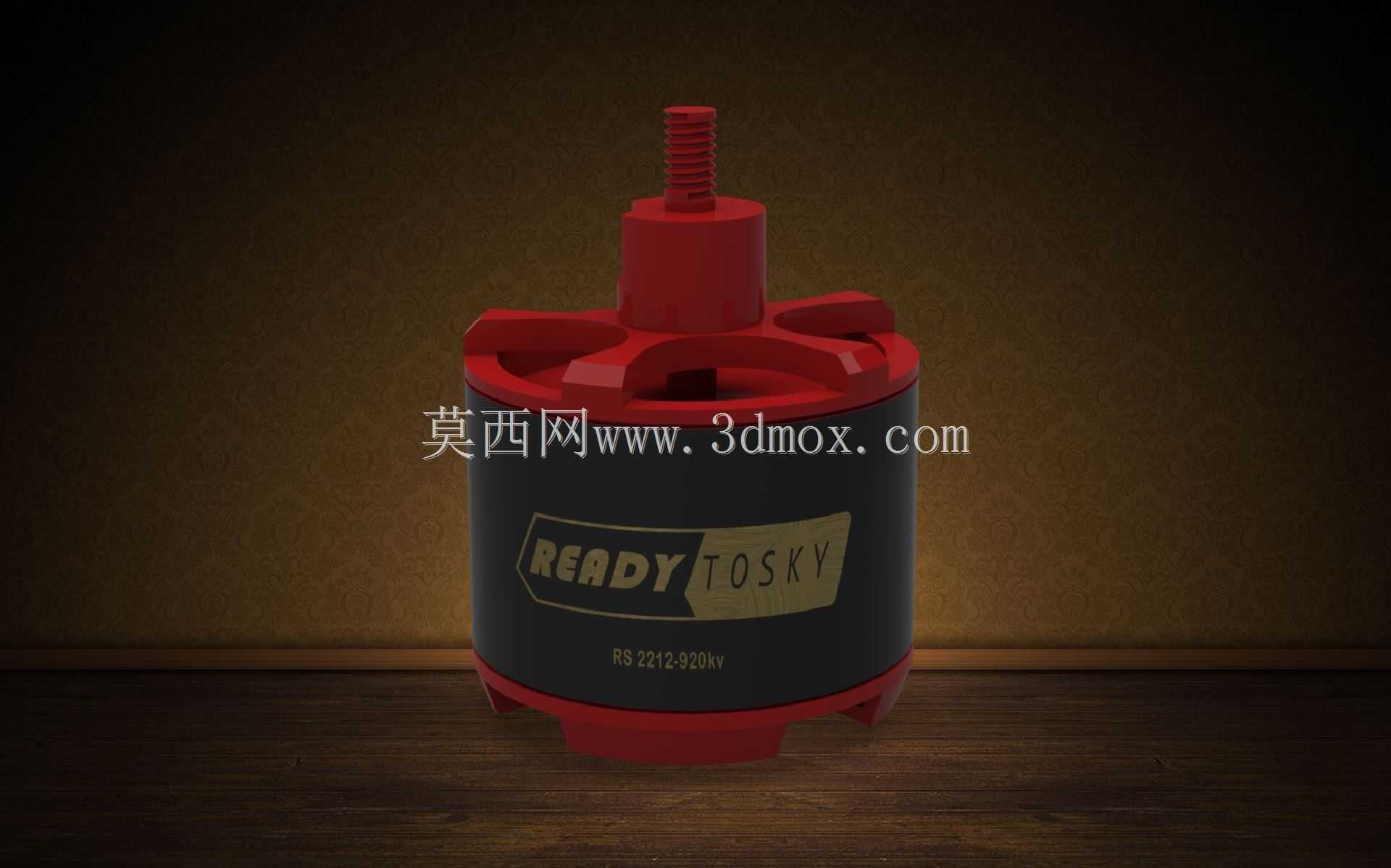

　　设计建模过程中，需要重点还原几处配合关系：输出轴与上端盖轴承的同轴度直接影响高速运转的动平衡，转子磁钢与定子铁芯之间的气隙要均匀控制，间隙过大会降低扭矩输出效率，过小则可能在振动下发生扫膛。端盖的镂空筋条做了等厚处理，既保证结构强度承受桨叶拉力与离心力，又避免多余材料增重。底部安装座的凸台高度要贴合机臂板厚，螺丝锁紧后不会出现电机歪斜。整机外观的圆角、标识凹槽、螺纹牙型都按实物比例还原，渲染时可呈现金属端盖与哑光筒体的材质差异，用于机架装配干涉检查、动力系统布局演示、航模教学拆解展示都很直观。

　　实际装机测试中，这类电机还要考虑转向匹配，四轴机架相邻电机转向相反，用以抵消旋翼反扭矩，建模时可通过绕组出线方向区分正反转版本，机臂布局时对应调整电调接线顺序。运转时转子带动桨叶产生的拉力沿轴向传递到机臂，端盖与安装座的连接强度要能承受急加速、急刹车时的冲击载荷，镂空结构在减重的同时也不能削弱受力截面，这也是小型航模动力电机结构设计里反复权衡的要点。
