碳金麦芽华夫饼烘烤成型设备结构

　　该三维结构围绕小型华夫饼烘烤成型作业展开，设备主要面向门店现制、实验室小批量试制、食品展示及轻量烘焙工位。整机采用手动开合与翻转烘烤的布置方式，操作者通过两侧长手柄完成上模抬升、合模压紧及烤盘姿态调整，动作路径短，受力方向清晰，适合不需要连续生产线的间歇式制作场景。与大型隧道烤炉相比，这类设备更强调单份成型、快速取放和局部热压，能够在有限台面上完成面糊注入、模具闭合、双面加热、开模取饼等基本流程。

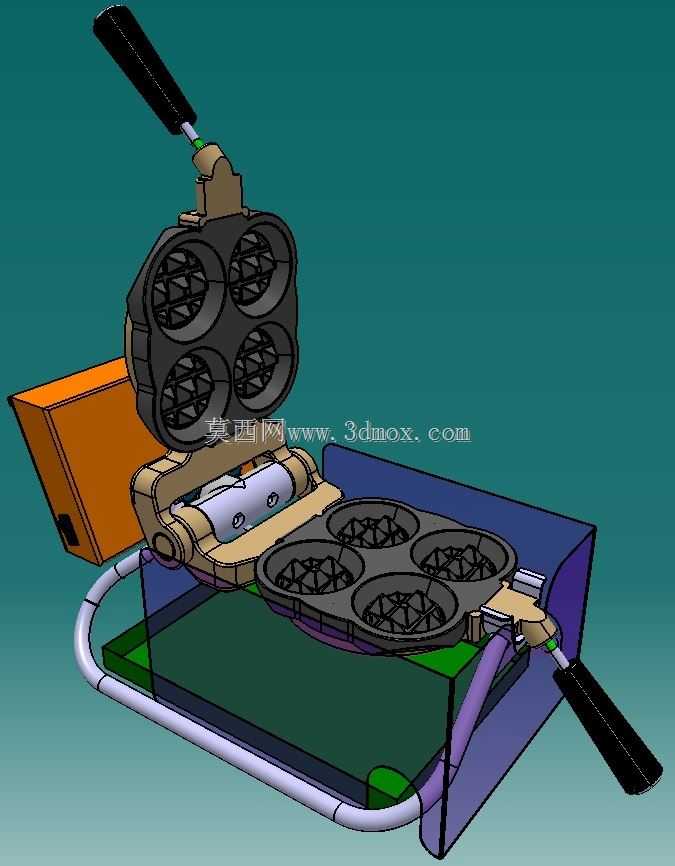

　　结构上，设备核心由上下加热模板、中部回转支承、手柄组件、底座框架、后侧控制箱体及防护管路组成。圆形烤盘区域承担华夫饼格纹成型，模板表面的凹凸纹路在合模后限定饼坯厚度与外观纹理；模具边缘设置闭合定位关系，可减少面糊受压后外溢。中部铰接与回转结构使上模既能绕支点开启，也能在合模后随烤架翻转，便于两侧受热均匀。手柄采用长臂杠杆形式，端部握持区直径较大，操作时可降低手部所需压紧力，同时远离高温模板，减少烫伤风险。

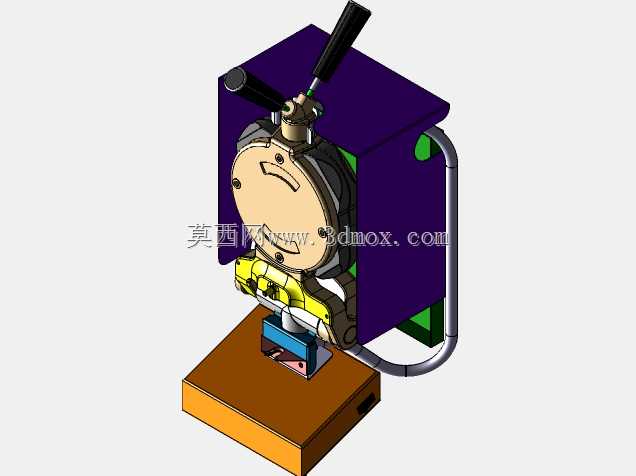

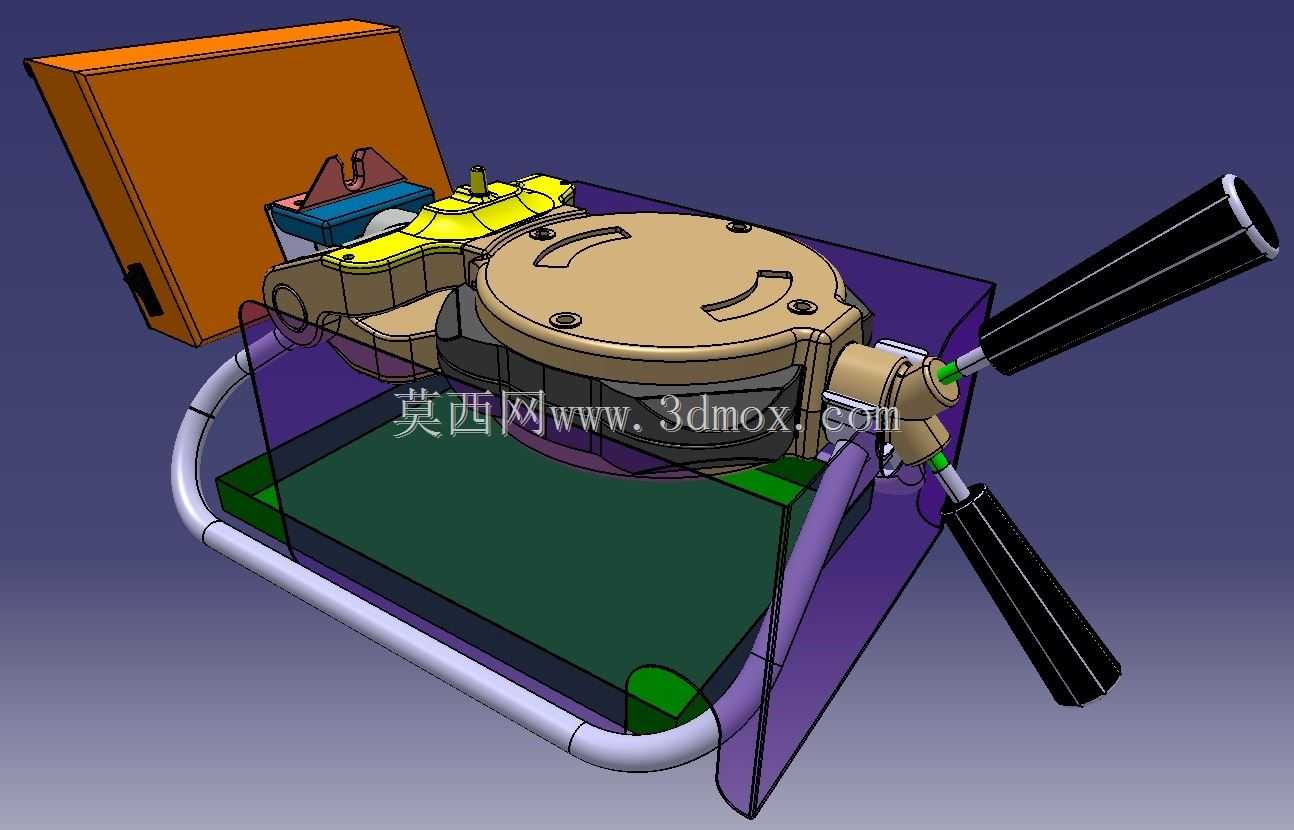

　　底座部分以框架式承托为主要思路，下层平台为设备提供稳定放置边界，侧向弯管既构成外围防护，也可作为搬运或加强构件。后侧箱体预留电气与控制元件安装空间，箱体与烘烤区之间保持一定距离，有利于隔热和检修。彩色三维建模对不同模块进行了区分：橙色区域对应控制箱，黄色与棕色区域体现传动及烤盘部件，绿色平台表示底座承托面，紫色框架用于表现支撑与防护边界。这种分色方式便于结构评审时快速识别装配层级，也利于检查运动件与固定件之间的干涉关系。

　　从安装边界看，设备属于台式小型食品机械，占地范围以底座投影为基准，后侧需要留出控制箱散热和接线空间，前方则需保证手柄旋转及操作者取放模具的活动距离。两侧手柄展开后形成较大的操作半径，布置工位时不能仅按底座宽度估算，应将手柄全开、翻转和维护姿态一并纳入台面规划。烤盘中心高度需兼顾人工施力与取饼便利性，过高会增加压合时的不稳定，过低则不利于观察成型状态。

　　设计思路上，该设备没有采用复杂自动送料结构，而是把可靠性集中在模具闭合、翻转支撑和手动操作力矩上。上下模板的平行度、铰接轴的同轴度以及锁止位置的刚度，会直接影响饼坯厚度一致性。若后续进行工程细化，应进一步校核手柄力臂、模板受热变形、铰链润滑维护以及电气箱体隔热距离，并在烤盘周边补充排液、防烫和清洁结构。整体模型完整呈现了手动华夫饼机从支撑、加热成型到操作防护的主要机械关系，可用于食品专用设备结构参考、教学演示及同类烘焙产品改型设计。
