工业离心式涡轮鼓风机结构设计

　　离心式涡轮鼓风机在车间通风除尘、物料气力输送、燃烧助燃、冷却送风以及工业烘干系统中承担着核心气源供给的角色，这类设备依靠叶轮高速旋转对气体做功，使进入蜗壳的空气获得压力能与动能，再经由方形出风口沿管路定向输送，相比普通轴流风扇，它能够在较高阻力工况下维持稳定风量，适配管道较长、弯头较多或需要克服过滤层压降的使用场景。

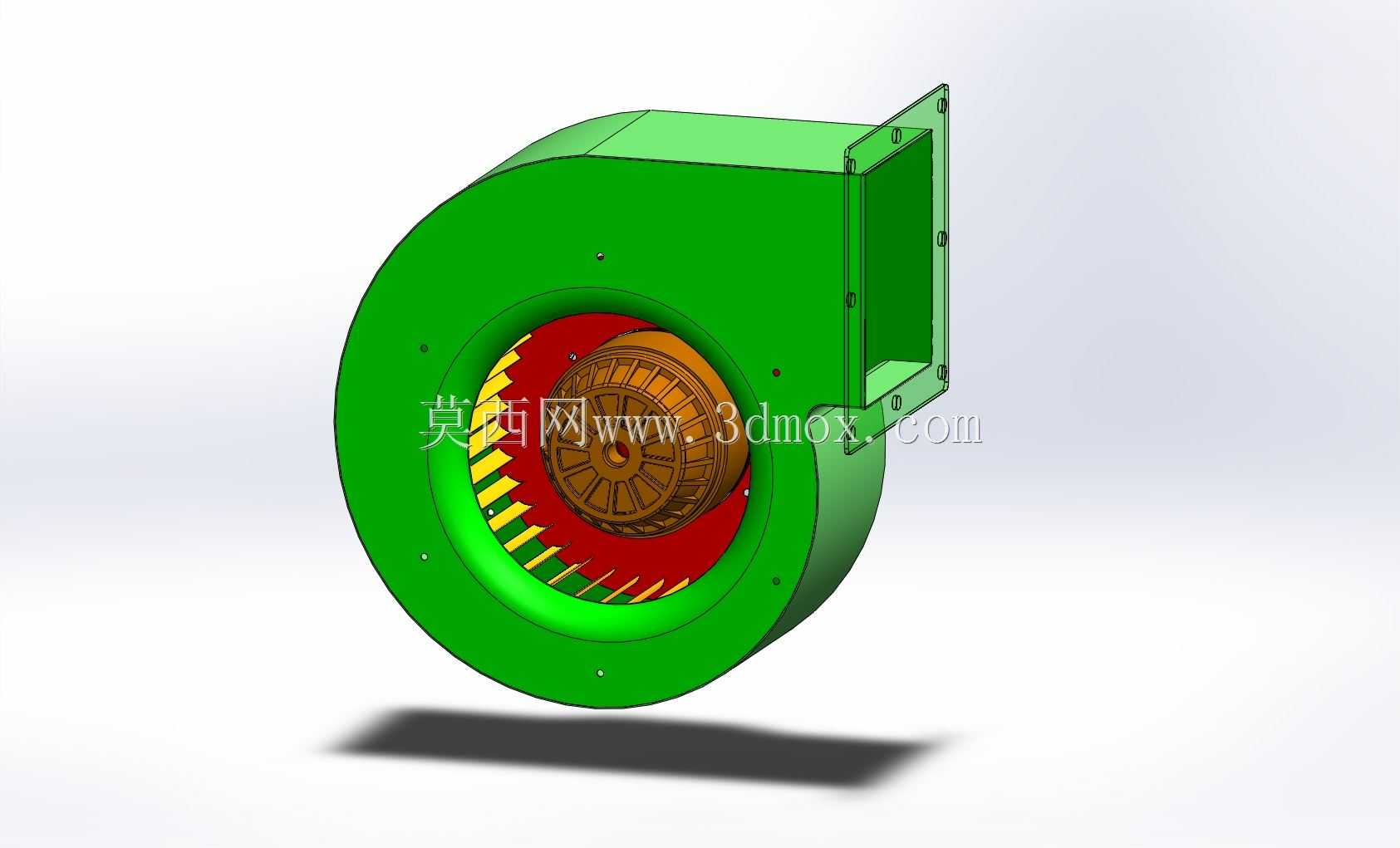

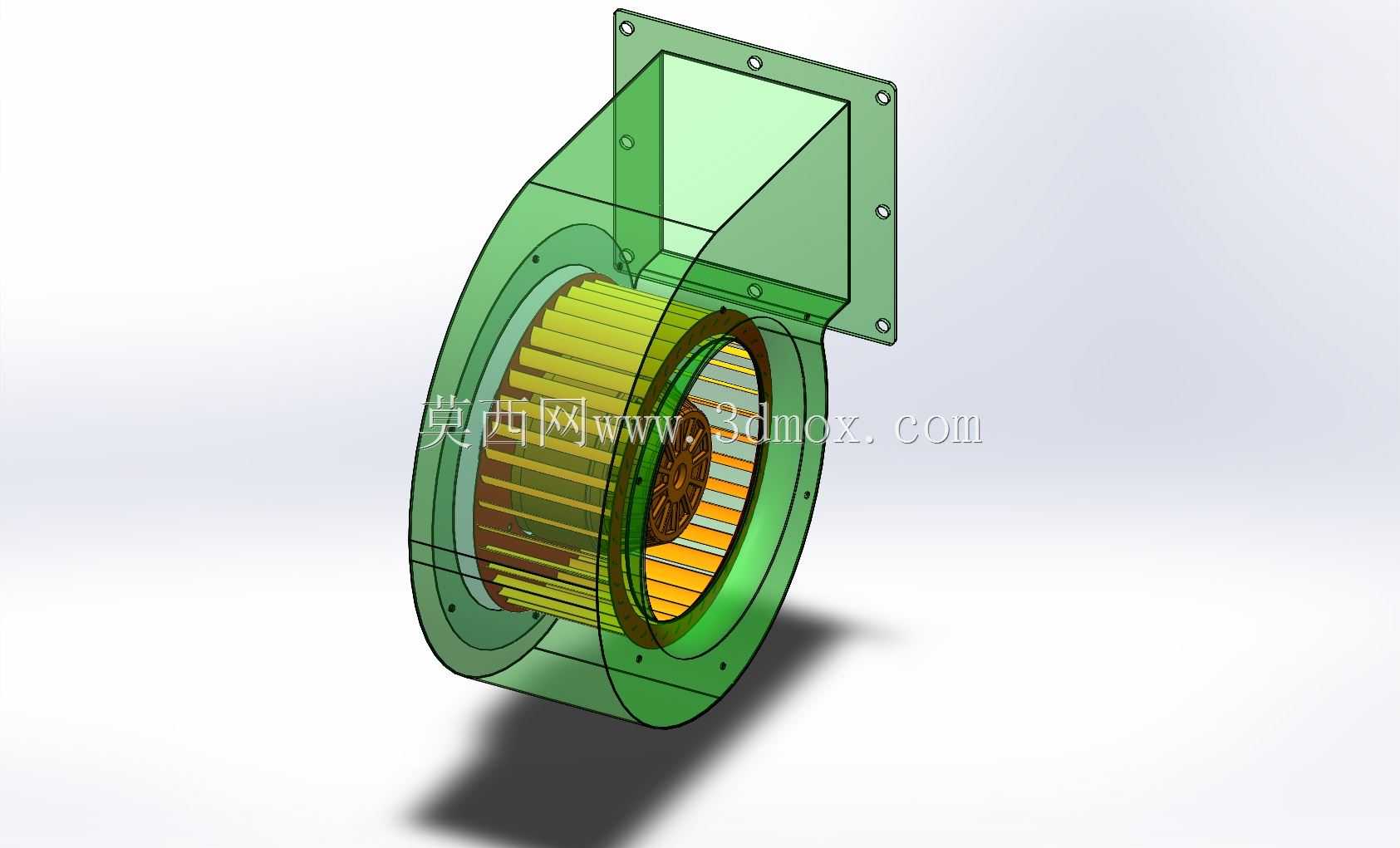

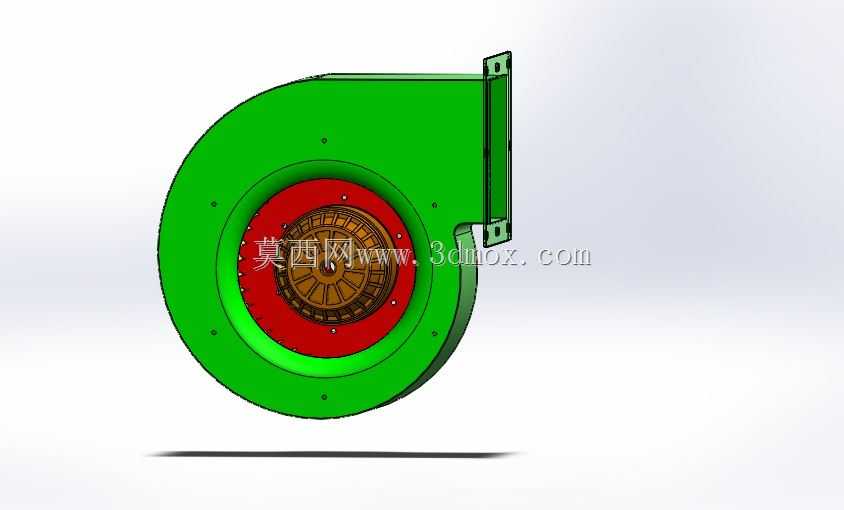

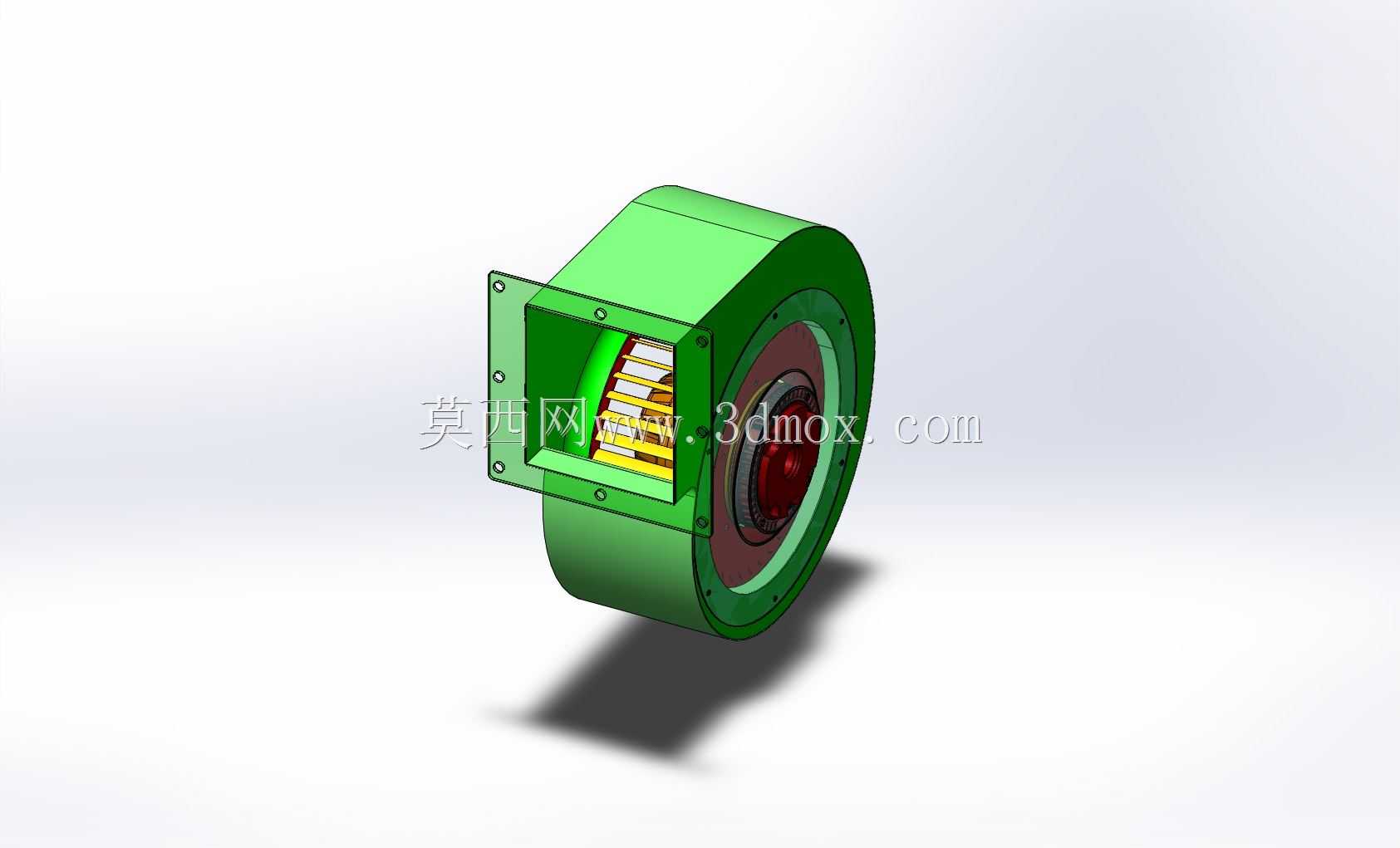

　　从整机结构来看，模型采用经典蜗壳布局，绿色外壳构成气流收集与扩压通道，蜗壳型线沿周向逐步扩大过流面积，将叶轮甩出的高速气流减速增压，减少流动损失。侧面圆形区域对应叶轮安装与检修位置，内部可见棕黄色多叶片叶轮，叶片沿轮毂呈辐射状排布，红色导流结构引导气流平顺进入叶道，降低入口涡流与噪声。出风口设计为带安装孔的方形法兰接口，便于与矩形风管、设备腔体或过滤箱体直接对接，法兰四周预留螺栓孔，可保证连接密封并承受管路反作用力。

　　建模过程中需要重点控制叶轮与蜗壳的配合间隙，间隙过大会造成气流回流、效率下降，间隙过小则可能在热膨胀或振动状态下发生擦壳。蜗壳壁厚、加强筋以及法兰翻边都应结合风机转速、风压等级进行校核，避免壳体在负压或正压工况下出现明显变形。进风侧通常对接集流器，使气流以均匀速度场进入叶轮中心；出风侧则需根据管路走向预留安装空间，方形法兰周边要留出扳手操作距离，整机底部或支撑位还应考虑减振垫与地脚固定。

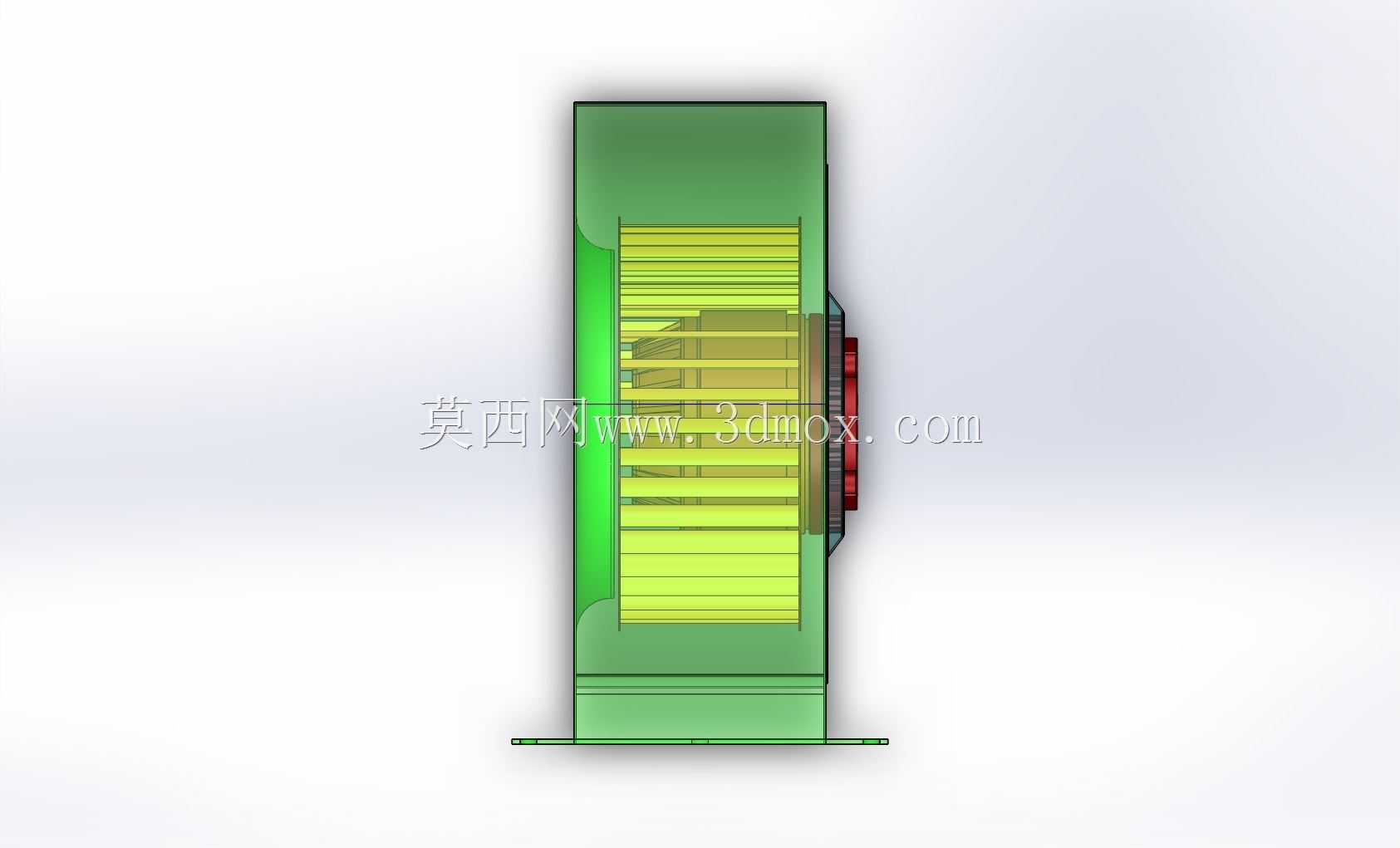

　　尺寸边界方面，这类鼓风机的占位主要由蜗壳外径、出风口截面尺寸和轴向宽度决定，布置时不能只关注外壳轮廓，还需在叶轮轴向侧预留拆装电机、检修叶轮以及清理蜗壳内部的空间；出风口前方应保留直管段，减少急弯造成的风量衰减。结构设计上，叶轮轮毂与电机轴的连接、轴承支撑、壳体同轴度以及动平衡余量，都是影响运行振动和寿命的关键。通过三维模型可以直观检查叶道、蜗壳舌部和法兰接口的空间关系，为钣金展开、铸件或焊接壳体加工以及后续选型装配提供依据。
