巧克力羊角面包自动化生产线

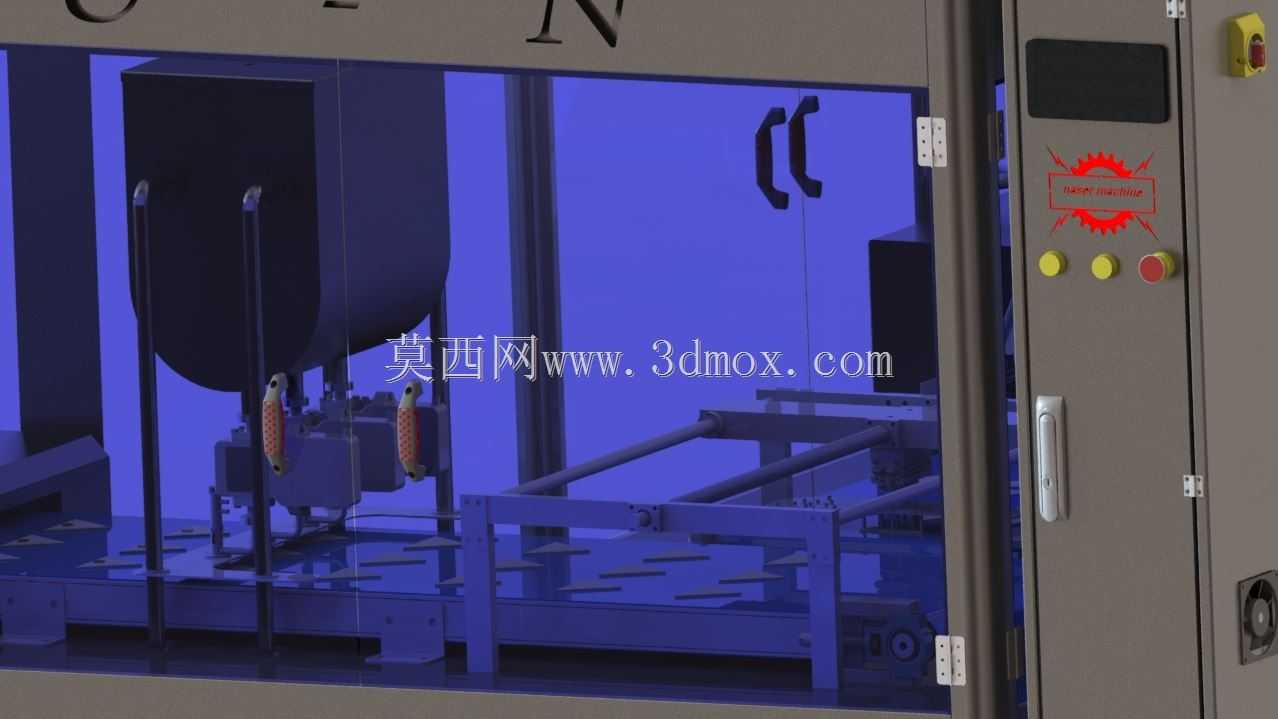

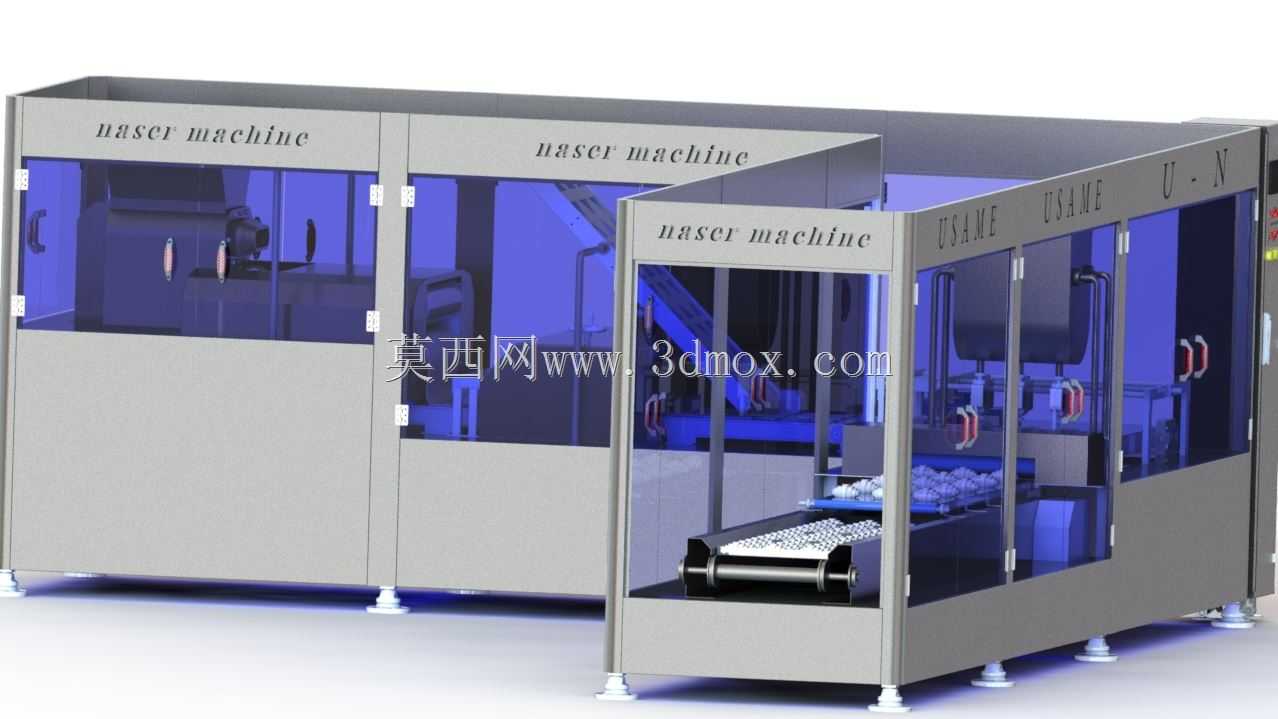

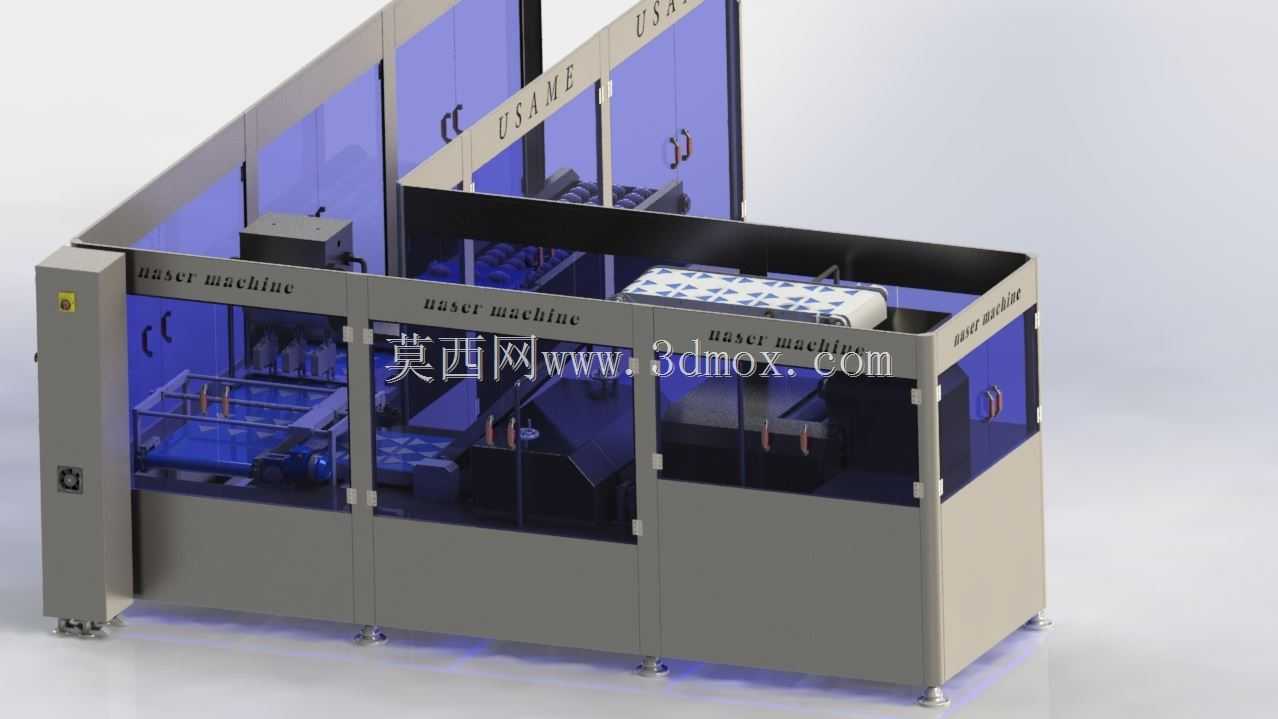

　　这套三维设备对应烘焙食品工厂里的巧克力羊角面包连续生产场景，整体采用分段式封闭机架布局，把面团处理、成型、烘烤后转运与巧克力添加等工序整合在一条联动产线上。现场布置时，设备主体沿车间长边排布，前段接入面团预处理工位，后段对接冷却或包装区域；底部采用可调支撑脚，便于在不平整地坪上找正水平，机架外侧预留检修门和观察窗，透明防护面板既隔离粉尘与人员误触，又能让操作工直接监视内部输送带和执行机构状态。

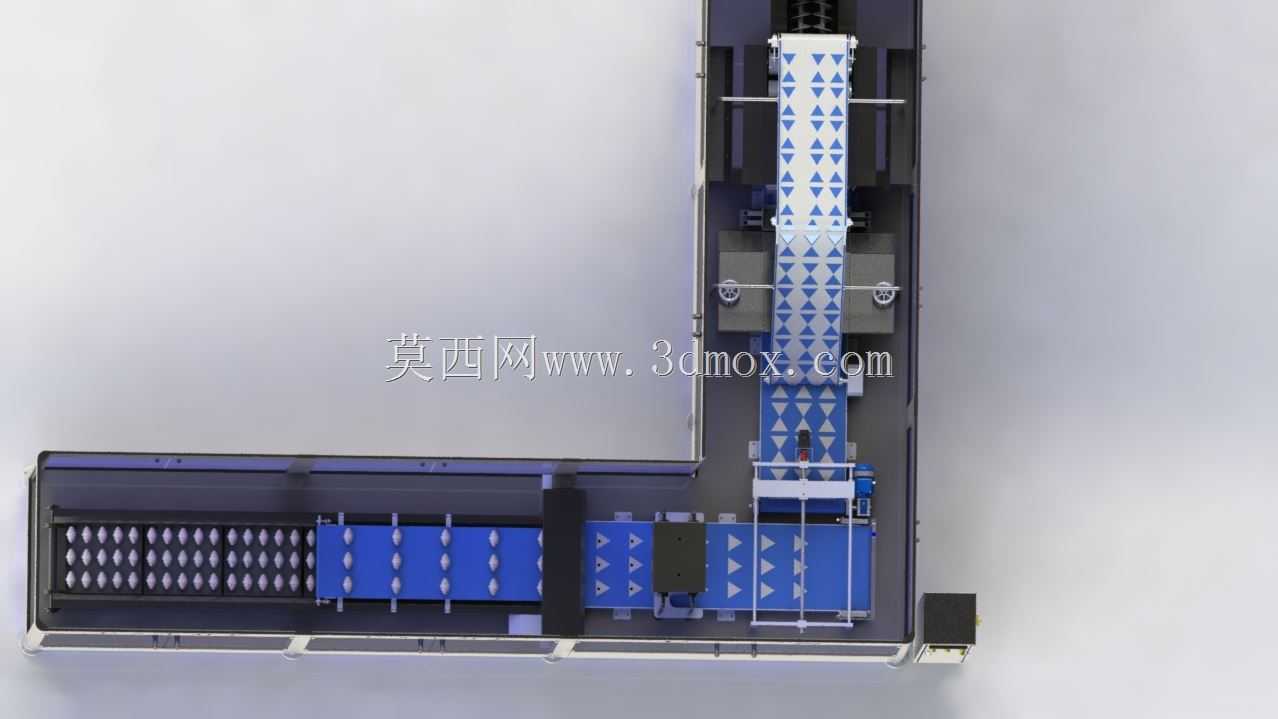

　　从工艺顺序看，产线先完成面团拉伸，将面坯压延到设定厚度，随后进入切割阶段，把连续面片分切成羊角面包所需坯料；未被取用或不合格的面团通过退回机构回流，避免废料混入主线。成型后的面包经过烘烤或醒发相关工位后，由真空转移机构完成轻柔拾取与换位，减少产品变形，再进入巧克力添加段完成淋面、注馅或涂层，最后由缠绕/整理工位把产品归集到输出输送带上。各段之间通过输送带、挡料板和定位机构衔接，节拍匹配是布局时的重点：前后面站速度需要联动，否则容易出现堆料或空工位。

　　结构设计上，机架以型材和钣金护罩组合为主，兼顾刚性与清洁维护需求。与食品接触的输送、托持和转移部件应选用易清洁、耐腐蚀的材料逻辑，护罩转角和检修开口都围绕日常拆装、清洗和故障复位考虑。真空转移部分需要预留真空气源接口、吸盘安装位和升降/平移导向空间；巧克力添加段则要考虑管路、料斗、温控单元与执行喷嘴的相对位置，避免后期干涉。

　　建模时需要重点控制整机外轮廓、输送带高度、维护门开启范围以及进出料端的接驳尺寸。设备左右两侧应保留人员操作和清洁通道，顶部管线、风机或控制元件不能超出厂房净高边界；输入端与前段压面设备、输出端与冷却线或包装线的高度差、输送方向和定位节拍也要在总布置阶段一并校核。对结构工程师而言，这类模型不仅用于展示外观，更可用于检查工位干涉、评估护罩可拆卸性、确认脚轮/脚杯支撑点以及规划车间水电气接口，是烘焙自动化产线方案设计和设备选型沟通的直观依据。
