双坡门式工业厂房钢结构承重框架

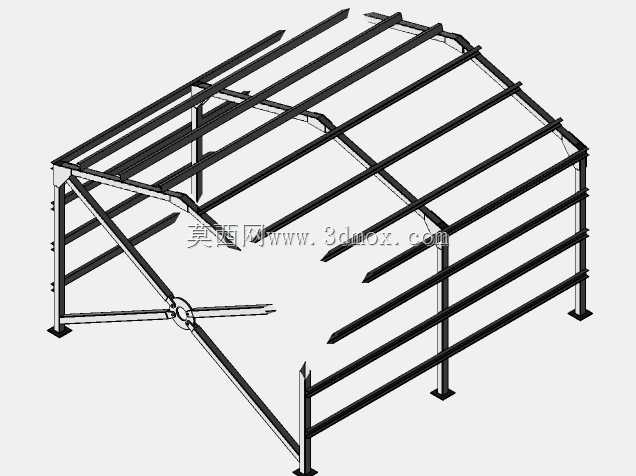

　　这套三维结构呈现的是典型双坡屋面门式工业厂房的主体承重骨架，覆盖中小跨度生产车间、仓储库房、临时加工工区这类常见工业场景，整套模型完整还原了从落地柱脚到屋面檩条、横向桁架、纵向连系梁的全部受力杆件，没有附带围护墙板与屋面板，方便结构设计人员直接核对杆件排布逻辑与节点连接关系。

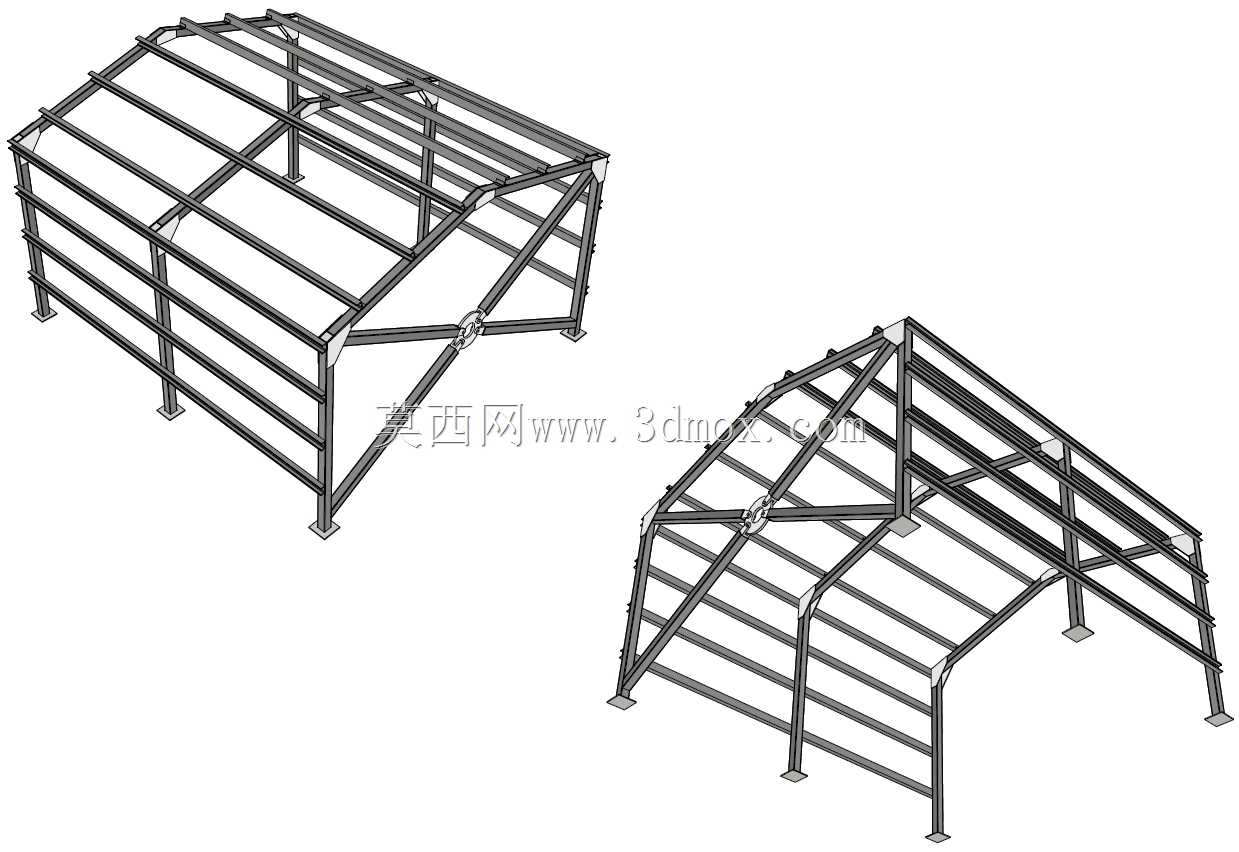

　　从现场安装边界来看，骨架所有立柱底端都预留了带地脚孔的方形柱脚板，安装时直接对准预埋在混凝土基础顶面的地脚螺栓就位，柱脚标高可通过垫铁微调，不需要现场裁切立柱长度；两套骨架分别对应不同进深的厂房布局，杆件交汇的屋脊节点、梁柱刚接节点都做了加劲肋补强，斜向支撑交叉布置在厂房两端开间，用来抵消水平风荷载与吊车运行产生的纵向推力，避免整体框架出现侧向失稳。

　　设计思路上优先采用标准化型钢杆件，立柱、屋面斜梁、横向桁架弦杆都选用统一规格的热轧型钢，腹杆与檩条采用更小截面的型材，既减少采购时的材料品类，也降低现场下料、焊接、拼装的出错概率；屋面坡度按照常规工业厂房排水要求设定，双坡对称布置让雨雪荷载可以均匀向两侧立柱传递，不会出现单侧杆件受力过载的情况。纵向布置的多道连系梁把所有横向刚架串联成整体，单榀桁架安装时不需要额外设置大量临时支撑，吊装就位后临时固定连系梁即可快速形成稳定结构，大幅缩短高空作业周期。

　　实际使用层面，这套骨架内部无多余中柱遮挡，完整开阔的内部空间可以灵活布置生产线、堆放工业物料，也可在立柱预设的连接支座上加装小型桥式吊车的运行轨道；杆件之间的连接节点全部采用螺栓加焊接的组合形式，工厂内提前完成桁架分段预制，运输到现场后仅需完成分段拼接与柱脚固定，适配野外工业区、新建厂区的快速搭建需求，后期如果需要扩容延伸，还可以直接顺着纵向连系梁的排布方向续接同规格刚架，不需要改动原有主体受力结构。
