隧道掘进机长距离钻臂导向支撑桁架

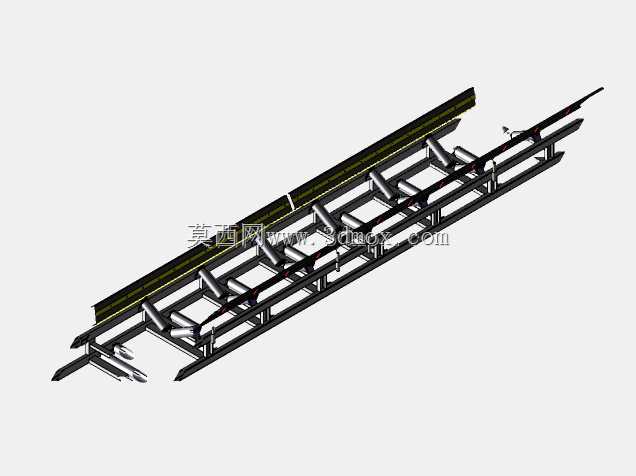

　　该三维结构对应隧道开挖与地下巷道作业中使用的长距离钻臂导向支撑装置，整体采用狭长平行桁架布局，服务于凿岩、超前支护、锚杆钻孔等工序。设备在掌子面附近需要把钻具、推进梁或作业单元沿固定方向送出，单纯依靠短臂结构会因悬臂过长产生挠度，因此该装置以双侧纵向主梁承担弯矩，中间布置多组斜向支撑和横向连接构件，形成连续传力路径。

　　从现场布置看，这类支撑桁架多用于隧道掘进机械、凿岩台车或坑道作业设备的前端延伸区域。作业时，钻具沿桁架长度方向推进，导向件限制其横向摆动，使钻孔轴线在长行程条件下仍保持稳定。桁架两侧的长梁并非简单等截面直杆，而是通过分段连接、加强节点和支撑耳座适应推进力、反冲力及自重载荷。中间交错布置的斜撑主要承受轴向拉压，能够把局部载荷分散到多个节点，避免单根梁在偏载工况下出现过大扭转变形。

　　结构设计的核心在于刚度、重量与通过性之间的平衡。隧道内空间狭窄，设备转场和就位时不能采用过于宽大的框架，因此整体截面保持窄而长；但钻臂在工作时又需要抵抗钻孔反力、岩层不均引起的侧向载荷以及推进梁滑动产生的摩擦阻力，所以模型中可以看到多道横向隔板和V形斜撑。斜撑的角度并非随意设置，过陡会增加框架高度，过缓则对横向刚度贡献不足，实际设计中通常结合节点间距、杆件规格和推进载荷反复校核，使材料更多沿受力方向布置。

　　外形上，装置沿长度方向呈对称双梁形式，端部设有收窄和连接接口，便于与主机底盘、滑动导轨或推进机构装配。上侧连续区域可作为导轨、链条、拖链或液压管路的安装基准；下侧节点则用于连接支撑座、调整油缸或定位机构。由于隧道作业环境中存在岩渣、水雾和振动，桁架杆件多采用开放可维护的布置方式，既减少积渣遮挡，也方便检查焊缝、销轴和紧固件。

　　安装边界方面，该结构需要重点控制总长、宽度、上下净空以及端部连接孔位。长桁架在整机上装配后，前端伸出量直接影响钻孔覆盖范围，也决定了设备在转弯、倒车和进入台车工位时的干涉风险。两侧外缘应预留管路、电缆和人员检修空间；底部与主机平台连接的位置需要承受反复冲击，节点板厚度、螺栓分布和焊接过渡都应按动载工况考虑。若配套滑动推进机构，还需保证两主梁导向面的平行度，否则推进梁在长行程中容易出现卡滞或偏磨。

　　从建模角度看，该装置适合按焊接钢结构组件进行拆分：纵向主梁作为主承载骨架，横向撑杆形成节间，斜向构件负责稳定，端部耳座和连接板作为装配接口。三维设计时应先确定主机连接基准、钻具推进中心线和桁架外轮廓，再细化各杆件截面与节点。对于需要现场拆装的隧道设备，分段法兰或销轴连接位置应避开高应力区，并保证吊装时构件不会因自重产生明显变形。

　　在功能实现上，该桁架并不直接完成破碎或钻进动作，而是为执行机构提供长距离、高直线度的承载轨道。它能够削弱长臂作业时的颤振，提高钻孔定位一致性，同时为液压管线、检测线缆和导向元件提供固定路径。对于小断面隧道，装置还可通过降低桁架高度、收拢侧部附件来适应运输界限；对于大断面作业，则可在相同接口基础上延长节间或增加辅助支撑，使设备在不同围岩条件和施工方案下保持较好的通用性。
