多通道旋转式蓓异进样阀结构设计

项目分类:阀门 发布时间:2023-10-24 ID:714024
  • 多通道旋转式蓓异进样阀结构设计
  • 多通道旋转式蓓异进样阀结构设计
  • 多通道旋转式蓓异进样阀结构设计

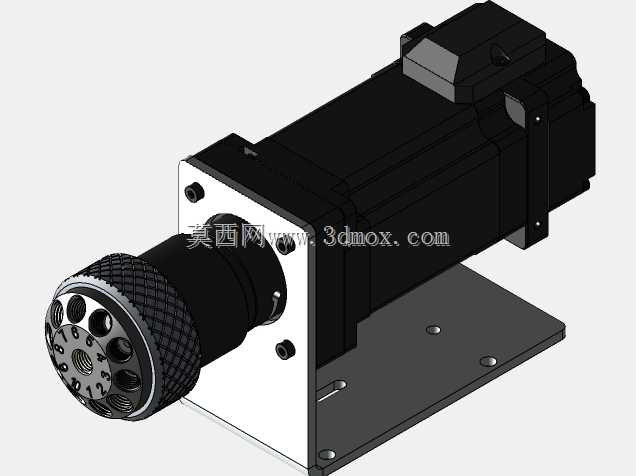

  这套旋转式多通道进样阀主要面向分析仪器、实验室流体回路以及小流量工艺切换场景,承担样品定量、流路选择、试剂分配与回路隔离等任务。在色谱仪、在线监测装置、反应取样系统和小型流体实验台中,阀件需要在多条流路之间反复切换,同时保证密封可靠、死体积小、流道对应关系清晰。模型将阀体、驱动端、安装底座和前端编号转盘作为整体表达,便于在整机布局阶段核对干涉区域、接管方向与维护空间。

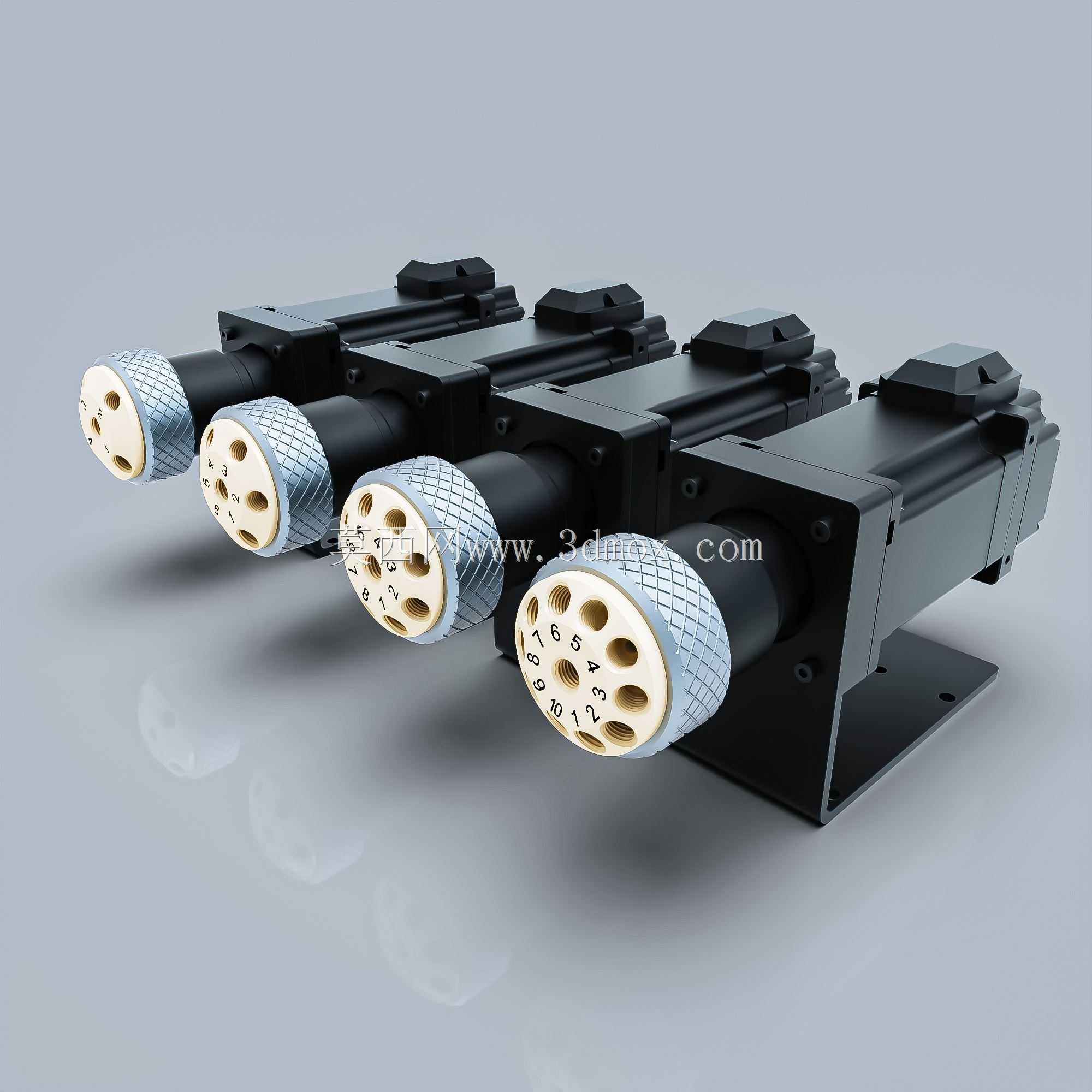

  前端转盘采用密集孔位布置,孔口周围标注通道序号,操作人员可直接观察当前接通位置,降低多流路系统中的误接风险。不同规格覆盖4、6、8、10通道,通径按3.2毫米设定,适配小口径软管、卡套接头及分析仪器常用细管路;接口螺纹采用5/16-24规格,属于小流量阀件常见连接尺寸,装配时可围绕螺纹有效旋合长度、接头压紧量和密封面贴合度进行校核。额定耐压按3兆帕考虑,设计重点不在大通径输送,而在频繁切换下的密封稳定性与流道一致性。

  结构上,阀体中段为圆柱形流道核心,外部滚花纹理既表现了手动旋动部位的防滑特征,也提示该区域在装配后可能需要保留操作空间。后部驱动与支撑部分采用矩形箱体形态,底部设置安装脚板,脚板上的固定孔决定了整机安装边界。进行三维布置时,不能只按阀体外形占位,还需在前端预留接头装拆、管路弯曲和手指旋转空间,在侧面预留驱动部件或接线空间;若多联并排使用,阀与阀之间应保证转盘编号可视、接头互不干涉,并让检修工具能够接近底部紧固件。

  建模思路遵循“流道核心—操作指示—驱动安装”三个层次:先确定阀芯轴线与通道分布圆,再建立前端孔位和编号特征,随后完善外部壳体、端部连接及底座。这样处理能够在方案阶段同时检查流路数量、接口朝向和安装姿态。对于选型人员而言,该模型可用于核对通道数是否满足试剂切换需求,评估阀前阀后管路弯曲半径,并在装配体中模拟转盘转动范围内的安全间隙。对结构设计人员而言,模型还提示了密封件压缩、阀芯同轴度、底座刚性和螺纹接头载荷传递等关键工程问题,适合作为小流量流体控制部件的详细设计与整机集成参考。
