高压法兰连接球阀多规格成套结构

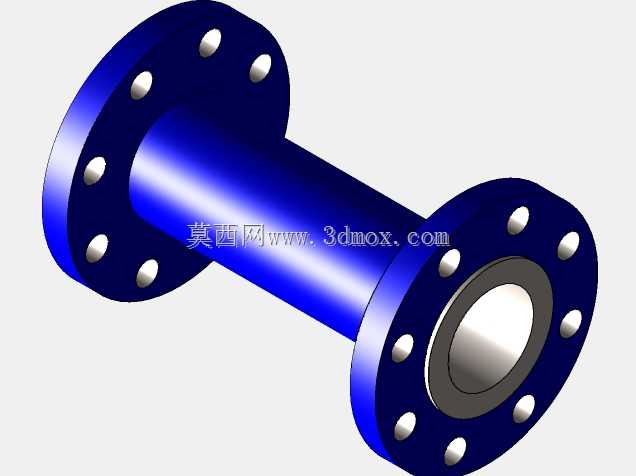

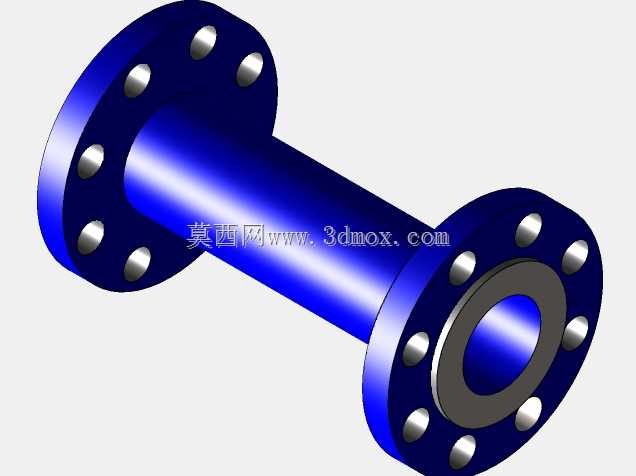

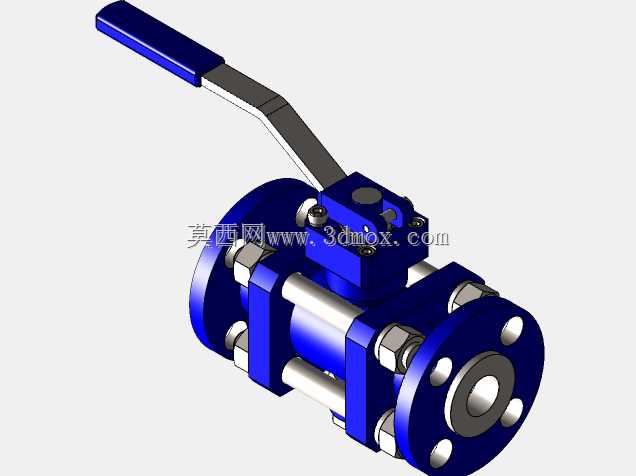

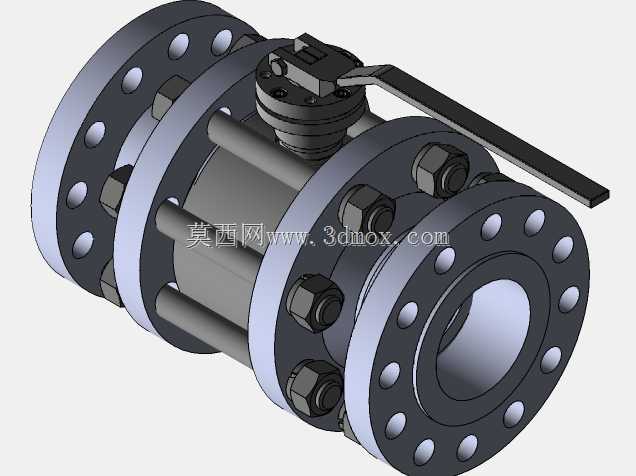

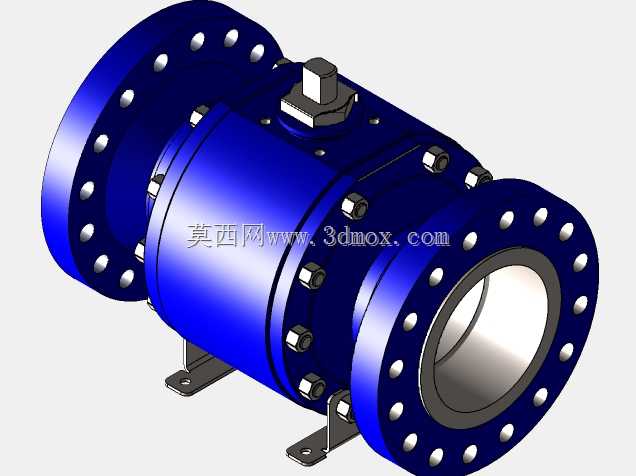

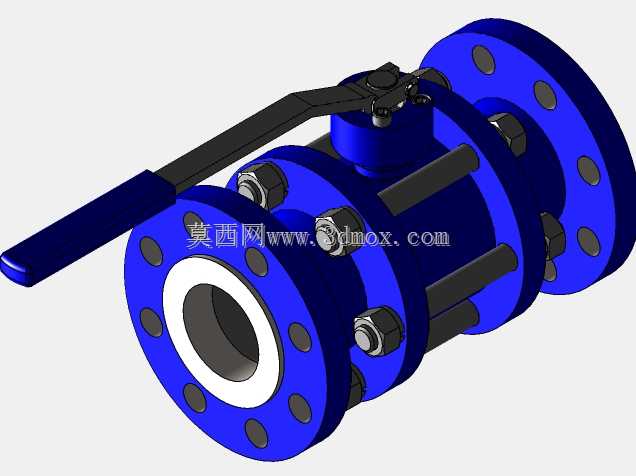

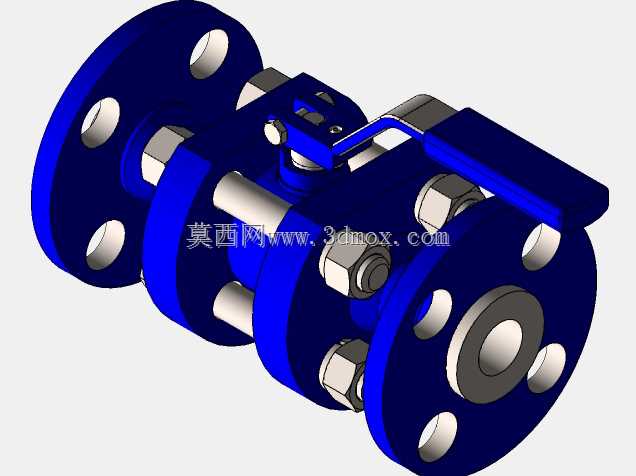

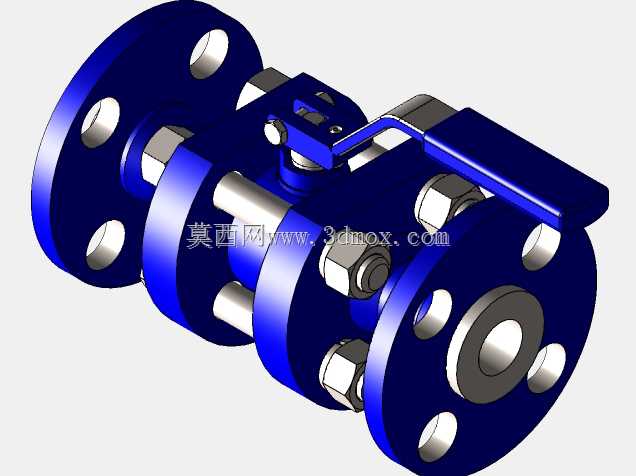

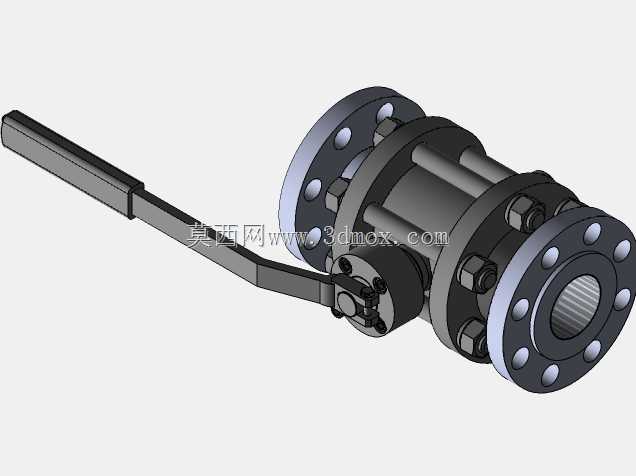

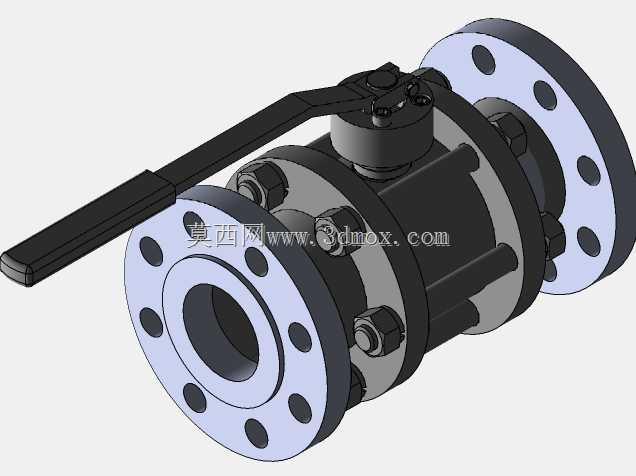

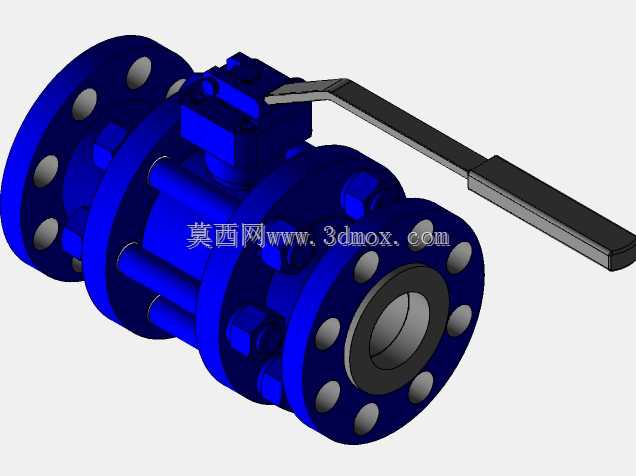

　　这套球阀结构面向中高压工业管线场景，采用法兰端接形式，覆盖不同公称通径的系列化规格，可用于石化输送、工艺管汇、蒸汽系统、水处理主管路以及成套设备内部流体切断环节。模型将阀体、法兰端盖、贯穿螺栓、密封压盖、阀杆和操作手柄按装配关系完整表达，能够直接用于管线布置时的空间校核、操作距离检查和维护路径评估。

　　从实际使用角度看，球阀的核心作用是通过阀芯内的通孔在90度旋转过程中实现流道全开或全关。全开状态下，介质流向与阀芯通道基本一致，流阻较低，适合水、油品、气体及部分洁净工艺介质的截断控制；关闭状态下，阀座包覆阀芯密封面，可阻断上下游压力。法兰连接结构相比螺纹连接更适合大口径和较高压力等级，安装时依靠两端法兰垫片压紧形成外部密封，多根周向螺栓均匀承载，便于在检修时整体拆装，也能适应管廊、泵组进出口和设备撬块等固定管路。

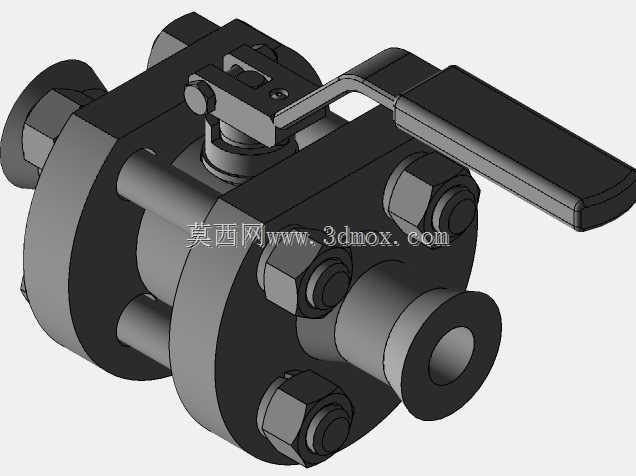

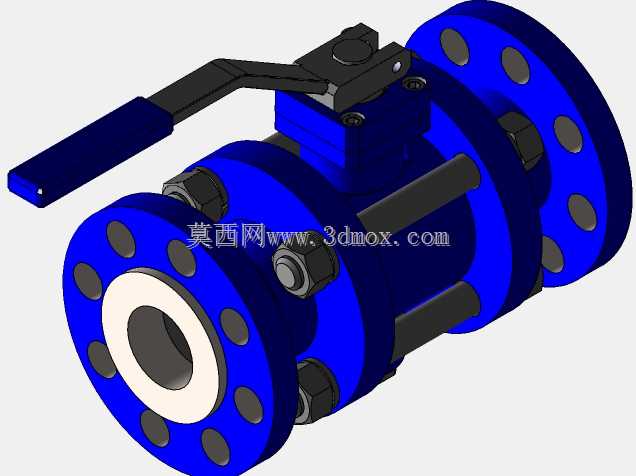

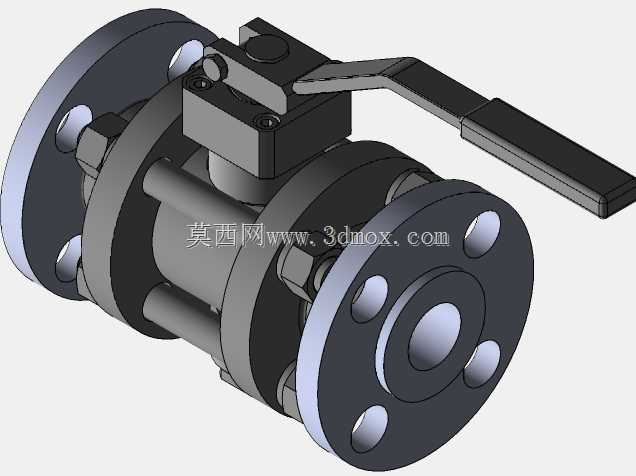

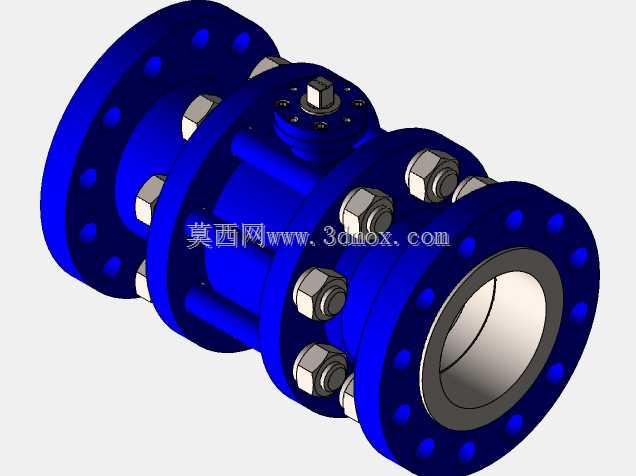

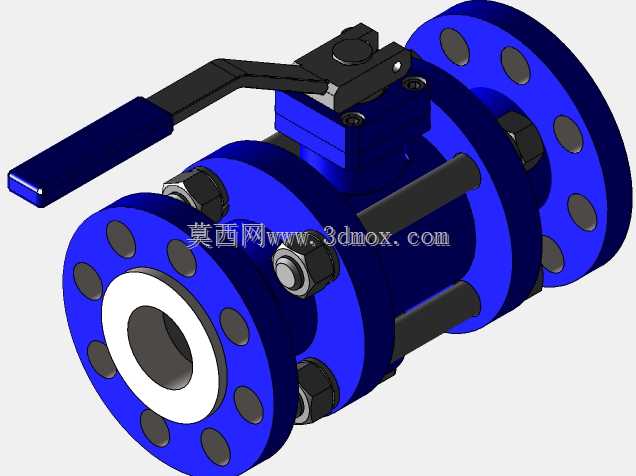

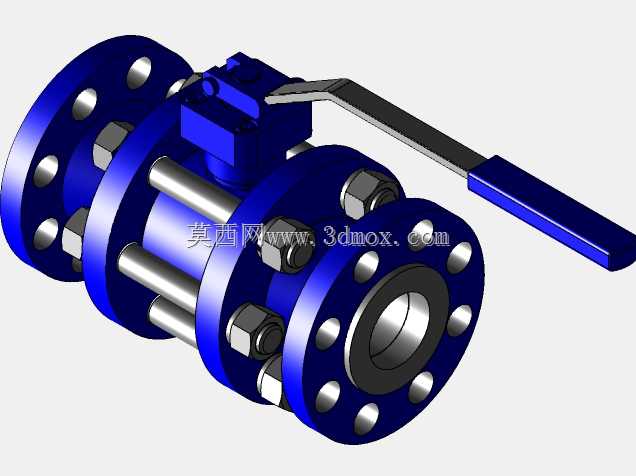

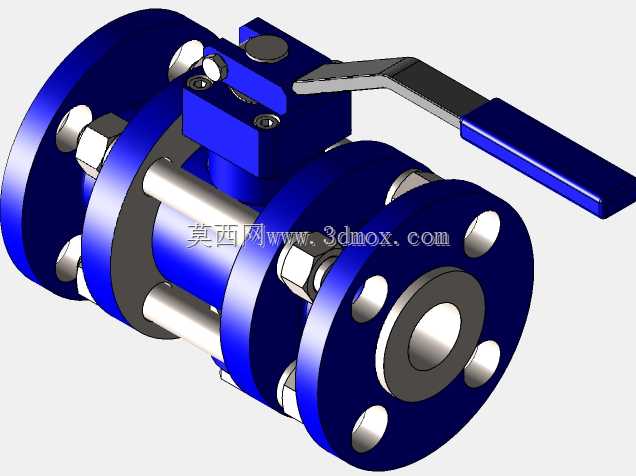

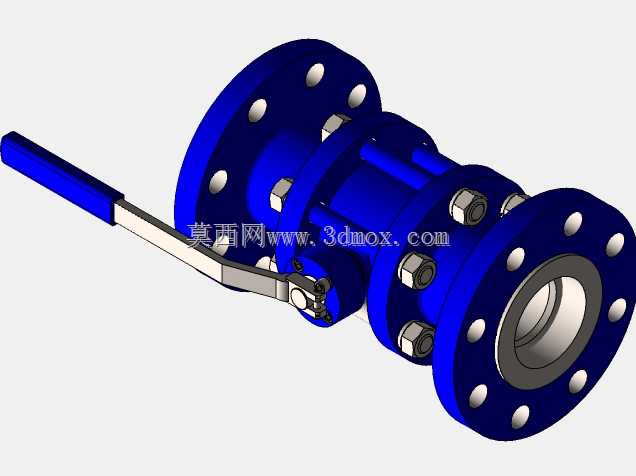

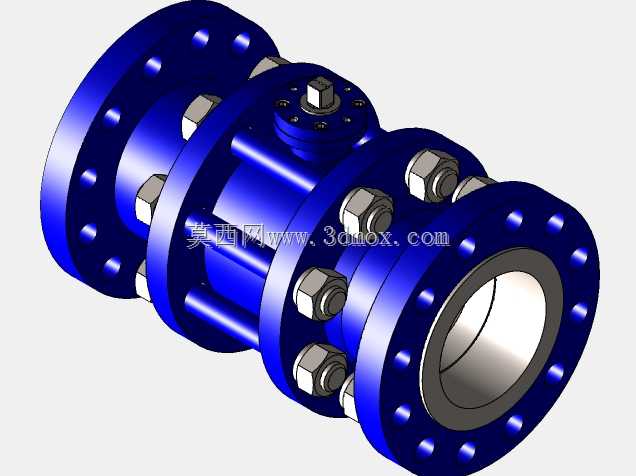

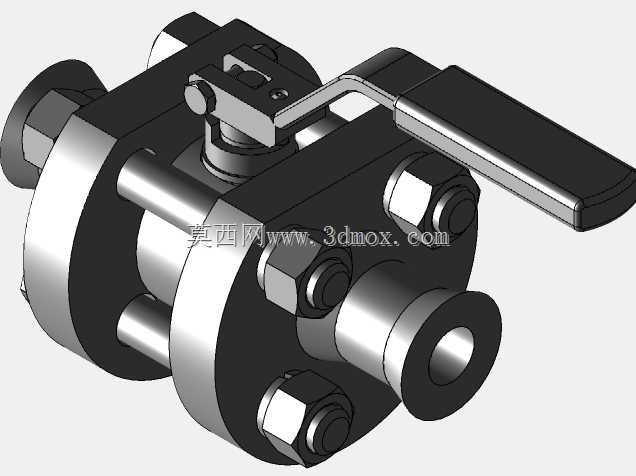

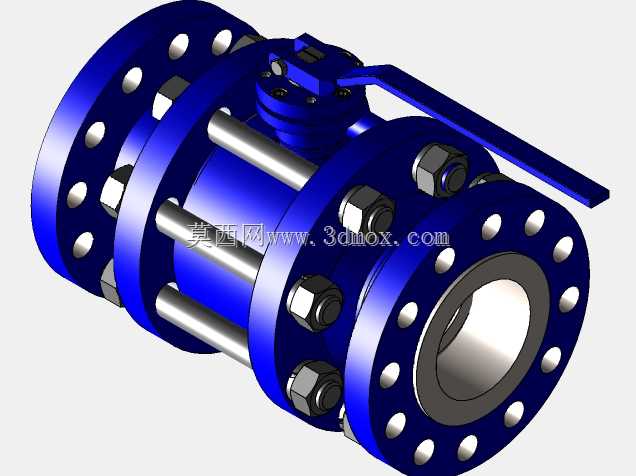

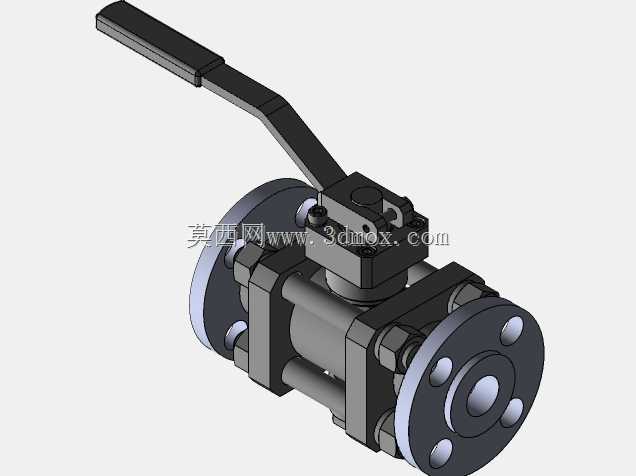

　　建模时先以通径和压力等级确定法兰外径、螺栓分布圆、密封面位置及端面间距，再围绕中心流道建立左右阀体和中腔结构。阀体外部保留加强轮廓，中法兰区域通过螺栓把合，既体现真实装配层次，也方便在工程评审中观察密封压紧位置。阀杆从阀体上部伸出，轴向设置填料压盖区域，用于限制阀杆窜动并提供杆部密封；顶部手柄沿垂直于流道方向布置，手柄长度与操作力矩相关，在三维布置中需要重点检查其旋转范围内是否与相邻管道、支架、平台栏杆发生干涉。

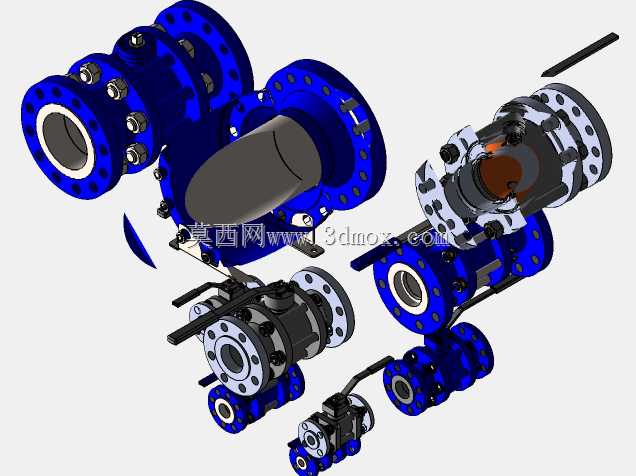

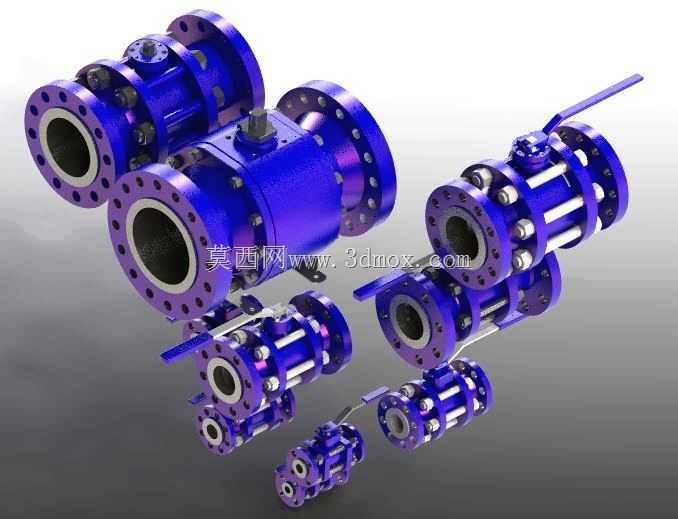

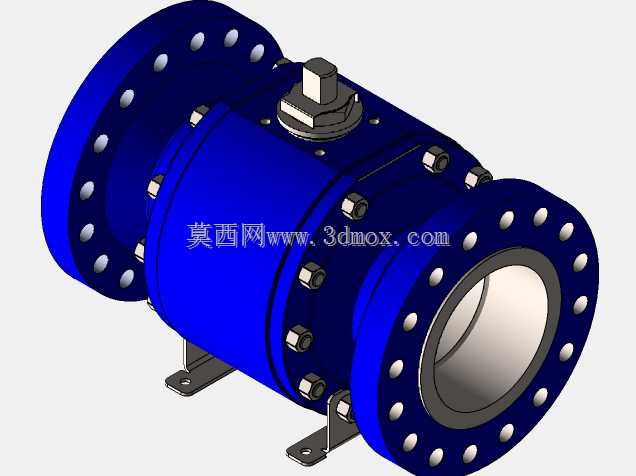

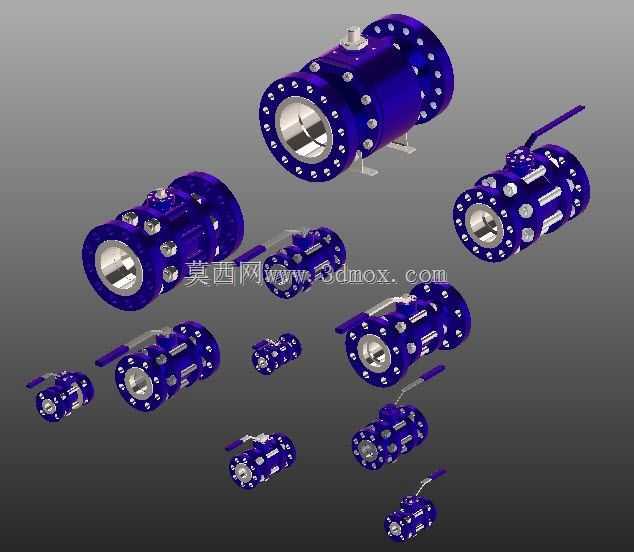

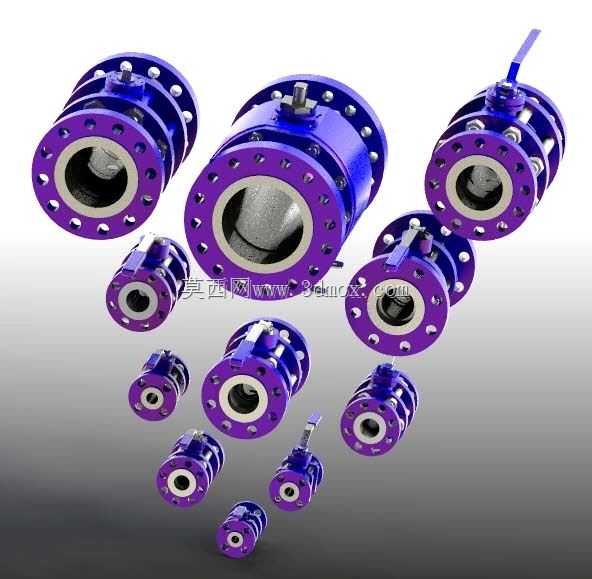

　　系列化规格在外形上保持相似结构比例，但法兰直径、阀体长度、螺栓数量和手柄尺寸随通径变化。小规格阀门可布置在紧凑支管和仪表旁通位置，大规格阀门则需要预留更宽的法兰拆装空间，尤其端盖螺栓外侧应留出扳手操作余量，阀体下方也要考虑支撑位置，避免大口径阀门自重全部由管道承担。安装边界不仅包括两端法兰面之间的管道长度，还包括顶部阀杆升高尺寸、手柄全开全关扫掠范围、侧向螺栓抽出距离以及保温层包覆后的外部轮廓。

　　在成套设备设计中，这类阀门常与泵进出口、换热器接管、压力容器管口和分流管汇配合。三维模型能够帮助设计人员在管线尚未施工前确认阀门朝向、操作面可达性和检修拆卸顺序；对于需要并排安装的多台阀门，还可依据法兰中心高和手轮位置统一排布，减少现场操作盲区。模型细节兼顾外观展示与结构理解，既呈现阀门外部形态，也保留内部装配逻辑，适合用于管路方案设计、设备选型沟通和结构教学演示。
