法兰连接直通式工业截止阀结构

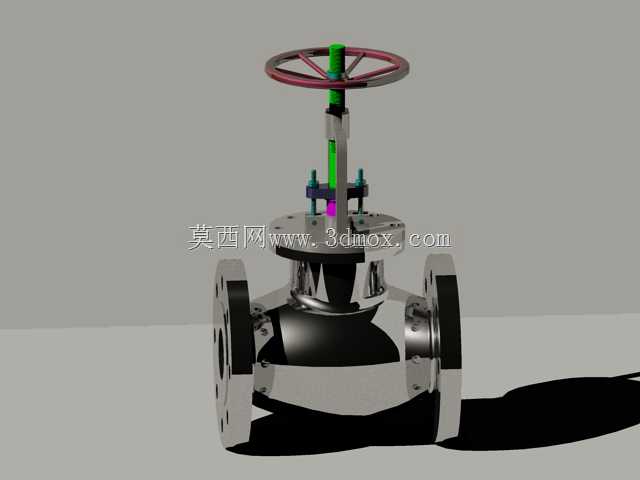

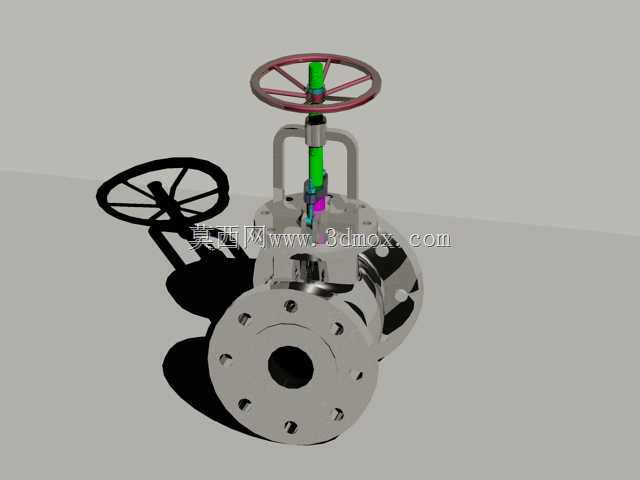

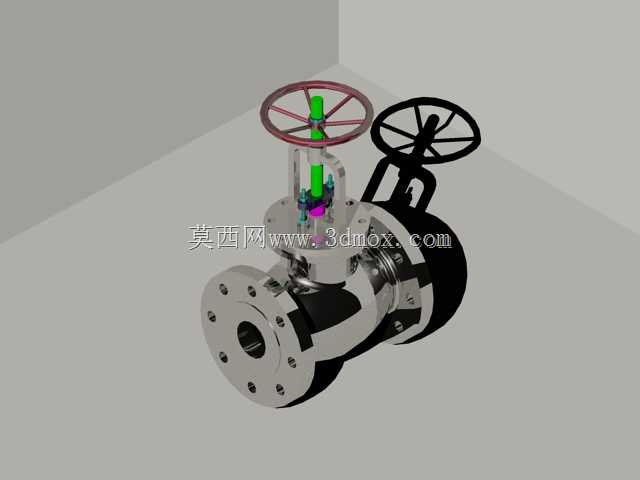

　　该截止阀模型以工业管路中常见的法兰连接直通式阀门为对象，完整呈现了阀体、阀盖、阀杆、阀瓣、密封座、填料压盖、支架和手轮等关键结构。模型中阀体采用左右贯通的流道形式，两端布置带螺栓孔的法兰盘，可直接与同压力等级、同公称通径的管道法兰配对安装。布置时需要在阀门两侧预留法兰螺栓穿装和紧固空间，尤其手轮上方应保留阀杆升降及操作人员旋转手轮所需的净空，避免管道支吊架、保温层或相邻设备干涉操作。

　　从实际用途看，这类阀门主要用于蒸汽、水、油品及部分腐蚀性较弱的工艺管线中，承担截断或接通介质的任务，也可在允许节流的工况下进行短时流量调节。与球阀类全开全闭元件相比，截止阀通过阀杆带动阀瓣沿阀座轴线方向升降，启闭过程中密封面间相对滑动较短，密封副受力明确，适合对切断可靠性和维修便利性要求较高的场合。模型将阀瓣与阀座的配合关系单独表达，便于检查关闭位置时密封面是否能够均匀贴合，也能直观看到阀瓣导向结构对启闭对中性的作用。

　　结构设计上，阀体中部的腔室容纳阀瓣运动，上部通过阀盖形成承压边界。阀盖与阀体之间设置垫片压紧面，依靠周向螺栓实现密封；阀杆穿过阀盖处采用填料函结构，由压盖和紧固件压缩填料，阻止介质沿阀杆外漏。手轮通过螺母副与阀杆连接，旋转手轮时将圆周运动转换为阀杆的直线进给。模型中手轮轮缘、辐条和中心轮毂均有体现，红色手轮与绿色阀杆形成明显区分，有利于在三维评审中识别运动件和承压件。

　　安装边界方面，法兰端面间距、螺栓孔分布圆、孔径和孔数是管道预制时必须核对的尺寸。阀体底部流道转折处会形成一定流阻，选型时不能只按管口通径套用，还应结合介质流向、压降限制和安装姿态确认。常规直通截止阀通常采用低进高出的流向原则，三维管路布置时应使介质从阀瓣下方进入、上方流出，以降低关闭时的阀杆受力，并改善开启状态下的密封面工作条件。若阀门用于水平管道，阀杆宜保持竖直向上；若空间受限需要倾斜安装，应重新评估填料函排水、排气和操作力矩。

　　建模细节上，法兰颈部过渡、阀体壁厚变化、支架开窗、螺栓螺母位置以及手轮旋转范围都被保留，可用于干涉检查、维护空间校核和教学演示。对于设备选型人员，该结构能够帮助确认阀门与管道、操作通道和检修平台之间的关系；对于结构设计人员，则可据此分析承压壳体、密封压紧和传动启闭之间的配合逻辑。
