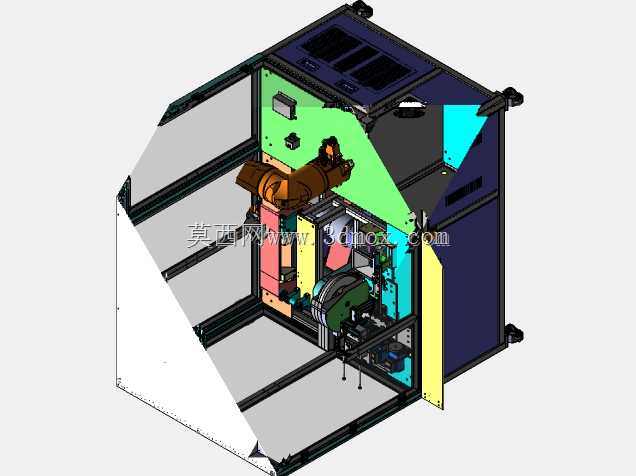

封闭式自动打磨工作站整机结构设计

　　该套打磨工作站采用封闭式整机布局，主要面向五金铸件、机加工件、焊接结构件的表面打磨、飞边去除、焊缝修整与抛光前处理场景，可布置在机加工车间后道工序、铸造清理工段或自动化产线的表面处理工位，替代人工手持角磨机完成高粉尘、高重复性的打磨作业。整机外围以铝型材搭建框架，四周设置透明防护挡板与封闭护板，正面预留工件上下料开口，顶部布置除尘接口与电气安装区域，既能够阻挡打磨碎屑飞溅，也便于配套除尘系统抽取打磨粉尘，改善车间作业环境。机架底部配置可调脚杯与移动脚轮，兼顾设备就位后的水平固定需求与短距离转场调整。工作站内部集成多轴打磨机器人、打磨动力头、工件定位工装、除尘罩、电气控制元件与管线拖链，机器人安装位置经过作业半径校核，

　　可覆盖工装区域内工件的多个加工面，减少工件二次装夹次数。内部不同功能模块采用分层布置方式，下部预留工装与排屑空间，中部集中安装执行机构，上部布置阀组、传感器与走线槽，使动力线缆、控制线缆和除尘管路分开布设，降低管线干涉风险。从安装边界看，整机为柜式立方体结构，外围轮廓紧凑，防护门开启方向、机器人运动包络、维护操作空间均在机架内部或预留侧向空间内完成，现场布置时只需确认地面承重、上下料通道、除尘管道对接位置和电源气源接入点。结构设计上，防护面板采用可拆式连接，方便后期更换观察板或维护内部机构；工件工装区域留有夹紧与定位接口，可根据不同工件形态更换治具；打磨头周边设置局部吸尘口，使粉尘在产生位置附近被收集。

　　机架型材连接处通过角件和紧固件锁紧，顶部承载板用于安装电气元件，侧板开孔兼顾通风与检修。该模型完整表达了封闭防护、机器人作业、工装定位、除尘排屑和电气安装之间的空间关系，可用于自动化打磨方案评估、工作站布局校核、机架结构设计参考以及产线集成时的干涉检查。
