电源变压器配套金属防护安装外壳

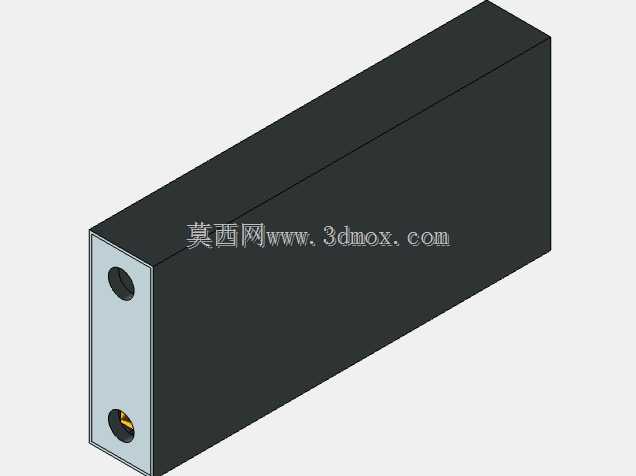

　　这款金属壳体是小功率电源变压器的配套安装防护结构，日常在低压工控配电、小型电子设备内置供电模块、桌面型测试仪器供电单元这类场景里应用十分普遍，核心作用是给内部的变压器绕组、磁芯提供物理防护，同时规整接线端的走线布局，避免装配、运维过程中误触带电部位，也能阻挡日常环境里的浮尘、细小金属碎屑掉落到绕组间隙引发绝缘故障。从结构设计来看，壳体采用长方体封闭式主体加单侧端板的组合形式，主体为薄金属板材弯折成型，内壁预留了变压器磁芯与绕组的安装限位空间，端板通过侧边的咬合结构与主体固定，不需要额外加装过多紧固件，既可以保证装配后的结构强度，也能控制整体的重量与物料成本。端板上预留了两个不同规格的开孔，靠上位置的小孔是固定安装孔，用于壳体在设备内部机架上的定位锁紧，装配时可以配合M3规格的盘头螺丝完成固定，安装孔周边做了轻微的沉台处理，避免螺丝头突出端板平面影响周边部件的布局；靠下位置的开孔是接线引出孔，内部变压器的输入输出引线从这个位置穿出，孔位边缘做了卷边钝化处理，不会在穿线、后期拉扯调整线束的时候割破导线的绝缘层，降低接线部位的短路风险。

　　在设计这款壳体的时候，首先要匹配内部变压器的实际外形尺寸，壳体内腔的长宽高需要比变压器本体的最大外轮廓单边留出0.8-1.2mm的装配间隙，既方便变压器本体顺利装入壳体，也不会因为间隙过大导致变压器在壳体内出现晃动，长期受振动影响出现接线松脱的问题；壳体的壁厚选择0.6mm的冷轧钢板，表面做黑色哑光喷塑处理，一方面可以提升壳体的防锈耐蚀能力，适配设备内部可能存在的凝露、轻微油污等使用环境，另一方面哑光表面不会产生光线反射，在仪器内部密集排布部件的时候不会干扰运维人员的视觉判断。

　　安装边界方面，壳体整体为规整长方体，没有外凸的结构件，在设备内部布局的时候可以直接贴靠相邻的结构件安装，不需要额外预留避让空间，端板所在的平面为安装基准面，装配时需要保证端板与设备安装机架的平面完全贴合，避免固定后壳体出现倾斜，导致内部变压器的磁芯受力不均，长期运行产生额外的振动噪音。壳体的侧边没有预留额外的开孔，整体的封闭性可以满足IP20的防护等级要求，能够阻挡直径大于12mm的异物进入壳体内部，适配常规室内工业设备、民用电子设备的使用环境，不需要额外做密封处理就可以满足日常使用的防护需求。

　　在实际选型匹配的时候，需要先确认内部变压器的最大外形尺寸，尤其是绕组引出线的出线位置，要保证引出线与端板接线孔的位置对正，避免线束在壳体内部出现过度弯折，影响引线的使用寿命；同时要确认安装孔的中心距与设备机架上的预留孔位匹配，不需要二次打孔就可以完成装配，减少现场加工的工作量。这款壳体的结构没有复杂的曲面或者特殊成型结构，所有弯折角度均为90度，加工时只需要通过常规的钣金下料、冲孔、弯折、喷塑工序就可以完成量产，加工精度容易控制，批量生产的良率可以保持在较高水平，也方便后续根据不同功率规格的变压器尺寸，快速调整壳体的长宽高参数，衍生出适配不同型号变压器的系列化外壳结构，不需要重新开模，大幅缩短配套结构件的开发周期。
