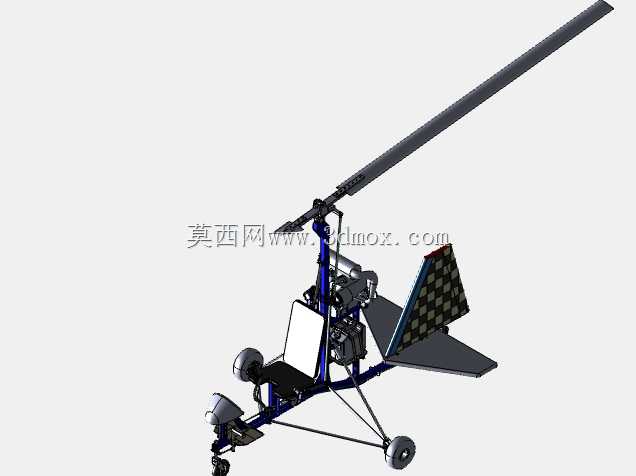

单人超轻型自转旋翼飞行器结构设计

　　这套单人超轻型旋翼飞行器的结构设计，核心面向低空休闲飞行、航空运动体验、短距通勤作业场景，区别于传统直升机的动力旋翼结构，采用自转式主旋翼提供升力，尾部搭配推进动力单元，整体结构做了极致的轻量化处理，适配单人驾乘的载荷需求。从实际使用场景来看，这类旋翼机不需要长距离跑道，仅需数十米的平整场地即可完成起降，在农林巡查、航空摄影、低空运动体验领域有很高的适配性，相比固定翼飞行器对起降场地的要求更低，相比传统直升机结构复杂度更低、维护成本更可控。

　　从功能特性上看，主旋翼采用无动力驱动的自转设计，飞行过程中依靠前方来流吹动旋翼旋转产生升力，即便出现动力失效的极端情况，旋翼也能在气流作用下保持自转，实现平稳滑翔降落，安全冗余度远高于同量级的轻型直升机。机身采用桁架式管架结构，主体承力框架使用高强度轻质管材焊接成型，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机自重，驾乘位采用开放式单座布局，操控机构直接布置在驾乘人员身前，简化了传动链路，降低了结构重量与故障概率。尾部设计包含垂直安定面与水平尾翼，搭配格纹样式的方向舵面，能够在飞行过程中提供足够的航向稳定性，尾轮采用前三点式起落架布局，两个主轮布置在机身重心下方，前轮设置在机身前部下方，起降过程中能够保持足够的稳定性，缓冲结构采用简易的弹性支撑设计，能够吸收平整场地起降时的冲击载荷，不需要复杂的液压缓冲结构，进一步降低整机重量与维护难度。

　　设计思路上，整体遵循“够用即优”的轻型航空器材设计逻辑，没有冗余的装饰结构与非必要的功能部件，所有结构件都同时承担承力与安装基准的作用：主旋翼桅杆直接固定在主承力框架的上部节点，动力单元安装在驾乘位后方的框架上，直接驱动尾部推进螺旋桨，省去了长距离传动的轴系结构，减少了动力传输过程中的损耗，也降低了传动系统的故障概率。旋翼头采用简单的跷跷板式结构，允许旋翼在旋转过程中做小幅度的挥舞动作，抵消飞行过程中的气流扰动带来的不平衡载荷，结构简单可靠，维护时仅需定期检查铰接部位的磨损情况即可，不需要复杂的液压助力操控系统，操控力直接通过连杆传递到旋翼头与尾舵面，机械反馈直接，适合有一定飞行经验的操作人员使用。

　　从安装边界与尺寸控制来看，整机主旋翼长度控制在适配单人飞行的最优区间，旋翼旋转时的扫掠直径既能够满足单人驾乘重量下的升力需求，又不会因为尺寸过大导致地面转运、存放时的空间占用过高；机身整体长度控制在紧凑范围内，尾翼伸出长度刚好满足航向稳定的力矩要求，不会因为过长导致整机结构重量不必要的增加。起落架的轮距经过反复校核，既能够保证地面滑行、起降过程中的抗侧翻能力，又不会因为轮距过宽导致飞行过程中的空气阻力增加。所有机载部件的安装位置都经过重心配平计算，燃油箱、动力单元、驾乘位的布置都围绕整机重心点分布，避免飞行过程中因为重心偏移带来的操控负担，主旋翼桅杆的后倾角度也经过优化，在巡航飞行状态下能够保持最优的旋翼迎角，兼顾升力效率与飞行阻力控制。

　　细节结构上，机身前部设置了简易的整流挡风结构，能够减少飞行过程中气流对驾乘人员的直接冲击，同时不会带来过多的空气阻力；尾翼的舵面操控通过钢索连接到驾乘位的操控踏板，结构简单可靠，钢索张力可通过端部的调节结构快速调整，日常维护十分便捷。整机所有的管路、线路都沿承力框架布置，通过卡扣固定在管材表面，没有冗余的走线，既降低了线路磨损的风险，也方便日常检查线路的老化、破损情况。动力单元的安装支架采用快拆结构设计，维护时可以快速将动力单元整体拆下，不需要拆解主体承力框架，大幅降低了日常维护的工作量。
