CA6140车床曲轴支撑座结构设计

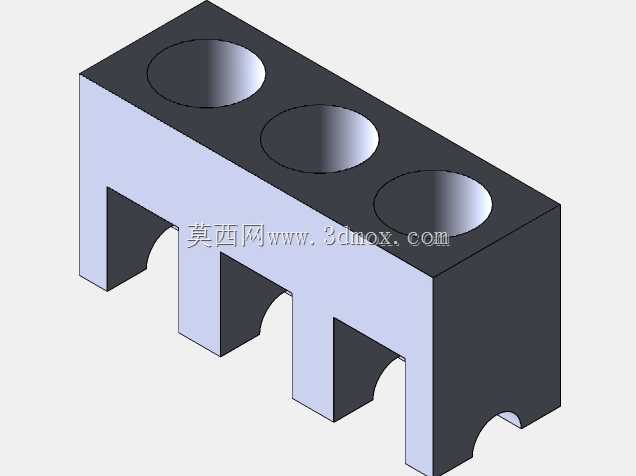

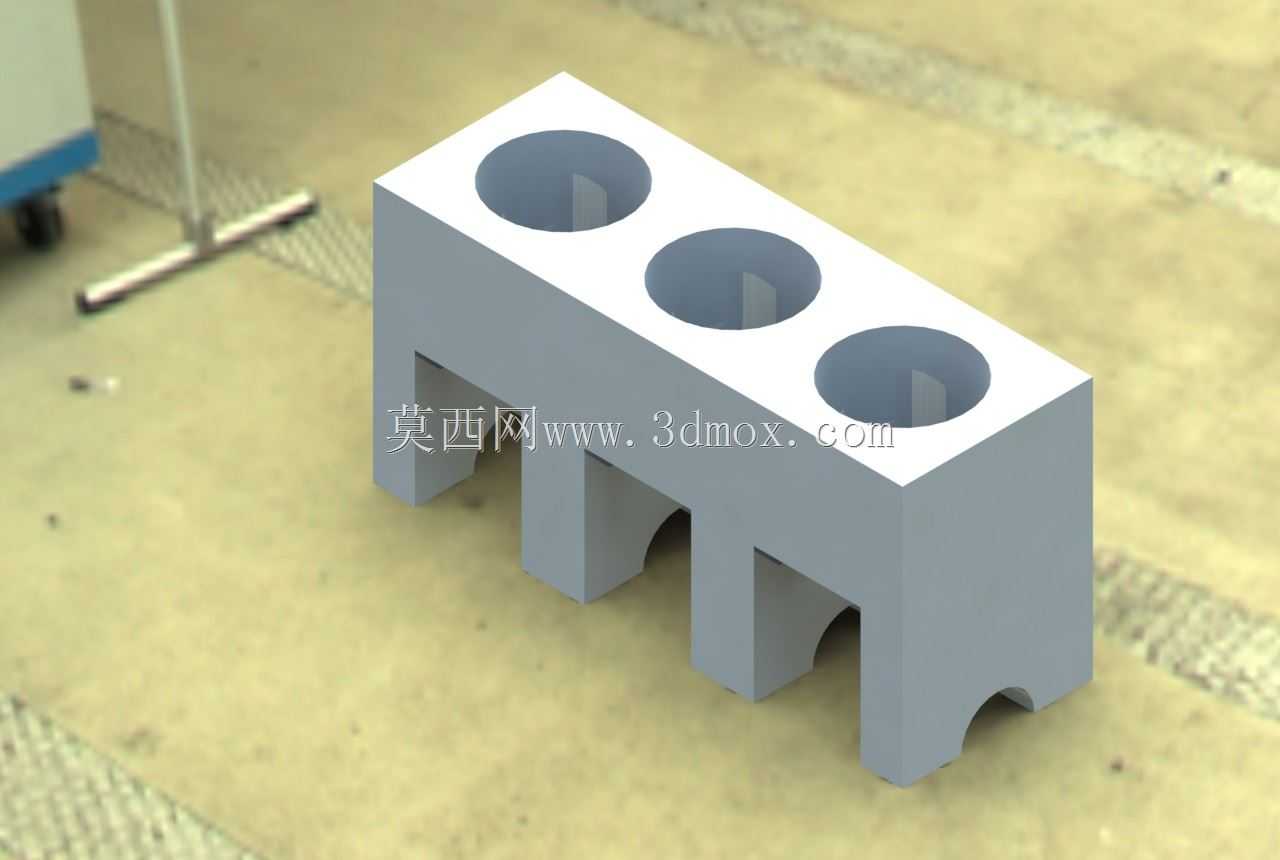

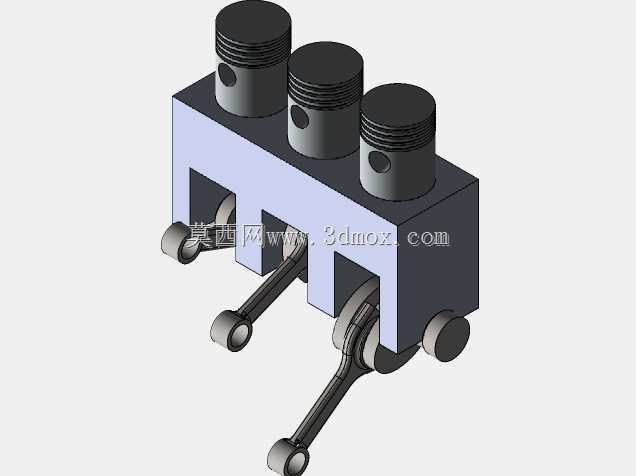

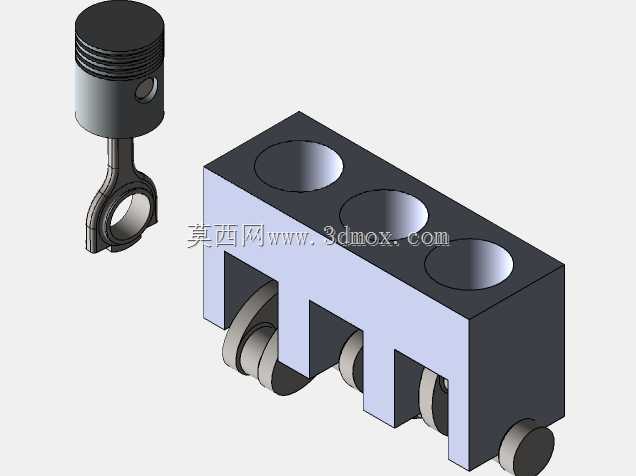

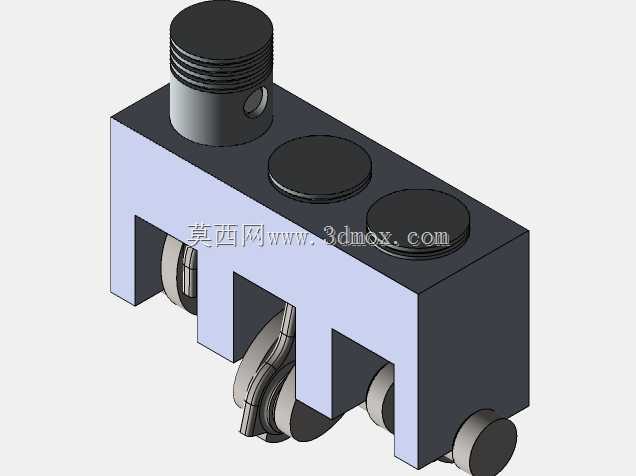

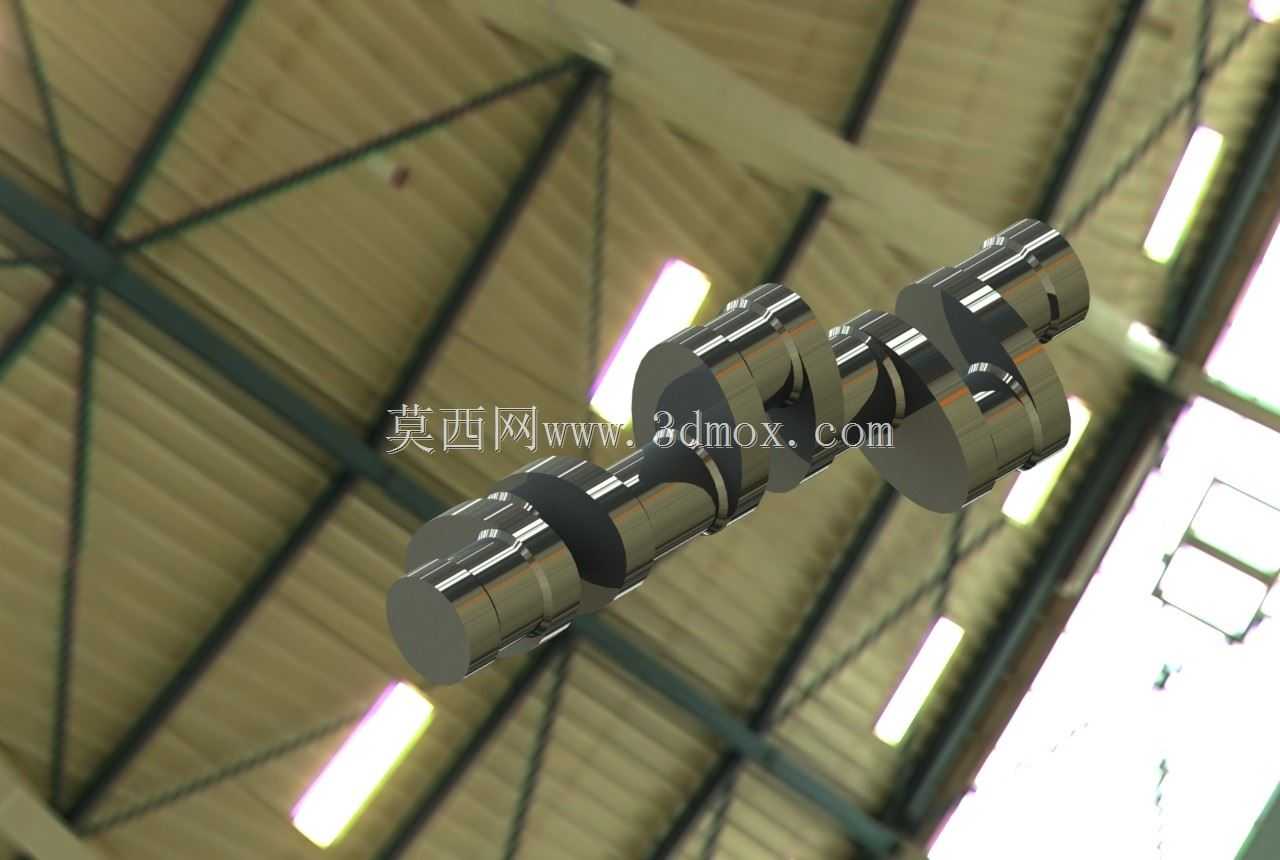

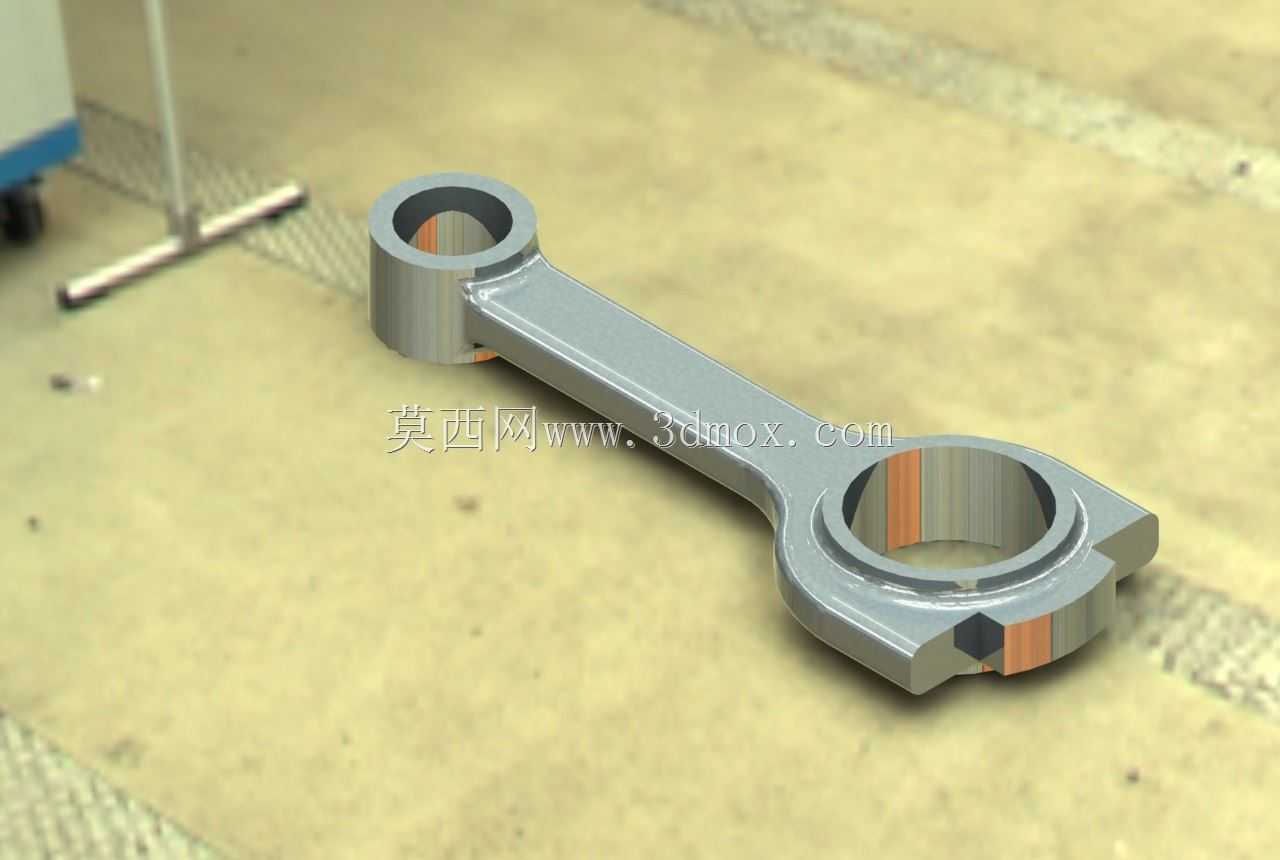

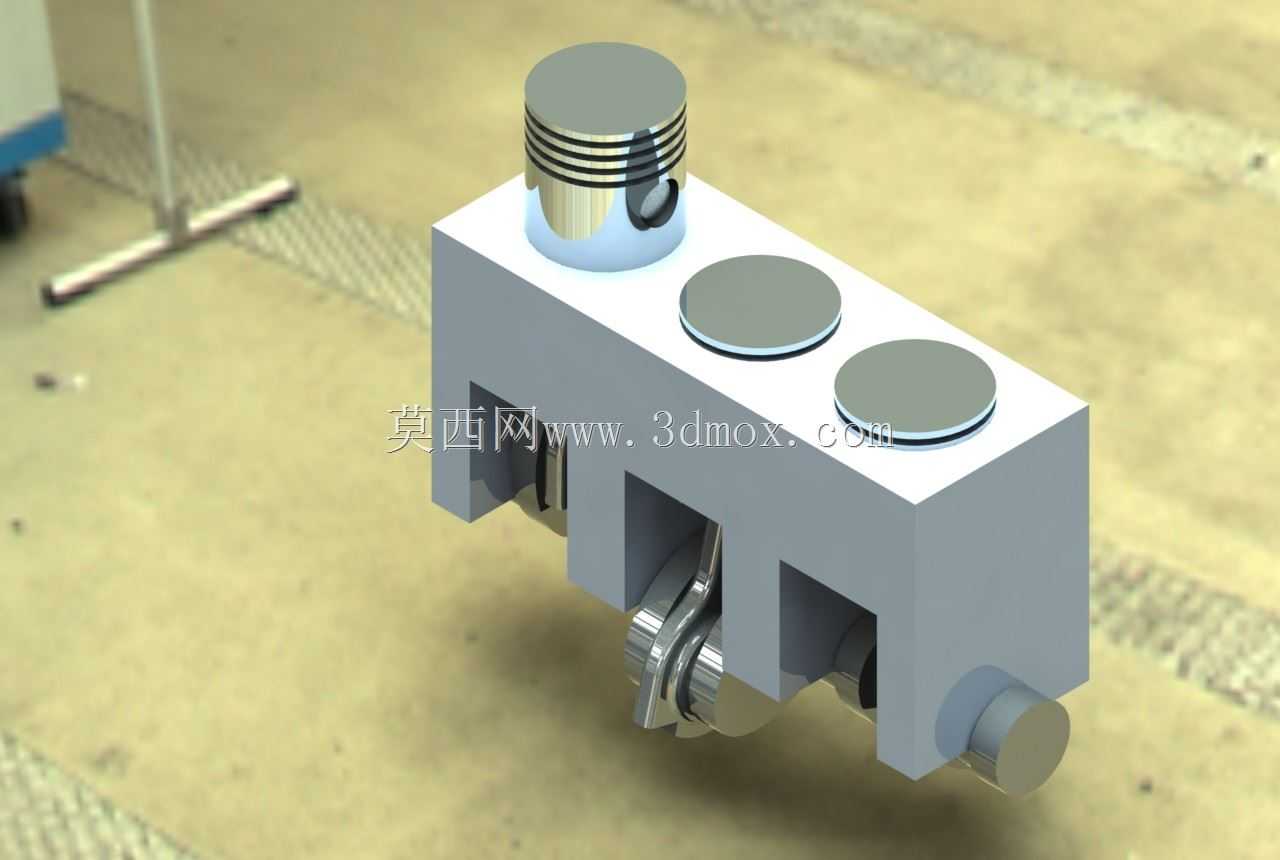

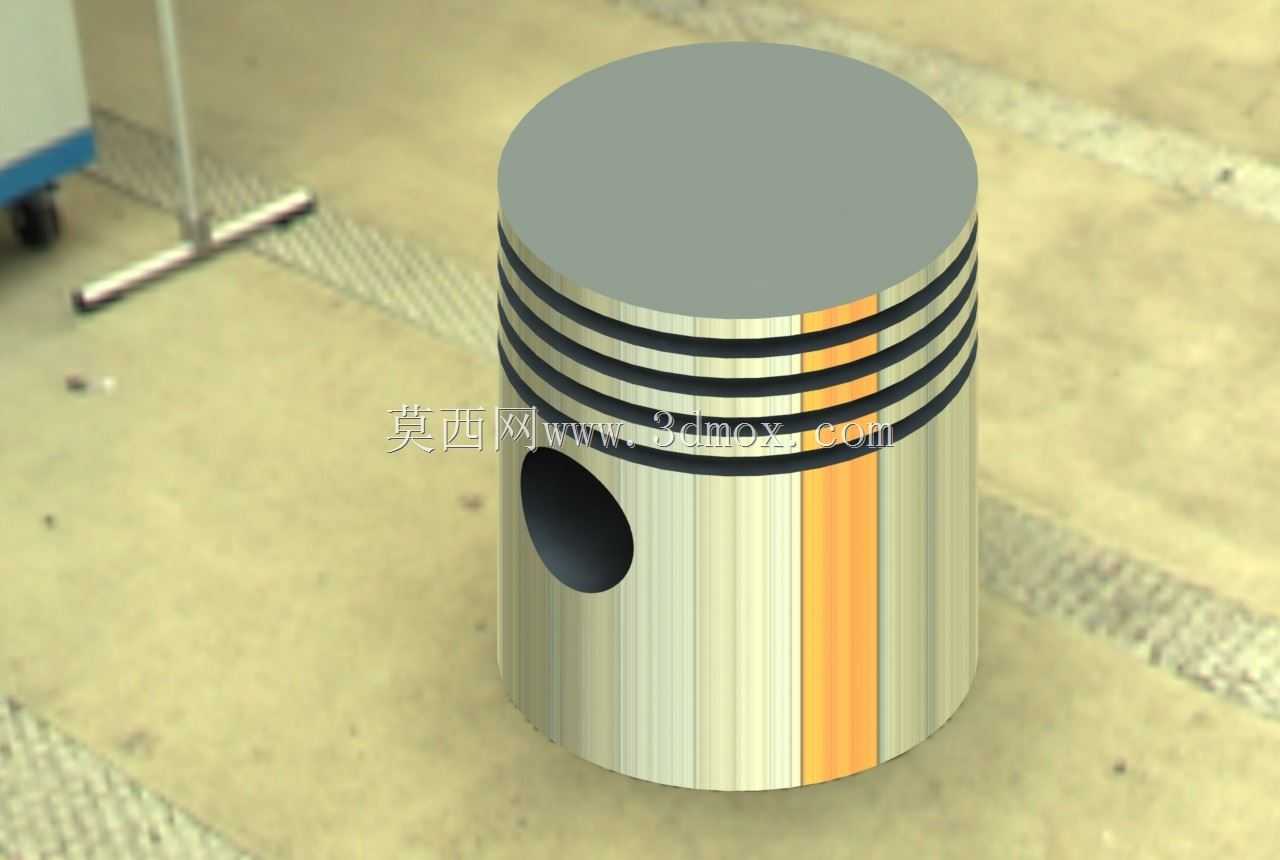

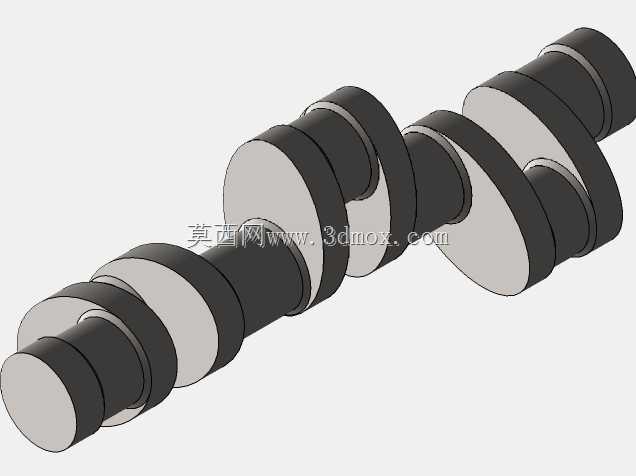

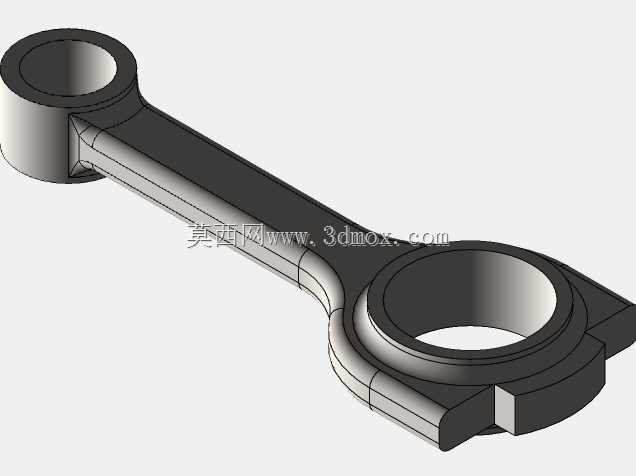

　　在普通卧式车床的床头箱传动布局里，曲轴类回转部件的支撑定位直接决定主轴系运转的同轴度与长期振动表现，本次完成的支撑座结构，正是围绕CA6140车床床头箱内三工位曲轴安装位做的实体化结构落地。拿到原始传动布局草图时最先要敲定的不是外观造型，而是三个同轴孔系的位置公差：三个顶部镗孔沿座体长度方向等距排布，孔内壁预留了曲轴轴颈穿装后的配合间隙，孔底的轴向定位台阶要和曲轴轴肩端面贴合，避免轴系在运转过程中出现轴向窜动。座体底部没有做成整块实心底板，而是对应每个轴孔的正下方开出了半圆拱形让位槽，这个结构细节是反复核对曲轴曲柄回转半径后确定的——曲轴转动时曲柄销会扫过座体下部空间，如果做成封闭实体，曲柄运动到下止点位置会直接和座体发生硬干涉，拱形槽的圆弧轮廓比曲柄外回转轮廓单边多留出3mm安全间隙，既不会因为间隙过大削弱支撑刚性，也完全规避了运动磕碰风险。

　　从安装边界来看，座体顶面为精加工基准面，三个镗孔的孔口端面都和顶面保持垂直，装配时可以直接以床头箱的安装平板为定位基准，座体底面的四个支脚落位后，通过支脚侧边的锁紧孔穿装螺栓完成固定，支脚的跨距按照床头箱内部预留的安装螺孔间距做了匹配，不需要在现场额外扩孔调整。结构设计阶段特意把座体侧壁做了等厚处理，外壁和内孔之间的壁厚控制在12mm，这个厚度在铸铁铸造场景下既能保证浇铸时金属液流动顺畅、不会出现冷隔缺陷，后续整机运行时也能吸收曲轴转动产生的高频振动，避免薄壁结构引发的共振噪音。

　　建模过程中先拉伸出整体长方体毛坯，再依次切除三个顶部通孔、底部三个拱形让位槽，所有棱边都做了R2的铸造圆角，没有尖锐应力集中角。这类支撑座在实际车间场景里，除了CA6140车床的原厂备件适配，也常被用于老旧机床的床头箱维修改造，测绘旧件磨损量后直接替换失效支撑座，快速恢复曲轴传动的支撑精度，不需要对整个床头箱做报废处理，能大幅降低设备维保的成本与停机时长。
