机床排屑输送导料钣金壳体结构

　　该结构对应金属切削机床配套的排屑输送导料壳体，主要用于承接车床、加工中心在切削过程中产生的卷状切屑、细碎金属屑以及少量切削液混合物料。壳体上段对接机床落屑口位置，将加工区域落下的切屑导入倾斜输送通道，下段衔接排屑输出端，把物料导向集屑车或厂区集中排屑管线，避免切屑堆积在加工舱内影响刀具运动、防护门开合与冷却液回流。

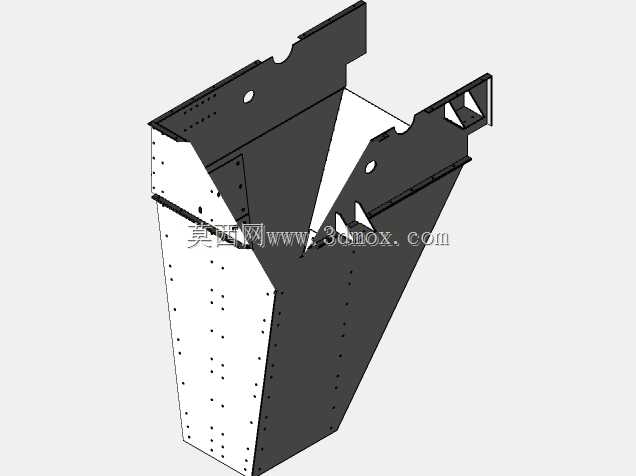

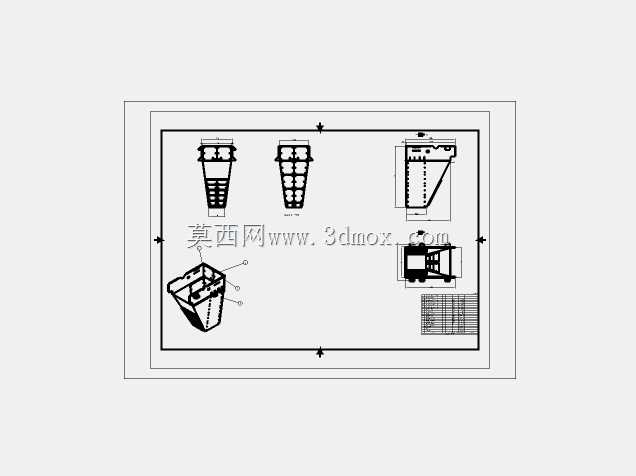

　　从整体布局看，壳体采用竖直接料段加斜向溜槽段的组合形式，上段为近似矩形的封闭接料仓，侧壁预留多组安装孔位，既可以通过螺栓与机床床身排屑口法兰对接，也能固定内部链板、刮板或螺旋输送组件的支撑导轨。斜段底板按切屑自然滑落与输送机构抬升角度设计，倾角兼顾细碎切屑靠自重下滑和链板刮送的双重需求，避免长条卷屑在槽内卡滞搭桥。

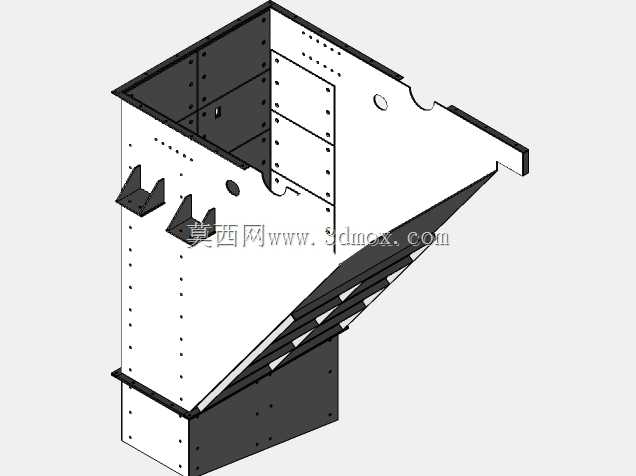

　　壳体壁板以薄钢板折弯拼焊为主，外侧分布的密集小孔用于安装检修衬板、耐磨导轨条与外部防护封板，槽体内侧可后续加装耐磨不锈钢衬板，应对钢屑、铝屑长期滑动摩擦造成的磨损。侧壁开设的圆形开孔可接入冷却冲屑管路，通过高压冲洗液将附着在槽壁的碎屑冲入输送路径，也可作为观察口用于日常巡检内部积屑情况。斜槽外侧预留的几组凸起安装座，用于固定驱动电机、链轮张紧机构与输送链回程托板，安装面的孔位间距按照常规排屑机驱动端标准布局设定，方便同系列不同输送长度机型改型复用。

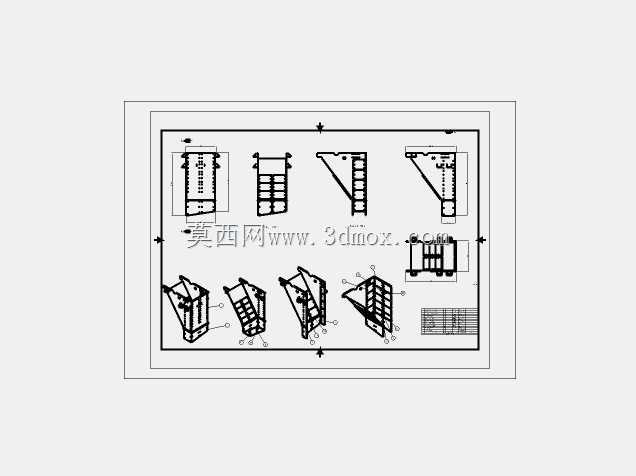

　　结构设计上优先考虑钣金工艺性，所有壁板拆分为可激光切割、折弯成型的平板件，相邻板边采用折边咬合后满焊密封，防止切削液从拼缝渗漏到车间地面。竖直段底部设置集液回流区间，倾斜段底板预留回流坡度，使混入切屑的切削液能够顺着槽体回流到机床水箱，而非随切屑带出。壳体外伸的对接法兰边做加厚处理，抵消机床运行振动带来的连接松动风险，两侧预留的吊耳式折边方便车间整体吊装就位。现场安装时需要保证竖直段上口与机床落屑口的密封间隙控制在五毫米以内，斜槽下端离地高度匹配标准集屑车接料口，整机外围轮廓避让机床底部电气走线与液压管路，在有限的机床底座空间内完成排屑路径布置。
