多层框架式流化床脱水生物质转化装置

　　这套装置面向农林废弃物资源化处理场景，常见于生物质热化学转化生产线中，承担物料脱水、干燥、热解与气固反应等连续工艺环节。整体采用多层钢框架支撑结构，将塔器、反应仓、旋风分离段、管路阀组与检修平台集中布置，适合在中小型生物质综合利用车间内成套安装。

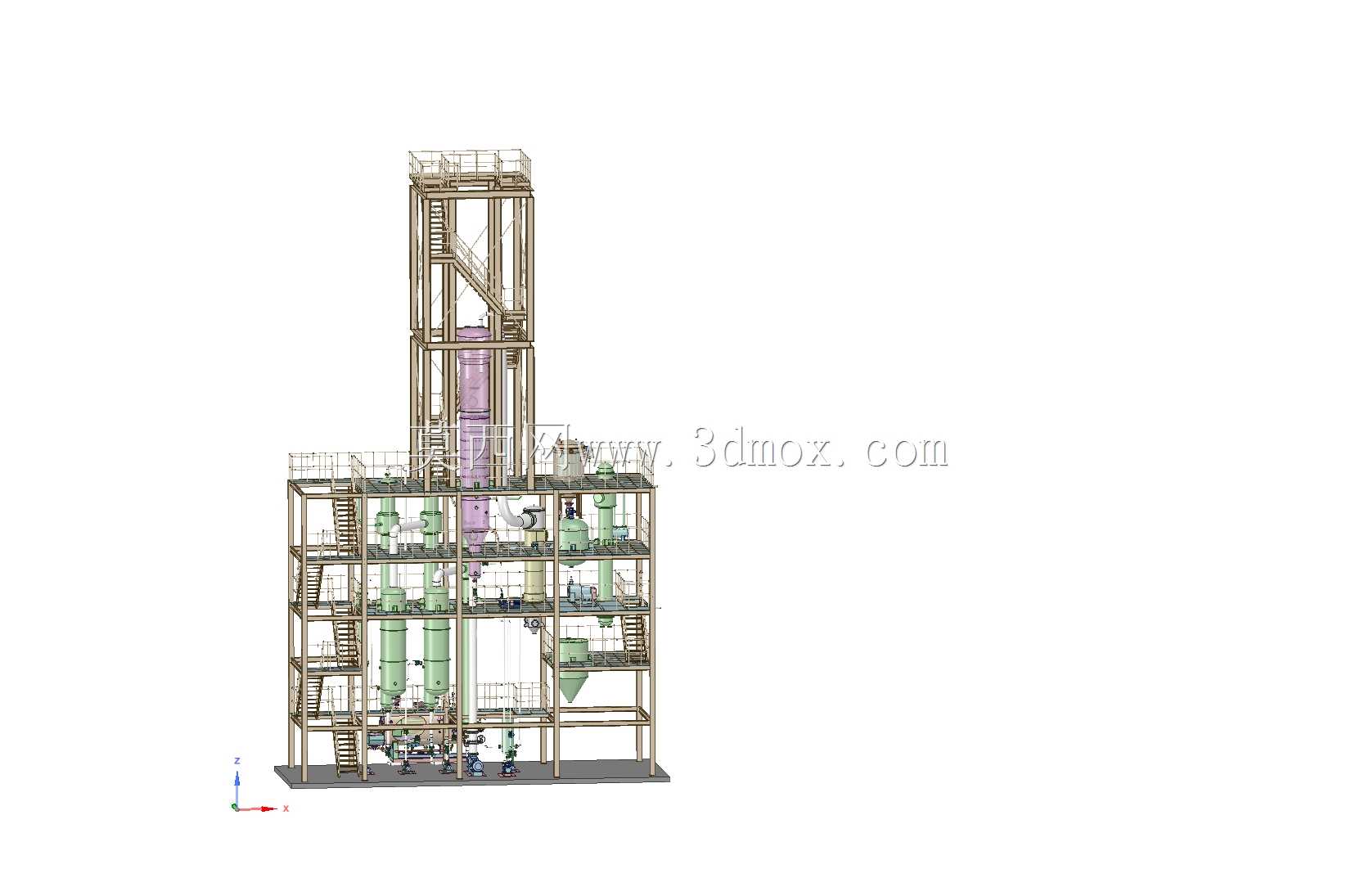

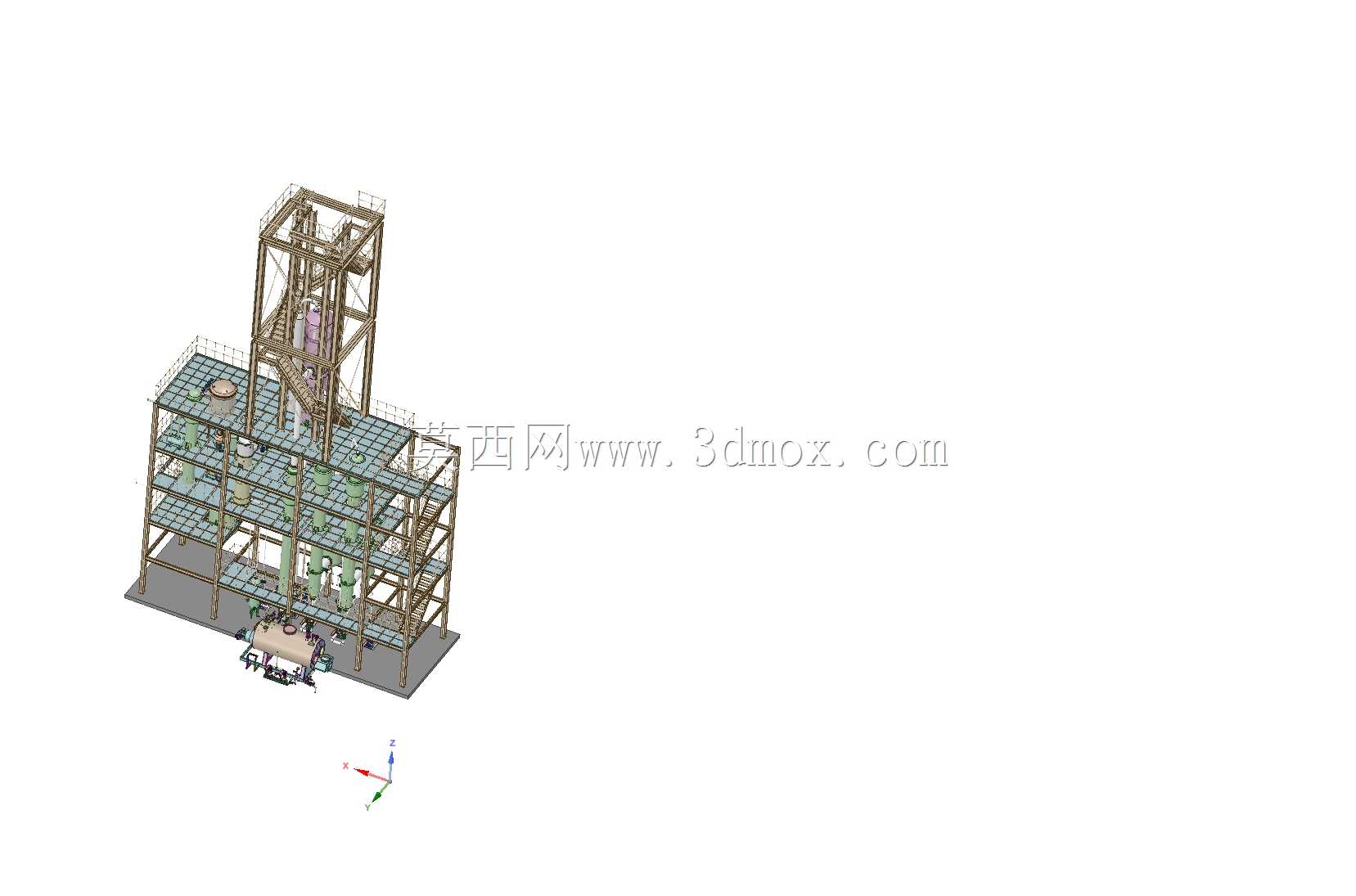

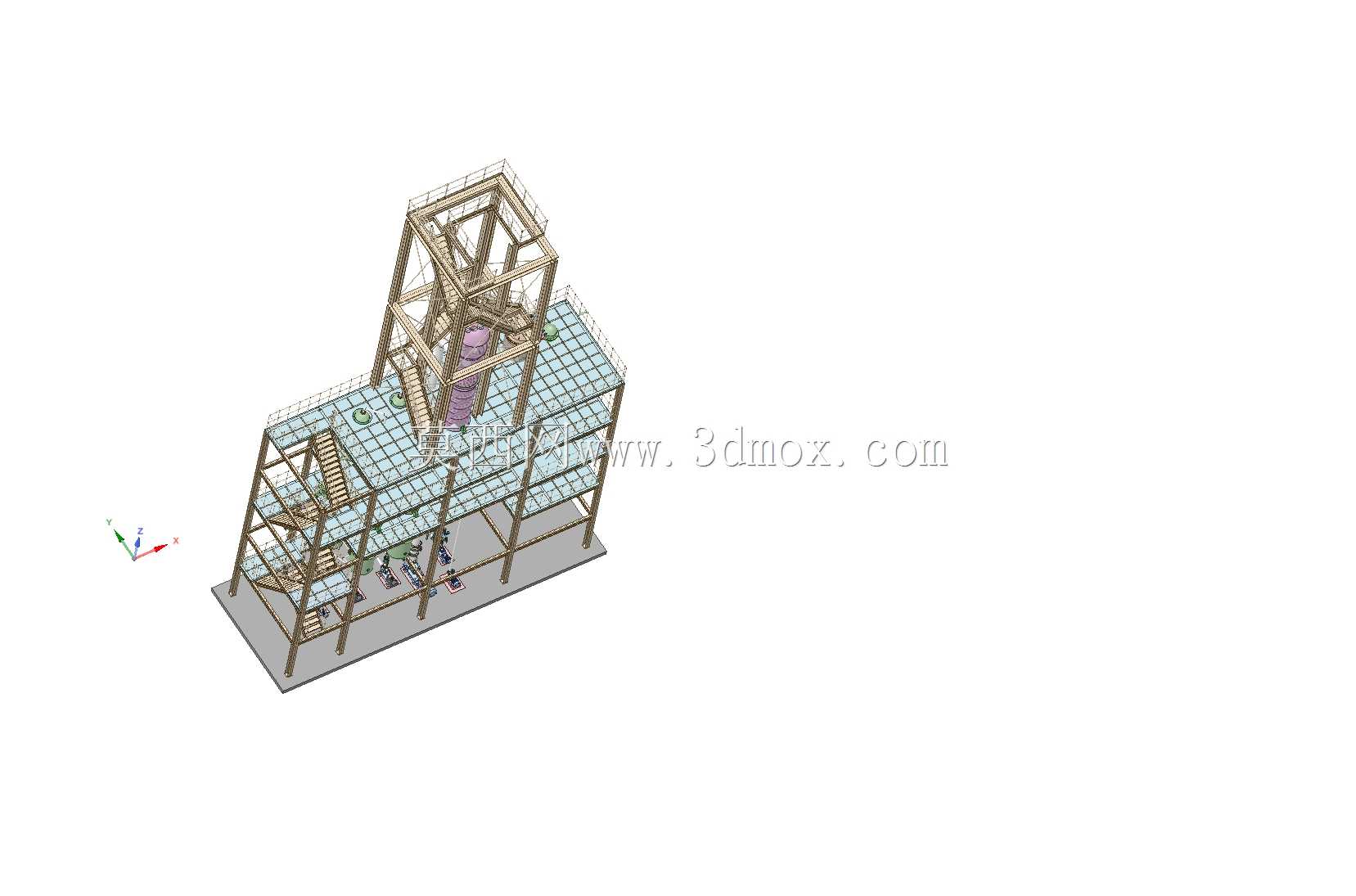

　　从布置逻辑看，设备并非单体容器，而是一套完整的工艺撬装系统。下部框架布置进料、布风、排渣及辅助连接部件，中部设置多组立式筒体与换热、分离单元，上部高塔段承担物料提升、气相停留和后续反应路径。框架分层设置走道、栏杆、斜梯与检修开孔，使阀门、仪表、法兰和人孔均具备可达性；这种排布在三维校核时需要重点核对平台净高、楼梯倾角、管道碰撞与设备抽出空间。

　　流化床段的核心作用是使颗粒状生物质在气流作用下呈悬浮流化状态，强化颗粒与热介质、反应气体之间的传热传质。前置脱水与干燥单元可降低入炉物料含水率，减少后续热解过程中的能量损耗；旋风及管路系统则用于气固分离、产物输送和流程衔接。模型中筒体、锥斗、竖管、弯头、支架、护栏和爬梯均按工程装配关系组织，能够直观反映设备从底层进料到高层反应的空间走向。

　　外形边界呈高窄型塔式布局，占地面积相对有限，但对厂房层高、吊装半径和基础承载要求较高。安装时需先确认框架柱脚定位、地脚螺栓范围与上层设备吊装通道，再围绕塔器中心校核附属管线的维护距离。侧面平台不宜紧贴墙面布置，应预留阀门操作、保温施工和管道热膨胀所需间隙；顶层设备还要考虑风载、检修载荷与竖直管线固定。

　　结构设计上，承重框架以立柱、横梁和斜撑形成稳定骨架，设备重量通过支座、抱箍和鞍式支撑传递至框架梁。立式筒体与锥段连接处承受物料静压和温度变化影响，需在建模时保留过渡段、加强筋和支座位置；管道沿柱梁敷设时，应避免直接遮挡人门和视镜，弯头与设备接口之间宜保留拆装短节。对于从事方案设计、设备布置和工艺管线协调的人员，该模型可用于检查楼层标高、操作通道、设备干涉和检修路径，也可为生物质脱水转化成套装备的初步布局提供参考。
