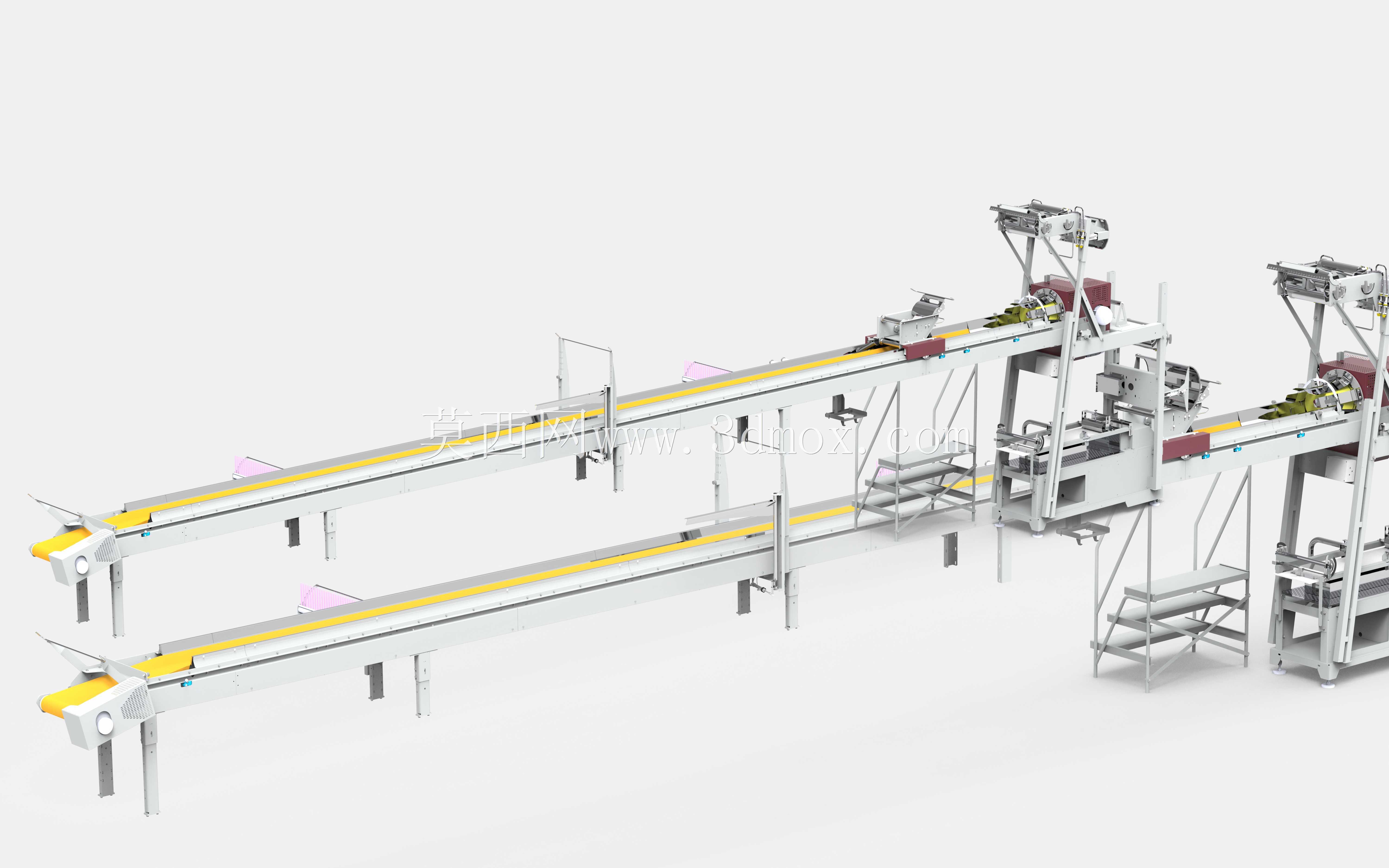

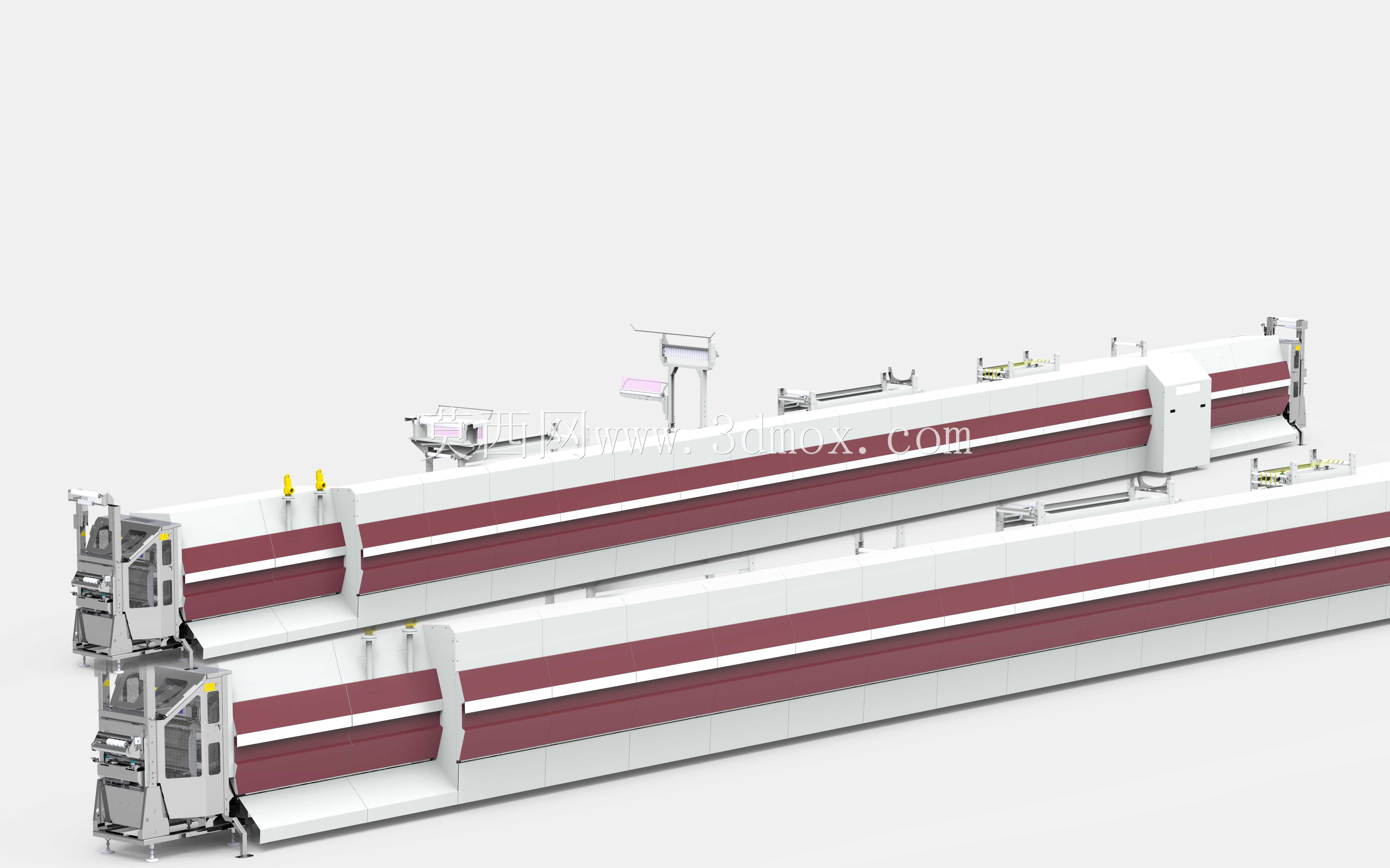

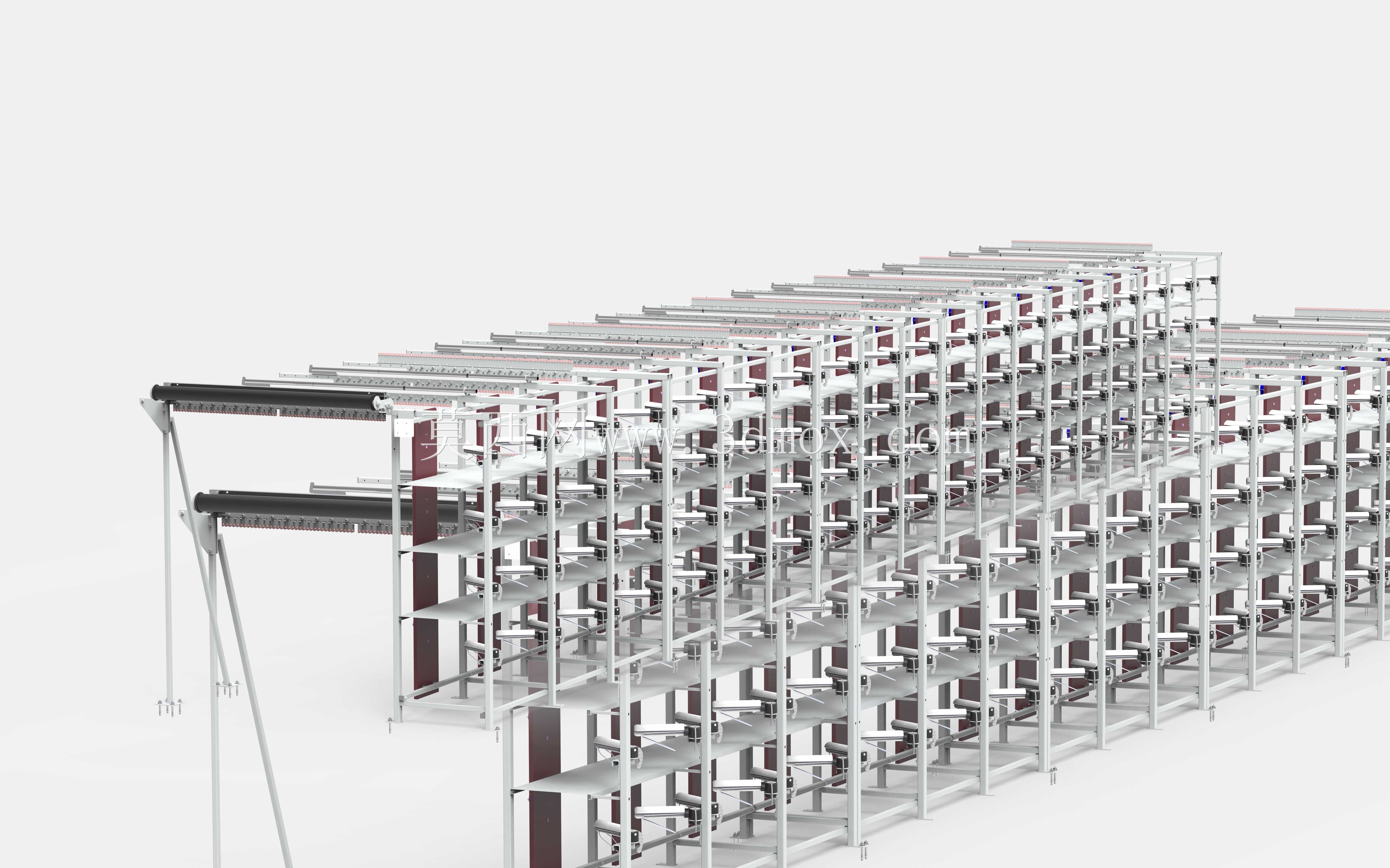

地毯纱线蒸汽热定型生产线设备结构

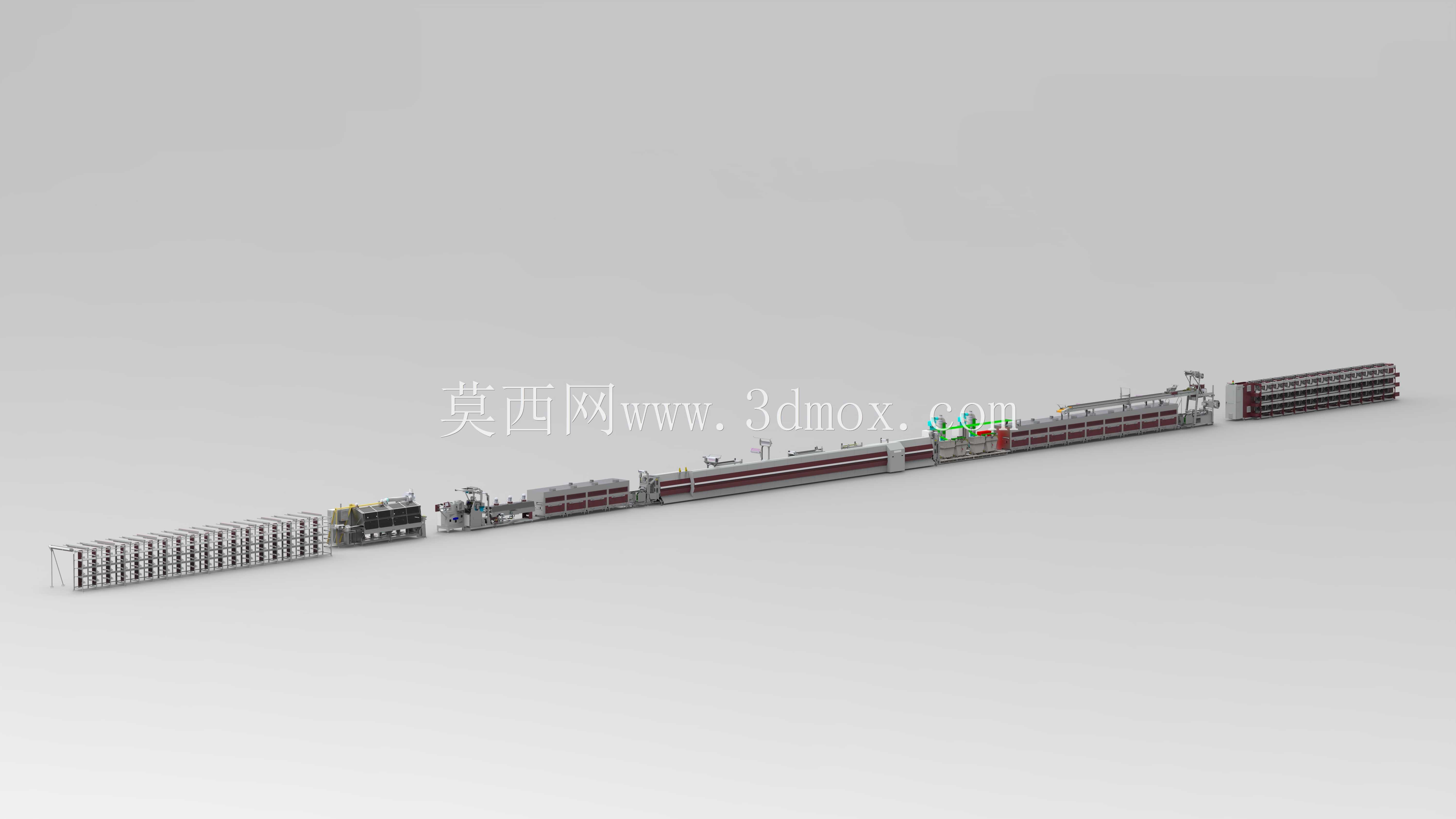

　　在地毯织造的前道工序链路里，BCF纱线经过挤出、加捻或是成缆工序后，纤维内部的应力分布不均，捻度处于不稳定状态，直接进入编织或簇绒环节的话，成品地毯会出现绒面蓬松度差、针尖效果杂乱、后续使用中捻度回退导致绒面倒伏的问题，这套蒸汽定型生产线正是为解决这一工艺痛点设计的专用前处理设备。设备整体采用模块化分段式布局，从纱线进料端到成品出料端依次排布张力调节机构、饱和蒸汽处理腔、热风烘干单元、冷却定型段以及出料导送组件，各单元通过统一的机架底座整合为一体，安装时只需按照地面标识固定地脚调平水平，预留两侧各一米的操作维护通道即可，无需额外搭建复杂的外接管线支架，蒸汽输入口、电力接线端均集中布置在设备后侧，对接车间公用工程接口时走线规整，

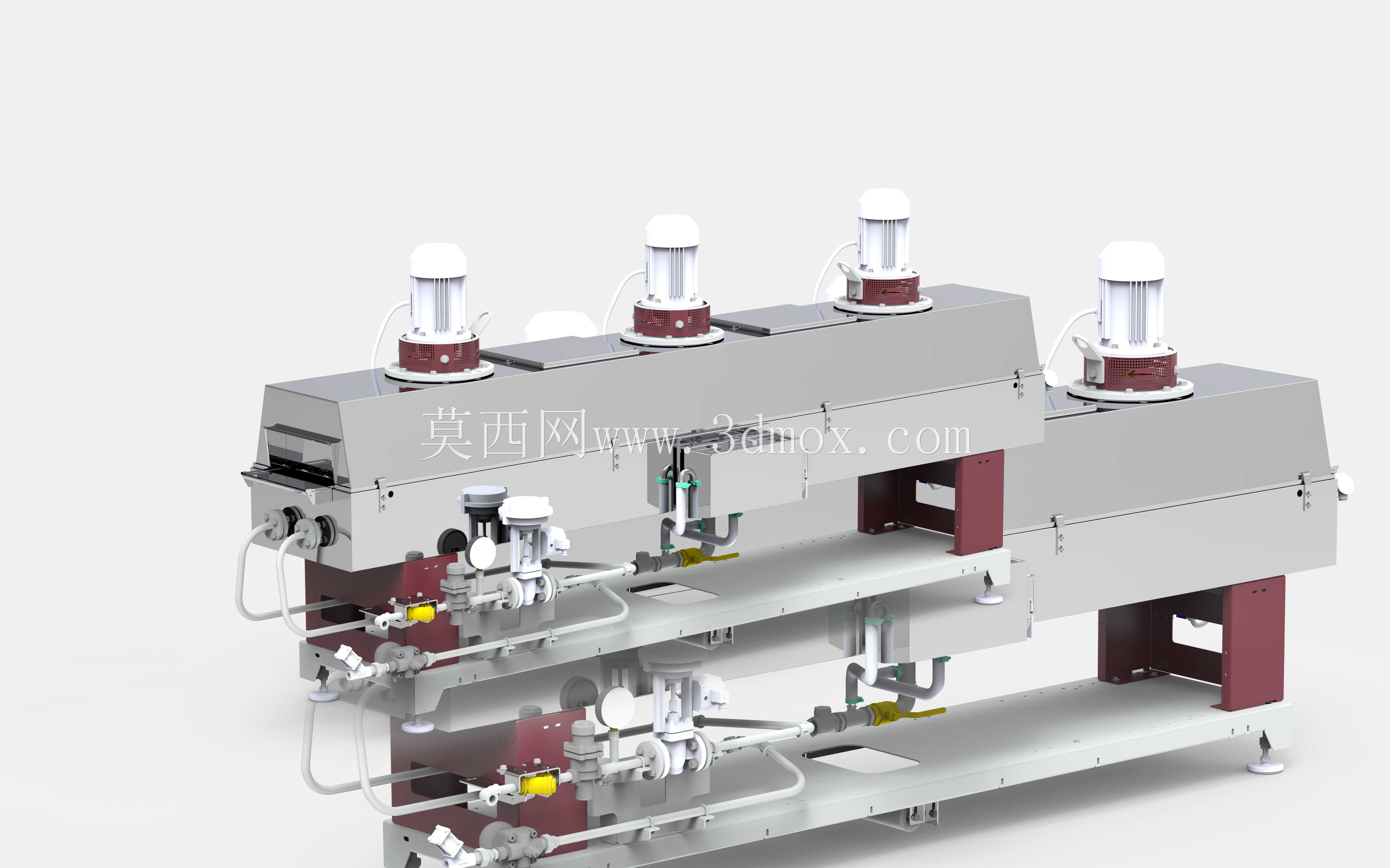

　　不会干扰前端的纱线上下料操作。设计阶段针对纱线处理的工艺特性，将蒸汽腔的密封结构做了多重优化，腔体内的温湿度传感器实时反馈饱和蒸汽的饱和度参数，确保进入腔体的纱线能够在恒定的压力与温湿度环境下完成纤维内应力释放，让捻度被永久固定，避免后续加工出现纱线扭结、回缩的问题。烘干单元采用循环热风结构，热风在腔体内形成均匀的层流风场，不会直吹纱线导致纱线移位，能够将蒸汽处理后附着在纱线表面的水分快速带走，同时不会过度烘干导致纱线脆断。冷却段搭配的轴流冷却风扇采用低转速大风量设计，出风经过均流板整流后均匀吹过纱线表面，让经过高温处理的纱线快速降至室温，稳定纤维形态，避免出料后余温导致纱线回潮粘连。

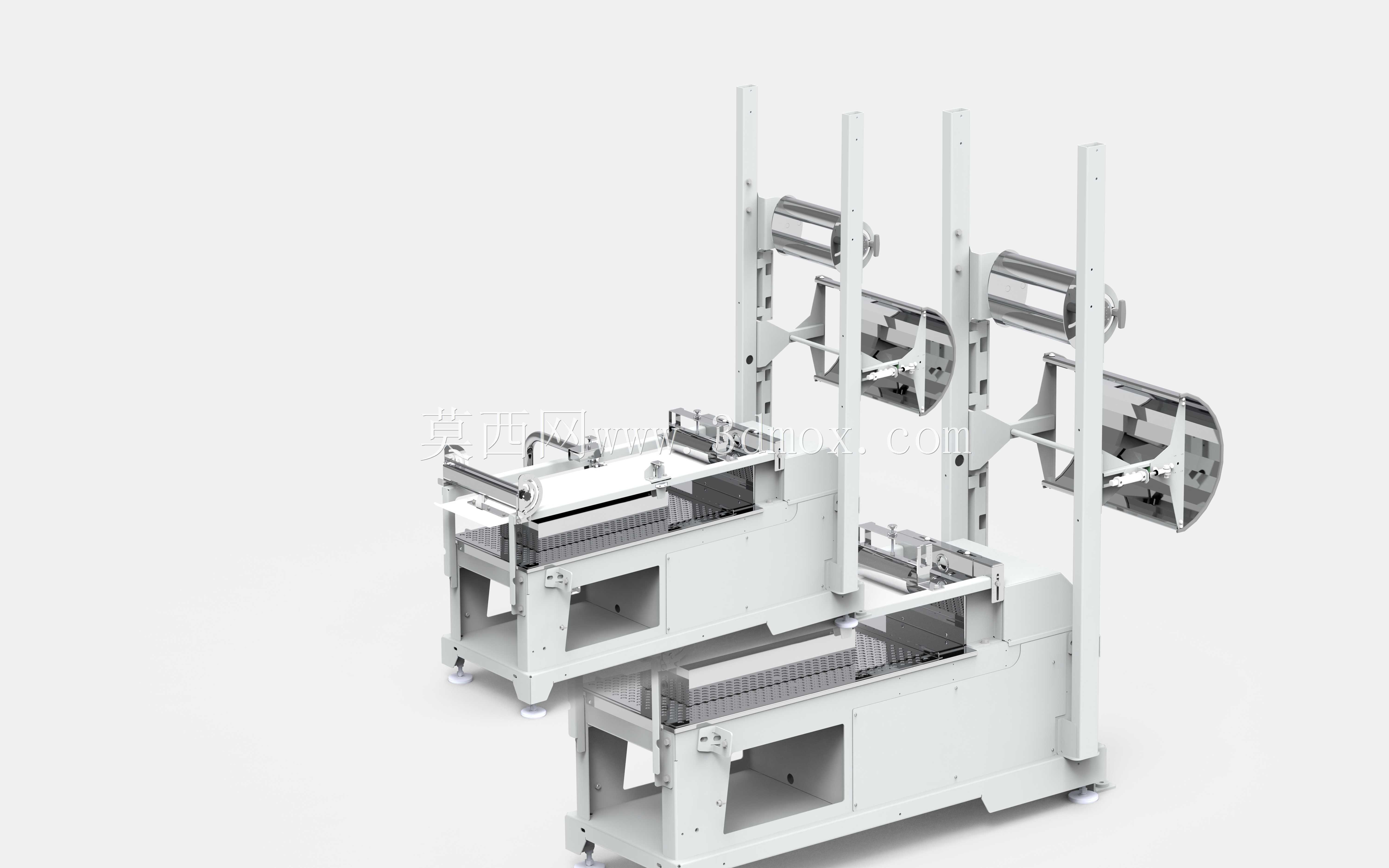

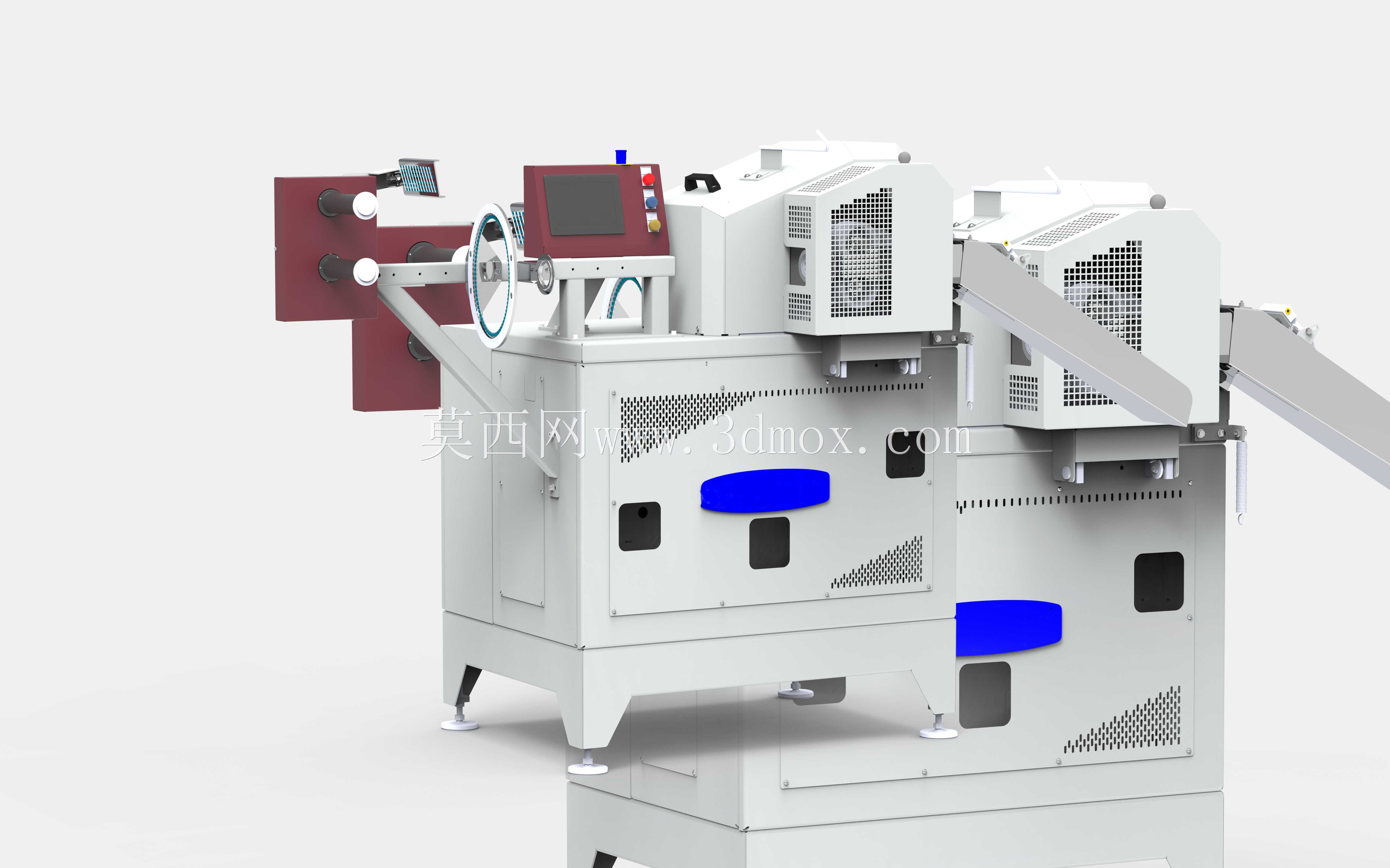

　　设备前端配置的操作触控屏集成了全流程的参数设置与运行状态监控功能，操作人员可根据不同纱线的纤度、捻度参数调整各段的处理时长、蒸汽压力、烘干温度以及冷却风速，手轮式的张力调节机构可以快速适配不同规格纱线的进料张力，避免张力过大导致纱线拉伸变形，或是张力过小导致纱线松垮缠绕。设备的外壳护板采用快拆式设计，日常清理滤网、检查传动部件时无需拆卸大量紧固件，设备底部的可调脚杯可以适应车间地面的不平整度，确保设备运行时传动部件的同轴度符合要求，减少运行过程中的振动与噪音。出料端的导纱机构做了防刮处理，所有与纱线接触的部位均采用抛光不锈钢材质，避免刮毛纱线影响后续簇绒成品的外观质量，整套设备的处理节拍可以匹配前道挤出、加捻设备的出料速度，也能对接后道簇绒编织设备的进料需求，实现整条产线的连续化运行，无需中间额外的储纱周转环节，减少纱线在周转过程中出现的污染、打结问题。
