户外移动式炭烤料理台车结构设计

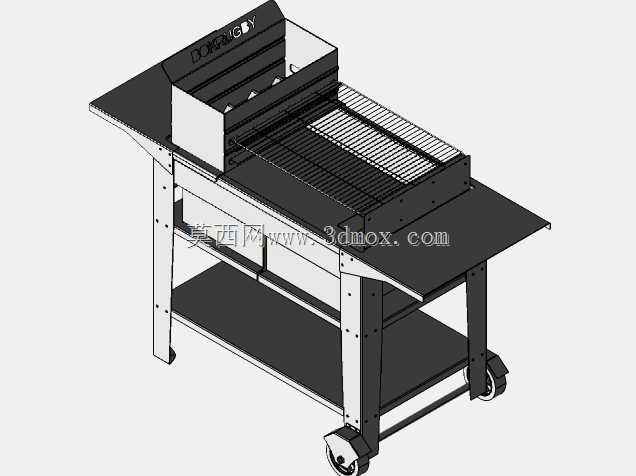

　　该台车式户外炭烤料理设备主要面向庭院聚餐、营地餐饮、市集出摊及露天后厨备餐场景，将炭烤炉体、置物台面、储放空间与移动底盘整合在同一机架内，解决传统烧烤架搬运不便、操作面零散、辅料无处摆放的问题。整机采用带侧展翼的桌式布局，主台面承担炉体定位与食材临时摆放功能，两侧外伸板可扩展备餐面积，适合放置餐盘、工具、调料和待烤食材。炉体区域设置格栅烤网与炭槽结构，热源集中在台面中部，操作人员可围绕设备完成取放、翻面、刷料和装盘等连续动作。

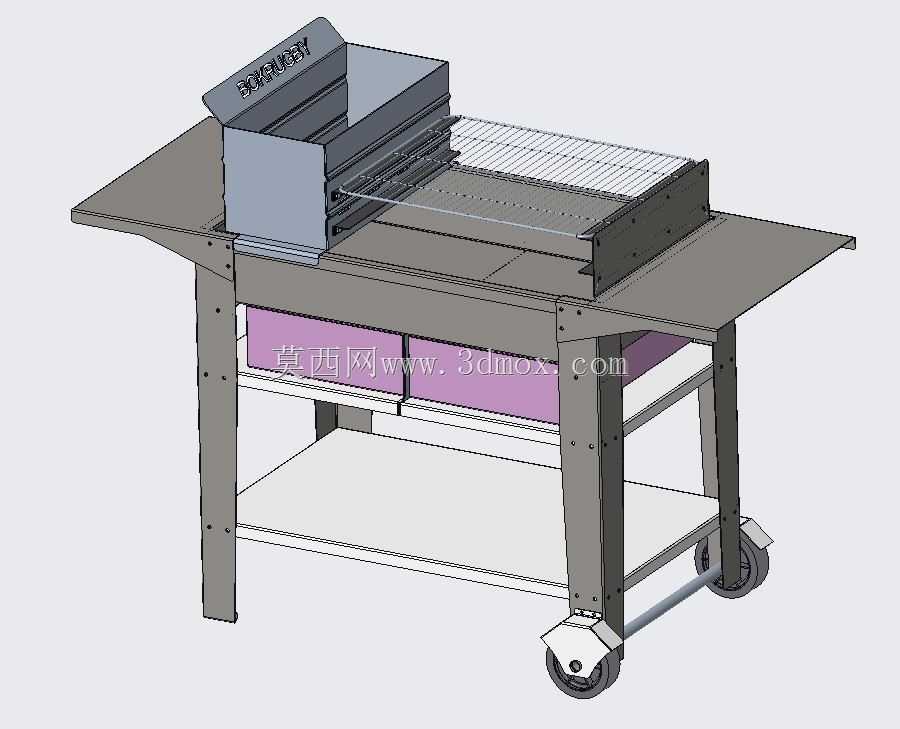

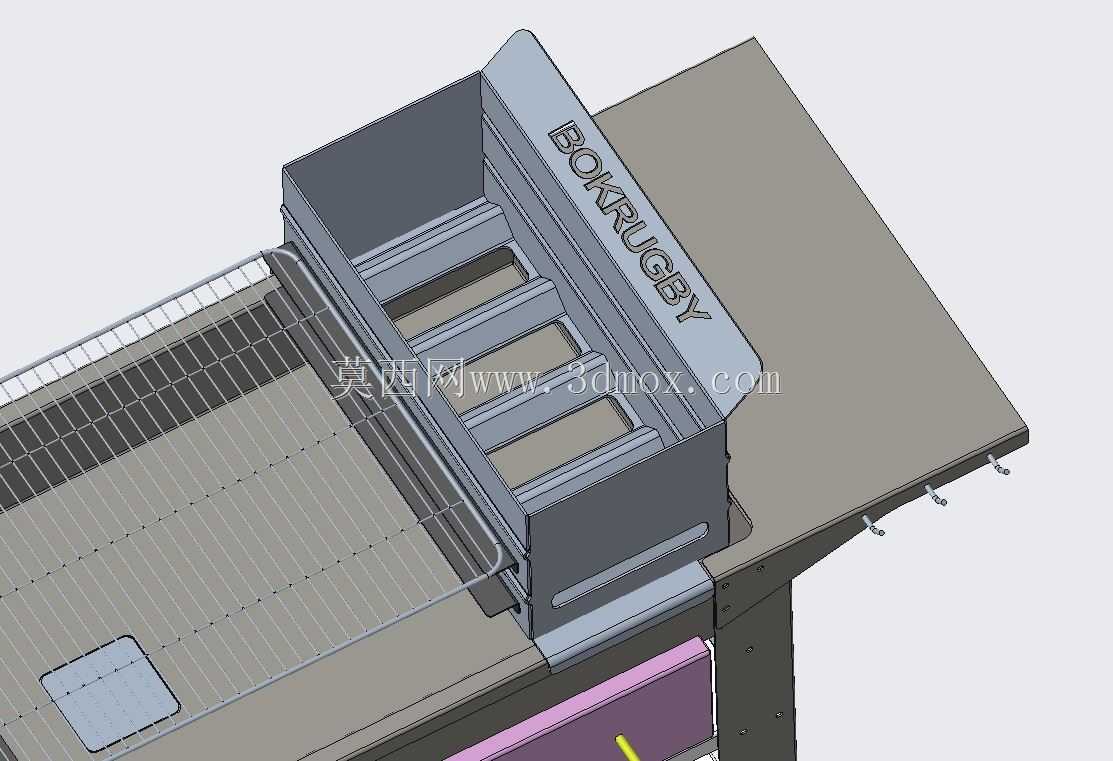

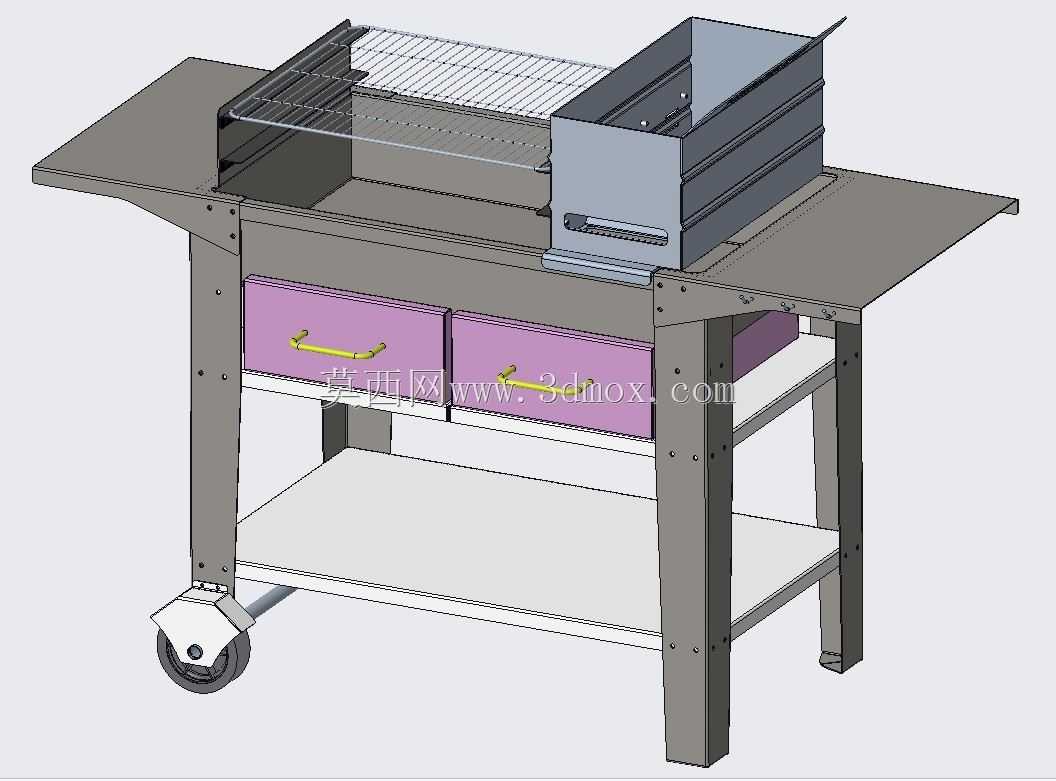

　　结构设计上，机架以立柱支撑主台面，四条支腿承担竖向载荷，腿部通过折弯钣金件和螺栓连接形成稳定框架。台面下方布置两层置物空间，中层可收纳常用工具或防护件，下层为平整托盘，适合存放炭料、清洁用品及备用器具。底部配置两只定向脚轮和两只万向带刹脚轮，短距离转场时可抬起一侧推行，就位后通过刹车限制位移，兼顾移动性与作业稳定性。炉体一侧设置加高挡料结构，可减少风扰和炭灰外溅，烤网区域保留通透间隙，便于热量向上传递并支撑食材。

　　从安装边界看，设备整体呈长方形工作台轮廓，长度方向包含侧展翼后明显大于炉体宽度，深度方向需预留操作者站位和取物空间；高度按站立烧烤作业设定，肘部附近完成翻烤动作，降低长时间弯腰负担。建模时需重点控制炉体与台面的配合间隙、脚轮安装孔位、立柱折弯边重合度以及层板承托位置。钣金件之间多采用螺栓紧固，便于现场装配、更换烤网和后期维护；承力腿板应避免单点受力，连接孔周边需保留足够边距。

　　该结构不以复杂传动为核心，而强调户外使用中的稳定性、热区隔离、置物能力和移动便利。炉体、台架、层板、脚轮和侧翼之间的层级关系清晰，适合作为餐饮设备结构设计、钣金机架展开、移动工作台布置及户外炊具开发的参考对象。
