螺栓固定式车顶行李承载框架结构

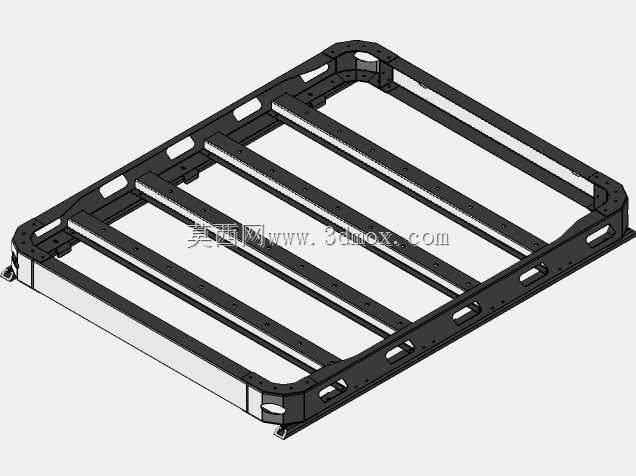

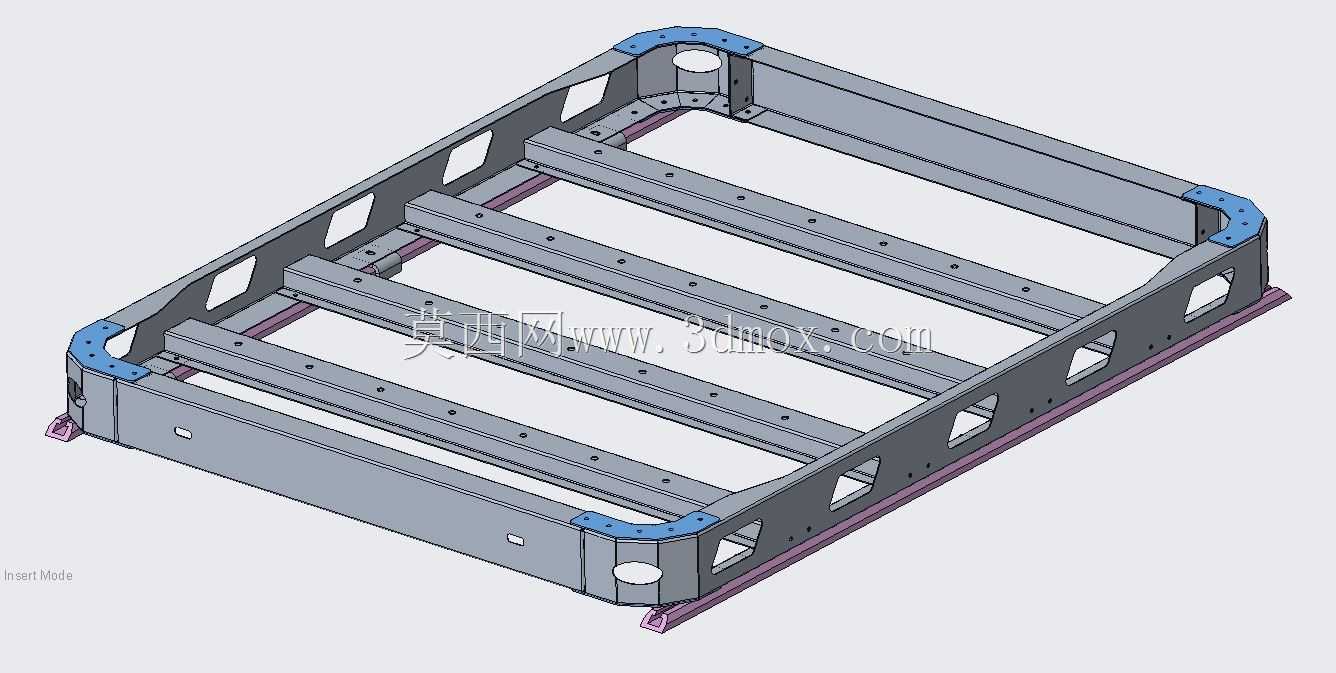

　　该承载框架主要适配越野车型、家用SUV的车顶加装场景，可用于长途自驾、户外作业时承载露营装备、施工工具、长条型材等不便放入车内的物品，也可作为车顶固定式雨棚、辅助遮阳结构的安装基底，拓展车辆顶部的空间利用效率。整体采用镂空框式结构设计，外框为带圆角的封闭矩形型材，边角处做圆弧过渡处理，避免尖锐棱角在安装、使用过程中划伤人员或剐蹭车顶漆面，同时降低车辆高速行驶时的风阻系数，减少不必要的风噪与油耗损耗。框架内部平行布置多根横向承载梁，梁体与外框采用焊接加螺栓紧固的双重连接方式，既保证整体结构的连接强度，也可根据实际承载需求调整横向梁的安装间距，适配不同尺寸的固定物件。框架侧边型材上预留多组规则排布的安装孔位，孔位位置经过载荷分布校核，

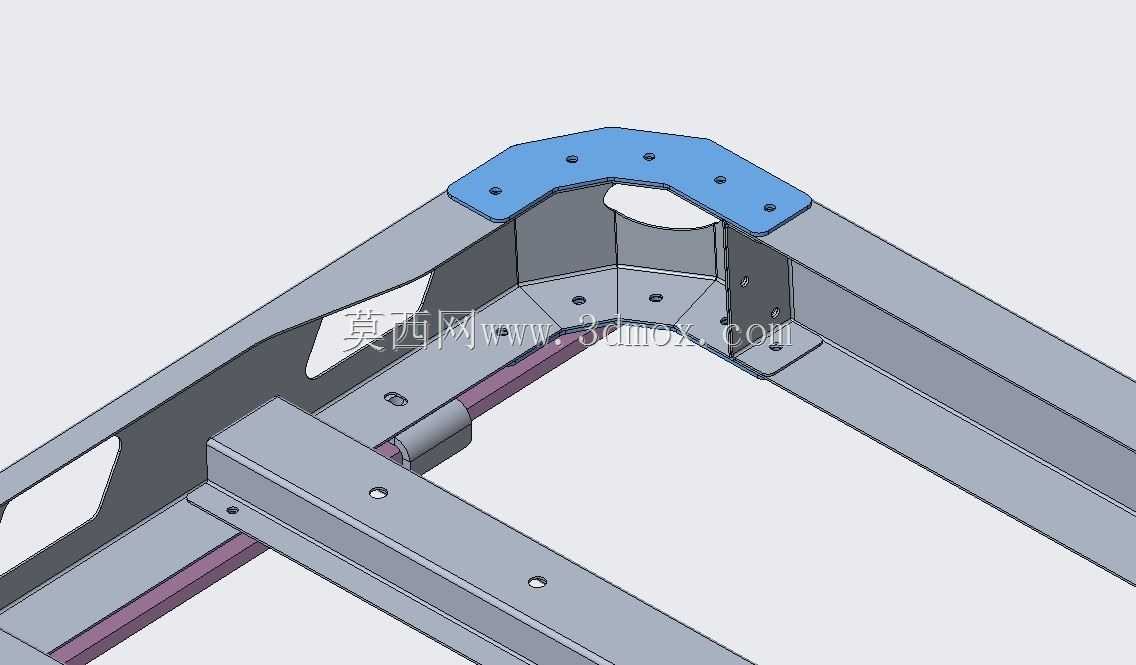

　　避开型材应力集中区域，既可以通过配套螺栓与车顶纵梁、原车预留安装点直接固定，也可搭配通用卡扣适配不同车型的车顶安装基准，无需在车身上额外打孔破坏原有结构。设计过程中优先考虑安装边界的适配性，框架整体外轮廓尺寸控制在常规家用车车顶宽度范围内，前后长度覆盖车顶主要承载区域，安装后不会超出车身两侧宽度，也不会遮挡天窗开启、车顶天线的正常使用，框架底部与车顶接触面预留足够间隙，可兼容加装橡胶缓冲垫，避免长期承载时框架与车顶漆面直接摩擦造成磨损。横向承载梁的截面采用带加强筋的异型结构，在降低整体自重的同时提升单位长度的抗弯载荷能力，即使承载较重的户外装备行驶在非铺装颠簸路面，也不会出现梁体变形、连接松脱的问题。框架表面做哑光黑色防腐处理，可适应户外日晒雨淋的使用环境，避免长期使用后出现锈蚀、涂层脱落的情况，边角处的连接弯头采用一体成型结构，相比拼接式弯头具备更高的抗冲击强度，在车辆急刹、急转向的惯性载荷下，不会出现边角开裂的问题。
