丰田Hilux车型前定制管式防护杠结构设计

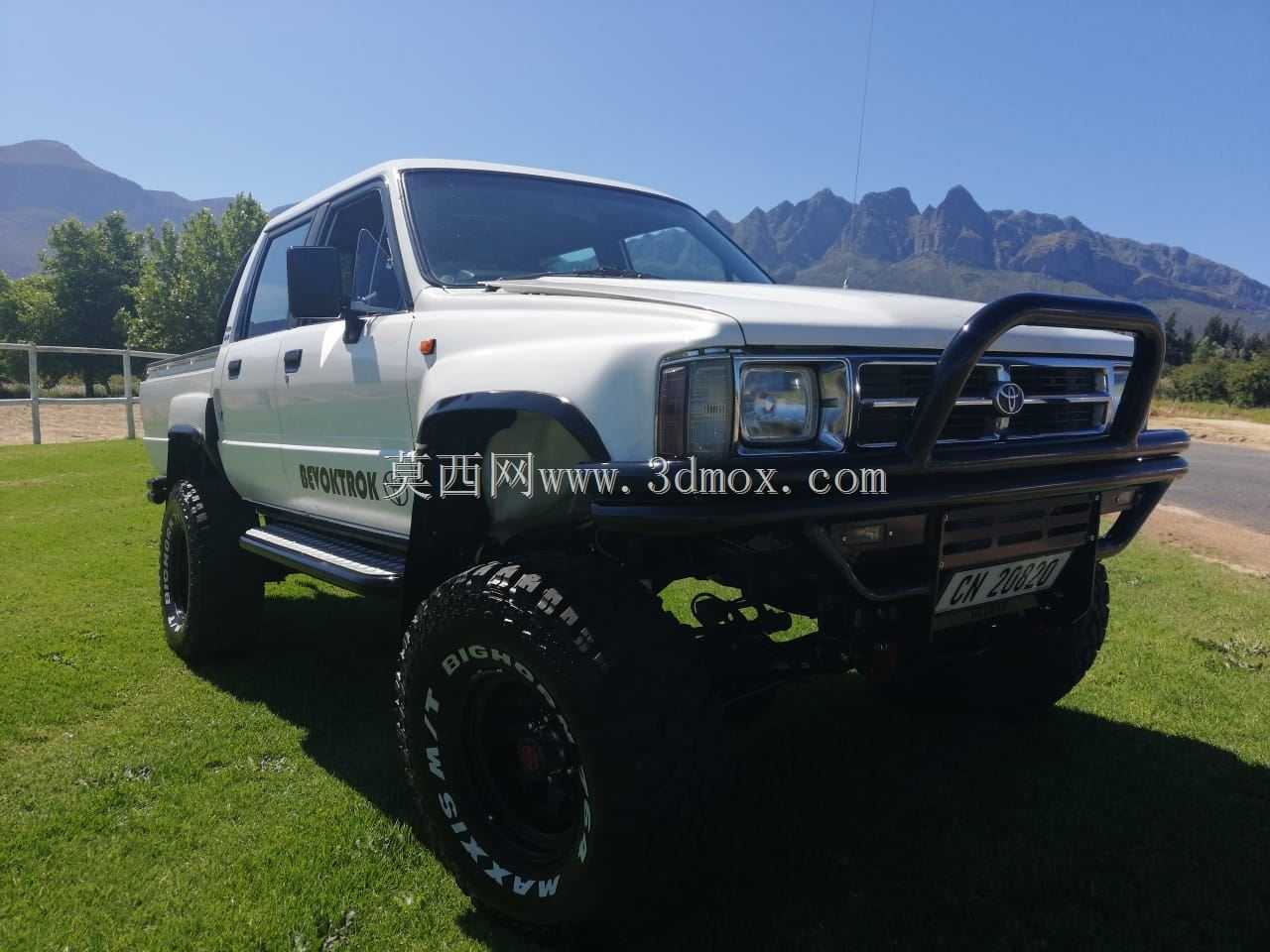

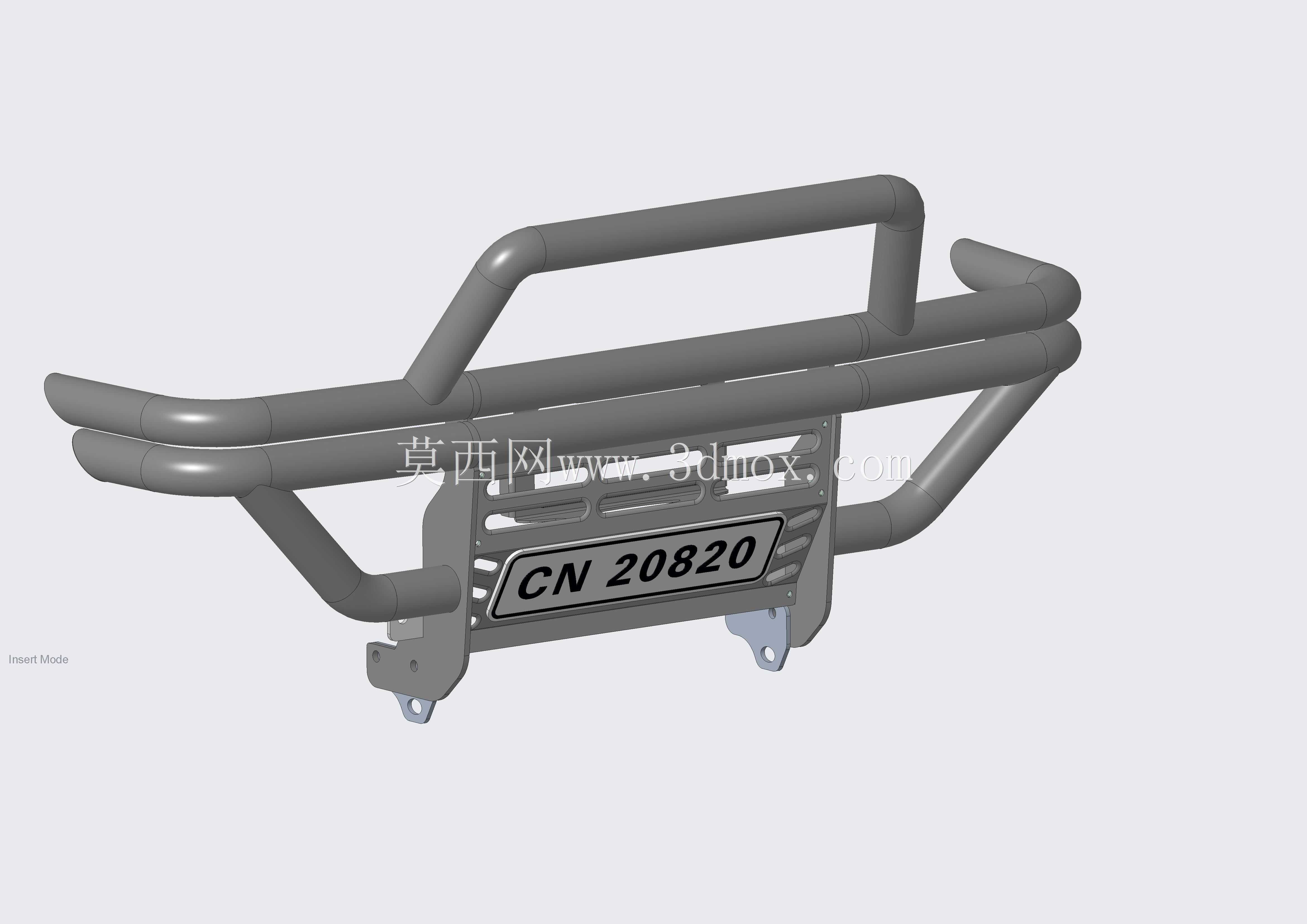

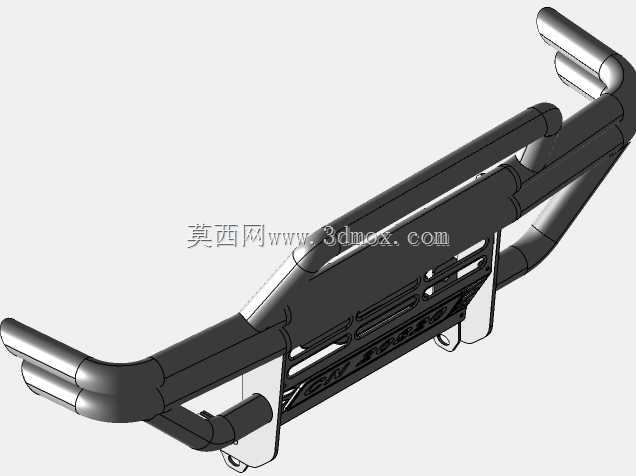

　　这款管式前防护杠主要面向越野场景下的皮卡车型前部防护需求，适配非铺装路面行驶、户外穿越等复杂工况，能够在车辆遭遇低速碰撞、路面飞石冲击、灌木剐蹭时，为前部散热模块、翼子板前端、前大灯组提供有效物理防护，避免核心部件受损失去行驶能力。从结构设计逻辑来看，整体采用多段弯管拼焊的框架式构型，主受力管选用大口径无缝钢管弯折成型，上下两层平行管梁构成主要的吸能传力路径，上部延伸的弯管结构可在正面碰撞发生时率先接触障碍物，将冲击力沿管梁分散至两侧安装支座，避免应力集中在单点位置造成安装位撕裂。中部预留的牌照安装区域做了内凹式结构处理，既满足号牌安装的法规尺寸要求，又不会因为号牌突出增加整杠的前向突出量，

　　同时内凹结构也能减少号牌在越野过程中被树枝、石块刮蹭变形的概率。两侧的安装支座采用厚钢板冲压焊接成型，支座上的安装孔位严格匹配原车前纵梁前端的预留螺孔位置，不需要对原车车身结构做打孔、切割改动，安装时可直接通过螺栓实现刚性连接，安装边界完全贴合原车前部轮廓，不会与前部雷达探头、拖车钩预留位、进气格栅的开合结构产生运动干涉。管梁的弯折半径经过反复校核，既保证弯管加工时管壁不会出现褶皱、壁厚减薄超差的问题，也让整体外轮廓不超出原车两侧翼子板的宽度范围，避免转向时轮胎与护杠产生剐蹭。表面处理预留了足够的涂层厚度空间，可适配喷塑、电泳等不同防锈工艺需求，应对户外高湿、高盐雾的使用环境。在实际使用场景中，这款护杠除了基础的防撞防护功能，

　　上部管梁还可作为辅助灯、越野射灯的安装基座，预留的管梁间隙能够方便线束的穿引固定，不需要额外在护杠上打孔走线，下部结构也预留了绞盘安装的扩展空间，可根据使用需求加装自救绞盘，进一步拓展车辆的户外脱困能力。整体结构在保证防护强度的前提下，通过管材的排布优化尽可能控制了整杠重量，不会过多增加车辆前轴的轴荷负担，避免对原车的转向特性、悬架行程造成负面影响。
