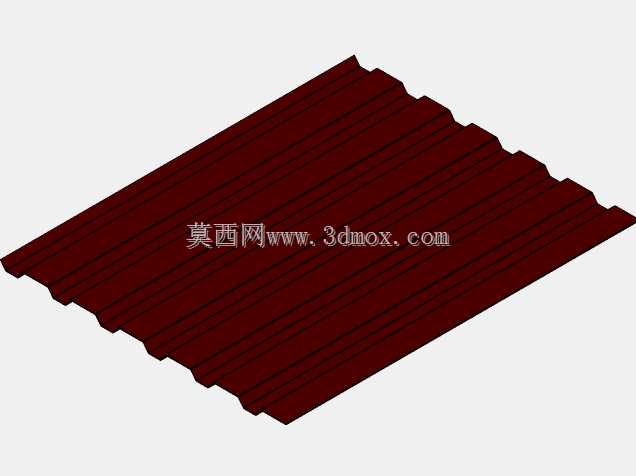

压型波纹金属屋面板材结构设计

　　这款压型波纹金属板属于典型的薄壁钣金成型构件，在工业厂房围护、仓储库房屋面、临时装配式建筑围挡、设备防雨外罩以及户外机柜防护壳体场景中应用十分广泛。日常做产线防护棚或者车间隔断围护时，这类带连续梯形波纹的板材可以直接替代平板薄钢板，依靠自身辊压成型的起伏棱筋获得远超出同厚度平板的抗弯刚度，不需要额外在板背密集焊接加强筋，就能在常规檩条间距下保持板面平整，不会出现人员踩踏或者积雪荷载下的凹陷变形。

　　从结构设计逻辑来看，板材的波纹走向沿板材长度方向连续贯通，波峰波谷的折弯圆角、波高与波距参数都匹配常规辊压成型工艺的加工范围，所有折弯转角都预留了合理的内R角，既避免钣金折弯时转角处应力集中出现开裂，也能保证数控折弯或者连续辊压生产时材料流动顺畅，不会在弯折位置出现板料拉伸减薄过量的问题。板材两端的波型切口整齐，搭接边的轮廓和相邻波纹完全契合，现场铺装时相邻两块板可以顺着波峰波谷直接叠合扣接，配合防水密封胶条就能实现拼缝处的防雨密封，不需要额外做复杂的接缝焊接，大幅缩短现场围护结构的安装工期。

　　建模过程中优先采用钣金参数化逻辑搭建，先绘制基础平板轮廓，再通过成型特征阵列生成连续波纹结构，所有壁厚保持均匀一致，完全符合金属板材轧制后的实际料厚特性，不需要额外做实体抽壳处理，后续展开计算时可以直接输出精准的平板下料尺寸，标注出每一道折弯线的位置与折弯角度，直接对接车间的折弯工序或者辊压成型设备的参数设置。

　　安装边界层面，单块板材的宽度方向覆盖数个完整波距，长度方向可以根据现场檩条的排布跨度灵活裁切，波谷位置对应下方的支撑檩条，通过自攻螺钉或者专用压型板固定件穿透波谷位置锁附在支撑结构上，固定点的间距匹配风荷载与积雪荷载的设计要求，板材两端预留出足够的搭接余量，和相邻板块、建筑檐口以及山墙收边件配合时，不会出现尺寸干涉。波纹的凸起结构同时起到导流作用，屋面积水或者降雨可以顺着波谷形成的导流槽快速向檐口排出，不会在板面留存积水造成渗漏隐患。板面的平整棱筋也能在板材堆叠运输时起到限位作用，多层叠放时波峰波谷互相嵌合，不会出现运输途中板材滑移剐蹭漆面的问题，作为设备外罩使用时，波纹结构还能小幅降低设备运行产生的板面共振，削弱薄壁件的振动异响。
