机床滑动防护拖链箱体钣金结构

　　这套结构面向机床加工区域的运动防护与管线收纳需求，主体由折弯钣金箱体、侧向立柱、顶部承托梁和后方拖链安装段组成，常见于车床、专用加工单元或自动化上下料工位中，用来隔离切屑、切削液飞溅，同时把随轴运动的电缆、油管、气管约束在固定路径内。

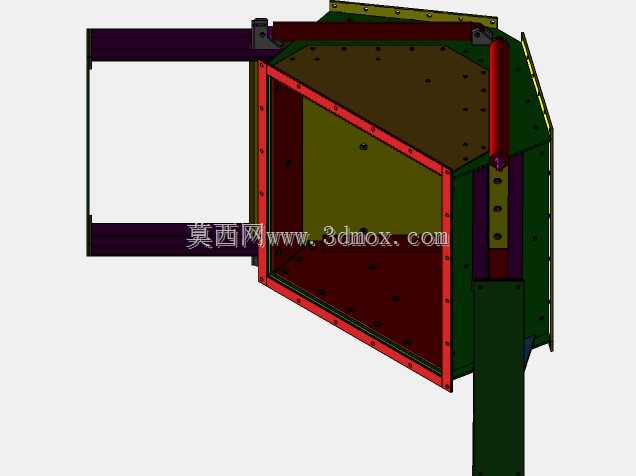

　　从现场布置看，前方大开口框体并不是封闭腔体，而是围绕运动部件留出的通行边界。红色边框对应多组螺栓连接面，板件边缘预留连续安装孔，便于与机床床身、防护隔板或检修门进行贴合固定；框内深色大面积板件承担挡屑和挡液作用，板面保持平整，减少切屑堆积死角。右侧竖向立柱与顶部斜向护罩形成折线外形，能够在有限空间内避让刀架、滑台或工件回转范围，避免防护件与运动机构发生干涉。

　　设计上采用分段钣金拼焊与螺栓联接结合的思路。承载梁、立柱和主框体负责维持整体刚性，薄钣金护板则通过螺钉固定在骨架上，后期检修时可单独拆卸，不必整体挪动防护装置。顶部狭长槽道用于布置拖链，拖链弯曲段下方设置支撑和限位结构，使管线在往复移动中不拖地、不折弯过度，也不会被切屑擦伤。竖向红色构件可作为拖链端部导向或缓冲安装位，配合侧边支架限制横向窜动。

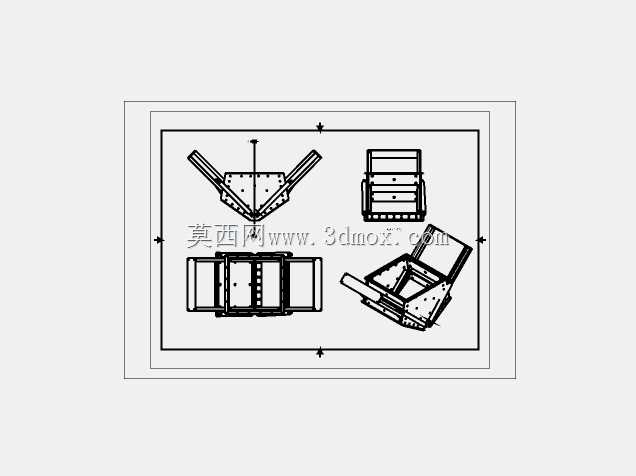

　　安装边界需要重点核对三个方向：前框开口的净宽和净高决定运动轴或工件通过能力；右侧立柱外轮廓决定与机床立柱、排屑器或安全门的最小间隙；顶部梁体高度则影响厂房吊装和维护空间。钣金件折边、加强筋和法兰面在模型中均有体现，工程出图时可据此展开下料、核对焊缝位置，并在装配阶段校验螺栓孔位与现场基础孔的一致性。整体结构偏重实用防护，造型服从机床运动包络和管线走向，适合作为设备防护改造、机床附件设计和钣金结构建模参考。
