立式农用破碎碾磨加工机组结构

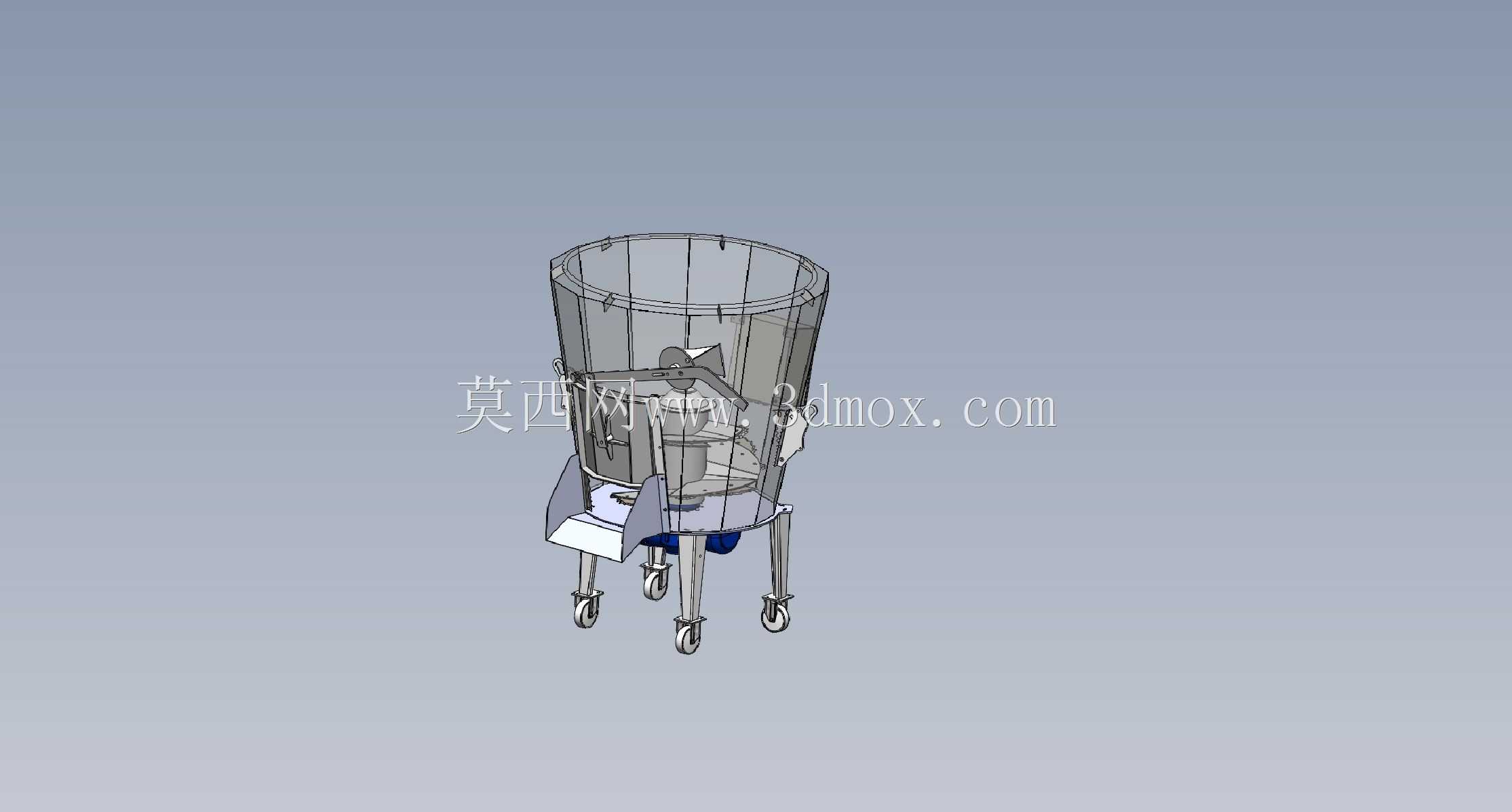

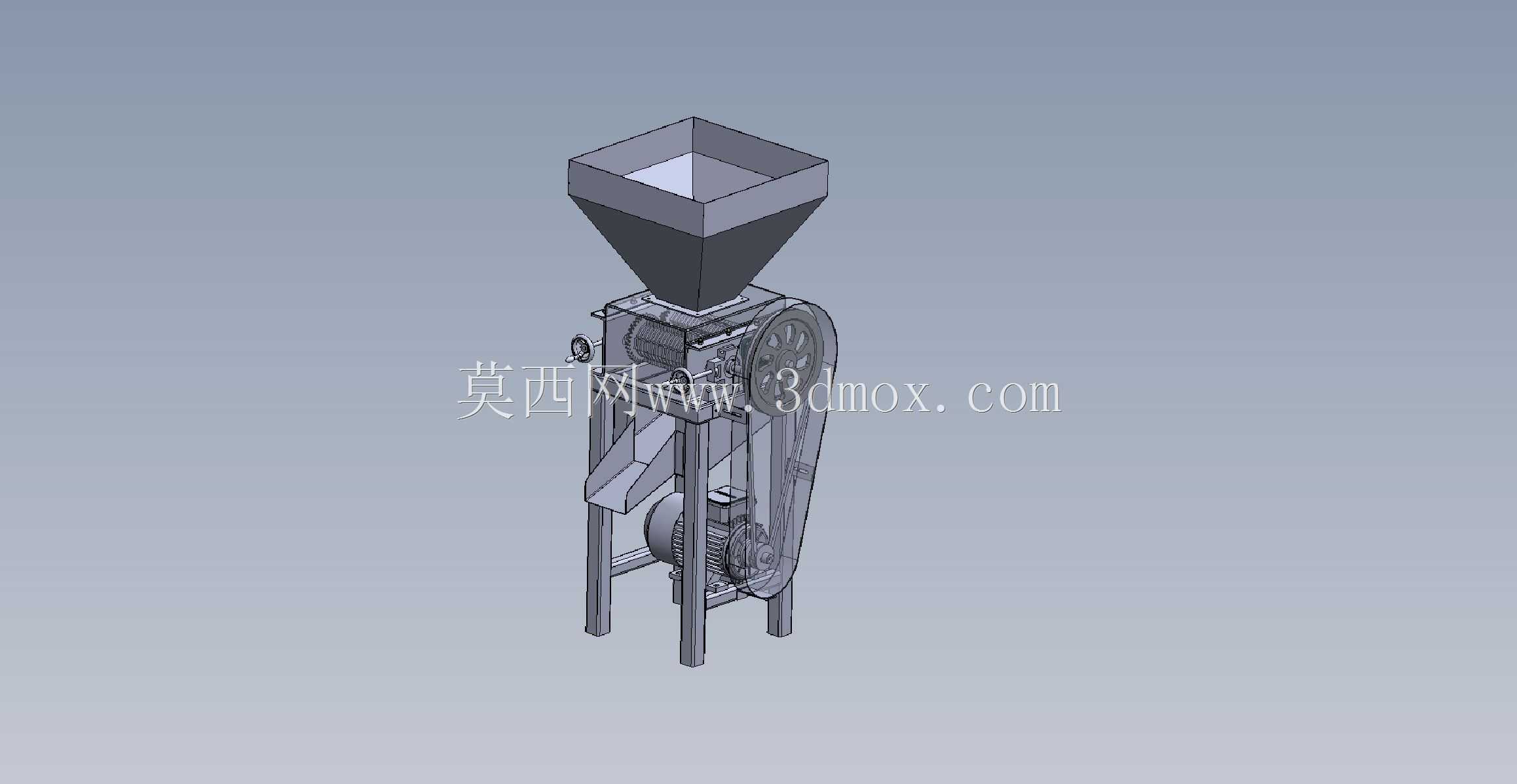

　　该设备采用立式紧凑布置，上部设置方形扩口受料斗，斗体向下收束为锥形导流段，使散粒物料依靠自重连续进入中部破碎腔，避免人工喂料时出现架桥、偏料。破碎腔外侧布置带轮与护罩，动力经三角带传递至主轴，带轮直径差形成减速增扭效果，适合谷粒、干饲料、块状辅料等中低硬度物料的粉碎作业；护罩将运动带段封闭，降低车间或农场现场维护时的卷入风险。主机下部由四根支腿形成框架支撑，支腿间距兼顾落料空间与整机稳定性，底部可通过地脚螺栓固定在水泥基础上，也可在移动作业场景中安装于钢制底盘。出料口位于破碎腔侧下方，粉碎后的物料沿斜置溜槽自然排出，可对接袋收集、皮带转序或小型料仓，减少人工铲料环节。

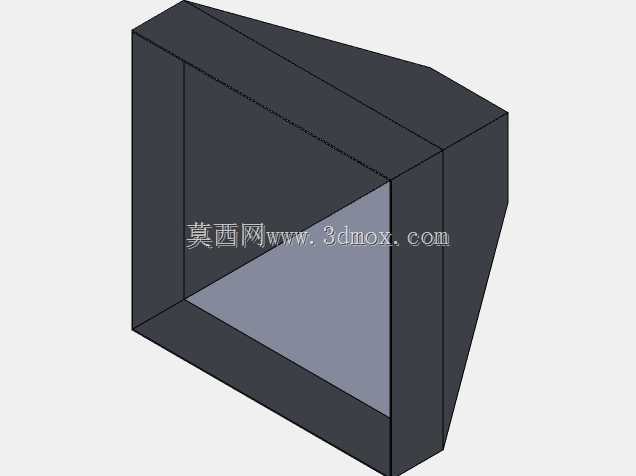

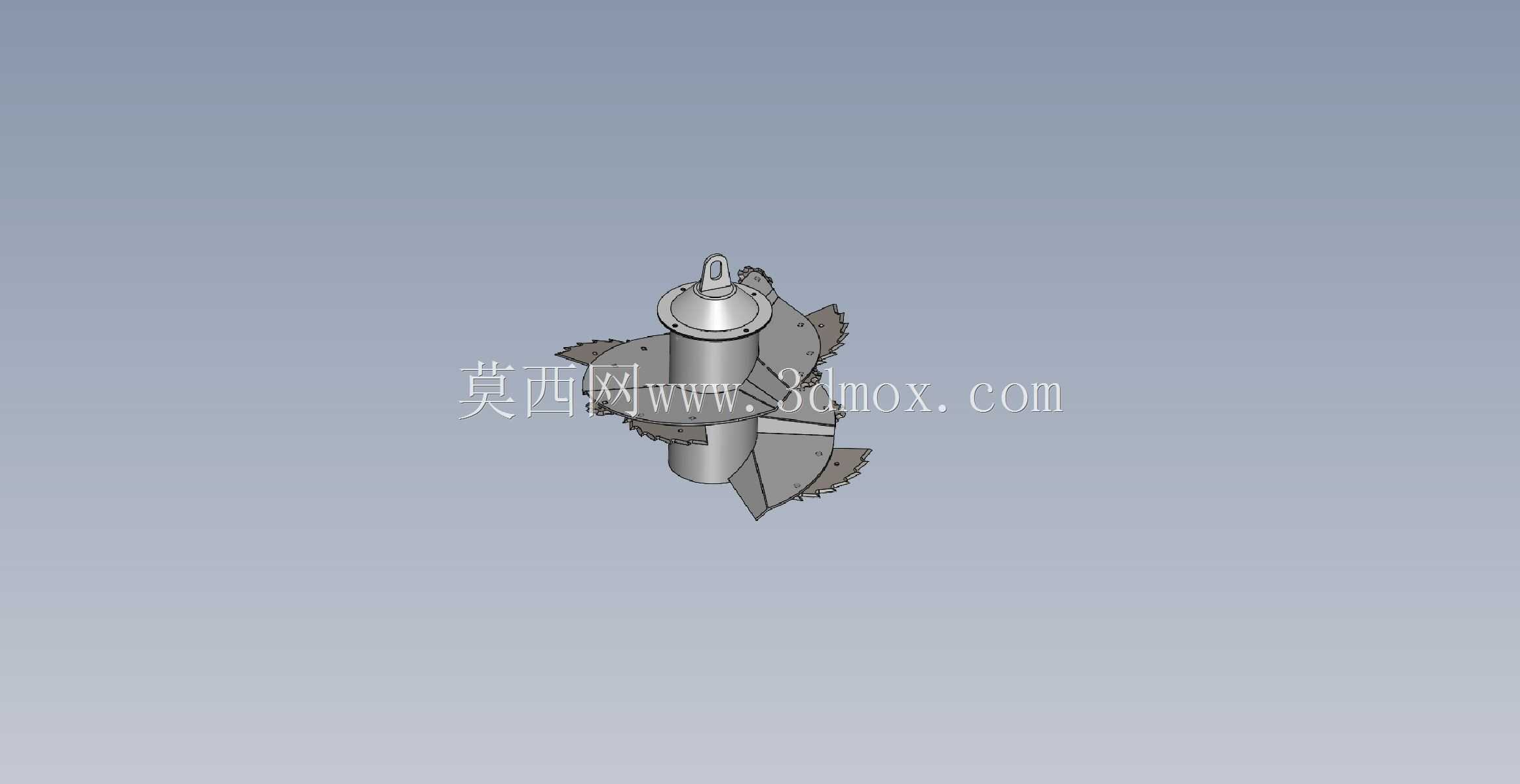

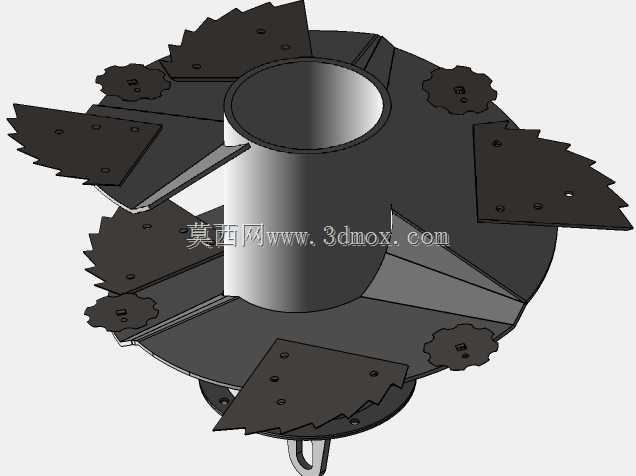

　　从结构设计角度看，整机把受料、粉碎、传动、支撑和出料集中在同一竖直轴线上，占地面积较小，适合乡镇加工点、养殖场地、农产品初加工车间等空间受限场合。上部料斗的方形口面便于整袋物料倾倒，锥段角度按散料流动趋势设置，能够在不额外增加振动装置的情况下维持连续供料。中部腔体承担转子、筛网或碾磨件的安装定位，侧壁预留检修与紧固位置，便于更换易损件；传动侧外伸轴端与带轮配合，电机可布置在机架后侧或下方，通过滑轨调节皮带张紧度。下部框架不仅承受粉碎过程中的交变载荷，还为电机、护罩和溜槽提供安装基准，支腿横梁形成的封闭框格可提高抗扭刚度。

　　安装边界方面，设备上方需保留料斗加料和开盖检修空间，侧面应留出皮带拆装、电机张紧及日常观察通道，出料侧需保证容器或转接设备的摆放高度。三维结构中各部件层级清晰，料斗、腔体、转子轴系、带轮、护罩、支腿和溜槽之间的装配关系明确，可用于检查干涉、核对维护空间，也可为同类立式粉碎设备的方案选型、机架改型和生产线布局提供参考。
