双轴塑料撕碎粉碎机组装结构

　　该套塑料粉碎设备主要面向小型回收处理、注塑边角料再生、实验室破碎验证以及车间废料集中处理等场景，用于将塑料块、浇口料、薄壁壳体、管材段和片状废料剪切为较小颗粒，便于后续输送、清洗、熔融再造粒。设备采用双轴剪切式工作思路，两根平行刀轴在箱体上部相对运转，轴上布置多组交错刀片，物料进入后先被咬合拉入，再通过刀片之间的剪切、挤压和撕裂完成破碎。相比单轴锤击式结构，这种布置对韧性塑料、长条料和轻薄壳体的夹持更稳定，能够减少物料在进料口打滑、空转和反弹的情况。

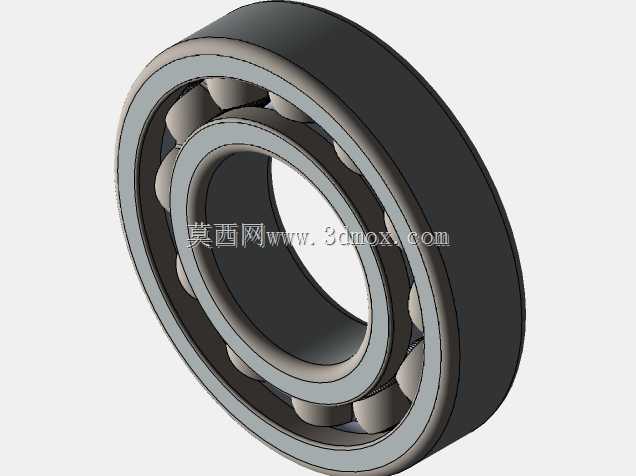

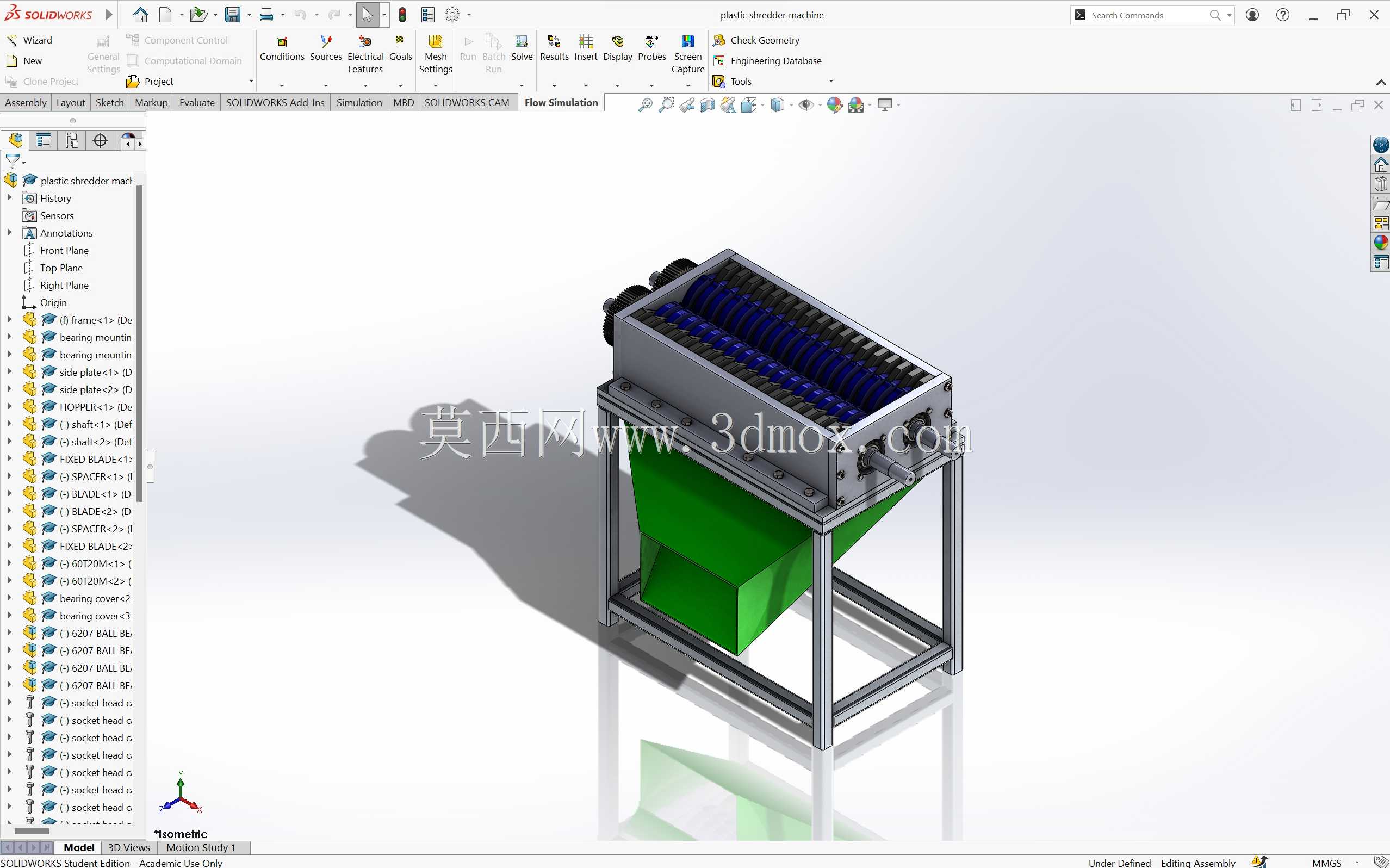

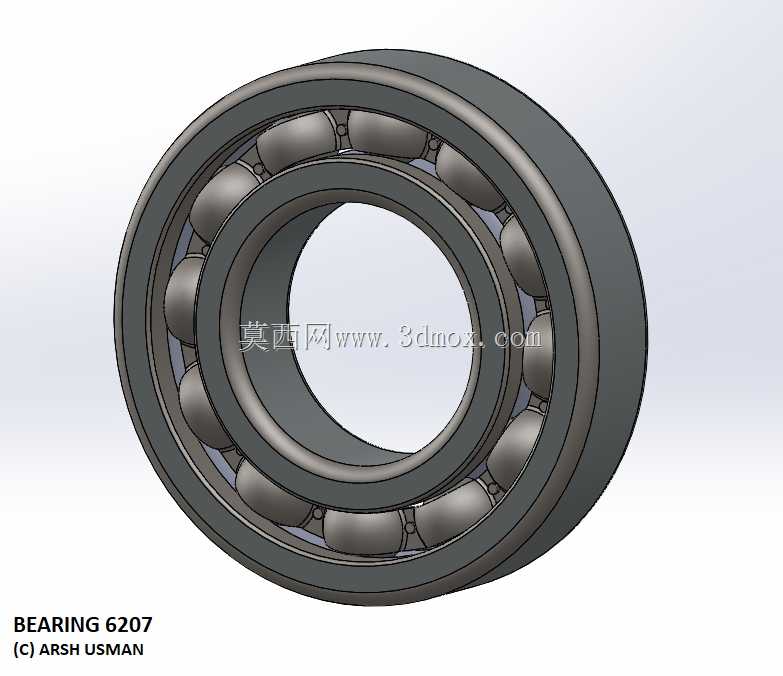

　　整机上部为矩形破碎箱体，刀轴横向贯穿，两端由轴承座支撑，侧部预留传动安装位置，可根据处理量匹配链轮、齿轮或减速电机驱动。箱体内部刀片按轴向间隔排列，相邻轴刀片在回转区域内形成交错剪切间隙，间隙大小直接影响出料粒度和卡料风险。设计时需要重点核对刀轴中心距、刀片外径、隔套宽度和轴端锁紧方式，保证刀片在装配后既有足够啮合深度，又不会发生运动干涉。箱体上盖应保留检修开启空间，便于更换钝刀、清理缠料和检查紧固件。

　　下部设置绿色集料斗，斗体由上宽下窄的斜壁焊接或折弯成型，破碎后的物料沿斜面汇聚至下方出口，可对接袋收集、皮带输送、风送管道或振动筛分设备。料斗斜壁角度需要结合塑料碎片的摩擦特性确定，过缓容易积料，过陡则会增加整机高度。外部机架采用方管焊接框架，四根立柱与横向撑杆形成稳定支撑，破碎箱体位于框架上方，集料斗悬空布置在框架内部，既留出接料空间，也方便日常清理。

　　安装边界方面，设备上方应保留进料和开盖维护高度，侧面需留出刀轴拆装、轴承润滑及传动部件检修距离，下方则要保证集料桶或输送设备的进出空间。机架底部可设置地脚板或减振垫，与地面固定后降低剪切冲击带来的位移。三维结构中，箱体、刀轴、刀片、轴承座、料斗和机架分层明确，适合用于干涉检查、焊接件拆图、刀片排布优化以及整机布局评审。建模时还可进一步补充驱动电机、联轴器、防护罩和电控按钮位置，使方案从机械本体扩展为完整的小型破碎单元。
