夯777E液压破碎锤三维实体建模

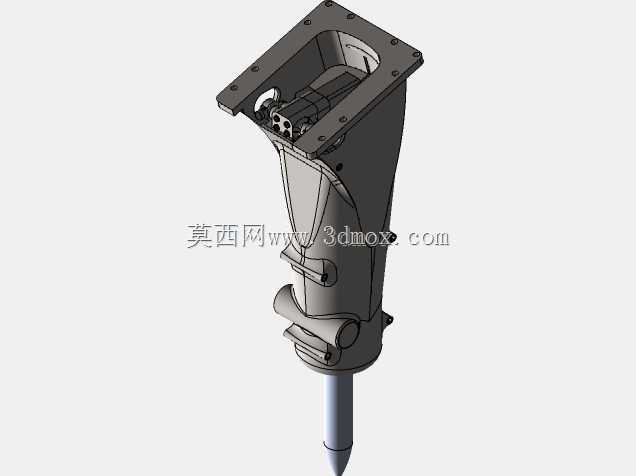

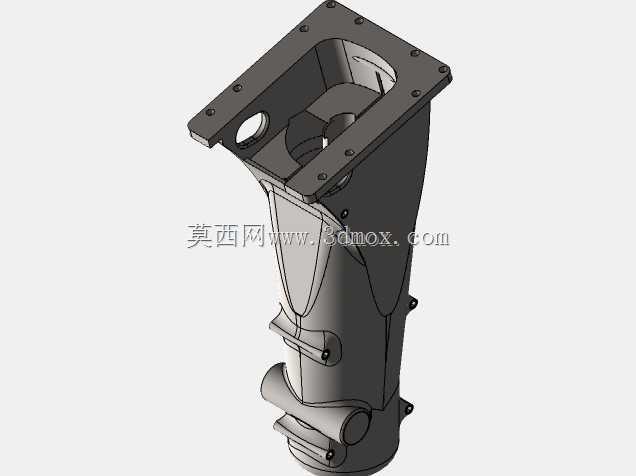

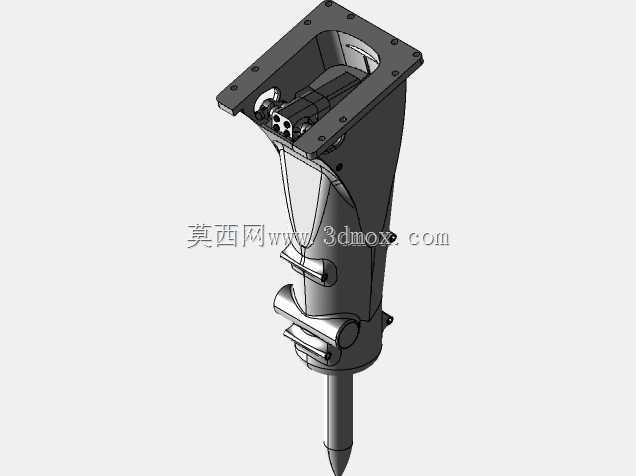

　　在建筑拆除、矿山露天开采、市政路面破除、隧道掌子面修整这类需要对硬质基体做冲击破碎的作业场景里，液压破碎锤是挂载在挖掘机小臂前端的核心属具，这款Rammer777E型液压破碎锤的建模完全围绕实际挂载作业的边界条件展开，没有做多余的简化处理。从结构设计逻辑来看，整个破碎锤的上缸体、中缸体、下缸体三段式壳体做了一体化的外形拟合，顶部的安装法兰面预留了与挖掘机小臂连接的销轴孔位，法兰的安装孔距、贴合面的平面度都按照实际挂载的尺寸边界做了还原，能直接用于挂载干涉检查的仿真验证。壳体侧面的液压油口位置、通径大小都参考了实机的管路布置要求，建模时特意保留了油口周边的加强筋结构，这部分是实际作业中承受管路振动、避免焊缝开裂的关键结构，

　　很多简化模型会忽略这部分细节，导致后续做管路布置仿真时出现干涉误判。中缸体外部的标识凸台、防滑棱结构都做了等比例还原，下缸体前端的钢钎导向套部分，建模时还原了导向套与钢钎的配合间隙，钢钎的锥角长度、尾部的冲击受力面都按照实际破碎作业的受力特征做了结构还原，能直观展示冲击能量从活塞传递到钢钎、再作用到破碎物的传递路径。从作业功能适配的角度，这款破碎锤的整体重心位置在建模时做了配重校准，挂载后不会出现小臂偏载的情况，壳体两侧的凸起结构是实机上的防撞护边，用于在狭窄作业空间里避免壳体直接刮蹭岩壁或者建筑钢筋，这部分的突出尺寸也严格按照实机的安装边界设置，不会出现模拟作业时护边与周边结构干涉的问题。不同于很多只做外形包覆的破碎锤模型，

　　这个模型的各个连接面的止口位置、螺栓排布都做了对应还原，甚至壳体表面的冲压标识、箭头指向都和实机一致，不管是用于设备选型阶段的挂载匹配验证，还是用于破碎作业的运动仿真、结构受力分析，都能提供足够的结构参考，也能作为同系列破碎锤改型设计的基础建模参考，省去从零开始测绘外形、校准安装尺寸的大量时间。
