1100升方形储水罐支撑钢架结构

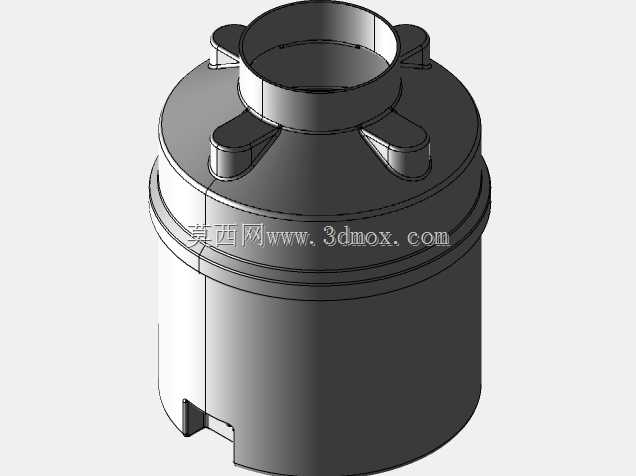

　　这套结构围绕1100升立式圆柱形储水罐的落地承载需求展开，主体采用方形HSS空心型钢焊接成型，是中小型厂区、加工车间、民用建筑屋面或设备间储水供水场景里常见的承托单元。日常工况中，罐体满载后总重超过一吨，钢架需要把罐体的集中荷载均匀传递到地面或楼面基础，同时把罐体抬升到合适高度，方便底部接管、阀门操作与日常排污检修，避免罐体直接贴地造成底部锈蚀、积水浸泡。

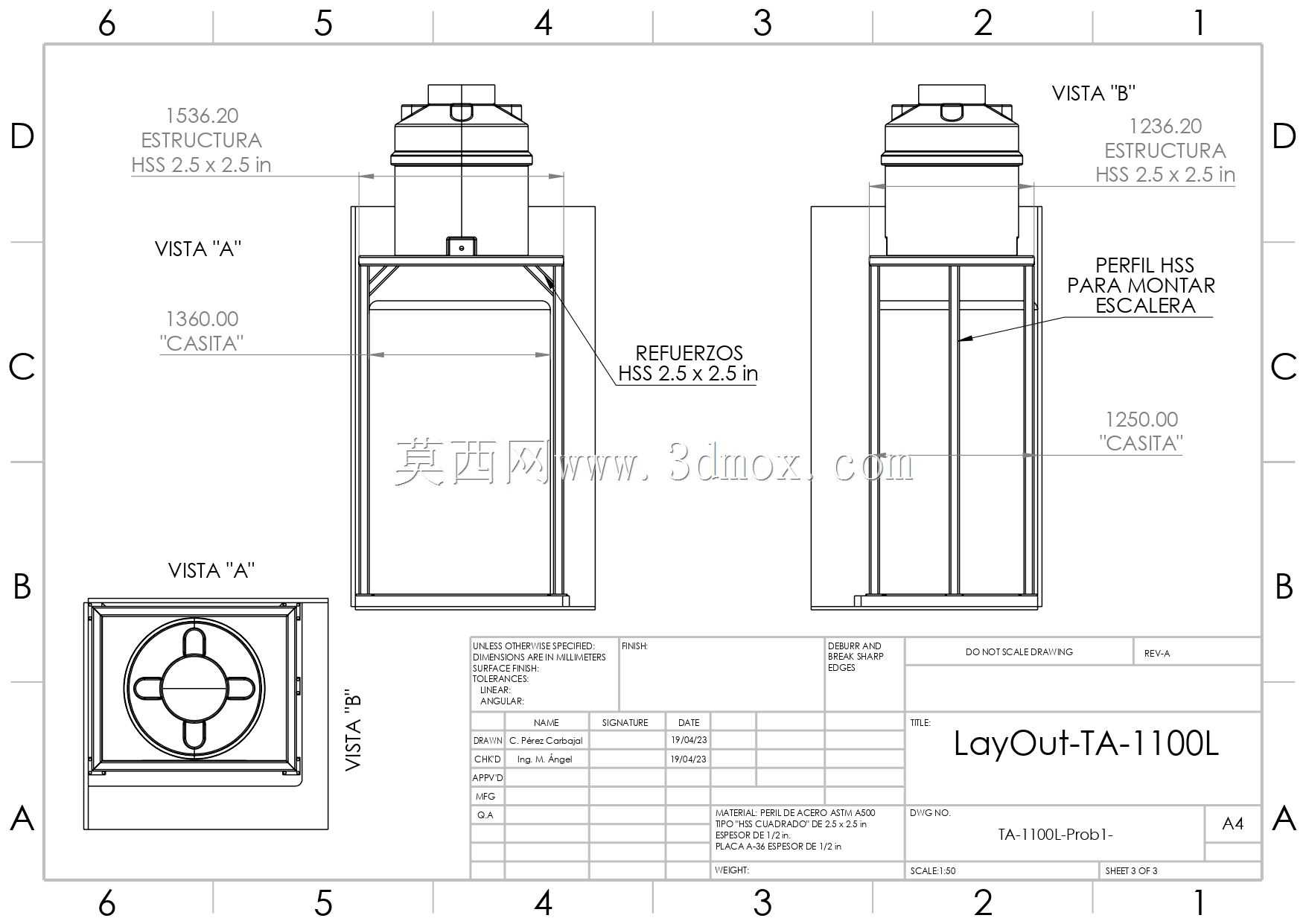

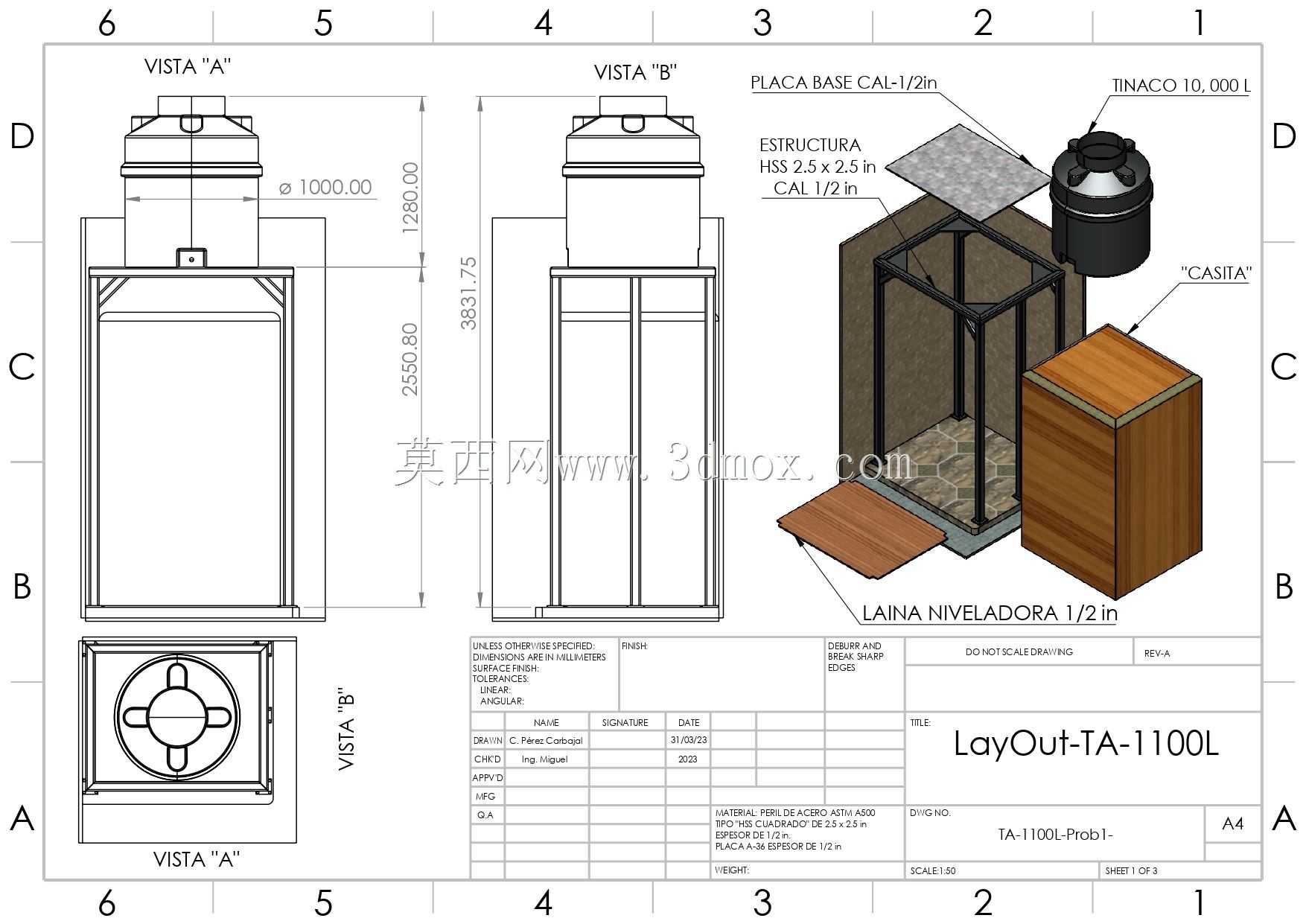

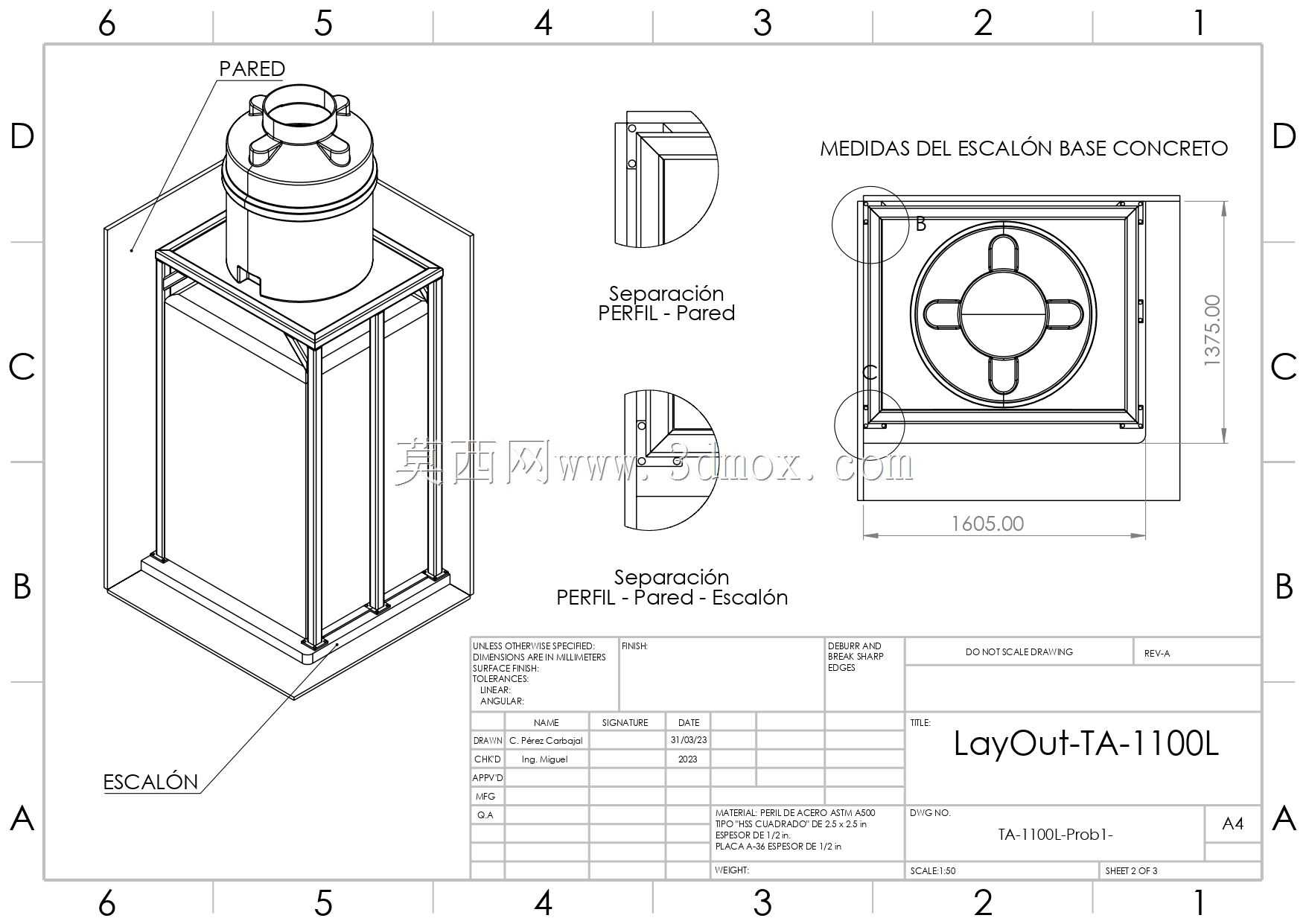

　　从布局上看，钢架采用四根竖向HSS方管作为主承重立柱，立柱之间在顶部、中部、底部分别设置横向连系梁，形成多层封闭框格；顶部框架围合出与罐体直径匹配的限位空间，罐体落座后不会出现横向滑移，中部横梁承担罐体中段的侧向约束，底部框架则铺设调平垫板，作为整个单元的接地承载面。图纸中标注的外形边界清晰可控：罐体公称直径为1000mm，钢架总高度方向分为两段，下段支撑框高度2559.80mm，上段围护及罐体露出段高度1280mm，整体总高3831.75mm，这个高度设定既保证了罐体出水端有足够的静压水头，也给底部管路、增压配件留出了操作空间。

　　设计思路上没有采用整块钢板包覆的笨重方案，而是用HSS空心型钢做开放式桁架框架：方管自身截面惯性矩大，双向抗弯性能一致，很适合承受罐体满载时的竖向轴压与侧向风载、地震晃动；开放式框格一方面大幅降低了钢架自重，节省材料，另一方面现场安装时可以从任意侧面穿管、接线、加装液位附件，后期维护人员也能直接观察罐体侧壁有无渗漏、结露。配套构件同样在图纸中做了明确拆分：顶部设置1/2英寸厚的基础盖板，盖板贴合罐体底部法兰，把罐体的圆形接触面荷载扩散到方形顶梁上；底部配置1/2英寸厚的调平垫板，现场就位时可以通过垫片微调钢架水平度，补偿地面平整度误差，避免四根立柱出现偏载受力。罐体旁还整合了小型箱体安装位，可放置液位控制、增压泵或配电元件，让储水、控水、供水部件集中布置，减少现场零散管线。

　　工程落地时，钢架的外轮廓尺寸决定了设备间门洞、吊装通道的最小净宽要求，立柱底部的地脚板需要对应预埋螺栓或膨胀螺栓固定，满载工况下还要校核楼面承重是否匹配罐体加水后的总荷载；框架内侧与罐体接触的位置可加装橡胶垫，缓冲运行振动并防止金属间电化学腐蚀。整套结构把储水罐体、承重钢架、附件箱体整合为一个独立储水单元，建模时完整还原了型钢规格、连接关系、安装板件与尺寸标注，可直接用于供水设备选型、钢结构出图与现场安装交底。
