钣金电源机箱外壳结构设计

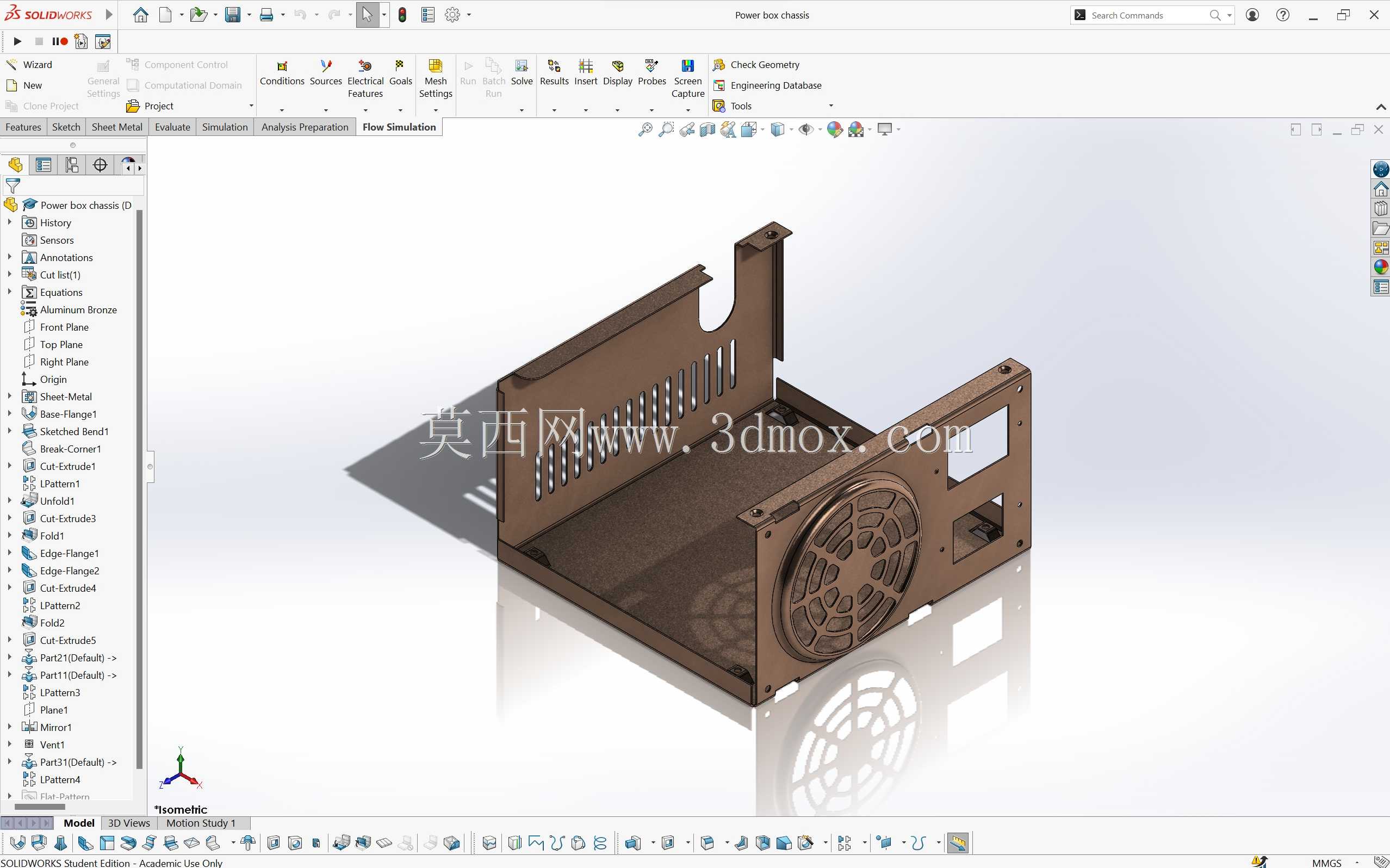

　　这套电源机箱采用钣金折弯成型思路，主体围绕电源模块的安装、散热、防护与后期维护展开。机箱内部预留了电源本体、接线端子和固定支架的布置空间，底板承担主要承重，侧板通过折弯翻边提高整体刚性，减少薄板在振动工况下的变形。前面板设置风扇安装位，风扇外圈的格栅孔与内部风道对应，能够引导气流穿过电源发热区域；侧面和上部开设长条散热孔，在保证防护能力的同时降低风阻，避免热量在封闭腔体内积聚。

　　从实际使用场景看，这类机箱常见于机床电控柜、小型自动化设备、工业测试台和固定式电源装置中。它既可以作为独立电源外壳，也可以嵌入设备机架内部，为开关电源、变压器或控制电源提供机械保护。设计时需要先明确电源的长宽高、接线方向、风扇尺寸以及进出线位置，再反推机箱内腔边界。底板上的安装孔用于固定电源本体，侧板开孔兼顾开关、插座或连接器的装配，边缘折边则用于盖板连接和整体定位。

　　钣金结构的重点在于折弯工艺与装配关系。各板件通过折弯形成自支撑轮廓，转角处避免复杂曲面，便于激光下料、数控折弯和焊接或螺钉连接。面板上的孔位在建模阶段就需要与标准风扇、接插件和紧固件匹配，孔边到折弯线要保留足够距离，防止折弯时孔位拉伸变形。散热孔采用规则阵列，既有利于加工，也能保持外观一致性。机箱开口方向和可拆卸面的设置，要考虑车间装配顺序：先放入电源，再完成接线，最后安装侧板或盖板，避免后期维护时需要整体拆卸。

　　安装边界方面，外形尺寸应以内部最大元件包络为基础，叠加接线弯曲半径、风扇厚度、绝缘间隙和钣金折弯余量。底部固定孔需要与设备机架或安装台面的孔距协调，外接电缆侧应保留插头插拔空间，不能让门板、线槽或相邻元件干涉。风扇位置与散热孔方向应形成顺畅流道，进风侧避免紧贴墙面，出风侧也不应被其他部件遮挡。对于振动较大的设备，还可在底板与电源之间增加减振垫，并在翻边、角部位置设置加强结构。

　　三维建模过程中，钣金件的厚度、折弯半径、展开长度和孔位中心距都需要保持一致，这样生成的工程图才能直接服务于下料和折弯。装配体里应把电源、风扇、紧固件作为参考元件进行干涉检查，重点核对风扇与内壁间隙、接线端子与侧板距离、螺钉头是否高出安装面。通过这种方式完成的机箱，不只是一个外观罩壳，而是兼顾散热风道、电气安全、钣金工艺和现场维护的结构化防护部件。
