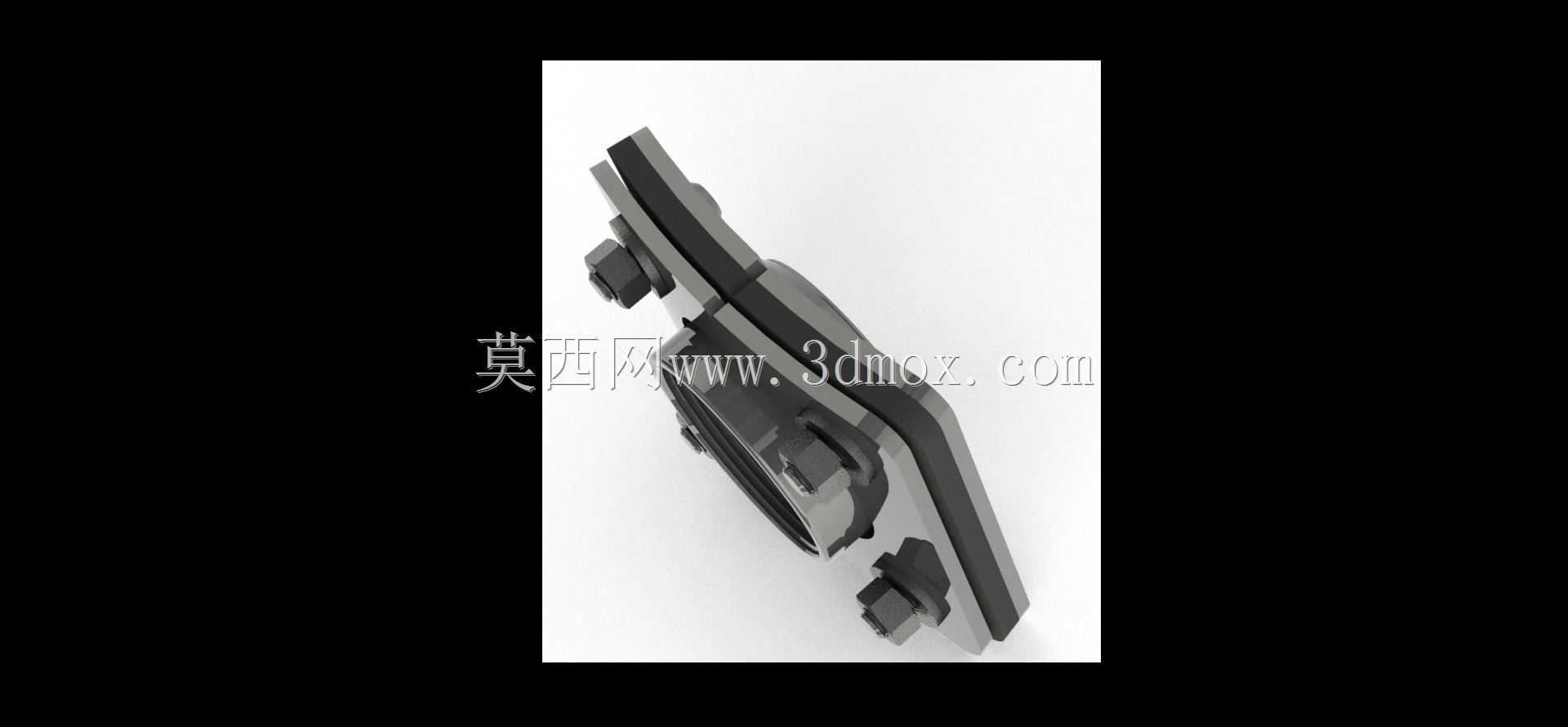

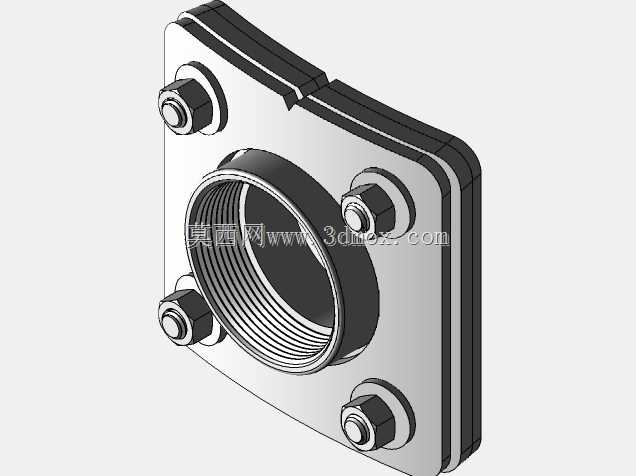

55加仑金属桶2寸NPT内螺纹隔板接头

　　这套隔板接头围绕55加仑标准金属桶的侧壁接管需求展开，核心是把桶壁开孔位置转化为可靠的内螺纹接口，同时兼顾密封、装配和后期维护。现场使用时，桶体常用于液压油、润滑油、工艺液体或废液的暂存与中转，侧壁接管比顶部插管更利于低位排液、循环回流和管路固定，也能减少软管在桶口处反复弯折造成的老化泄漏。

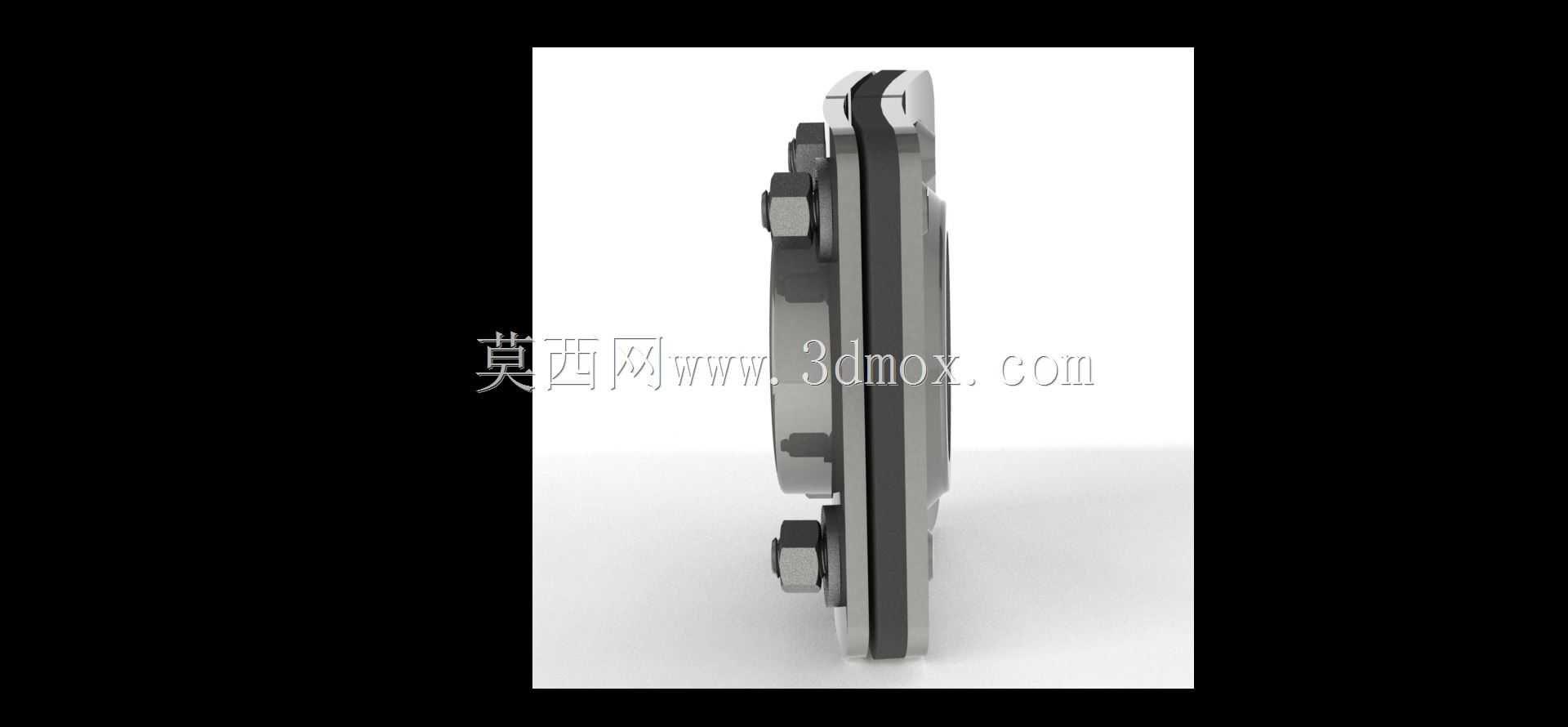

　　结构上采用两片夹持式隔板与中间内螺纹接头配合，安装时先在桶壁确定开孔中心，保证开孔边缘平整、无明显毛刺和变形；再将带密封面的一侧从桶内或桶外穿过，另一侧压板贴合桶壁，通过周向螺栓均匀收紧。两片金属板把桶壁夹在中间，既分散锁紧力，避免薄桶壁局部压陷，也形成稳定的安装基面。中间接头保留2“NPT内螺纹，可直接对接同规格外螺纹管路、球阀、快速接头或泵吸入口，NPT螺纹的锥度配合在适度拧紧后可形成密封，工程安装中通常再配合生料带或螺纹密封胶控制渗漏。

　　建模时需要重点处理几个边界：一是桶壁厚度方向的夹持间隙，压板与接头台阶之间要留出实际桶壁厚度，并预留密封垫压缩量；二是螺栓分布圆与桶壁曲面的关系，55加仑桶并非完全平面，压板外形和压紧面要适应弧面，避免单边翘起；三是内螺纹通道的同轴度，接头轴线应尽量垂直于桶壁接管区域，使管路接入后不产生附加弯矩。

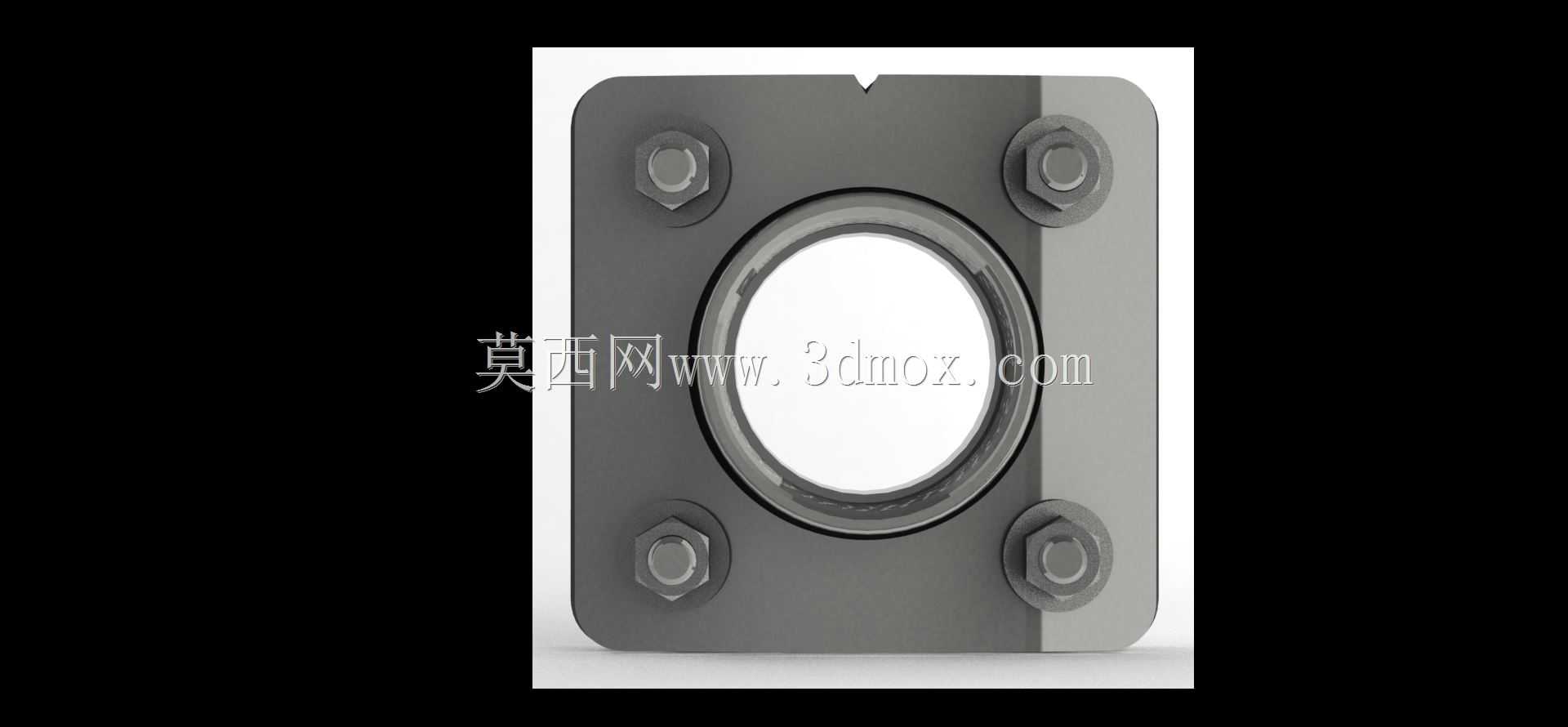

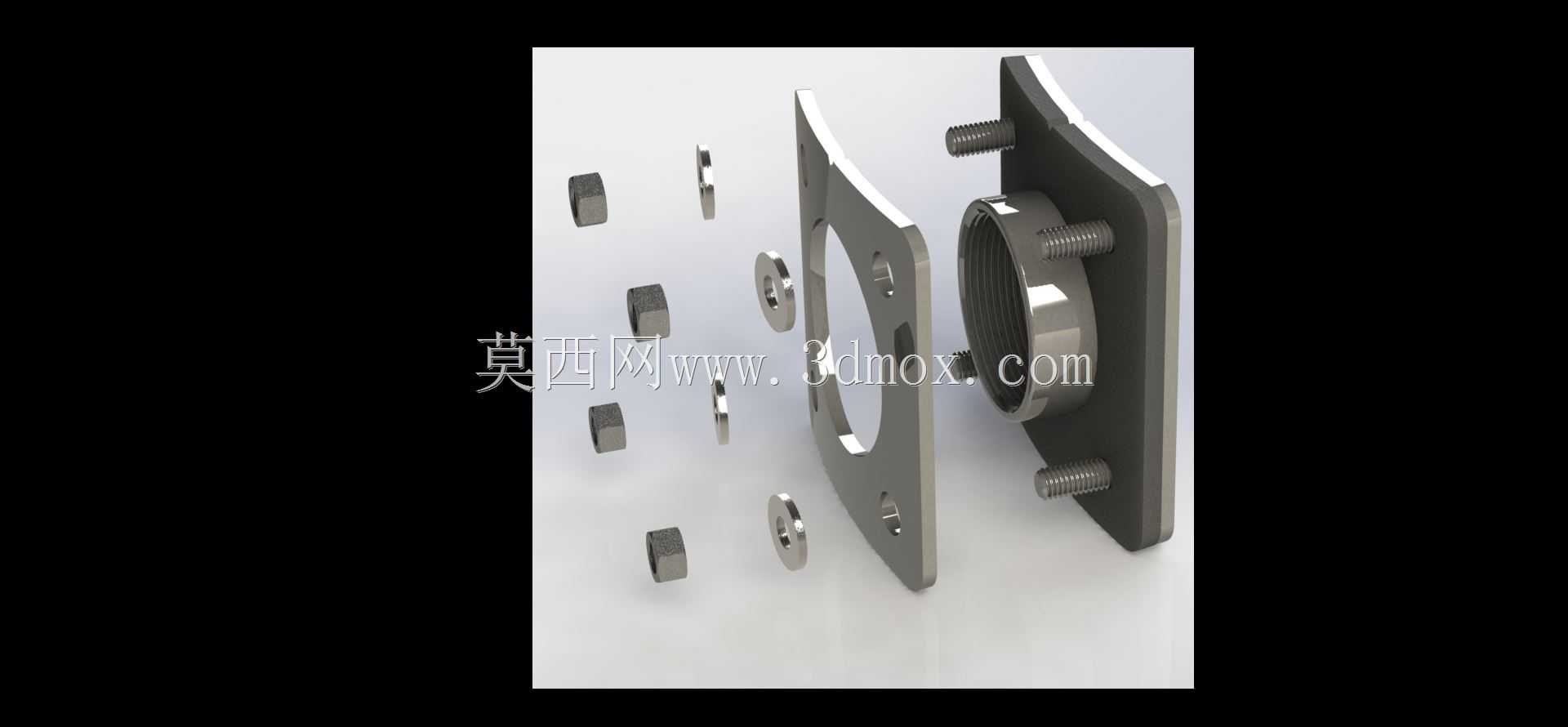

　　外形设计上，压板采用近似异形轮廓，既覆盖开孔周边的受力区域，又通过切角和减重孔控制材料占用。接头本体外侧的六角或防滑结构可为拧紧提供受力位，内部通孔保持足够通流面积，避免在排液或回油时形成节流。螺栓、螺母、垫片和密封件在装配体中独立表达，能够直观呈现爆炸状态下的装配顺序，也便于检查零件干涉。

　　从设备选型角度看，这类隔板接头适用于移动式供油小车、车间废液收集桶、液压测试台、小型循环冷却系统和简易储罐改造。设计时不仅要关注螺纹规格，还要核对桶壁开孔直径、压板跨距、密封材质与输送介质的相容性。若用于油品，密封件可选用耐油橡胶；若用于水性介质，则需结合腐蚀情况选择镀层或不锈钢材料。整体结构没有复杂运动部件，可靠性主要来自夹持刚度、螺纹密封和安装面贴合度，三维建模中把这些关系表达清楚，后续出工程图、加工压板和现场配装都会更直接。
