工业设备手动急停复位断路器结构

　　该款手动复位式断路器多用于工业产线动力回路、机床操作站、小型成套控制柜以及固定式机械设备的本地启停联锁点位，承担回路通断状态保持、异常工况下强制分断以及人工确认复位的功能，和普通面板按钮不同，它自带明确的ON/OFF状态标识，操作后位置不会自行回弹，运维人员在设备旁就能直观判断当前动力回路是否处于带电接通状态，巡检时无需额外对照指示灯即可确认停机挂牌后的回路状态。

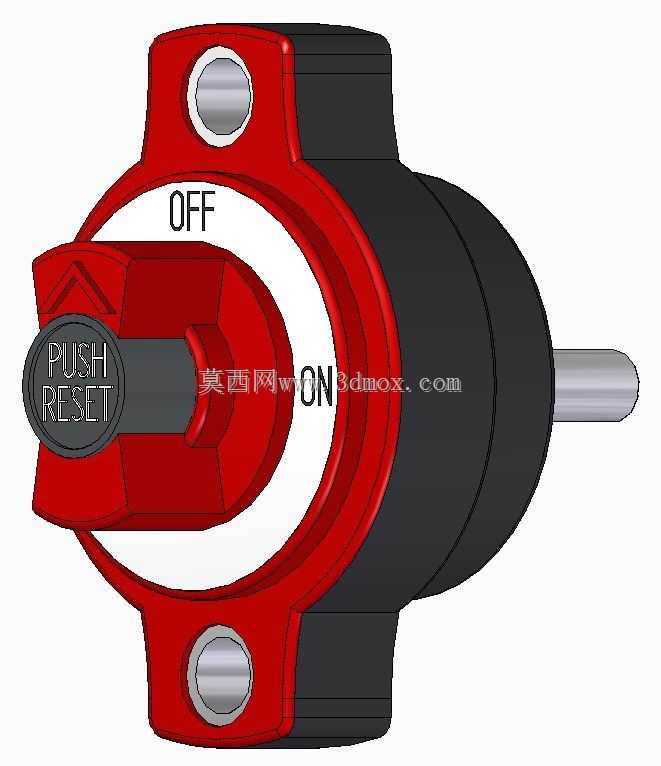

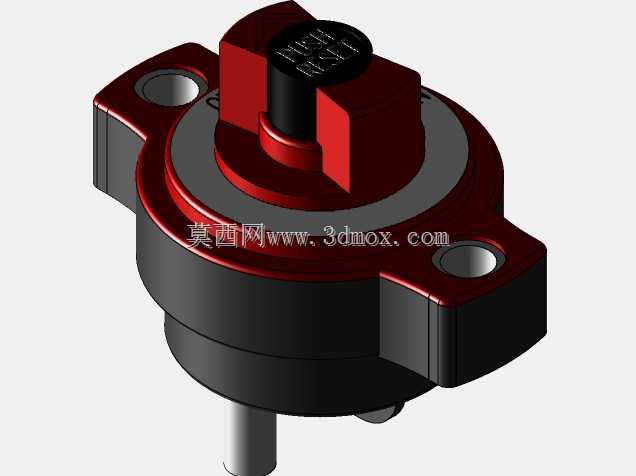

　　从结构布局来看，前端红色操作面板采用双耳带安装孔的法兰式造型，两个沉头安装孔对称分布在操作区上下两侧，安装时直接从面板正面穿入螺钉固定在柜体预留开孔位，不需要在柜体背部额外布置锁止螺母，适配厚度1.5mm到4mm的冷轧钢控制柜面板，安装边界紧凑，面板外露部分的轮廓尺寸适配标准22mm开孔系列的安装位，后方黑色主体段嵌入柜内，侧向伸出的金属传动轴用于联动内部触点模组，轴向预留的接线空间不会和柜内走线槽产生干涉。

　　操作逻辑上，旋钮旋转至ON位置时回路保持接通，切换至OFF位置后回路持续分断，正面设置的PUSH RESET按键需要在故障排除后手动按下才能解除锁止，避免设备故障排除后意外重启引发安全事故，这种带强制复位的结构设计完全符合工业设备安全操作规范，在冲压设备、输送线、小型加工单元的安全控制回路中应用广泛。设计建模过程中优先还原了操作件的人机交互尺寸：前端旋钮的握持边缘做了防滑凸棱，戴劳保手套操作时也能顺畅拧动，复位按键的按压行程预留3mm左右，按压力度控制在单手指可轻松触发的范围，同时避免日常清扫误碰触发复位。

　　外壳部分红色端盖采用阻燃工程塑料材质，黑色主体为绝缘耐温结构件，所有外露金属件均做防锈处理，适配车间多粉尘、少量油污的使用环境，建模时完整还原了各零件的装配间隙、旋钮转动的行程限位、复位按键的回弹装配关系，结构工程师可直接参考该模型完成面板开孔定位、操作站布局校核以及安全回路元件选型，也可基于该结构衍生适配不同安装孔径的同系列开关产品。
