导轨式两极浪涌保护器精细结构建模

　　在低压配电与弱电系统的现场施工里，浪涌保护器是配电箱、弱电柜内必不可少的防护元件，这套两极浪涌保护装置的三维结构，完整还原了DIN导轨安装类SPD的真实装配形态，可直接用于电气柜布局校核、柜体干涉检查以及成套设备的BOM选型演示。

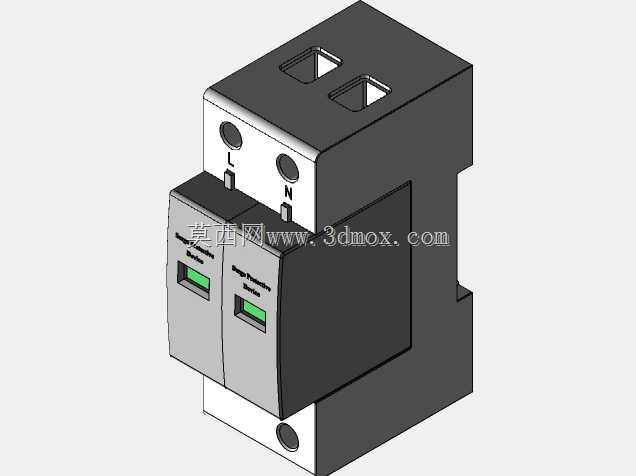

　　从实际使用场景来看，这类2P规格的浪涌保护器多用于单相220V供电回路，并联在L相线与N零线之间，当线路遭遇雷击感应过电压或者电网操作瞬态尖峰时，器件内部的压敏泄放回路会在微秒级时间内导通，将浪涌大电流泄放到接地排，同时把线路残压压制在后端用电设备可承受的阈值以内，避免路由器、工控板卡、精密仪表等弱绝缘器件被瞬态高压击穿。日常正常工况下器件呈现高阻态，不会对供电回路产生额外功耗，前端面板设置的两个绿色状态指示窗口，分别对应两个极芯的劣化状态，当压敏电阻经过多次泄放出现老化失效后，指示窗口会由绿变红，部分同结构产品还会同步触发远程遥信触点输出，给运维人员明确的更换提示，不需要断电拆表逐一检测。

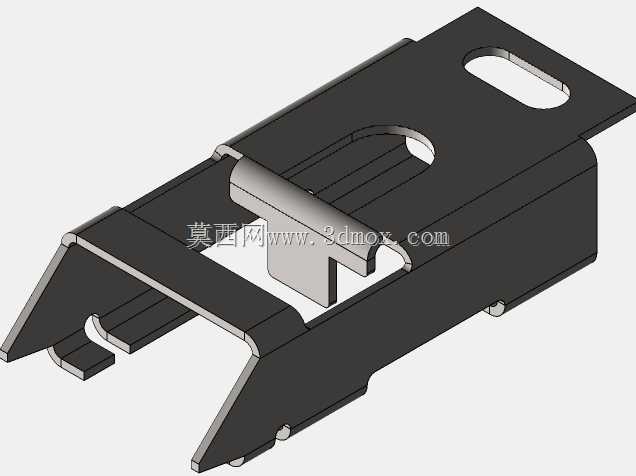

　　建模过程中优先还原了产品的安装边界：整体外壳采用模数化宽度设计，单极占1个标准导轨模数，两极拼接后总宽度适配柜内常用的35mm标准DIN导轨，底部自带的弹性卡扣结构在模型中完整做出，装配时先将器件上侧挂住导轨上边沿，向下按压后底部卡扣自动卡紧导轨下沿，拆卸时用一字螺丝刀撬动卡扣拨片即可取下，不需要额外打孔固定。外壳上部预留的两个方形开孔是接线端子的操作位，L、N标识清晰模印在端子旁，进出线端子采用夹线框结构，可容纳常规配电用的多股铜芯线缆，端子螺丝的沉孔深度、接线腔的走线空间都按照实物比例还原，避免成套柜布线时出现线缆弯折半径不足的问题。

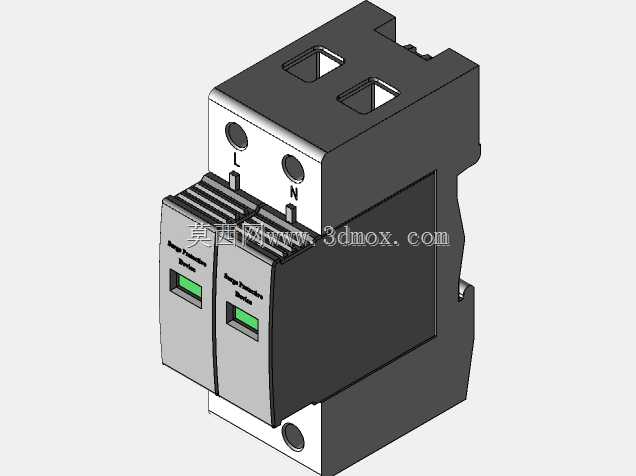

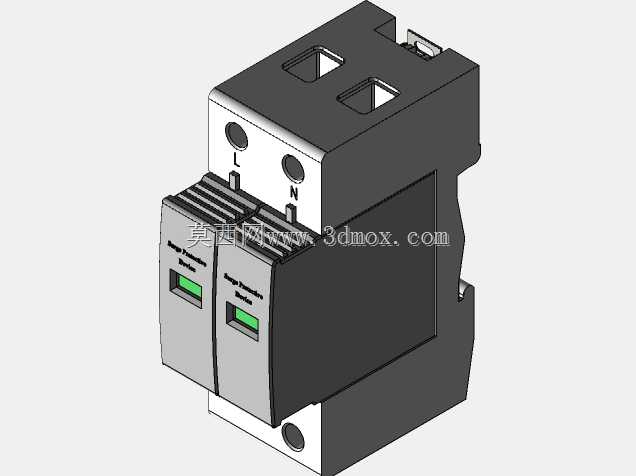

　　结构拆分上，模型区分了上下壳体、内部极芯模块、状态指示滑块、导轨卡扣几个独立部分，外壳的散热格栅、侧边的拼接卡槽都做了细节刻画，两个极芯之间通过侧边的燕尾槽拼接成整体，既可以单独更换失效极芯，也能根据回路需求拼接3P、4P规格适配三相配电场景。建模时特意核对了器件前后方向的安装深度，柜内布置时器件后侧与柜板的安全间隙、前端柜门关闭后的操作空间都可以直接通过该模型测量，给电气成套设计的布局排布提供准确的尺寸参考，避免现场安装出现器件顶门、接线工具无法操作的问题。
