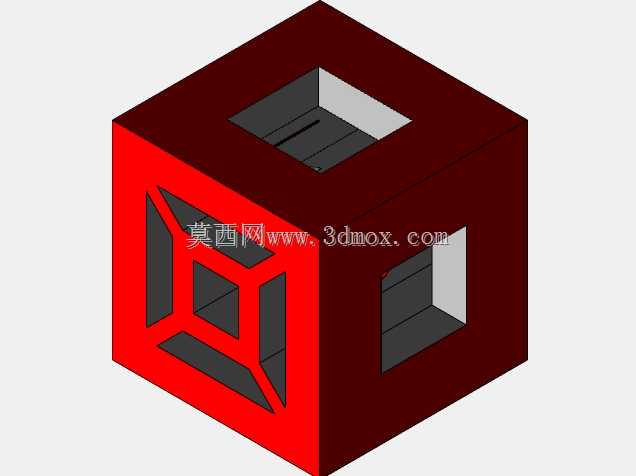

这个立方体框架构件的建模切入点,并不是先堆出一个实心方块再做切除,而是先把六面的开口边界、外框壁厚和内部可视空间统一规划,避免后期反复调整壁厚时出现特征冲突。从结构呈现来看,构件保留了立方体的十二条外棱作为主要承力骨架,每个立面中部开设方形通口,其中一个立面在通口区域增加斜向与横竖交叉的筋条,形成类似窗格的镂空造型;顶面同样开设方形通孔,孔口四周保留等宽边框,内部底面可以看到分隔式槽位,说明该件并不只是外观展示件,也可作为小型物料分格收纳、工位教具或机构原理演示的载体。
在实际教学场景中,这类零件常用于草图约束、拉伸凸台、拉伸切除、筋特征、阵列和等距实体等基础命令的综合训练。建模时需要先确定立方体的外包络尺寸,再依据边框宽度反推内孔边长;若外框边长取100mm,边框与壁厚取8至10mm,就能在保证打印或铣削后结构刚性的同时,让镂空区域具备足够的可视面积。立面交叉筋条不宜过薄,若采用树脂或PLA打印,筋厚建议不小于3mm;若采用铝板或有机玻璃板加工,则可通过铣削开槽获得更规整的棱边。
安装边界方面,该构件底面为完整平面,可直接放置在工作台、检测平台或3D打印机热床上;若需要固定,可在底部边框内侧预留沉头孔,或在四角外棱处增加L型支架连接位。由于六个面存在大面积通口,零件整体重量明显低于同尺寸实心块,搬运和展示都比较方便,但侧向受力时主要依赖外棱和边框传递载荷,因此不适合作为承重垫块使用。
结构设计上,等宽边框能够保证各面视觉比例协调,也便于在加工时统一刀具路径;斜向筋条与横竖筋条交汇的位置应做连续实体处理,避免出现零厚度面。内腔分隔槽需要与外框壁厚保持合理间距,槽底圆角可降低应力集中,也能减少铣削加工时的振纹。若用于装配演示,可在立方体内部放入小型传感器、指示灯或方块物料,通过镂空面直接观察内部位置关系;若用于文创展示,也可在外侧边框进行标识雕刻,但雕刻深度不应穿透壁厚。
从工艺适配角度看,该件既适合增材制造一次性成型,也适合通过板材切割后粘接、焊接组成框架。采用三维建模时,应优先保证各开口中心与立面中心重合,筋条交点尽量落在立面几何中心附近,这样阵列、镜像和对称检查都更容易控制。完成建模后,可通过剖面检查内腔是否存在多余实体,利用干涉检查确认筋条与边框完全结合,并对外露棱边做轻微倒角,使教学展示、手工搬运和后期装配都更安全。
