工业吊装金属周转料箱结构设计

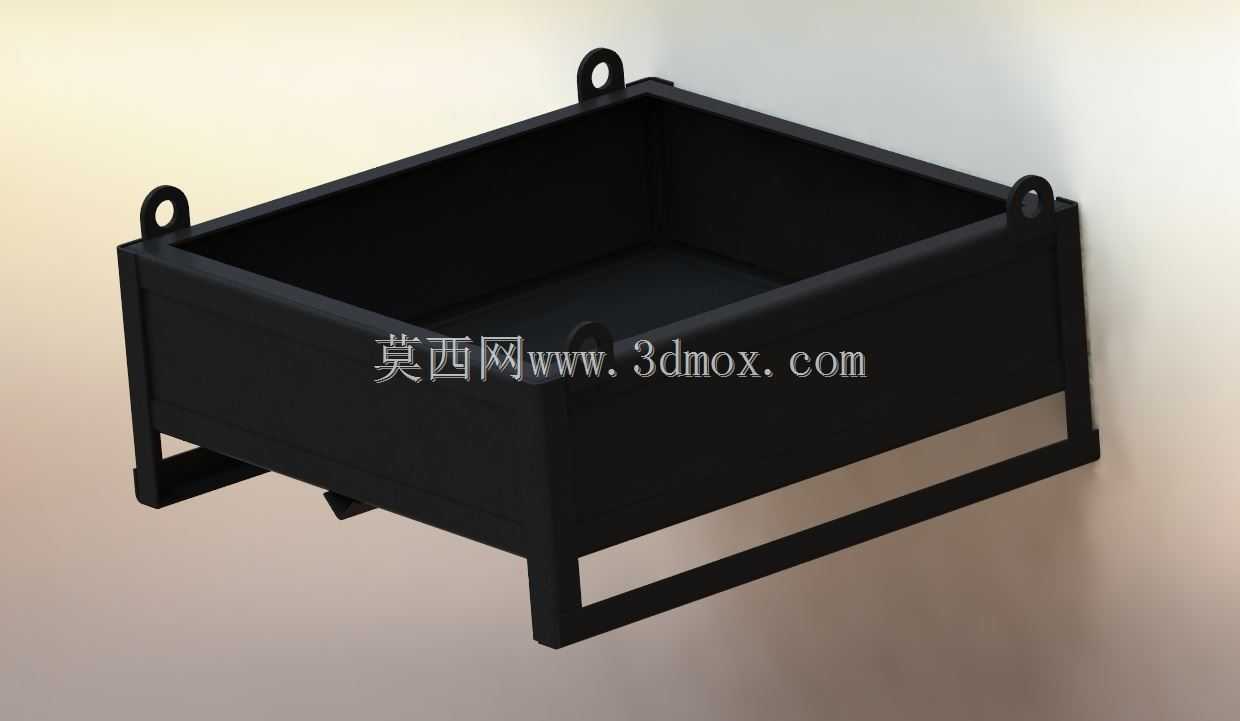

　　该结构围绕车间内部重型散件、机加工半成品和工序间转运需求展开，箱体采用敞口矩形深腔形式，侧壁整体连续围合，可避免块状零件、切屑或小型工装在搬运过程中侧向滑落。四角上方设置带孔吊耳，吊耳孔轴线与起吊方向匹配，便于行车吊钩、卸扣或吊带快速挂接；底部保留框架式支撑边，使箱体落在地面、托盘或工位缓存区时形成稳定承载边界，同时减少底板与地面的大面积接触。

　　从现场使用看，这类料箱常见于机加工车间、焊接班组、装配线旁和仓储暂存区。毛坯件完成车、铣、钻等工序后，可按批次集中放入箱内，再由行车跨工位吊运；对于重量较大、外形不规则的零件，敞口设计方便人工或机械手取放，深腔侧壁则能限制零件在轻微晃动时的位移。箱体下方留出的横向杆件不仅参与底部加强，也可作为叉车或液压车作业时的对位参考，避免叉取过程中直接顶撞箱壁。

　　建模时需要重点处理侧壁、底板、吊耳和底框之间的连接关系。侧壁承受物料侧向挤压，转角区域宜保持连续过渡，减少应力集中；吊耳并非独立装饰件，其根部与侧壁上沿共同受力，起吊瞬间满载重量会通过吊耳传递到侧板和底框，因此板厚、焊缝位置和加强范围都要结合额定载荷校核。底框承担静置和叉运时的支撑作用，杆件外轮廓决定了搬运设备的进入空间，若现场通道狭窄，还需在布局阶段核对箱体总宽、总深与转弯半径。

　　外形边界方面，上部开口尺寸决定投料和取件便利性，内腔深度影响零件堆叠高度，吊耳最高点则构成吊运状态下的外形上限。安装与摆放时应保证底框接触平整，四点支撑不应出现明显悬空；多点起吊时，吊索夹角不宜过大，以免吊耳承受额外水平分力。对于长期循环使用的场景，侧板内侧可根据零件特性增加耐磨衬板或缓冲垫，底板边角可设置排水、清屑结构，从而兼顾承载、转运和日常维护。
