手持铅笔研磨修整机结构设计

　　该手持研磨装置主要面向制图室、教学实训、精密划线工位以及木质铅笔批量预处理场景，解决普通卷笔刀切削后笔芯锥度不均、笔尖易断、木质包覆层留量不一致的问题。在机械加工划线作业中，划线铅笔与石笔需要保持稳定的细长锥尖，才能在钢板、铸件毛坯表面划出清晰细实线；传统手工砂纸打磨效率低，粉尘散落且锥度全凭操作人员手感控制，新手打磨出的笔尖常出现偏心、扁尖或者笔芯外露过长导致受力断裂。该装置将磨削动作集成在筒状手持壳体内，操作人员单手握持即可完成进给与旋转修整，工位适配性更强。

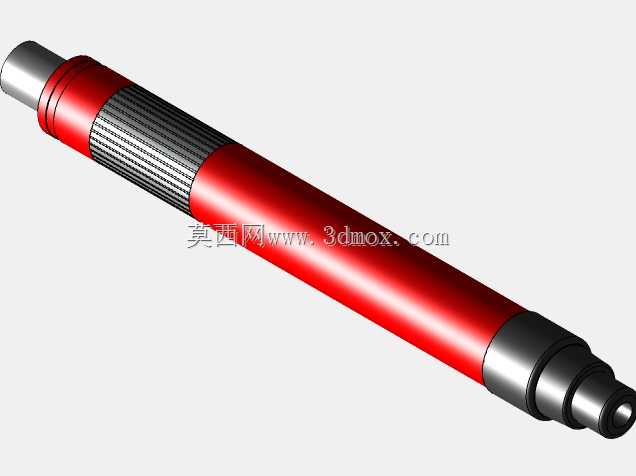

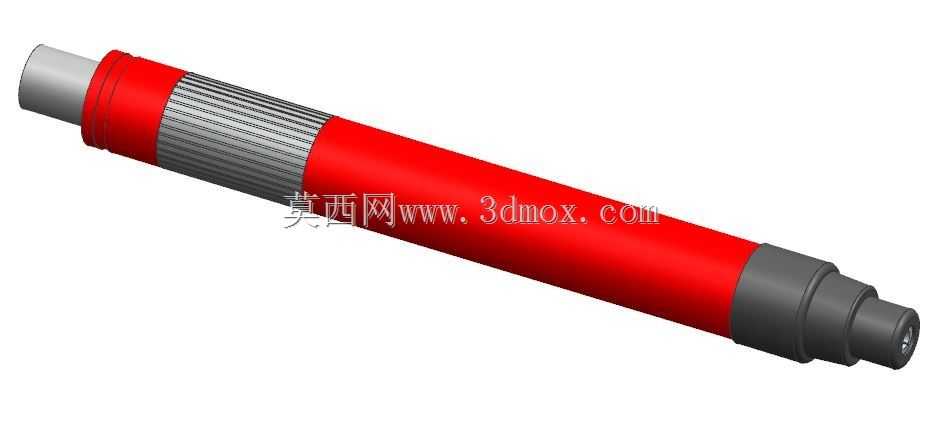

　　从结构布局来看，整机采用长轴式筒身排布，中段设置滚花防滑握持区，红色包覆段对应内部动力或传动腔体，两端深色端盖分别承担铅笔导入定位与磨削头支承功能。铅笔从尾端圆孔插入后，内部导向套约束笔杆径向跳动，避免笔杆在研磨过程中偏摆造成锥面不同轴；前端磨削腔内置锥形磨削工作面，笔芯接触磨面后，通过手动旋转笔杆并控制轴向进给量，逐步修出均匀圆锥笔尖。滚花纹理段并非装饰结构，其凸起棱线可增大手掌与壳体间的摩擦阻力，在操作人员佩戴薄劳保手套时仍能稳定握持，抑制研磨反扭矩造成的壳体打滑。

　　设计思路上优先控制笔尖同心度与进给边界，导向内孔与前端磨削锥面保持同轴，装配时以筒身外圆为基准找正两端端盖，避免定位孔偏移导致磨出偏心笔尖。壳体分段式结构便于内部磨头、导向衬套的拆装更换，长期使用后磨面磨损可直接拆换前端模块，无需废弃整体筒体。外形采用细长圆柱构型，径向尺寸控制在单手握持舒适区间，长度方向兼顾内部机构容纳与手动操作力臂，放置在工具箱侧袋或工位工具架上均可，不占用大型设备安装空间。

　　实际选型建模时，需重点核对尾端插笔孔径与常用铅笔杆径的匹配关系，衬套内径留出合理滑动间隙，间隙过大笔杆晃动，间隙过小则插取阻力增大；前端出屑通道需保证研磨木屑与笔芯粉末顺畅排出，避免粉末堆积在磨面与笔芯之间划伤锥面。筒身各段台阶处设置限位配合面，端盖与主体连接后轴向压紧内部零件，防止手持施力时内部组件窜动。该结构也可迁移至小型棒料端部倒角、热敏记号笔笔尖修整等轻载磨削场景，建模时将导向套、磨头、握持筒体拆分为独立零件，便于后续根据不同笔杆直径更换衬套规格，拓展工位适用范围。
