2x1米龙门式等离子数控切割机架

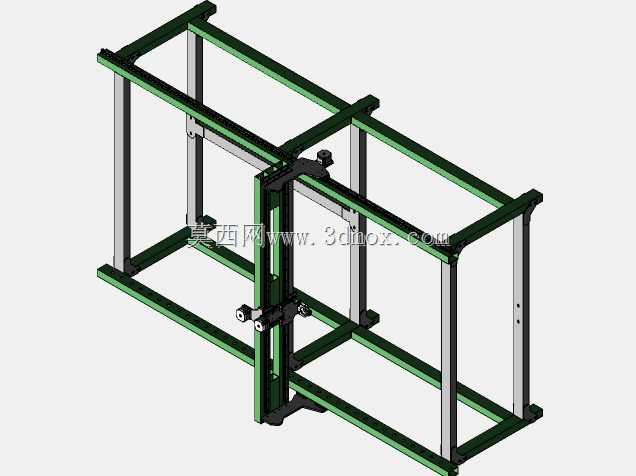

　　这套机架面向中小型钣金下料与广告标识加工场景，有效加工幅面约2m×1m，采用龙门双边布局，横梁沿床身纵向移动，割炬小车沿横梁横向移动，Z轴负责割炬升降与初始定位。床身由方管焊接成矩形框架，四周立柱与上下纵梁形成稳定支撑，整体结构敞开，便于上下板材、清理熔渣和维护导轨。

　　传动方案上，X、Y方向选用皮带传动配合hgh15线性导轨，运动阻力小、响应快，适合等离子切割这种轻载高速工况；驱动采用nema23步进电机，成本可控且扭矩足以带动横梁与割炬组件。导轨安装面在装配时需要校直，保证平行度和直线度，否则切割轮廓会出现锯齿或尺寸偏差。皮带张紧结构应预留调节量，长期运行后可补偿伸长量。

　　建模时先按2m×1m有效行程确定内腔边界，再反推外轮廓尺寸和地脚位置；方管规格、连接板厚度、电机座与轴承座安装孔位都按实际选型建立，方便出工程图和核对干涉。横梁与端梁的连接要兼顾刚性和装配工艺，导轨、齿条或皮带轮、拖链安装空间需分层布置，避免线缆与运动部件摩擦。

　　现场使用中，机架通常放置在水平地面并调平，床身下方可布置抽风除尘或水床，以控制烟尘和热变形。等离子电源、调高器、控制系统可独立安装在机架侧端或电控柜内，气路与线缆沿拖链走线。该结构适合碳钢、不锈钢、铝板等中薄板的异形件切割，在五金制品、机箱机柜、通风管道、广告字制作等批量或单件下料环节都能直接承担成形加工任务。设计时还需预留割炬防撞、限位开关、接地电缆和防溅护板位置，使三维结构不仅外观完整，也能对应真实装配与调试流程。
