CA6140车床开合螺母操纵杠杆结构

　　该杠杆构件属于CA6140普通卧式车床溜板箱内开合螺母操纵机构的核心传力零件，在车床进给传动系统中承担动作转换与位置锁定的功能，日常车削螺纹工序中，操作者扳动外部操纵手柄时，该杠杆将手柄的回转摆动转化为开合螺母上下半螺母的开合直线位移，控制丝杠与螺母的啮合脱开状态，完成螺纹车削进给与普通纵横向进给的工况切换。

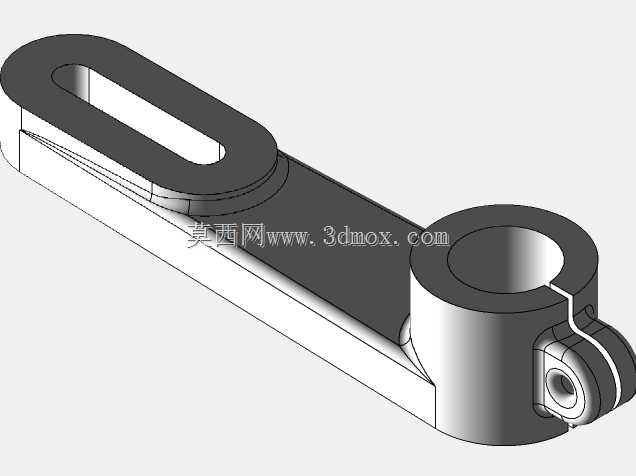

　　从实际装配边界来看，构件右端带开口的环形套筒为开合螺母驱动销的铰接安装位，套筒侧壁开设的径向锁紧槽配合锁紧螺钉，可抱紧配套的圆柱驱动销轴，消除铰接配合间隙，长期承受往复扳动的交变载荷时也不会出现销轴松脱、传动空程的问题；左端开设的长条形腰型滑槽为滑动铰接端，槽内装入滑块销轴与床身溜板箱的固定支座铰接，杠杆摆动过程中，销轴可沿腰型槽顺畅滑移，补偿杠杆转动带来的行程位移偏差，避免运动卡滞。

　　结构设计层面，整体采用等强度扁平杆身布局，杆身从右端铰接套筒向左端滑动端平缓过渡，既控制了构件整体重量，又保证扳动载荷下杆身的抗弯抗扭刚度，长期频繁操作不会出现杆身弯曲变形；杆身与两端铰接位置设置加厚凸台，局部提升铰接孔位的耐磨性能，车间日常维护时仅需更换孔位衬套即可恢复配合精度，无需整体更换构件。

　　现场安装调试时，右端套筒的轴向安装面需与开合螺母驱动拨叉的端面完全贴合，锁紧槽的开口方向对准锁紧螺钉的安装工位，保证螺钉拧紧后套筒均匀抱紧销轴；左端腰型槽的安装方向需与杠杆摆动平面保持平行，槽内滑块销轴装入后预留0.1至0.15毫米的滑动间隙，既保证滑移顺畅，又避免间隙过大导致操纵手感虚位。该构件的运动行程完全匹配CA6140车床开合螺母的开合量，扳动手柄至锁定工位时，上下半螺母可完全啮合丝杠，螺纹车削过程中不会出现脱档、窜动问题；扳动至脱开工位时，半螺母完全脱离丝杠，普通进给工况下不会发生运动干涉。构件整体轮廓适配溜板箱内部的狭小安装空间，杆身走线避开溜板箱内其他进给齿轮、操作连杆的运动路径，往复摆动全程无磕碰干涉，完全满足普通车床频繁切换螺纹加工工况的长期使用需求。
