机床法兰式支座壳体机械结构

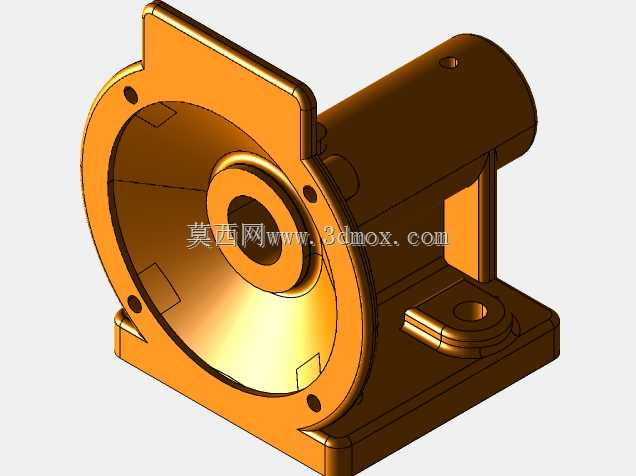

　　该支座壳体属于机床进给与传动系统周边的典型支撑类构件，整体采用带圆形法兰端的悬臂筒身搭配底部一体式安装底板的布局，在车间实际装机场景中，多用于CA6140这类普通卧式车床的溜板、挂轮架或者外置传动单元的转接支撑位，也可作为小型专用工装的回转部件承载座使用。

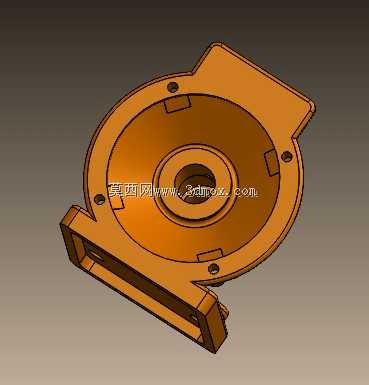

　　从结构功能拆分来看，后端圆形法兰盘周向均匀布置4处沉头安装孔，可直接贴合机床侧壁或者配套传动箱体的端面完成锁紧，法兰端面与筒身轴线的垂直度在建模时已按装配公差约束，能保证穿入筒腔的传动轴、导向套或者检测元件不会出现偏载卡滞。中部筒身内部设计为阶梯通孔，不同内径段分别对应轴承位、密封件安装槽以及轴套避让空间，筒壁侧向预留的小孔可作为润滑油注油通道或者传感器走线孔，底部伸出的带孔凸台既可以加装行程限位碰块，也能连接防护拖链的固定端。

　　设计思路上优先遵循了铸件工艺约束：所有外壁转角均设置铸造圆角，筒身与法兰、底板交接位置布置加强筋，既避免浇注时出现应力开裂，也能在整机运行承受径向切削载荷时减少筒身挠曲变形。底板上的两处长圆安装孔允许装机时沿横向微调支座位置，补偿床身导轨面的装配累计误差，不需要额外配做定位销孔即可完成初定位，调整到位后再锁紧螺栓、打锥销固定。

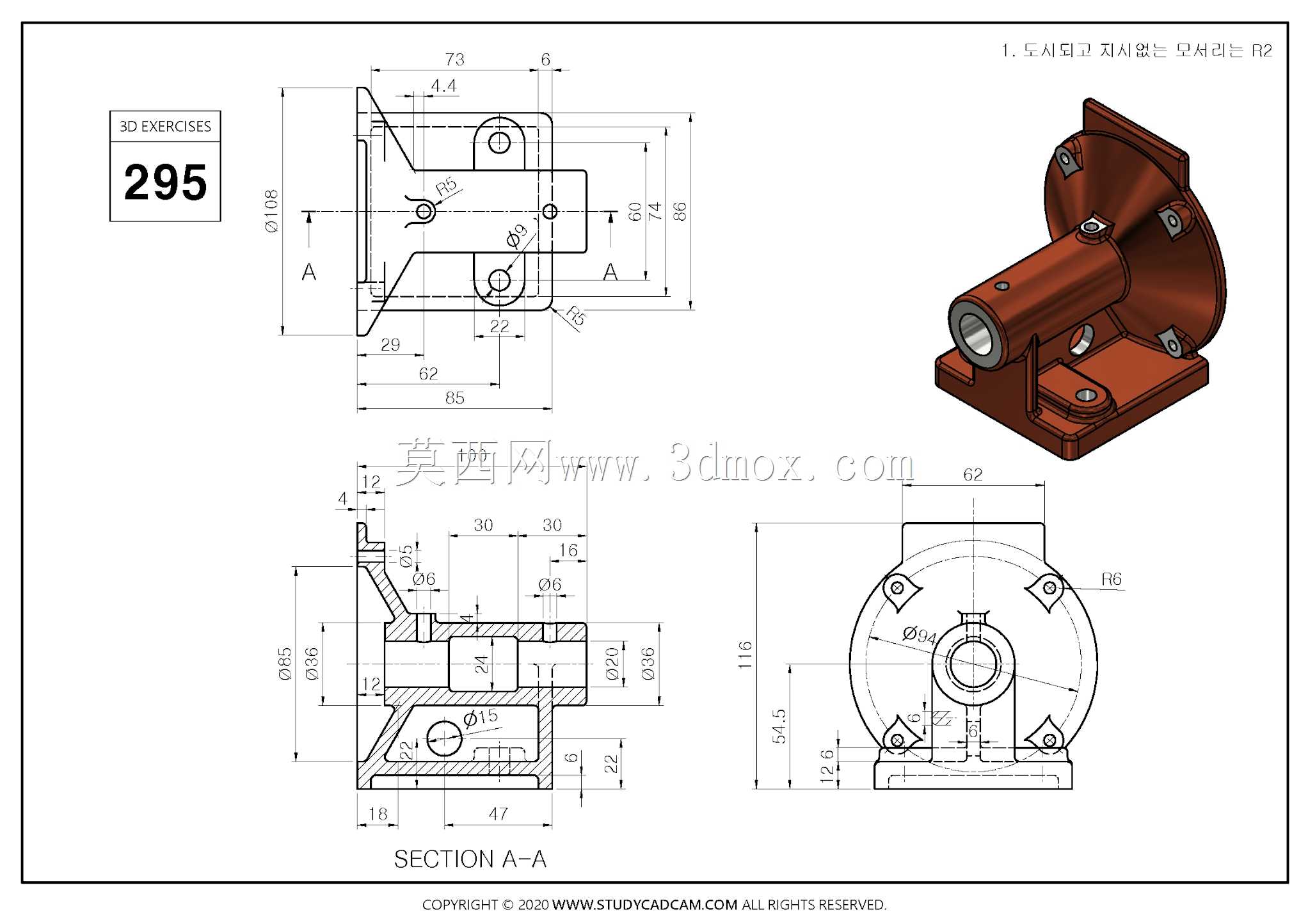

　　从安装边界尺寸核对，法兰端外圆、筒身轴向长度、底板长宽以及各孔位中心距均在工程图中完整标注，整机布局时只需预留对应筒身径向操作空间与法兰端螺栓拧动空间即可，底板下方无需额外垫高，可直接落在床身的预制安装平面上。建模过程中所有配合面、孔系、筋板厚度均按机械制图规范完成参数化约束，剖切视图可直接验证内部阶梯孔的贯通关系，不存在干涉冗余结构，适配机床改造、工装设计环节的支撑座选型与结构参考需求。
